هل يكفي اختيار القاطع الكهربائي من النوع B أو C أو D بناءً على نوع الحمل؟ ليس دائمًا. فاختيار منحنى القاطع الكهربائي يعتمد على مجموعة من العوامل، مثل تيار البدء، وتيار العطل، ومقاس الكابل، وطول الدائرة، ومتطلبات الحماية.
ويُعرف منحنى الفصل أيضًا باسم منحنى الزمن–التيار (TCC). وهو رسم يوضح العلاقة بين مقدار التيار وزمن استجابة القاطع. يظهر التيار عادةً على المحور الأفقي، بينما يظهر زمن الفصل على المحور الرأسي، وغالبًا يستخدم الرسم مقياسًا لوغاريتميًا.
تجمع القواطع المصغرة الحرارية-المغناطيسية (MCB) عادةً بين آليتين للحماية. تستجيب الحماية الحرارية للحمل الزائد الذي يستمر لفترة زمنية، بينما تستجيب الحماية المغناطيسية بسرعة أكبر عند ارتفاع تيار العطل.
لذلك، لا يعني اختيار منحنى C بدلًا من B أن القاطع أصبح أقوى أو أضعف، وإنما يعني أن خصائص استجابته للتيارات العالية تختلف.
سنتعرف في هذا المقال على منحنيات الفصل في القاطع الكهربائي والفرق بين منحنيات B وC وD، إلى جانب تأثير تيار البدء في اختيار منحنى القاطع الكهربائي. والتطرق إلى آلية فحص تيار القصر عند نقطة التركيب وعلاقة طول الكابل وتيار العطل بمنحنى الفصل وكيفية التنسيق بين القواطع. وأخيراً كيفية اختيار القاطع المناسب بطريقة عملية.
ما المقصود بمنحنى الفصل للقاطع؟
منحنى الفصل هو خاصية توضح الزمن الذي يحتاجه القاطع لفصل الدائرة عند قيم مختلفة من التيار.
فعند زيادة التيار بسبب حمل زائد، قد يحتاج القاطع إلى فترة زمنية قبل الفصل. وكلما ارتفع التيار إلى مستويات كبيرة، تصبح استجابة الجزء المغناطيسي أسرع.
لهذا السبب، لا يمكن فهم القاطع من خلال قيمة الأمبير المكتوبة عليه فقط. فعلى سبيل المثال، قد يحمل قاطعان بقيمة 16 أمبير نفس التيار المقنن، لكن تختلف استجابتهما للتيارات العالية إذا كان أحدهما B16 والآخر C16.
ما الفرق بين منحنيات B وC وD؟
تستخدم بعض قواطع MCB خصائص فصل مثل B وC وD. وتحدد هذه الحروف خصائص الاستجابة الفورية أو المغناطيسية للقاطع.
النطاقات التقريبية الشائعة هي:
| منحنى القاطع | نطاق الفصل المغناطيسي التقريبي | الاستخدامات الشائعة |
|---|---|---|
| B | 3–5 × In | الأحمال ذات تيار البدء المنخفض |
| C | 5–10 × In | الأحمال المختلطة والتطبيقات التجارية |
| D | 10–20 × In | الأحمال ذات تيار البدء المرتفع |
هذه القيم توضيحية وليست نقاط فصل دقيقة لجميع المنتجات. فقد تختلف الخصائص حسب المعيار وتصميم القاطع والشركة المصنعة.
لذلك، عند اختيار منحنى القاطع الكهربائي، يجب الرجوع إلى منحنى الزمن–التيار وبيانات المنتج المحدد، وليس إلى الحرف وحده.
منحنى B
يتميز منحنى B باستجابة مغناطيسية أكثر حساسية مقارنةً بمنحنى C وD. لذلك يمكن استخدامه في دوائر ذات تيار بدء منخفض، عندما تسمح خصائص الدائرة ومتطلبات الحماية بذلك.
منحنى C
يُستخدم منحنى C في العديد من الدوائر ذات الأحمال المختلطة، وبعض المحركات الصغيرة والتطبيقات التجارية.
ويكون أكثر تحمّلًا لتيار البدء من منحنى B، لذلك قد يكون مناسبًا في حالات لا يتحمل فيها B تيار الاندفاع الطبيعي للحمل.
منحنى D
يوفر منحنى D نطاقًا أعلى للفصل المغناطيسي، ولذلك يستخدم في بعض التطبيقات التي تنتج تيارات بدء أو اندفاع مرتفعة.
لكن استخدام D لا يعني أنه مناسب تلقائيًا لكل محرك أو حمل حثي. يجب التحقق من تيار البدء، وأقل تيار عطل، وزمن الفصل المطلوب قبل اعتماده.
أما خصائص مثل K وZ فتظهر في بعض القواطع والتطبيقات الخاصة، ويجب الرجوع إلى معيار المنتج وبيانات الشركة المصنعة عند استخدامها.
ما العامل الأهم عند اختيار منحنى القاطع؟
يُعد نوع الحمل وتيار البدء أو تيار الاندفاع من أهم العوامل التي يجب فحصها.
فبعض الأحمال تبدأ بتيار قريب من تيار التشغيل، بينما تحتاج أحمال أخرى إلى تيار مرتفع لفترة قصيرة عند التشغيل.
فإذا كان منحنى القاطع حساسًا أكثر من اللازم، فقد يفصل القاطع عند تشغيل الحمل رغم عدم وجود عطل. أما إذا كان المنحنى متحملًا بدرجة أكبر من اللازم، فيجب التأكد من أن الدائرة ما زالت تحقق متطلبات الحماية وزمن الفصل.
لذلك لا يتم اختيار منحنى القاطع الكهربائي اعتمادًا على نوع الحمل وحده.

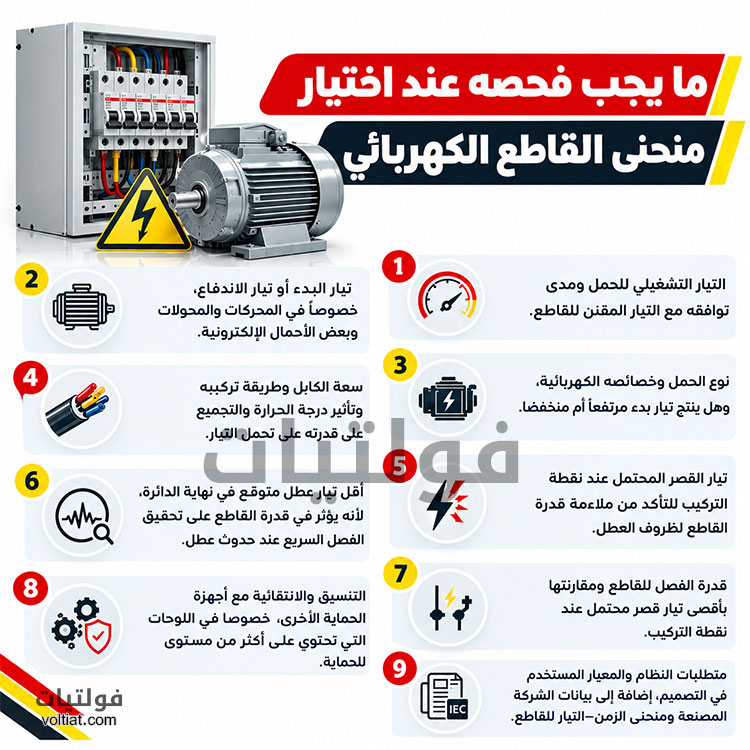

ما الذي يجب فحصه عند اختيار منحنى القاطع؟
قبل اختيار منحنى الفصل، يجب مراجعة مجموعة من العوامل التي تحدد طريقة استجابة القاطع أثناء التشغيل الطبيعي وعند حدوث العطل.
ومن أهم الأمور التي يجب فحصها:
- التيار التشغيلي للحمل ومدى توافقه مع التيار المقنن للقاطع.
- تيار البدء أو تيار الاندفاع، خصوصًا في المحركات والمحولات وبعض الأحمال الإلكترونية.
- نوع الحمل وخصائصه الكهربائية، وهل ينتج تيار بدء مرتفعًا أم منخفضًا.
- سعة الكابل وطريقة تركيبه وتأثير درجة الحرارة والتجميع على قدرته على تحمل التيار.
- تيار القصر المحتمل عند نقطة التركيب للتأكد من ملاءمة قدرة القاطع لظروف العطل.
- أقل تيار عطل متوقع في نهاية الدائرة، لأنه يؤثر في قدرة القاطع على تحقيق الفصل السريع عند حدوث عطل.
- قدرة الفصل للقاطع ومقارنتها بأقصى تيار قصر محتمل عند نقطة التركيب.
- التنسيق والانتقائية مع أجهزة الحماية الأخرى، خصوصًا في اللوحات التي تحتوي على أكثر من مستوى للحماية.
- متطلبات النظام والمعيار المستخدم في التصميم، إضافة إلى بيانات الشركة المصنعة ومنحنى الزمن–التيار للقاطع.
ويرتبط ذلك أيضًا باختيار الكابل؛ إذ لا يعتمد اختيار مقاس الكابل المناسب على تيار الحمل فقط، بل يشمل سعة تحمل التيار، وطريقة التركيب، ودرجة الحرارة، وهبوط الجهد، وتحمل تيار القصر وغيرها من العوامل.
لماذا يؤثر تيار البدء في اختيار المنحنى؟
عند تشغيل بعض الأحمال، يرتفع التيار لفترة قصيرة مقارنةً بتيار التشغيل الطبيعي. وتظهر هذه الحالة بوضوح في بعض المحركات والمحولات والأحمال التي تحتوي على دوائر إلكترونية.
إذا كان القاطع من منحنى حساس ولا يتحمل تيار البدء الطبيعي، فقد يحدث فصل غير مرغوب فيه.
لذلك يجب معرفة تيار البدء الفعلي للحمل كلما أمكن، والرجوع إلى بيانات الشركة المصنعة للمحرك أو الجهاز.
وعند اختيار القاطع للمحركات، لا يكفي معرفة تيار التشغيل فقط؛ بل يجب النظر أيضًا إلى تيار الإقلاع وظروف تشغيل الحمل.
ما علاقة تيار القصر بمنحنى القاطع؟
يجب فحص تيار القصر المتوقع عند نقطة تركيب القاطع، لأن القاطع يحتاج إلى قدرة قطع مناسبة للتعامل مع تيار العطل المحتمل.
وفي المقابل، يجب أيضًا الاهتمام بأقل تيار عطل متوقع، خصوصًا عند نهاية الدوائر الطويلة.
فقد يؤدي طول الكابل وارتفاع ممانعة الدائرة إلى انخفاض تيار العطل عند نهاية المسار. وإذا لم يصل التيار إلى منطقة الفصل المناسبة للقاطع خلال الزمن المطلوب، فقد لا تتحقق الحماية بالشكل المطلوب.
ولفهم طبيعة القصر وأسبابه، يمكنك الاطلاع على مقال ما هو القصر الكهربائي؟ أسبابه وكيف يحدث وطرق الوقاية منه.
هل طول الكابل يؤثر في اختيار منحنى القاطع؟
نعم، ويمكن أن يكون تأثيره مهمًا في الدوائر الطويلة.
فكلما زاد طول الكابل، زادت ممانعة المسار الكهربائي، وقد ينخفض تيار العطل المتاح عند نهاية الدائرة.
لذلك يجب عدم اختيار منحنى D مثلًا لمجرد وجود محرك، دون التحقق من أن أقل تيار عطل متوقع يسمح بتحقيق زمن الفصل المطلوب.
كما يجب التحقق من هبوط الجهد، لأن طول الكابل يؤثر أيضًا في الجهد الواصل إلى الحمل.
ويمكنك التعرف أكثر على ذلك من خلال مقال حساب هبوط الجهد في الكابلات.
ما علاقة منحنى القاطع بمقاس الكابل؟
اختيار القاطع والكابل عمليتان مرتبطتان ببعضهما. فلا يجوز اختيار القاطع بناءً على تيار الحمل فقط، ثم اختيار الكابل بطريقة منفصلة.
ومن العلاقات الأساسية المستخدمة في التحقق من الحماية من الحمل الزائد:
Ib ≤ In ≤ Iz
حيث:
- Ib = تيار التصميم.
- In = التيار المقنن للقاطع.
- Iz = سعة تحمل الكابل للتيار.
بعد ذلك يجب التحقق من ظروف التركيب، ودرجة الحرارة، والتجميع، وهبوط الجهد، وتحمل تيار القصر، ومتطلبات الفصل.
ولهذا السبب، قد تحتاج الدائرة إلى مقاس كابل أكبر من المقاس الذي تحدده سعة التيار وحدها.
هل درجة الحرارة تؤثر في أداء القاطع؟
نعم. وتزداد أهمية هذه النقطة في البيئات ذات درجات الحرارة المرتفعة.
فعند ارتفاع درجة الحرارة المحيطة، قد تتغير خصائص الفصل الحراري للقاطع مقارنة بظروف الاختبار المرجعية. كما قد يؤثر تركيب عدد كبير من القواطع داخل لوحة واحدة في ظروف التشغيل الفعلية.
لذلك يجب الرجوع إلى بيانات الشركة المصنعة ومعاملات التصحيح الخاصة بالقاطع، خصوصًا عند تصميم اللوحات الكهربائية وتركيبها في أماكن حارة.
وهذا مهم في المشاريع الكهربائية في مناطق مختلفة من السعودية، حيث تختلف ظروف الحرارة وطريقة تركيب اللوحات من مشروع إلى آخر.
لماذا نحتاج إلى التنسيق بين القواطع؟
في اللوحات التي تحتوي على قاطع رئيسي وقواطع فرعية، يجب دراسة العلاقة بين أجهزة الحماية.
فعند حدوث عطل في دائرة فرعية، يساعد التنسيق الجيد على فصل الجزء المتأثر من الدائرة دون فصل أجزاء أخرى غير متضررة.
وتُعرف هذه الخاصية باسم الانتقائية أو التمييز (Selectivity/Discrimination).
ويتم التحقق من الانتقائية باستخدام منحنيات الزمن–التيار وبيانات الشركة المصنعة وجداول التنسيق، وليس بمجرد اختيار منحنيات B أو C أو D.
ما علاقة قدرة القطع باختيار القاطع؟
يجب أن تكون قدرة القطع المناسبة للقاطع متوافقة مع أقصى تيار قصر محتمل عند نقطة التركيب.
ويختلف المصطلح المستخدم حسب معيار القاطع. فقد تجد مثلًا Icn في بعض القواطع المصممة وفق IEC 60898-1، بينما تستخدم قواطع وفق IEC 60947-2 تصنيفات مثل Icu وIcs.
لذلك لا يكفي اختيار منحنى الفصل الصحيح، بل يجب أيضًا التحقق من قدرة القطع وبقية البيانات المقننة للقاطع.
كيف تختار منحنى القاطع بطريقة عملية؟
يمكن ترتيب عملية اختيار منحنى القاطع الكهربائي كالتالي:
- حدد تيار التصميم للحمل.
- اختر التيار المقنن للقاطع بما يتوافق مع الحمل والكابل.
- تحقق من سعة تحمل الكابل وظروف تركيبه.
- حدد تيار البدء أو تيار الاندفاع للحمل.
- حدد أقصى تيار قصر محتمل عند نقطة التركيب.
- تحقق من أقل تيار عطل متوقع عند نهاية الدائرة.
- تحقق من ممانعة حلقة العطل ومتطلبات زمن الفصل.
- اختر المنحنى الأكثر حساسية الذي يستطيع تحمل تيار البدء الطبيعي.
- تحقق من قدرة القطع للقاطع.
- تحقق من التنسيق مع أجهزة الحماية الأخرى.
- راجع بيانات الشركة المصنعة والمعيار المطبق في المشروع.
بهذه الطريقة، لا يكون اختيار B أو C أو D مبنيًا على قاعدة عامة فقط، بل على خصائص الدائرة وظروف التشغيل الفعلية.
هل منحنى B أفضل من C أو D؟
لا توجد إجابة واحدة تصلح لجميع الدوائر.
فمنحنى B قد يكون مناسبًا لدائرة ذات تيار بدء منخفض، بينما قد تحتاج دائرة أخرى إلى C أو D بسبب طبيعة الحمل وتيار البدء.
وفي المقابل، لا ينبغي اختيار منحنى أكثر تحمّلًا من اللازم، لأن ذلك قد يؤثر في تحقيق الفصل المطلوب عند تيارات العطل المنخفضة.
لذلك، القاعدة العملية هي:
اختر المنحنى الأكثر حساسية الذي يتحمل تيار البدء الطبيعي للحمل، مع التأكد من تحقيق متطلبات الحماية والفصل عند حدوث العطل.
أخطاء شائعة عند اختيار منحنى القاطع
هناك عدة أخطاء تتكرر عند اختيار منحنى القاطع، منها:
- اختيار B أو C أو D اعتمادًا على نوع الحمل فقط.
- تجاهل تيار البدء للمحركات.
- تجاهل أقل تيار عطل في نهاية الدائرة.
- اختيار القاطع دون التحقق من مقاس الكابل.
- تجاهل طول الكابل وممانعة حلقة العطل.
- الاعتماد على قيم عامة بدل بيانات القاطع المحدد.
- تجاهل قدرة القطع عند اختيار القاطع.
- عدم التحقق من التنسيق مع القواطع الأخرى.
- تطبيق متطلبات معيار مختلف عن المعيار المعتمد في المشروع.
الخلاصة
لا يعتمد اختيار منحنى القاطع الكهربائي على قيمة التيار أو نوع الحمل فقط. بل يجب دراسة تيار البدء، ومقاس الكابل، وطول الدائرة، وتيار القصر، وأقل تيار عطل، وقدرة القطع، ودرجة الحرارة، والتنسيق بين أجهزة الحماية.
وفي المشاريع الكهربائية في السعودية، يجب الرجوع إلى المتطلبات والمعايير المعتمدة للمشروع وبيانات الشركة المصنعة للقاطع، بدل الاعتماد على قاعدة عامة عند اختيار منحنى B أو C أو D.
وعندما تجتمع هذه الفحوص، يصبح اختيار منحنى القاطع جزءًا من عملية تصميم متكاملة تهدف إلى حماية الكابلات والمعدات وتحقيق الفصل المناسب عند حدوث الأعطال.
