لماذا يفصل القاطع الكهربائي بسرعة عند حدوث قصر، بينما يسمح بمرور تيار زائد لفترة أطول؟ تكمن الإجابة في منحنى الفصل الذي يوضح استجابة القاطع لمستويات التيار المختلفة.
ترتبط العلاقة بين منحنى الفصل وتيار القصر ارتباطًا مباشرًا عند تقييم أداء القاطع وحماية الدائرة. ويحدد منحنى الزمن–التيار (TCC) سلوك القاطع عند زيادة التيار، بينما يحدد تيار القصر مستوى العطل المتوقع عند نقطة معينة في الشبكة.
لذلك، لا يكفي اختيار القاطع بناءً على التيار الاسمي أو نوع المنحنى فقط. يجب أيضًا مراعاة تيار القصر المحتمل، وقدرة الفصل، وسعة الكابل، ومتطلبات الحماية والتنسيق.
ما هو منحنى الفصل TCC؟
منحنى الفصل أو منحنى الزمن–التيار (Time-Current Characteristic) هو رسم بياني يوضح العلاقة بين قيمة التيار والزمن الذي يحتاجه جهاز الحماية لفصل الدائرة.
يُستخدم هذا المنحنى مع أجهزة حماية مختلفة، مثل القواطع الكهربائية والمصاهر. ويساعد المهندس أو الفني على فهم سلوك الجهاز عند الأحمال الزائدة والأعطال.
عادةً يرسم منحنى القاطع على مقياس لوغاريتمي مزدوج، بحيث يمثل:
- المحور الأفقي: قيمة التيار، وغالبًا تُعرض كنسبة من التيار الاسمي للقاطع.
- المحور الرأسي: زمن الفصل، بدءًا من أجزاء الثانية وحتى أزمنة أطول حسب خصائص الجهاز.
كلما تحركنا إلى اليمين على المنحنى، زادت قيمة التيار. وفي كثير من حالات الحماية الحرارية، يؤدي ارتفاع التيار إلى تقليل الزمن اللازم للفصل.

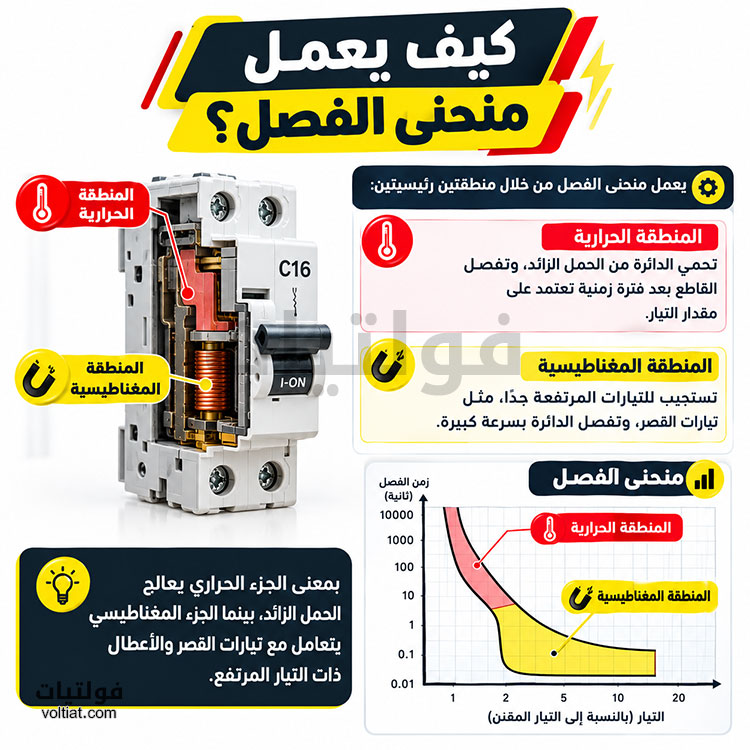

كيف يعمل منحنى الفصل؟
تحتوي القواطع الحرارية-المغناطيسية الشائعة على منطقتين أساسيتين للاستجابة.
المنطقة الحرارية للحماية من الحمل الزائد
تعتمد المنطقة الحرارية على عنصر ثنائي المعدن يسخن عند مرور تيار أعلى من القيمة التشغيلية المناسبة لفترة زمنية.
وعندما ترتفع درجة حرارة العنصر إلى مستوى معين، ينحني ويفعّل آلية الفصل.
يتميز هذا الجزء من المنحنى بالفصل المتأخر نسبيًا. لذلك يمكن للقاطع التعامل مع بعض الزيادات المؤقتة في التيار دون فصل فوري.
وتتناسب سرعة الفصل عادةً عكسيًا مع مقدار التيار. فكلما ارتفع تيار الحمل الزائد، أصبح زمن الفصل أقصر.
وتساعد هذه الخاصية على حماية الدائرة من الحمل الزائد، مع تقليل احتمالية الفصل غير الضروري بسبب الزيادات المؤقتة في التيار.
المنطقة المغناطيسية للفصل السريع
تستجيب المنطقة المغناطيسية للتيارات المرتفعة التي تصل إلى نطاق الاستجابة الفورية للقاطع.
يعتمد هذا الجزء على مجال مغناطيسي يتولد عند مرور تيار مرتفع في الملف الكهرومغناطيسي للقاطع. وعندما يصل التيار إلى نطاق الاستجابة المحدد، تعمل آلية الفصل بسرعة كبيرة.
وترتبط هذه المنطقة بصورة مباشرة بالحماية من تيارات القصر، لكنها ليست العامل الوحيد الذي يحدد قدرة القاطع على التعامل مع العطل.

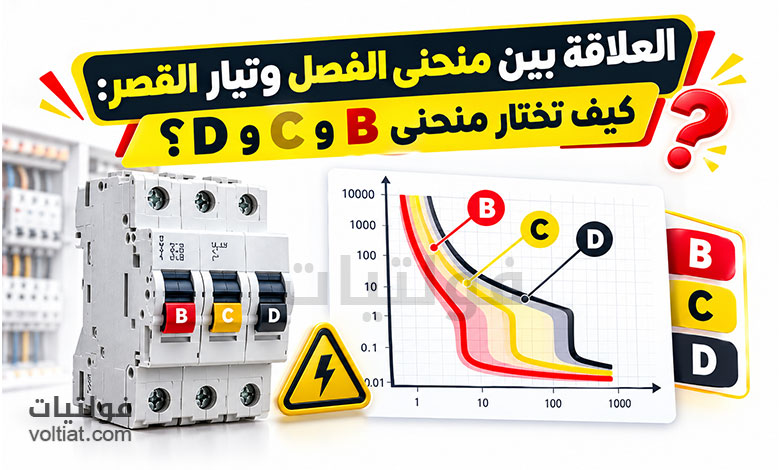

ما علاقة منحنى الفصل بتيار القصر؟
تظهر أهمية منحنى الفصل عند اختيار القاطع المناسب للحماية من تيارات القصر والأحمال الزائدة.
عند الانتقال من المنحنى B إلى C ثم D، يرتفع نطاق الاستجابة المغناطيسية الفورية للقاطع. لذلك يجب التأكد من أن تيار العطل المتوقع عند نقطة تركيب القاطع يسمح بتحقيق الفصل المطلوب ضمن الزمن المناسب للحماية.
ويتأثر تيار القصر المحتمل بعدة عوامل، منها:
- مصدر التغذية.
- ممانعة الشبكة.
- خصائص المحول أو المولد.
- طول الكابل.
- مساحة مقطع الموصل.
- ممانعة الكابل.
- موقع القاطع بالنسبة إلى مصدر التغذية ومكان العطل.
ولهذا السبب، لا يكفي اختيار منحنى D لمجرد أن الحمل لديه تيار بدء مرتفع.
فقد يسمح المنحنى D بمرور تيار لحظي أعلى قبل الوصول إلى نطاق الاستجابة المغناطيسية. لذلك يجب التأكد أيضًا من أن القاطع سيحقق متطلبات الحماية عند أقل تيار عطل متوقع في الدائرة.
ولفهم تأثير مساحة المقطع وطول الكابل على تيار القصر، يمكنك الاطلاع على مقال تأثير تيار القصر على مقطع الكابلات.
ما هو تيار القصر المحتمل؟
تيار القصر المحتمل هو التيار الذي يمكن أن يتدفق عند نقطة معينة في الشبكة إذا حدث عطل منخفض الممانعة، قبل أن يقوم جهاز الحماية بقطع الدائرة.
وتعتمد قيمته على ممانعة المسار الكامل للتيار، بما يشمل مصدر التغذية والمحول والكابلات والعناصر الأخرى المؤثرة في دائرة العطل.
لذلك، لا تكون قيمة تيار القصر واحدة في جميع نقاط الشبكة.
فعادةً تتغير قيمة تيار العطل عند الانتقال من نقطة قريبة من المحول إلى نقطة أبعد عبر كابل طويل، لأن ممانعة المسار تتغير.
وهنا تظهر أهمية دراسة تيار القصر المحتمل عند نقطة تركيب القاطع، وليس الاعتماد على قيمة واحدة للنظام بالكامل.

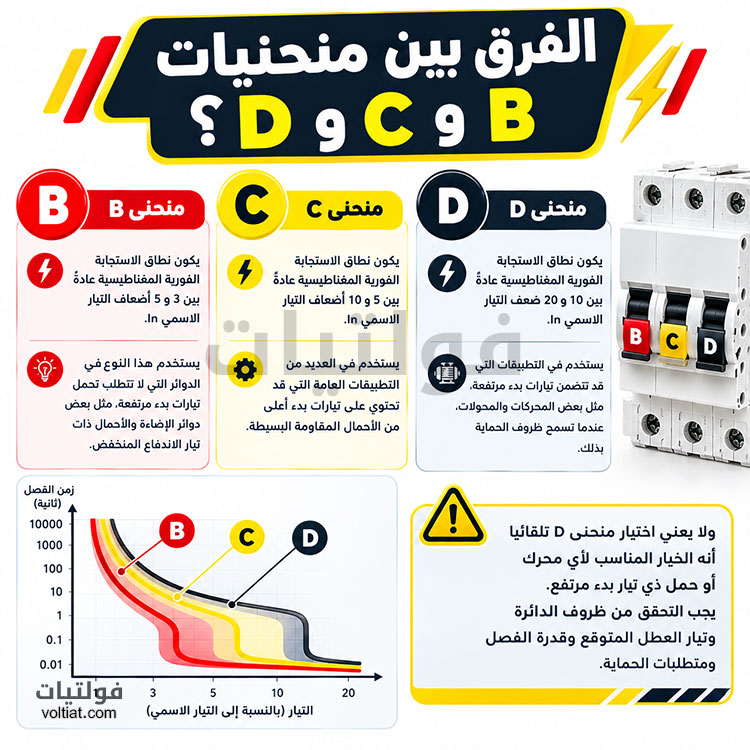

ما الفرق بين منحنيات B وC وD؟
تستخدم قواطع MCB وفق IEC 60898-1 منحنيات مختلفة للاستجابة المغناطيسية الفورية. ومن أشهرها B وC وD.
وللتوسع في خصائص هذه الأنواع، يمكنك قراءة مقال ما هي منحنيات الفصل B وC وD في قواطع MCB؟ والفرق بينها.
منحنى B
يكون نطاق الاستجابة الفورية المغناطيسية عادةً بين 3 و5 أضعاف التيار الاسمي In.
ويستخدم هذا النوع في الدوائر التي لا تتطلب تحمل تيارات بدء مرتفعة، مثل بعض دوائر الإضاءة والأحمال ذات تيار الاندفاع المنخفض.
منحنى C
يكون نطاق الاستجابة الفورية المغناطيسية عادةً بين 5 و10 أضعاف التيار الاسمي In.
ويستخدم في العديد من التطبيقات العامة التي قد تحتوي على تيارات بدء أعلى من الأحمال المقاومة البسيطة.
منحنى D
يكون نطاق الاستجابة الفورية المغناطيسية عادةً بين 10 و20 ضعف التيار الاسمي In.
ويستخدم في التطبيقات التي قد تتضمن تيارات بدء مرتفعة، مثل بعض المحركات والمحولات، عندما تسمح ظروف الحماية بذلك.
ولا يعني اختيار منحنى D تلقائيًا أنه الخيار المناسب لأي محرك أو حمل ذي تيار بدء مرتفع. يجب التحقق من ظروف الدائرة وتيار العطل المتوقع وقدرة الفصل ومتطلبات الحماية.
لماذا لا يكفي اختيار منحنى D للمحركات؟
قد يكون تيار بدء المحرك مرتفعًا لفترة قصيرة، ولذلك يمكن أن يؤدي اختيار منحنى ذي استجابة مغناطيسية أعلى إلى تقليل احتمالية الفصل غير الضروري أثناء بدء التشغيل.
لكن رفع نطاق الاستجابة المغناطيسية يعني أيضًا أن القاطع يحتاج إلى تيار عطل أعلى للوصول إلى هذه المنطقة.
لذلك يجب تحقيق توازن بين أمرين:
- السماح بتيار البدء الطبيعي للحمل.
- ضمان استجابة القاطع عند حدوث عطل.
ويجب التحقق من هذه النقطة عند أقل تيار عطل متوقع، وليس فقط عند أعلى تيار قصر متاح.
وإذا كان الحمل محركًا، فمن المفيد أيضًا مراجعة أحمال المحركات الكهربائية لفهم تأثير تيار البدء على اختيار وسائل الحماية.
ما الفرق بين تيار القصر وقدرة الفصل؟
يجب عدم الخلط بين تيار القصر المحتمل وقدرة الفصل.
تيار القصر المحتمل هو مستوى تيار العطل الذي يمكن أن يتوفر عند نقطة معينة في النظام.
أما قدرة الفصل فهي أقصى مستوى لتيار القصر يستطيع القاطع فصله بأمان وفق تصنيفه وشروط الاختبار المعتمدة.
لذلك، إذا كان تيار القصر المحتمل عند نقطة التركيب أعلى من قدرة الفصل المعتمدة للقاطع، فإن اختيار منحنى B أو C أو D لا يحل المشكلة.
يجب أن تكون قدرة الفصل مناسبة لتيار القصر المحتمل عند موقع تركيب القاطع.
لماذا يجب التحقق من أقل تيار عطل؟
يهتم تصميم الحماية بأعلى تيار قصر، لكنه لا يتوقف عنده.
قد يكون تيار العطل عند نهاية دائرة طويلة أقل بكثير من تيار العطل بالقرب من مصدر التغذية، بسبب زيادة ممانعة المسار.
وهنا يجب التأكد من أن تيار العطل الأدنى المتوقع يكفي لتشغيل جهاز الحماية وفق متطلبات الحماية والزمن المطلوب.
وهذه النقطة مهمة خصوصًا عند استخدام قواطع ذات نطاق استجابة مغناطيسية أعلى، مثل المنحنى D.
ما علاقة منحنى الفصل بالانتقائية؟
الانتقائية تعني أن جهاز الحماية الأقرب إلى مكان العطل يفصل قبل أجهزة الحماية الموجودة في المنبع، عندما تسمح خصائص النظام بذلك.
يساعد تحليل منحنيات الزمن–التيار على دراسة العلاقة بين أجهزة الحماية المختلفة.
لكن الانتقائية لا تعتمد على شكل المنحنيات وحده. فقد تتأثر أيضًا بإعدادات القواطع، ومستويات تيار القصر، وأزمنة الفصل، وخصائص الأجهزة، وجداول التنسيق التي توفرها الشركة المصنعة.
لذلك، يجب التحقق من التنسيق بين أجهزة الحماية وفق بيانات الجهاز ومتطلبات النظام، خصوصًا في التركيبات التي تحتوي على عدة مستويات من الحماية.
ما أهمية I²t أثناء القصر؟
يمر تيار مرتفع خلال الدائرة أثناء العطل، وقد يؤدي ذلك إلى إجهاد حراري وكهروديناميكي للموصلات والمعدات.
وتستخدم قيمة I²t للتعبير عن تأثير الطاقة الحرارية المرتبطة بمرور تيار القصر خلال فترة زمنية معينة.
كلما زاد التيار أو طال زمن استمراره، زاد الإجهاد الحراري على العناصر المتأثرة.
لذلك يساعد الفصل السريع في الحد من الطاقة التي تمر خلال العطل، مع ضرورة التأكد من أن الكابل والمعدات قادران على تحمل ظروف القصر المتوقعة وفق التصميم والمعايير المناسبة.
ولمزيد من التفاصيل حول العلاقة بين القصر وزمن الفصل وتحمل الكابل، يمكنك قراءة اختبار تحمل الكابل لأقصى تيار قصر متوقع.
مثال عملي: قاطع C16
لنفترض وجود قاطع MCB بتيار اسمي قدره 16 أمبير ومنحنى C.
يكون نطاق الاستجابة المغناطيسية الفورية لهذا القاطع عادةً:
5 × 16 = 80 أمبير
إلى:
10 × 16 = 160 أمبير
أي أن نطاق الاستجابة المغناطيسية يقع تقريبًا بين 80 و160 أمبير وفق تصنيف المنحنى.
إذا حدث تيار عطل مرتفع جدًا وتجاوز هذا النطاق، يدخل القاطع في منطقة الاستجابة المغناطيسية، ويعمل على فصل الدائرة بسرعة كبيرة وفق خصائصه.
أما إذا كان الحمل عبارة عن محرك، فقد يمر تيار بدء مرتفع لفترة قصيرة دون أن يؤدي بالضرورة إلى الفصل المغناطيسي، بشرط أن يقع ضمن خصائص القاطع وظروف التشغيل المصممة له.
ومع ذلك، لا يمكن الحكم على ملاءمة القاطع من هذا المثال وحده. يجب أيضًا التحقق من قدرة الفصل، وسعة الكابل، وتيار العطل الأدنى والأقصى، ومتطلبات التنسيق والحماية.
ما الذي يجب فحصه عند اختيار منحنى القاطع؟
لا تعتمد في اختيار منحنى الفصل على نوع الحمل وحده. راجع العناصر التالية:
- التيار التشغيلي للحمل.
- تيار البدء أو تيار الاندفاع.
- نوع الحمل وخصائصه.
- سعة الكابل وطريقة تركيبه.
- تيار القصر المحتمل عند نقطة التركيب.
- أقل تيار عطل متوقع في نهاية الدائرة.
- قدرة الفصل للقاطع.
- التنسيق والانتقائية مع أجهزة الحماية الأخرى.
- متطلبات النظام والمعيار المستخدم في التصميم.
ويرتبط ذلك أيضًا باختيار الكابل؛ إذ لا يعتمد اختيار مقاس الكابل المناسب على تيار الحمل فقط، بل يشمل هبوط الجهد وطريقة التركيب وتحمل تيار القصر وغيرها من العوامل.
الخلاصة
توضح العلاقة بين منحنى الفصل وتيار القصر كيفية استجابة القاطع لمستويات التيار المختلفة عند حدوث حمل زائد أو عطل كهربائي.
يمثل الجزء الحراري من المنحنى استجابة القاطع للأحمال الزائدة، بينما ترتبط المنطقة المغناطيسية بالفصل السريع عند ارتفاع التيار إلى نطاق الاستجابة المحدد.
وتختلف منحنيات B وC وD في نطاق استجابتها المغناطيسية، لذلك يجب اختيار المنحنى وفق خصائص الحمل وتيار البدء. وفي الوقت نفسه، يجب التأكد من أن تيار العطل المتوقع يسمح بتحقيق الحماية المطلوبة.
ولا يكفي اختيار المنحنى المناسب وحده. يجب أيضًا التحقق من قدرة الفصل، وسعة الكابل، وأقل تيار عطل، وتيار القصر المحتمل، والتنسيق بين أجهزة الحماية.
وبالتالي، فإن اختيار القاطع الصحيح يعتمد على دراسة متكاملة للدائرة، وليس على التيار الاسمي أو منحنى B وC وD وحدهما.
الأسئلة الشائعة
يحدد منحنى الفصل استجابة القاطع عند مستويات التيار المختلفة، بينما يحدد تيار القصر مستوى تيار العطل المتوقع عند نقطة معينة في الشبكة.
تختلف هذه المنحنيات في نطاق الاستجابة المغناطيسية الفورية. ويكون النطاق أعلى في C مقارنةً بـ B، وأعلى في D مقارنةً بـ C.
لا. قد يكون مناسبًا لبعض الأحمال ذات تيار البدء المرتفع، لكن يجب التحقق من تيار العطل المتوقع ومتطلبات الحماية وقدرة الفصل وظروف الدائرة.
لا. منحنى الفصل يوضح خصائص الاستجابة للتيار والزمن، بينما تحدد قدرة الفصل مستوى تيار القصر الذي يستطيع القاطع فصله بأمان وفق تصنيفه.
للتأكد من أن القاطع يستطيع التعامل مع تيار العطل المتوقع، وأن خصائص الفصل وقدرة القطع تحقق متطلبات حماية الدائرة.
