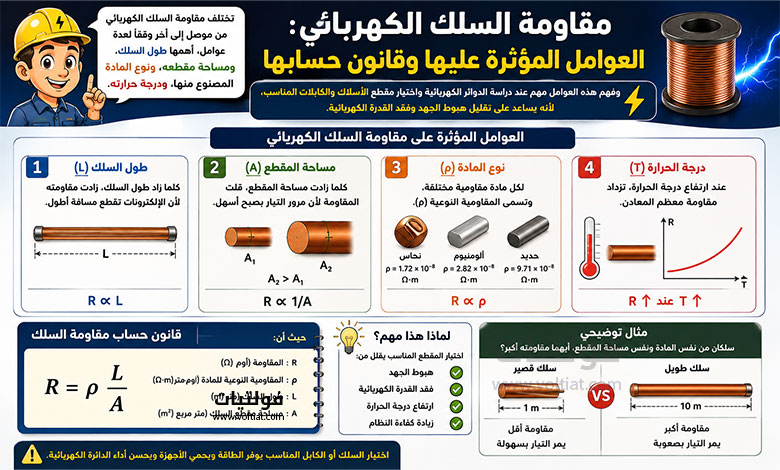

تختلف مقاومة السلك الكهربائي من موصل إلى آخر وفقًا لعدة عوامل، أهمها طول السلك، ومساحة مقطعه، ونوع المادة المصنوع منها، ودرجة حرارته.
وفهم هذه العوامل مهم عند دراسة الدوائر الكهربائية واختيار مقطع الأسلاك والكابلات المناسب، لأنه يساعد على تقليل هبوط الجهد وفقد القدرة الكهربائية.
في هذا المقال، سنتعرف على العوامل المؤثرة على مقاومة السلك الكهربائي، مع شرح القوانين الأساسية وتطبيقها من خلال أمثلة حسابية مبسطة.

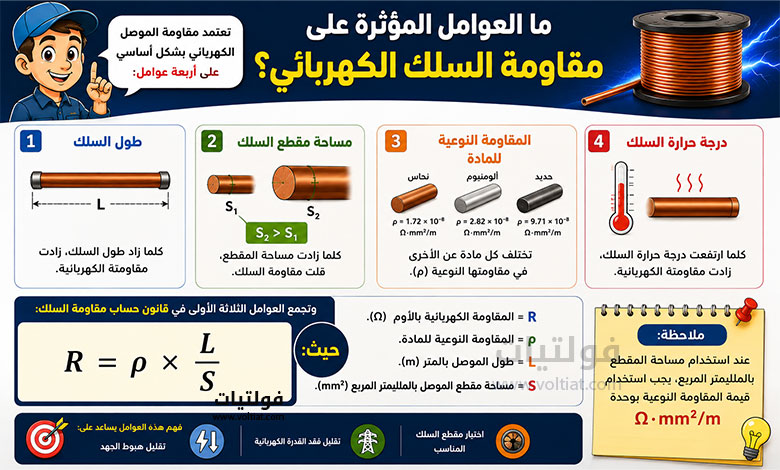

ما العوامل المؤثرة على مقاومة السلك الكهربائي؟
تعتمد مقاومة الموصل الكهربائي بشكل أساسي على أربعة عوامل:
- طول السلك.
- مساحة مقطع السلك.
- المقاومة النوعية للمادة.
- درجة حرارة السلك.
وتجمع العوامل الثلاثة الأولى في قانون حساب مقاومة السلك:
R = ρ × L ÷ S
حيث:
- R = المقاومة الكهربائية بالأوم (Ω).
- ρ = المقاومة النوعية للمادة.
- L = طول الموصل بالمتر (m).
- S = مساحة مقطع الموصل بالملليمتر المربع (mm²).
ملاحظة: عند استخدام مساحة المقطع بالملليمتر المربع، يجب استخدام قيمة المقاومة النوعية بوحدة Ω·mm²/m.
1. طول السلك
يؤثر طول السلك بشكل مباشر في مقاومته الكهربائية. فكلما زاد طول السلك، زادت مقاومته، بشرط ثبات نوع المادة ومساحة المقطع ودرجة الحرارة.
وبالعكس، عندما يقل طول السلك، تقل مقاومته الكهربائية.
لذلك يمكن تلخيص العلاقة كالتالي:
زيادة طول السلك → زيادة المقاومة الكهربائية.
تقليل طول السلك → انخفاض المقاومة الكهربائية.
ويرمز إلى طول السلك بالحرف L، ويقاس بالمتر (m).
قانون حساب طول السلك
إذا كانت المقاومة ومساحة المقطع والمقاومة النوعية معلومة، يمكن حساب طول السلك باستخدام القانون:
L = R × S ÷ ρ
2. مساحة مقطع السلك
تؤثر مساحة مقطع السلك عكسيًا في مقاومته الكهربائية. فعندما تزداد مساحة المقطع، تقل المقاومة، بينما تؤدي مساحة المقطع الصغيرة إلى زيادة المقاومة.
لذلك:
زيادة مساحة مقطع السلك → انخفاض المقاومة الكهربائية.
تقليل مساحة مقطع السلك → زيادة المقاومة الكهربائية.
ويرمز إلى مساحة مقطع السلك بالحرف S، وتقاس بالملليمتر المربع (mm²).
قانون حساب مساحة مقطع السلك
يمكن حساب مساحة مقطع الموصل باستخدام القانون:
S = ρ × L ÷ R
وهذا القانون مهم عند تحديد مساحة مقطع الموصل المطلوبة لتحقيق مقاومة معينة.
3. المقاومة النوعية للمادة
المقاومة النوعية هي خاصية كهربائية تميز كل مادة، وتختلف قيمتها من مادة إلى أخرى.
فعلى سبيل المثال، تختلف المقاومة النوعية للنحاس عن الألومنيوم والحديد والفضة. وكلما زادت المقاومة النوعية للمادة، زادت مقاومة الموصل المصنوع منها، مع ثبات الطول ومساحة المقطع ودرجة الحرارة.
ويرمز إلى المقاومة النوعية بالحرف اليوناني ρ (رو).
يتميز النحاس بمقاومة نوعية منخفضة، لذلك يستخدم على نطاق واسع في صناعة الأسلاك والكابلات الكهربائية.
أما الفضة، فتتميز بمقاومة نوعية أقل قليلًا من النحاس، لكنها أعلى تكلفة، ولذلك لا تستخدم عادةً في تصنيع الأسلاك الكهربائية على نطاق واسع.
قيم تقريبية للمقاومة النوعية لبعض المواد
القيم التالية تقريبية، وتختلف باختلاف درجة الحرارة ونوع المادة:
| المادة | المقاومة النوعية التقريبية |
|---|---|
| الفضة | 0.016 Ω·mm²/m |
| النحاس | 0.0175 Ω·mm²/m |
| الألومنيوم | 0.028 Ω·mm²/m |
| البرونز الفوسفوري | 0.05 – 0.10 Ω·mm²/m |
| سبائك النيكل والكروم | تختلف حسب نوع السبيكة |
ملاحظة: تتغير المقاومة النوعية مع درجة الحرارة، لذلك يجب تحديد درجة الحرارة المرجعية عند إجراء الحسابات الدقيقة.
4. درجة الحرارة
تؤثر درجة الحرارة في مقاومة الموصل الكهربائي. وبالنسبة لمعظم المعادن، تزداد المقاومة الكهربائية عند ارتفاع درجة الحرارة.
فعند ارتفاع درجة الحرارة، تزداد اهتزازات ذرات المادة، مما يؤدي إلى زيادة تشتت حركة الإلكترونات داخل الموصل. ونتيجة لذلك، ترتفع المقاومة الكهربائية.
أما عند انخفاض درجة الحرارة، فتنخفض مقاومة معظم المعادن ضمن النطاقات المعتادة.
لذلك:
ارتفاع درجة الحرارة → زيادة مقاومة معظم المعادن.
انخفاض درجة الحرارة → انخفاض مقاومة معظم المعادن.
ويرمز إلى درجة الحرارة بالحرف T.
العلاقة التقريبية بين المقاومة ودرجة الحرارة
يمكن حساب المقاومة عند درجة حرارة مختلفة باستخدام العلاقة التقريبية التالية:
Rₜ = R₀ × [1 + α × (T − T₀)]
حيث:
- Rₜ = المقاومة عند درجة الحرارة T.
- R₀ = المقاومة عند درجة الحرارة المرجعية T₀.
- α = معامل درجة حرارة المقاومة.
- T = درجة الحرارة الجديدة.
- T₀ = درجة الحرارة المرجعية.
هل تصبح مقاومة الموصل صفرًا عند انخفاض درجة الحرارة؟
لا تصبح مقاومة جميع المواد صفرًا عند انخفاض درجة الحرارة.
لكن بعض المواد تمتلك خاصية تسمى التوصيل الفائق، حيث تختفي مقاومتها الكهربائية تقريبًا عند الوصول إلى درجة حرارة حرجة محددة.
وتختلف درجة الحرارة الحرجة من مادة إلى أخرى، لذلك لا توجد درجة حرارة واحدة تتحول عندها جميع المواد إلى موصلات فائقة.
مقال ذو صلة: ما هو هبوط الجهد المسموح به في السعودية؟ إجابة شاملة
قانون حساب مقاومة السلك الكهربائي
يمكن حساب مقاومة السلك الكهربائي باستخدام القانون الأساسي:
R = ρ × L ÷ S
ومن هذا القانون نستنتج أن مقاومة السلك:
- تتناسب طرديًا مع طوله.
- تتناسب عكسيًا مع مساحة مقطعه.
- تتناسب طرديًا مع المقاومة النوعية للمادة.
رموز قانون مقاومة السلك ووحدات القياس
| الرمز | المعنى | الوحدة |
|---|---|---|
| R | المقاومة الكهربائية | Ω |
| ρ | المقاومة النوعية | Ω·mm²/m |
| L | طول الموصل | m |
| S | مساحة المقطع | mm² |
أمثلة على حساب مقاومة السلك الكهربائي
مثال 1: حساب مقاومة موصل نحاسي
موصل كهربائي مصنوع من النحاس، طوله 1000 متر، ومساحة مقطعه 10 مم². احسب مقاومته الكهربائية.
المعطيات:
- L = 1000 m
- S = 10 mm²
- ρ = 0.0175 Ω·mm²/m
الحل:
القانون:
R = ρ × L ÷ S
بالتعويض:
R = 0.0175 × 1000 ÷ 10
R = 1.75 Ω
إذن مقاومة الموصل = 1.75 أوم.
مثال 2: حساب مقاومة موصل طوله 10 كيلومترات
موصل كهربائي مصنوع من النحاس، طوله 10 كيلومترات، ومساحة مقطعه 100 مم². احسب مقاومته الكهربائية.
أولًا، يجب تحويل الطول من كيلومتر إلى متر:
L = 10 × 1000 = 10000 m
المعطيات:
- L = 10000 m
- S = 100 mm²
- ρ = 0.0175 Ω·mm²/m
الحل:
R = ρ × L ÷ S
= 0.0175 × 10000 ÷ 100
R = 1.75 Ω
إذن مقاومة الموصل = 1.75 أوم.
وهذا المثال يوضح أن المقاومة لا تعتمد على طول الموصل وحده، بل تتأثر أيضًا بمساحة مقطعه.
مثال 3: حساب طول الموصل
موصل مقاومته الكهربائية 17.5 أوم، ومساحة مقطعه 10 مم²، ومصنوع من النحاس. احسب طوله.
المعطيات:
- R = 17.5 Ω
- S = 10 mm²
- ρ = 0.0175 Ω·mm²/m
الحل:
القانون:
L = R × S ÷ ρ
بالتعويض:
L = 17.5 × 10 ÷ 0.0175
L = 10000 m
وبالتحويل إلى كيلومتر:
L = 10 km
إذن طول الموصل = 10 كيلومترات.
مثال 4: حساب مساحة مقطع الموصل
موصل مقاومته الكهربائية 10 أوم، وطوله 1 كيلومتر، ومصنوع من النحاس. احسب مساحة مقطعه.
أولًا، نحول الطول إلى متر:
L = 1 × 1000 = 1000 m
المعطيات:
- R = 10 Ω
- L = 1000 m
- ρ = 0.0175 Ω·mm²/m
الحل:
القانون:
S = ρ × L ÷ R
بالتعويض:
S = 0.0175 × 1000 ÷ 10
S = 1.75 mm²
إذن مساحة مقطع الموصل = 1.75 مم².
كيف تؤثر العوامل الأربعة على مقاومة السلك؟
يمكن تلخيص تأثير العوامل المختلفة كما يلي:
| العامل | تأثيره على المقاومة |
|---|---|
| زيادة طول السلك | تزيد المقاومة |
| تقليل طول السلك | تقل المقاومة |
| زيادة مساحة المقطع | تقل المقاومة |
| تقليل مساحة المقطع | تزيد المقاومة |
| زيادة المقاومة النوعية | تزيد المقاومة |
| ارتفاع درجة حرارة معظم المعادن | تزيد المقاومة |
| انخفاض درجة حرارة معظم المعادن | تقل المقاومة |
وبالتالي، فإن مقاومة السلك لا تعتمد على عامل واحد فقط، وإنما تتحدد وفق مجموعة من العوامل التي يجب أخذها في الاعتبار عند إجراء الحسابات الكهربائية.
لماذا تعد مقاومة السلك مهمة في التطبيقات الكهربائية؟
تؤثر مقاومة الأسلاك والكابلات في أداء الدوائر الكهربائية، خصوصًا عند استخدام موصلات طويلة أو تمرير تيارات مرتفعة.
فعندما تكون مقاومة الموصل مرتفعة، يمكن أن يحدث هبوط أكبر في الجهد، كما يزداد فقد القدرة على شكل حرارة.
لذلك يجب اختيار مساحة مقطع مناسبة للموصل وفقًا لطول الكابل وشدة التيار وظروف التشغيل وطريقة التمديد.
أسئلة شائعة عن مقاومة السلك الكهربائي
ما العوامل التي تؤثر على مقاومة السلك؟
تتأثر مقاومة السلك بشكل أساسي بطوله، ومساحة مقطعه، والمقاومة النوعية للمادة، ودرجة حرارته.
هل تزيد مقاومة السلك بزيادة طوله؟
نعم. عند ثبات نوع المادة ومساحة المقطع ودرجة الحرارة، تزداد مقاومة السلك كلما زاد طوله.
ماذا يحدث لمقاومة السلك عند زيادة مساحة مقطعه؟
تنخفض المقاومة الكهربائية عند زيادة مساحة مقطع السلك، لأن العلاقة بين المقاومة ومساحة المقطع عكسية.
ما المقصود بالمقاومة النوعية؟
المقاومة النوعية هي خاصية كهربائية تميز المادة، وتحدد مدى مقاومتها لمرور التيار الكهربائي، وتختلف قيمتها من مادة إلى أخرى.
هل تؤثر درجة الحرارة على مقاومة النحاس؟
نعم. تزداد مقاومة النحاس عادةً عند ارتفاع درجة حرارته، وتنخفض عند انخفاض درجة الحرارة ضمن النطاقات المعتادة.
ما قانون حساب مقاومة السلك؟
يمكن حساب مقاومة السلك باستخدام القانون:
R = ρ × L ÷ S
حيث تمثل R المقاومة، وρ المقاومة النوعية، وL طول السلك، وS مساحة مقطعه.
خلاصة
تعتمد مقاومة السلك الكهربائي على أربعة عوامل رئيسية: طول الموصل، ومساحة مقطعه، والمقاومة النوعية للمادة، ودرجة الحرارة.
ويمكن حساب مقاومة السلك باستخدام:
R = ρ × L ÷ S
وبشكل عام، تؤدي زيادة طول السلك إلى زيادة مقاومته، بينما تؤدي زيادة مساحة مقطعه إلى انخفاض المقاومة.
كما تختلف المقاومة باختلاف نوع المادة ودرجة حرارتها. لذلك فإن فهم هذه العوامل يساعد على إجراء الحسابات الكهربائية بشكل صحيح واختيار مقطع الموصل المناسب للتطبيق.
المصدر: مراجع تعليمية
