اختيار مقاس السلك المناسب للأمبير لا يعتمد على قيمة التيار وحدها. فطول السلك، ونوع الموصل، وطريقة التركيب، ودرجة الحرارة، وعدد الكابلات المتجاورة، كلها عوامل تؤثر في سعة تحمل التيار.
لذلك، قد يكون مقاس سلك مناسبًا لتيار معين في تركيب قصير، لكنه يحتاج إلى مقاس أكبر عند استخدامه لمسافة طويلة أو داخل مواسير مزدحمة.
في هذا الدليل، نوضح كيفية اختيار مقاس السلك الكهربائي المناسب للأمبير، مع شرح العوامل المؤثرة، وطريقة حساب التيار، وانخفاض الجهد، وأهم المقاسات الشائعة.

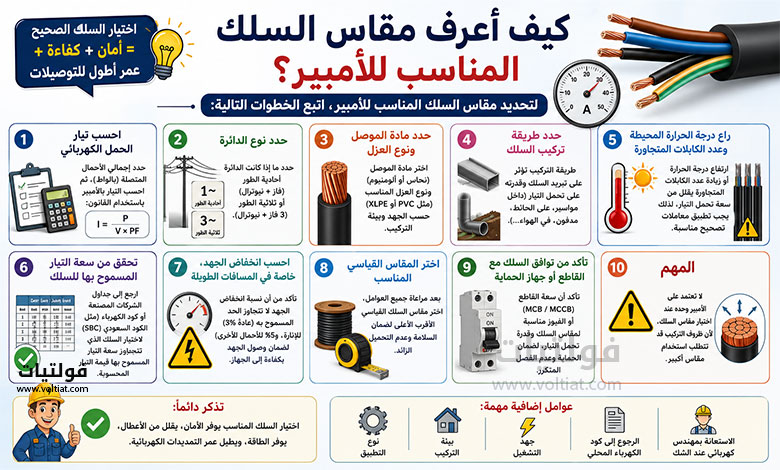

كيف أعرف مقاس السلك المناسب للأمبير؟
لتحديد مقاس السلك المناسب للأمبير، اتبع الخطوات التالية:
- احسب تيار الحمل الكهربائي.
- حدد نوع الدائرة: أحادية الطور أو ثلاثية الطور.
- حدد مادة الموصل ونوع العزل.
- حدد طريقة تركيب السلك.
- راعِ درجة الحرارة المحيطة وعدد الكابلات المتجاورة.
- تحقق من سعة التيار المسموح بها للسلك.
- احسب انخفاض الجهد، خاصة في المسافات الطويلة.
- اختر المقاس القياسي المناسب.
- تأكد من توافق السلك مع القاطع أو جهاز الحماية.
المهم: لا تعتمد على الأمبير وحده عند اختيار مقاس السلك، لأن ظروف التركيب قد تتطلب استخدام مقاس أكبر.

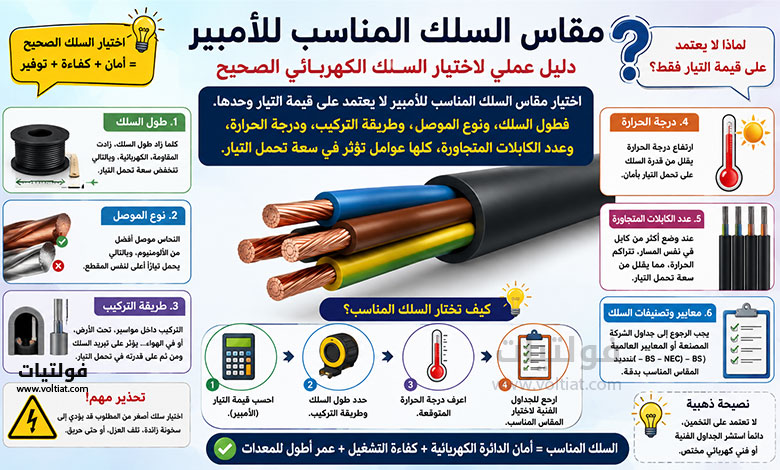

ما العوامل التي تحدد مقاس السلك الكهربائي؟
1. مادة الموصل
تؤثر مادة الموصل بشكل مباشر في قدرة السلك على حمل التيار.
- النحاس: يتميز بموصلية كهربائية عالية، ولذلك يستخدم على نطاق واسع في التمديدات الكهربائية.
- الألومنيوم: يحتاج عادةً إلى مساحة مقطع أكبر من النحاس للحصول على سعة تيار مماثلة.
لذلك، لا يمكن استخدام جدول مقاسات النحاس نفسه لتحديد سعة أسلاك الألومنيوم.
2. نوع العزل
يؤثر نوع العزل في درجة حرارة التشغيل المسموح بها للموصل.
على سبيل المثال، تكون بعض كابلات PVC مصممة لدرجة حرارة موصل تصل إلى نحو 70 درجة مئوية، بينما يمكن لبعض كابلات XLPE العمل عند درجات حرارة أعلى، مثل 90 درجة مئوية، وفق مواصفات الكابل والمعيار المستخدم.
3. طريقة تركيب السلك
تختلف سعة التيار حسب طريقة تركيب الكابل، فقد يكون:
- في الهواء.
- داخل المواسير.
- داخل القنوات.
- مدفونًا في الأرض.
- داخل الجدران.
- بجوار كابلات أخرى.
- داخل أماكن ذات تبريد محدود.
لذلك، لا تستخدم قيمة واحدة لسعة التيار لجميع طرق التركيب.
4. درجة الحرارة المحيطة
كلما ارتفعت درجة الحرارة المحيطة، انخفضت قدرة الكابل على تبديد الحرارة.
لذلك، تحتاج جداول سعة التيار إلى عوامل تصحيح عند العمل في درجات حرارة مرتفعة، خصوصًا في البيئات الحارة.
5. عدد الموصلات والكابلات المتجاورة
عند تجميع عدة كابلات محملة بالتيار في مكان واحد، ترتفع درجة حرارتها بسبب ضعف تبديد الحرارة.
لذلك، قد يلزم تخفيض سعة التيار المسموح بها لكل كابل.
6. طول السلك وانخفاض الجهد
كلما زاد طول الكابل، زاد انخفاض الجهد الناتج عن مقاومة الموصل.
لذلك، قد تحتاج إلى استخدام مقاس أكبر من المقاس المطلوب حراريًا، خصوصًا في المسافات الطويلة.
7. نوع الحمل ومدة التشغيل
يجب التمييز بين الأحمال المستمرة والأحمال المتقطعة.
الأحمال التي تعمل لفترات طويلة تحتاج إلى مراعاة متطلبات الكود الكهربائي المتعلقة بالحمل المستمر، وقد تتطلب زيادة تيار التصميم وفق المعيار المعتمد.
كيفية حساب تيار الحمل لاختيار السلك
بعد معرفة طبيعة الحمل، يجب حساب تيار التصميم قبل اختيار مقاس السلك.
حساب التيار في الدائرة أحادية الطور
إذا كانت القدرة الكهربائية معروفة ولا نحتاج إلى إدخال معامل القدرة، يمكن حساب التيار بالمعادلة:
I = P ÷ V
حيث:
- I = التيار بالأمبير.
- P = القدرة بالواط.
- V = الجهد بالفولت.
أما إذا كان معامل القدرة معروفًا، فتستخدم المعادلة:
I = P ÷ (V × PF)
حيث:
- PF = معامل القدرة.
حساب التيار في الدائرة ثلاثية الطور
يمكن حساب تيار الحمل في الدائرة ثلاثية الطور باستخدام المعادلة:
I = P ÷ (√3 × Vₗ × PF)
حيث:
- I = التيار بالأمبير.
- P = القدرة بالواط.
- Vₗ = جهد الخط بالفولت.
- PF = معامل القدرة.
- √3 ≈ 1.732.
أما عند حساب تيار محرك باستخدام قدرته الميكانيكية، فيجب مراعاة كفاءة المحرك:
I = P ÷ (√3 × Vₗ × PF × η)
حيث:
- η = كفاءة المحرك.
كيف تختار مقاس السلك من جدول سعة التيار؟
بعد حساب تيار الحمل، يجب الرجوع إلى جدول سعة التيار المناسب للكابل.
ويجب أن يكون الجدول متوافقًا مع:
- مادة الموصل.
- نوع العزل.
- درجة حرارة التشغيل.
- طريقة التركيب.
- عدد الموصلات المحملة.
- درجة الحرارة المحيطة.
بعد ذلك، تطبق عوامل التصحيح المطلوبة، ثم تختار مقاسًا تكون سعة التيار المعدلة له مساوية أو أكبر من تيار التصميم.
كما يجب التأكد من توافق الكابل مع جهاز الحماية المستخدم.
جدول مقاسات الأسلاك والأمبير
يوضح الجدول التالي نطاقات تقريبية لبعض مقاسات الأسلاك النحاسية الشائعة:
| مساحة مقطع السلك | سعة تيار تقريبية |
|---|---|
| 1.5 مم² | 15–18 أمبير |
| 2.5 مم² | 20–24 أمبير |
| 4 مم² | 28–33 أمبير |
| 6 مم² | 36–40 أمبير |
| 10 مم² | 50–57 أمبير |
| 16 مم² | 67–75 أمبير |
| 25 مم² | 89–100 أمبير |
| 35 مم² | 110–125 أمبير |
| 50 مم² | 134–151 أمبير |
تنبيه: هذه القيم تقريبية وليست ثابتة لجميع التركيبات. فقد تختلف سعة التيار حسب المعيار المستخدم، وطريقة التركيب، ونوع العزل، ودرجة الحرارة، وعدد الموصلات.
لذلك، يجب الرجوع إلى جدول سعة التيار المعتمد للمشروع قبل اتخاذ القرار النهائي.
مقال ذو صلة: اختيار وحساب مقطع الكابل المناسب بخطوات سهلة
كم أمبير يتحمل سلك 1.5 مم²؟
يمكن أن تتراوح سعة سلك النحاس مقاس 1.5 مم² تقريبًا بين 15 و18 أمبير في بعض ظروف التركيب.
لكن لا يعني ذلك أن هذا السلك مناسب دائمًا لقاطع 16 أمبير، لأن طريقة التركيب ودرجة الحرارة وعدد الموصلات قد تغير السعة المسموح بها.
كم أمبير يتحمل سلك 2.5 مم²؟
يمكن أن تتراوح سعة سلك النحاس مقاس 2.5 مم² تقريبًا بين 20 و24 أمبير في بعض ظروف التركيب.
ويجب التحقق من جدول الكابل والكود الكهربائي قبل تحديد القاطع المناسب.
كم أمبير يتحمل سلك 4 مم²؟
يمكن أن تتراوح سعة سلك النحاس مقاس 4 مم² تقريبًا بين 28 و33 أمبير في بعض ظروف التركيب.
أما في التركيبات ذات الحرارة المرتفعة أو التهوية المحدودة، فقد تكون السعة الفعلية أقل.
كم أمبير يتحمل سلك 6 مم²؟
يمكن أن تتراوح سعة سلك النحاس مقاس 6 مم² تقريبًا بين 36 و40 أمبير في بعض ظروف التركيب.
لذلك، لا يكفي معرفة مقاس السلك وحده لتحديد القاطع أو الحمل الأقصى.
حساب مقاس السلك بناءً على انخفاض الجهد
قد يكون مقاس السلك مناسبًا من ناحية سعة التيار، لكنه يسبب انخفاضًا كبيرًا في الجهد بسبب طول المسار.
لذلك، يجب التحقق من انخفاض الجهد، خاصة عند تغذية الأحمال البعيدة أو المحركات أو المضخات أو أجهزة التكييف.
معادلة تقريبية لدائرة نحاسية أحادية الطور
يمكن تقدير مساحة مقطع السلك باستخدام المعادلة:
A = (2 × L × I × ρ) ÷ ΔV
حيث:
- A = مساحة مقطع السلك بالمليمتر المربع.
- L = طول المسار في اتجاه واحد بالمتر.
- I = التيار بالأمبير.
- ρ = المقاومة النوعية للنحاس.
- ΔV = انخفاض الجهد المسموح به بالفولت.
يمكن استخدام قيمة تقريبية للمقاومة النوعية للنحاس في حدود:
ρ ≈ 0.017–0.018 Ω·مم²/م
لكن المقاومة النوعية تتغير مع درجة حرارة الموصل، لذلك يجب استخدام القيمة المناسبة لظروف التصميم عند إجراء الحسابات الدقيقة.
معادلة الدائرة ثلاثية الطور
في الدائرة ثلاثية الطور، تستخدم المعادلة التقريبية التالية لحساب مساحة مقطع السلك:
A = (√3 × L × I × ρ) ÷ ΔV
حيث:
- A = مساحة مقطع السلك بالمليمتر المربع.
- L = طول المسار بالمتر.
- I = التيار بالأمبير.
- ρ = المقاومة النوعية للموصل.
- ΔV = انخفاض الجهد المسموح به بالفولت.
- √3 ≈ 1.732.
بعد إجراء الحساب، يتم اختيار المقاس القياسي الأعلى التالي إذا كان المقاس المحسوب يقع بين مقاسين متاحين.
ما الحد المسموح به لانخفاض الجهد؟
تختلف حدود انخفاض الجهد حسب الكود ونوع التركيب والمشروع.
لكن تستخدم في بعض التطبيقات حدود تقريبية مثل 3% إلى 5% من جهد التغذية.
لذلك، لا ينبغي اعتبار هذه النسبة قاعدة عالمية، بل يجب الرجوع إلى متطلبات الكود المعتمد للمشروع.
مقال ذو صلة: كيف يمكن خفض هبوط الجهد في الكابلات الكهربائية؟
أيهما أهم: سعة التيار أم انخفاض الجهد؟
كلاهما مهم.
يجب أولًا التأكد من أن السلك قادر على تحمل التيار دون تجاوز درجة الحرارة المسموح بها، ثم التحقق من انخفاض الجهد.
إذا أعطى حساب سعة التيار مقاسًا معينًا، بينما أعطى حساب انخفاض الجهد مقاسًا أكبر، فيجب اختيار المقاس الأكبر، وفق متطلبات التصميم والكود.
بمعنى آخر:
المقاس النهائي للسلك يجب أن يحقق متطلبات سعة التيار وانخفاض الجهد معًا.
ما العلاقة بين مقاس السلك والقاطع الكهربائي؟
لا ينبغي اختيار القاطع الكهربائي بشكل منفصل عن مقاس الكابل.
وظيفة القاطع هي حماية الدائرة والموصل من التيار الزائد، لذلك يجب أن تتوافق سعته مع سعة تحمل الكابل وظروف التركيب.
ولهذا يجب تنسيق:
الحمل ← السلك ← القاطع الكهربائي
وفق متطلبات الكود الكهربائي المعتمد.
هل السلك الأكبر أفضل دائمًا؟
استخدام مقاس أكبر قد يقلل من المقاومة وانخفاض الجهد، لكنه ليس الحل المناسب في جميع الحالات.
فالسلك الأكبر:
- يزيد التكلفة.
- يحتاج إلى أطراف توصيل مناسبة.
- قد لا يتوافق مع بعض القواطع أو المعدات.
- قد يتطلب مواسير أو ملحقات أكبر.
لذلك، الهدف هو اختيار مقاس السلك المناسب لظروف الدائرة، وليس اختيار أكبر مقاس ممكن.
هل تكفي قاعدة الأمبير لكل مليمتر؟
تستخدم أحيانًا قاعدة تقريبية تقول إن النحاس يتحمل نحو 4 إلى 6 أمبير لكل مم² في بعض الظروف.
لكن هذه القاعدة ليست بديلًا عن جداول سعة التيار.
فلا يمكن تحديد مقاس السلك بمجرد قسمة التيار على 4 أو 6، لأن سعة الكابل تتأثر بطريقة التركيب، ودرجة الحرارة، وعدد الموصلات، ونوع العزل.
لذلك، استخدم هذه القاعدة فقط كتقدير أولي، ثم تحقق من النتيجة باستخدام الجداول والمعايير المعتمدة.
مثال عملي على اختيار مقاس السلك
لنفترض أن لدينا حملًا يسحب 20 أمبير.
لا ينبغي أن تكون الخطوة الأولى هي القول إننا نحتاج إلى سلك 2.5 مم².
بل نبدأ بالخطوات التالية:
- تحديد نوع الدائرة.
- تحديد الجهد.
- تحديد طول الكابل.
- تحديد طريقة التركيب.
- معرفة درجة الحرارة المحيطة.
- معرفة عدد الموصلات المحملة.
- الرجوع إلى جدول سعة التيار.
- تطبيق عوامل التصحيح.
- حساب انخفاض الجهد.
- اختيار المقاس القياسي المناسب.
- التأكد من توافق القاطع مع سعة الكابل.
لذلك، قد يكون 4 مم² مناسبًا في تركيب معين، بينما قد تحتاج إلى مقاس أكبر في تركيب آخر.
أخطاء شائعة عند اختيار مقاس السلك
تجنب الأخطاء التالية:
- اختيار السلك اعتمادًا على الأمبير فقط.
- تجاهل طول الكابل.
- تجاهل انخفاض الجهد.
- استخدام جدول لا يتوافق مع طريقة التركيب.
- تجاهل درجة الحرارة المحيطة.
- تجاهل تجميع الكابلات.
- الاعتماد على قاعدة الأمبير لكل مم² فقط.
- اختيار القاطع قبل تحديد سعة الكابل.
- تطبيق قيم جدول معين على ظروف تركيب مختلفة.
- استخدام مقاس غير مناسب لأطراف الأجهزة والقواطع.
ما المقاس المناسب للإضاءة والمقابس؟
تختلف المقاسات الدنيا المطلوبة حسب الكود الكهربائي وطبيعة الدائرة.
في بعض التركيبات السكنية، تستخدم مقاسات مثل 1.5 مم² لدوائر الإنارة و2.5 مم² لدوائر المقابس، لكن هذه ليست قاعدة عالمية.
يجب الرجوع إلى الكود المحلي ومتطلبات المشروع، لأن المقاس النهائي يعتمد أيضًا على الحمل، وطريقة التركيب، وطول الدائرة، والحماية المستخدمة.
أهم قواعد اختيار مقاس السلك
يمكن تلخيص طريقة اختيار مقاس السلك المناسب للأمبير في الخطوات التالية:
احسب التيار → حدد ظروف التركيب → تحقق من سعة التيار → طبق عوامل التصحيح → احسب انخفاض الجهد → اختر المقاس القياسي المناسب → نسّق القاطع مع الكابل.
هذه الطريقة أكثر دقة وأمانًا من الاعتماد على جدول أمبيرات عام أو قاعدة تقريبية فقط.
أسئلة شائعة حول مقاس السلك المناسب للأمبير
لا. يجب مراعاة طريقة التركيب، وطول الكابل، ودرجة الحرارة، ونوع العزل، وعدد الموصلات، وانخفاض الجهد.
تتراوح سعته التقريبية في بعض ظروف التركيب بين 20 و24 أمبير، لكن القيمة الفعلية تعتمد على ظروف التركيب والمعيار المستخدم.
تتراوح سعته التقريبية في بعض ظروف التركيب بين 28 و33 أمبير، مع ضرورة التحقق من الجدول المعتمد للمشروع.
تتراوح سعته التقريبية في بعض ظروف التركيب بين 36 و40 أمبير، مع ضرورة مراعاة ظروف التركيب.
ليس بالضرورة. يجب اختيار السلك وفق سعة التيار، وانخفاض الجهد، ومتطلبات القاطع والتوصيلات.
سعة التيار هي مقدار التيار الذي يستطيع الكابل تحمله ضمن ظروف تشغيل محددة دون تجاوز درجة الحرارة المسموح بها. أما انخفاض الجهد فهو مقدار انخفاض الجهد بين مصدر التغذية والحمل نتيجة مقاومة الكابل. ويجب مراعاة العاملين عند اختيار مقاس السلك.
الخلاصة
اختيار مقاس السلك المناسب للأمبير لا يعتمد على قيمة التيار وحدها. فالمقاس الصحيح يتأثر بمادة الموصل، ونوع العزل، وطريقة التركيب، ودرجة الحرارة، وعدد الكابلات، وطول المسار، وانخفاض الجهد.
لذلك، احسب تيار الحمل أولًا، ثم تحقق من سعة الكابل بعد تطبيق عوامل التصحيح، واحسب انخفاض الجهد عند الحاجة. بعد ذلك، اختر المقاس القياسي المناسب وتأكد من توافقه مع جهاز الحماية ومتطلبات الكود الكهربائي المحلي.
في التركيبات الدائمة أو الأحمال الكبيرة، يجب أن يعتمد الاختيار النهائي على الكود الكهربائي المعتمد وظروف المشروع الفعلية، وأن ينفذه أو يراجعه مختص كهربائي مؤهل.
