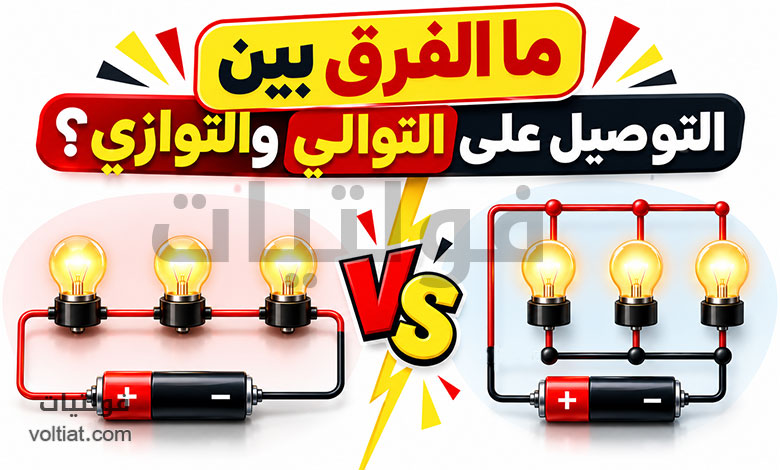

ما الفرق بين التوصيل على التوالي والتوصيل على التوازي؟

يعد التوصيل على التوالي والتوصيل على التوازي من الطرق الأساسية لتوصيل المكونات الكهربائية والإلكترونية داخل الدوائر. وتؤثر طريقة التوصيل في كيفية توزيع الجهد والتيار، وكذلك في قيمة المقاومة المكافئة للدائرة.

فما الفرق بين التوصيل على التوالي والتوصيل على التوازي؟ وكيف نحسب المقاومة والتيار والجهد في كل حالة؟ في هذا المقال، سنتعرف على خصائص كل طريقة، والقوانين المستخدمة في الحساب، مع أمثلة عملية توضح الفرق بينهما.

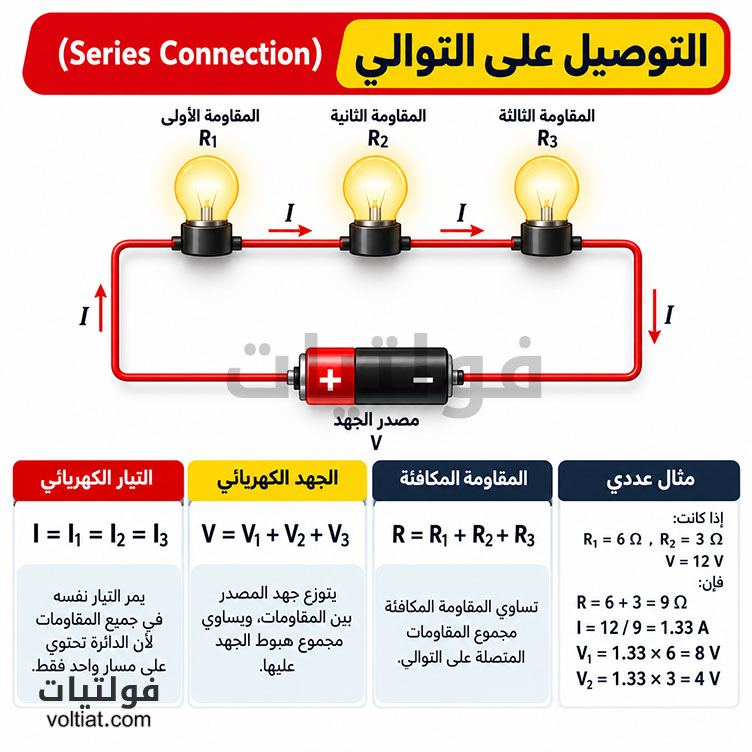

أولاً: ما هو التوصيل على التوالي؟

التوصيل على التوالي (Series Connection) هو توصيل المكونات الكهربائية واحدًا بعد الآخر، بحيث يمر التيار الكهربائي عبر مسار واحد فقط.

في هذا النوع من التوصيل، يمر التيار نفسه في جميع المكونات، بينما يتوزع الجهد الكهربائي بينها بحسب قيمة مقاومة كل مكون.

خصائص التوصيل على التوالي

1. التيار الكهربائي

يكون التيار متساويًا في جميع المكونات؛ لأن الدائرة تحتوي على مسار واحد لمرور التيار.

القانون:

I = I1 = I2 = I3

2. الجهد الكهربائي

يتوزع الجهد بين المكونات، ويساوي جهد المصدر مجموع هبوط الجهد عليها.

القانون:

V = V1 + V2 + V3

3. المقاومة المكافئة

تساوي المقاومة المكافئة مجموع المقاومات المتصلة على التوالي.

القانون:

R = R1 + R2 + R3

4. المكثفات

عند توصيل المكثفات على التوالي، تقل السعة المكافئة، وتحسب بالعلاقة:

1 / C = 1 / C1 + 1 / C2 + 1 / C3

5. الملفات

في حالة الملفات المثالية غير المقترنة مغناطيسيًا، تساوي المحاثة المكافئة مجموع المحاثات.

القانون:

L = L1 + L2 + L3

مثال عملي:

عند توصيل ثلاث مقاومات على التوالي، يمر التيار نفسه في المقاومات الثلاث، لكن هبوط الجهد على كل مقاومة يختلف بحسب قيمتها.

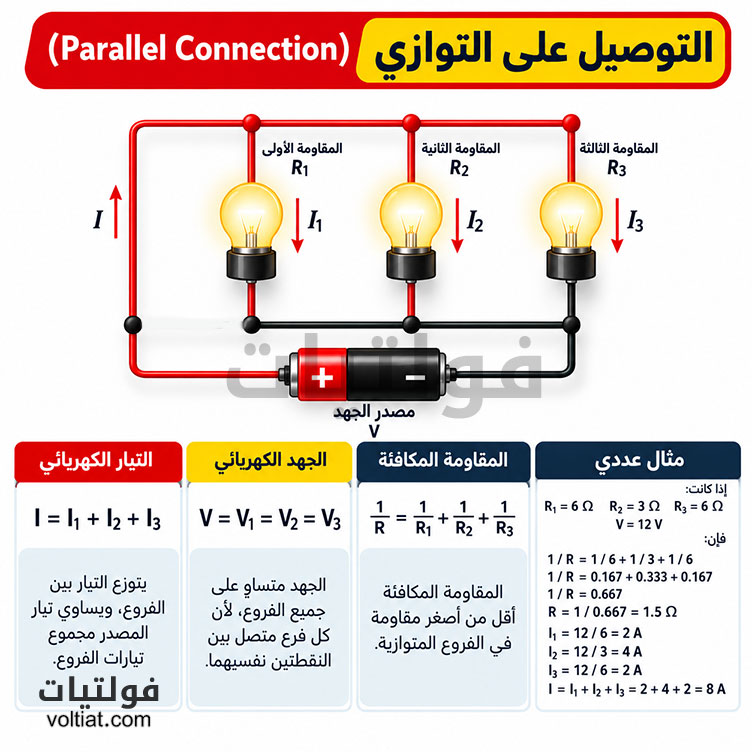

ثانياً: ما هو التوصيل على التوازي؟

التوصيل على التوازي (Parallel Connection) هو توصيل المكونات الكهربائية بين نقطتين مشتركتين، بحيث يكون لكل مكون مسار مستقل لمرور التيار.

في هذا النوع من التوصيل، يكون الجهد متساويًا على جميع الفروع، بينما يتوزع التيار بينها بحسب مقاومة كل فرع.

خصائص التوصيل على التوازي

1. الجهد الكهربائي

يكون الجهد متساوياً على جميع الفروع.

القانون:

V = V1 = V2 = V3

2. التيار الكهربائي

يتوزع التيار بين الفروع، ويساوي تيار المصدر مجموع تيارات الفروع.

القانون:

I = I1 + I2 + I3

3. المقاومة المكافئة

تحسب المقاومة المكافئة من خلال العلاقة التالية:

1 / R = 1 / R1 + 1 / R2 + 1 / R3

4. المكثفات

عند توصيل المكثفات على التوازي، تساوي السعة المكافئة مجموع السعات.

القانون:

C = C1 + C2 + C3

5. الملفات

في حالة الملفات المثالية غير المقترنة مغناطيسيًا، تحسب المحاثة المكافئة بالعلاقة التالية:

1 / L = 1 / L1 + 1 / L2 + 1 / L3

مثال عملي:

عند توصيل عدة مصابيح على التوازي، يحصل كل مصباح على جهد المصدر نفسه، ويمكن أن تستمر بقية المصابيح في العمل إذا تعطل أحدها بسبب انقطاع مساره.

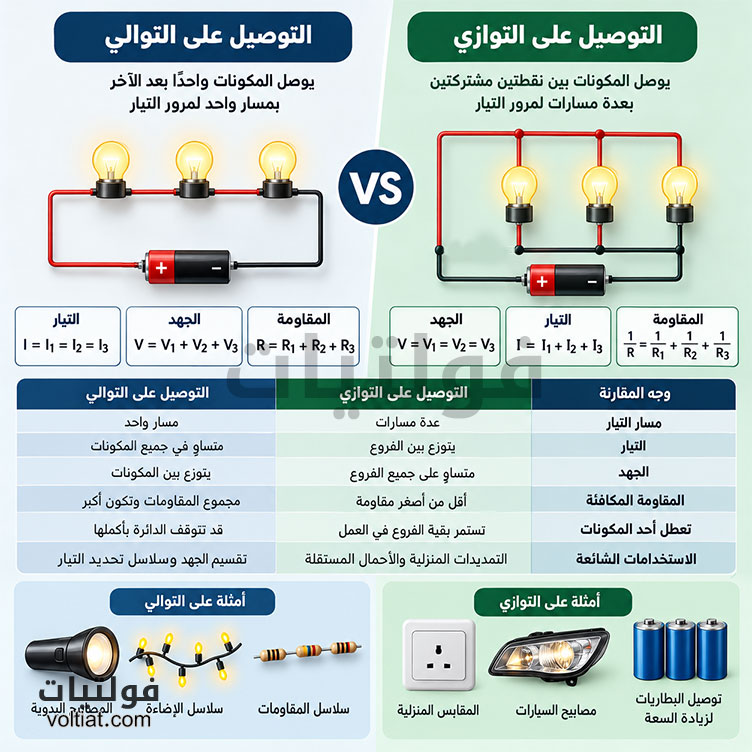

ثالثاً: ما الفرق بين التوصيل على التوالي والتوصيل على التوازي؟

يوضح الجدول التالي أهم الفروق بين الطريقتين:

رابعاً: أمثلة حسابية على التوصيل على التوالي والتوازي

لفهم الفرق بصورة عملية، لنفترض وجود مقاومتين كهربائيتين بالمواصفات التالية:

• المقاومة الأولى: R1 = 6 Ω
• المقاومة الثانية: R2 = 3 Ω
• جهد المصدر: V = 12 V

المثال الأول: توصيل المقاومات على التوالي

لحساب المقاومة المكافئة، نجمع قيم المقاومات:

R = R1 + R2

بالتعويض:

R = 6 + 3 = 9 Ω

نحسب التيار الكلي باستخدام قانون أوم:

I = V / R

I = 12 / 9 = 1.33 A تقريبًا

وبما أن التيار متساوٍ في جميع المقاومات:

I1 = I2 = 1.33 A

نحسب هبوط الجهد على المقاومة الأولى:

V1 = I × R1

V1 = 1.33 × 6 = 8 V تقريبًا

أما الجهد على المقاومة الثانية:

V2 = I × R2

V2 = 1.33 × 3 = 4 V تقريبًا

نتحقق من مجموع الجهد:

V = V1 + V2

V = 8 + 4 = 12 V

النتيجة:

• المقاومة المكافئة = 9 Ω.
• التيار الكلي = 1.33 A تقريبًا.
• الجهد على المقاومة الأولى = 8 V.
• الجهد على المقاومة الثانية = 4 V.

المثال الثاني: توصيل المقاومات على التوازي

لحساب المقاومة المكافئة، نستخدم القانون:

1 / R = 1 / R1 + 1 / R2

بالتعويض:

1 / R = 1 / 6 + 1 / 3

نوحد المقامات:

1 / R = 1 / 6 + 2 / 6

1 / R = 3 / 6

إذن:

R = 6 / 3 = 2 Ω

نحسب التيار الكلي:

I = V / R

I = 12 / 2 = 6 A

وبما أن الجهد متساوٍ على جميع الفروع:

V1 = V2 = 12 V

نحسب تيار المقاومة الأولى:

I1 = V / R1

I1 = 12 / 6 = 2 A

ونحسب تيار المقاومة الثانية:

I2 = V / R2

I2 = 12 / 3 = 4 A

نتحقق من التيار الكلي:

I = I1 + I2

I = 2 + 4 = 6 A

النتيجة:

• المقاومة المكافئة = 2 Ω.
• التيار الكلي = 6 A.
• التيار في المقاومة الأولى = 2 A.
• التيار في المقاومة الثانية = 4 A.
• الجهد على كل مقاومة = 12 V.

خامساً: ماذا يحدث عند تعطل أحد المكونات؟

يختلف تأثير تعطل أحد المكونات بحسب طريقة التوصيل.

في التوصيل على التوالي:

إذا حدث انقطاع في أحد المكونات، ينقطع مسار التيار، وبالتالي تتوقف بقية المكونات عن العمل.

في التوصيل على التوازي:

إذا انقطع أحد الفروع، يمكن أن تستمر الفروع الأخرى في العمل بصورة طبيعية، بشرط عدم تأثرها بالعطل.

لكن يجب الانتباه إلى أن حدوث قصر كهربائي (Short Circuit) في أحد الفروع المتوازية قد يؤدي إلى مرور تيار مرتفع، وقد يفصل جهاز الحماية أو يتسبب في تلف المكونات إذا لم تكن الحماية مناسبة.

سادساً: أين يُستخدم التوصيل على التوالي والتوازي؟

لكل طريقة استخدامات تختلف بحسب طبيعة الدائرة والهدف من التصميم.

أمثلة على التوصيل على التوالي

• توصيل البطاريات على التوالي لزيادة الجهد الكلي، مع بقاء السعة بالأمبير-ساعة كما هي عند استخدام بطاريات متطابقة.
• توصيل بعض المقاومات لتقسيم الجهد.
• توصيل عناصر في دوائر إلكترونية تتطلب مرور التيار نفسه عبرها.
• توصيل بعض وحدات الإضاءة، بشرط توافقها مع طريقة التشغيل ومصدر التغذية.

أمثلة على التوصيل على التوازي

• توصيل الأحمال الكهربائية في التمديدات المنزلية، بحيث يحصل كل حمل على جهد التغذية نفسه.
• توصيل البطاريات على التوازي لزيادة السعة بالأمبير-ساعة مع بقاء الجهد الاسمي كما هو، بشرط توافق البطاريات.
• توصيل المكثفات على التوازي لزيادة السعة الكلية.
• توصيل بعض فروع الدوائر الإلكترونية لتعمل بصورة مستقلة.

ملاحظة مهمة: لا يعني توصيل مصابيح LED على التوالي أو التوازي أنها ستعمل دائمًا بصورة صحيحة؛ إذ يجب مراعاة جهد التشغيل والتيار المطلوب، واستخدام دائرة تشغيل أو تحديد تيار مناسبة.

سابعاً: ما الفرق بين توصيل البطاريات على التوالي والتوازي؟

يستخدم التوصيل على التوالي والتوازي كثيرًا في أنظمة البطاريات والطاقة الشمسية، ويختلف تأثير كل طريقة في الجهد والسعة.

مثال: إذا وصلنا بطاريتين متماثلتين، جهد كل منهما 12 V وسعتهما 100 Ah:

عند التوصيل على التوالي

الجهد الكلي:

V = 12 + 12 = 24 V

السعة الكلية:

Ah = 100 Ah

عند التوصيل على التوازي

الجهد الكلي:

V = 12 V

السعة الكلية:

Ah = 100 + 100 = 200 Ah

وفي الحالتين، تكون الطاقة الاسمية الإجمالية:

Wh = V × Ah

Wh = 2400 Wh

أي إن طريقة التوصيل تغير الجهد والسعة، لكنها لا تغير الطاقة الاسمية الإجمالية الناتجة عن جمع البطاريتين.

تنبيه: يجب أن تكون البطاريات المتصلة معًا متوافقة من حيث الكيمياء والجهد والسعة وحالة الشحن، وأن تكون منظومة الحماية وإدارة البطاريات مناسبة. لا يُنصح بتوصيل بطاريات مختلفة عشوائيًا.

أسئلة شائعة حول التوصيل على التوالي والتوازي

الخلاصة

يعتمد الفرق بين التوصيل على التوالي والتوصيل على التوازي على طريقة اتصال المكونات، وكيفية توزيع التيار والجهد بينها.

في التوصيل على التوالي، يكون التيار متساويًا في جميع المكونات، ويتوزع الجهد بينها، بينما تساوي المقاومة المكافئة مجموع المقاومات.

أما في التوصيل على التوازي، فيكون الجهد متساويًا على جميع الفروع، ويتوزع التيار بينها، وتكون المقاومة المكافئة أقل من أصغر مقاومة في الفروع المتوازية.

إن فهم هذه القوانين يساعد على تحليل الدوائر الكهربائية وتصميمها واختيار طريقة التوصيل المناسبة لكل تطبيق.

تنبيه للسلامة: يجب فصل مصدر التغذية والتحقق من خلو الدائرة من الجهد قبل إجراء التوصيلات أو القياسات. وعند التعامل مع التمديدات واللوحات الكهربائية، ينبغي استخدام أجهزة قياس مناسبة واتباع إجراءات السلامة المعتمدة.

المصادر:

• OpenStax – Resistors in Series and Parallel
• OpenStax – Capacitors in Series and in Parallel
• OpenStax – Inductive and Capacitive Reactance
