ما وظيفة المقاومة الكهربائية في الدائرة الإلكترونية؟ تعد المقاومة الكهربائية (Resistor) من أهم المكونات الأساسية في الدوائر الإلكترونية. لذلك، نجدها في معظم اللوحات الإلكترونية وأجهزة التحكم والأنظمة الكهربائية التي تحتوي على دوائر إلكترونية.
تساعد معرفة وظيفة المقاومة الكهربائية على فهم طريقة عمل الدوائر الإلكترونية، وكيفية التحكم في التيار والجهد وحماية المكونات المختلفة.
تتحكم المقاومة في شدة التيار الكهربائي وفرق الجهد، إذ تعيق مرور التيار بقيمة محددة. وبفضل هذه الخاصية، تساعد على حماية المكونات الإلكترونية وتنظيم الإشارات وضبط طريقة عمل الدوائر المختلفة.
لكن هل تقتصر وظيفة المقاومة على تقليل التيار فقط؟ في الواقع، تؤدي المقاومة وظائف أخرى مهمة، مثل تقسيم الجهد، وضبط عمل الترانزستورات، وقياس التيار، والتحكم في الإشارات الإلكترونية.
في هذا المقال، سنتعرف على مبدأ عمل المقاومة الكهربائية وأهم وظائفها واستخداماتها. كما سنستعرض أمثلة حسابية تساعدك على فهم تطبيقاتها العملية.
ما مبدأ عمل المقاومة الكهربائية؟
تعتمد المقاومة الكهربائية على خاصية تحد من مرور التيار الكهربائي داخل المكون. وعندما يمر التيار عبرها، تتحول كمية من الطاقة الكهربائية إلى حرارة.
ويعتمد مقدار التيار المار في المقاومة على قيمتها وفرق الجهد المطبق بين طرفيها.
وتتبع المقاومة الأومية قانون أوم (Ohm’s Law)، الذي يوضح العلاقة بين الجهد والتيار والمقاومة:
قانون أوم:
V = I × R
حيث:
- V: فرق الجهد عبر المقاومة، ويُقاس بالفولت (V).
- I: شدة التيار المار في المقاومة، وتُقاس بالأمبير (A).
- R: قيمة المقاومة الكهربائية، وتُقاس بالأوم (Ω).
تعني هذه العلاقة أن زيادة المقاومة تؤدي إلى انخفاض شدة التيار عند ثبات الجهد. وعلى العكس، تؤدي زيادة الجهد إلى ارتفاع التيار عند ثبات المقاومة.
يمكنك الإطلاع على موضوع ما هي المقاومة الكهربائية وعلاقتها بقانون أوم – شرح شامل
مثال عملي:
لنفترض أننا وصلنا مقاومة قيمتها 100 أوم بمصدر جهد مستمر مقداره 10 فولت. في هذه الحالة، نحسب شدة التيار باستخدام العلاقة التالية:
I = V ÷ R
I = 10 ÷ 100 = 0.1 أمبير
أي أن التيار المار في المقاومة يساوي 100 ملي أمبير.
ملاحظة: ينطبق قانون أوم على العناصر الأومية التي تحافظ على علاقة خطية بين الجهد والتيار عند ثبات الظروف المؤثرة فيها، مثل درجة الحرارة. ومع ذلك، لا تتبع جميع المكونات الإلكترونية هذا السلوك؛ فالدايود والترانزستور، مثلًا، يمتلكان خصائص كهربائية مختلفة.

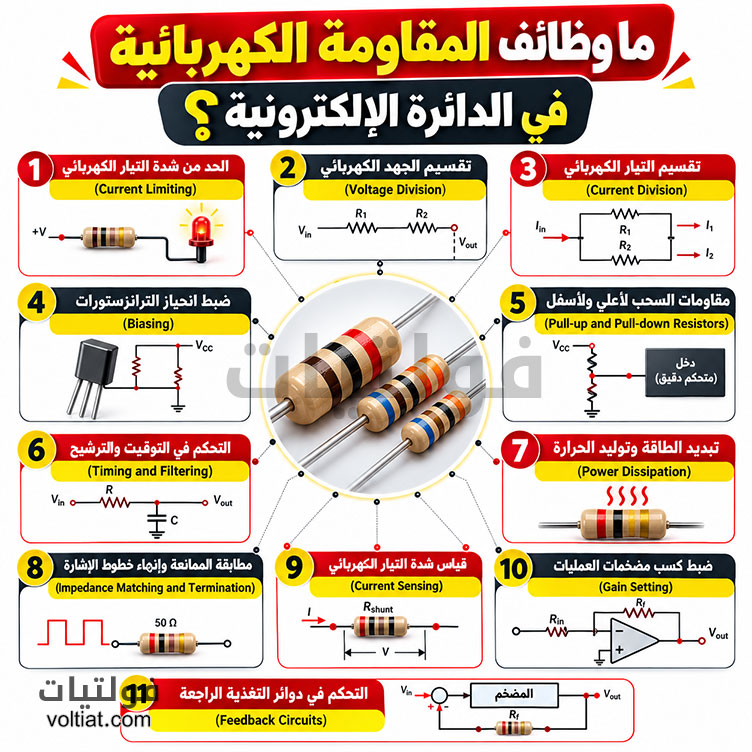

ما وظيفة المقاومة الكهربائية في الدائرة الإلكترونية؟
تختلف وظيفة المقاومة الكهربائية باختلاف موقعها داخل الدائرة وطبيعة المكونات المتصلة بها؛ فقد تتحكم في التيار، أو تقسم الجهد، أو تضبط الإشارات الإلكترونية.
1. الحد من شدة التيار الكهربائي (Current Limiting)
تحد المقاومة من شدة التيار المار في المكونات الإلكترونية، وتساعد على إبقائه ضمن الحدود المناسبة للتشغيل. وبهذه الطريقة، تقلل خطر ارتفاع التيار وتلف المكونات الحساسة.
ومن أشهر الأمثلة على ذلك توصيل مقاومة مع الصمام الثنائي الباعث للضوء (LED).
يحتاج هذا الصمام إلى تيار محدد حتى يعمل بصورة صحيحة. لذلك، نصل مقاومة على التوالي معه للتحكم في التيار وحماية الصمام من التلف.
مثال حسابي:
لنفترض أن لدينا القيم التالية:
- جهد مصدر التغذية: 12 فولت.
- جهد تشغيل LED: 2 فولت.
- التيار المطلوب: 20 ملي أمبير.
نحسب قيمة المقاومة باستخدام العلاقة:
R = (Vs − Vf) ÷ I
R = (12 − 2) ÷ 0.02
R = 500 أوم
إذن، نحتاج نظريًا إلى مقاومة قيمتها 500 أوم. لكن يمكننا اختيار قيمة قياسية قريبة، مثل 510 أوم.
وبذلك تحد المقاومة من التيار المار في الصمام، وتساعده على العمل ضمن الحدود المناسبة.
2. تقسيم الجهد الكهربائي (Voltage Division)
تساعد المقاومات على تقسيم الجهد الكهربائي بين عدة نقاط داخل الدائرة. فعندما نوصل مقاومتين أو أكثر على التوالي، يتوزع الجهد بينها بنسبة تتناسب مع قيم مقاومتها.
وتُعرف هذه الدائرة باسم مقسم الجهد (Voltage Divider).
قانون مقسم الجهد:
Vout = Vin × [R2 ÷ (R1 + R2)]
حيث:
- Vin: جهد الدخل.
- Vout: جهد الخرج.
- R1: المقاومة الأولى.
- R2: المقاومة الثانية.
وتدخل هذه الدائرة في تطبيقات إلكترونية متعددة، منها:
- إنشاء جهود مرجعية للدوائر الإلكترونية.
- ضبط انحياز قواعد الترانزستورات.
- خفض جهد إشارات الحساسات.
- تهيئة الإشارات لتتناسب مع مداخل المتحكمات الدقيقة.
ملاحظة مهمة: تفترض المعادلة عدم وجود حمل مؤثر على الخرج. أما عند توصيل حمل، فيجب مراعاة مقاومته عند حساب جهد الخرج؛ لأن الحمل قد يخفض قيمة الجهد الناتج.
3. تقسيم التيار الكهربائي (Current Division)
عند توصيل المقاومات على التوازي، يتوزع التيار الكلي بين الفروع المختلفة. ويعتمد مقدار التيار في كل فرع على قيمة مقاومته.
فعلى سبيل المثال، يمر تيار أكبر في الفرع ذي المقاومة الأقل، بينما يمر تيار أقل في الفرع ذي المقاومة الأعلى.
وتساعد هذه الخاصية على فهم توزيع التيارات داخل الدوائر متعددة الفروع. كما يستفيد منها المهندسون عند تصميم الدوائر التي تحتاج إلى توزيع التيار بين عدة مسارات متوازية.
قد يهمك: ما هو التيار الكهربائي؟ وما الفرق بين AC وDC وأين يستخدم كل منهما؟
4. ضبط انحياز الترانزستورات (Biasing)
تساعد المقاومات على ضبط ظروف تشغيل الترانزستورات وتحديد نقطة العمل المستمر (DC Operating Point).
ومن خلال اختيار قيم المقاومات المناسبة، يستطيع المصمم تشغيل الترانزستور في المنطقة المطلوبة، سواء استخدمه لتضخيم الإشارات أو للتبديل الإلكتروني.
فعلى سبيل المثال، تتحكم مقاومات الانحياز في جهد قاعدة الترانزستور وتياره، مما يساعد على تحقيق ظروف التشغيل المناسبة.
بالإضافة إلى ذلك، تدخل المقاومات في دوائر مضخمات العمليات (Operational Amplifiers) لضبط خصائص التشغيل والكسب.
5. مقاومات السحب لأعلى ولأسفل (Pull-up and Pull-down Resistors)
تساعد هذه المقاومات الدوائر الرقمية والمتحكمات الدقيقة (Microcontrollers) على تحديد المستوى المنطقي لخط الإشارة عندما لا تقوده إشارة فعالة.
وتنقسم إلى نوعين رئيسيين:
- مقاومة السحب لأعلى (Pull-up): تربط خط الإشارة بجهد التغذية، وتحافظ على المستوى المنطقي المرتفع (HIGH).
- مقاومة السحب لأسفل (Pull-down): تربط خط الإشارة بالأرضي، وتحافظ على المستوى المنطقي المنخفض (LOW).
وبذلك تمنع هذه المقاومات المداخل العائمة (Floating Inputs)، التي قد تسبب قراءات غير مستقرة أو استجابات غير متوقعة.
وتظهر أهميتها بوضوح في المتحكمات الدقيقة المستخدمة داخل أنظمة التحكم والأجهزة الإلكترونية.
6. التحكم في التوقيت والترشيح (Timing and Filtering)
عندما نوصل مقاومة مع مكثف كهربائي، نحصل على دائرة تُعرف باسم دائرة المقاومة والمكثف (RC Circuit).
تتحكم هذه الدائرة في زمن شحن المكثف وتفريغه. كما تدخل في تصميم مرشحات الإشارات الإلكترونية والتحكم في استجابتها للترددات المختلفة.
ويحسب المصمم الثابت الزمني للدائرة باستخدام العلاقة التالية:
τ = R × C
حيث:
- τ: الثابت الزمني، ويُقاس بالثواني.
- R: قيمة المقاومة بالأوم.
- C: سعة المكثف بالفاراد.
ماذا يعني الثابت الزمني عمليًا؟
عندما يشحن المكثف من الصفر عبر مقاومة في دائرة شحن بسيطة، يصل جهده إلى نحو 63.2% من جهد المصدر بعد مرور ثابت زمني واحد.
وتستخدم دوائر RC في تطبيقات متعددة، مثل:
- إنشاء تأخيرات زمنية في الدوائر الإلكترونية.
- تصميم المذبذبات الإلكترونية.
- بناء مرشحات الترددات المنخفضة والعالية.
- تقليل الاهتزازات الناتجة عن المفاتيح الميكانيكية (Debouncing).
7. تبديد الطاقة وتوليد الحرارة (Power Dissipation)
تحول المقاومة الطاقة الكهربائية إلى طاقة حرارية أثناء مرور التيار خلالها. وتُعرف الطاقة التي تتحول إلى حرارة بمفهوم القدرة الكهربائية المستهلكة أو المبددة في المقاومة.
ويمكننا حساب القدرة باستخدام إحدى المعادلات التالية:
P = V × I
P = I² × R
P = V² ÷ R
حيث:
- P: القدرة الكهربائية بالواط (W).
- V: فرق الجهد بالفولت.
- I: شدة التيار بالأمبير.
- R: قيمة المقاومة بالأوم.
تساعدنا هذه المعادلات على تحديد مقدار الحرارة الناتجة عن المقاومة، وبالتالي اختيار قدرتها الاسمية المناسبة.
فعلى سبيل المثال، لا يمكننا استخدام مقاومة قدرتها ربع واط في تطبيق يتطلب منها تبديد قدرة تتجاوز حدودها المسموح بها.
ملاحظة: في دوائر التيار المتردد، نستخدم قيم الجهد والتيار الفعالة (RMS) لحساب القدرة المستهلكة في المقاومة الأومية المثالية.
8. مطابقة الممانعة وإنهاء خطوط الإشارة (Impedance Matching and Termination)
تساعد المقاومات على مطابقة الممانعة بين الدوائر الإلكترونية وخطوط نقل الإشارات.
كما نستخدمها لإنهاء خطوط الإشارة (Termination)، بهدف تقليل انعكاسات الإشارات وتحسين جودة نقل البيانات.
وتبرز أهمية هذه الوظيفة في أنظمة الاتصالات والدوائر الرقمية عالية السرعة. ففي هذه الأنظمة، قد تؤدي انعكاسات الإشارات إلى تشوه البيانات أو حدوث أخطاء في الاتصال.
9. قياس شدة التيار الكهربائي (Current Sensing)
يمكننا قياس شدة التيار باستخدام مقاومة صغيرة القيمة تُعرف باسم مقاومة تحويل التيار (Shunt Resistor).
عندما يمر التيار عبر هذه المقاومة، ينشأ فرق جهد صغير بين طرفيها. بعد ذلك، تقيس دائرة إلكترونية أو مضخم قياس هذا الجهد لتحديد قيمة التيار.
ونحسب التيار باستخدام قانون أوم:
I = V ÷ R
وتدخل هذه الطريقة في تطبيقات عديدة، منها:
- دوائر شحن البطاريات.
- مزودات الطاقة.
- أنظمة التحكم بالمحركات.
- أنظمة مراقبة التيار وحمايتها.
وتتميز هذه الطريقة ببساطتها؛ إذ نستطيع تحديد التيار من خلال قياس فرق الجهد على مقاومة صغيرة معروفة القيمة.
10. ضبط كسب مضخمات العمليات (Gain Setting)
تتحكم المقاومات المتصلة بمضخمات العمليات (Op-Amps) في مقدار تكبير الإشارات الكهربائية.
فعلى سبيل المثال، يحسب المصمم كسب الجهد في المضخم العاكس (Inverting Amplifier) باستخدام العلاقة التالية:
Av = −(Rf ÷ Rin)
حيث:
- Av: كسب الجهد.
- Rf: مقاومة التغذية الراجعة.
- Rin: مقاومة الدخل.
ومن خلال تغيير قيم هذه المقاومات، نستطيع التحكم في مقدار تضخيم الإشارة وفق تصميم الدائرة وخصائص مضخم العمليات.
وتستخدم هذه الدوائر في معالجة إشارات الحساسات والأنظمة الإلكترونية وأجهزة القياس.
11. التحكم في دوائر التغذية الراجعة (Feedback Circuits)
تؤدي المقاومات دورًا مهمًا في دوائر التغذية الراجعة، إذ تساعد على ضبط خصائص الدائرة والتحكم في أدائها.
وتظهر هذه الوظيفة في تطبيقات إلكترونية متعددة، مثل:
- مضخمات العمليات.
- منظمات الجهد.
- دوائر التحكم الإلكترونية.
- دوائر تنظيم الإشارات.
وتؤثر قيم المقاومات داخل شبكة التغذية الراجعة في خصائص مهمة، مثل كسب الجهد ومستوى الخرج في بعض أنواع الدوائر.

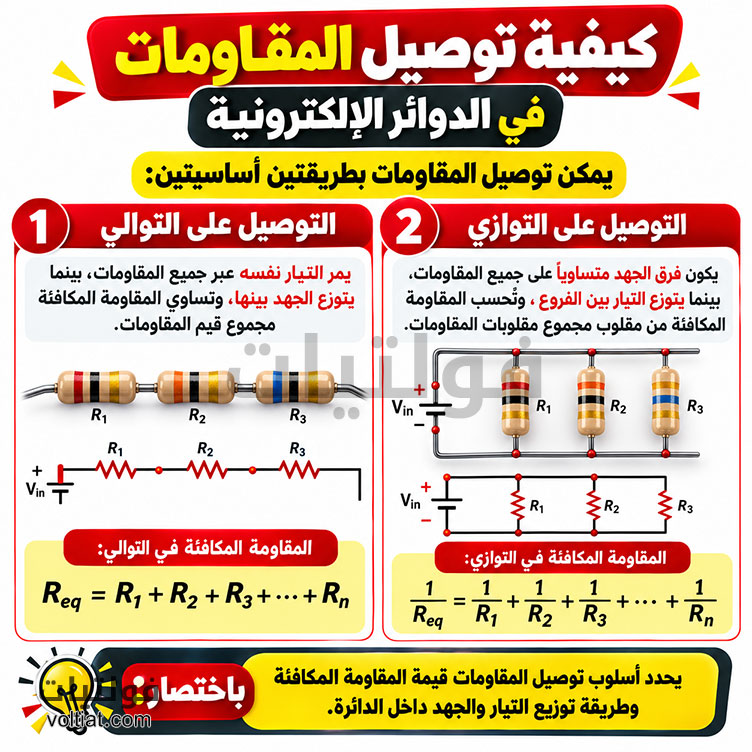

كيفية توصيل المقاومات في الدوائر الإلكترونية
يمكننا توصيل المقاومات بأكثر من طريقة. وتؤثر طريقة التوصيل في قيمة المقاومة المكافئة، وكذلك في توزيع التيار والجهد داخل الدائرة.
توصيل المقاومات على التوالي (Series Connection)
عندما نوصل المقاومات على التوالي، يمر التيار نفسه عبر جميع المقاومات، بينما يتوزع الجهد بينها.
ونحسب المقاومة المكافئة بجمع قيم المقاومات:
Rtotal = R1 + R2 + R3
توصيل المقاومات على التوازي (Parallel Connection)
أما عند توصيل المقاومات على التوازي، فيتساوى فرق الجهد على جميع المقاومات، بينما يتوزع التيار بين الفروع.
ونحسب المقاومة المكافئة باستخدام العلاقة التالية:
1 ÷ Rtotal = (1 ÷ R1) + (1 ÷ R2) + (1 ÷ R3)
وعندما تحتوي الدائرة على مقاومتين فقط، يمكننا استخدام المعادلة المختصرة:
Rtotal = (R1 × R2) ÷ (R1 + R2)
لمزيد من التفاصيل حول ذلك اقرأ مقال توصيل المقاومات على التوالي والتوازي
ما أنواع المقاومات الكهربائية؟
تتوفر أنواع متعددة من المقاومات المستخدمة في الدوائر الإلكترونية. وتختلف هذه الأنواع حسب طريقة التصنيع والخصائص الفنية والتطبيقات المناسبة لكل منها.
ومن أبرز الأنواع الشائعة:
- مقاومات الفيلم الكربوني (Carbon Film): تستخدم في العديد من التطبيقات الإلكترونية العامة، وتتميز بتكلفتها المنخفضة.
- مقاومات الفيلم المعدني (Metal Film): توفر عادةً دقة جيدة واستقرارًا حراريًا وضوضاء إلكترونية منخفضة.
- المقاومات السلكية (Wirewound Resistors): يصنعها المصنع من سلك مقاوم يلفه حول قلب عازل. لذلك، تناسب التطبيقات التي تتطلب تحمل قدرة كهربائية مرتفعة.
- مقاومات أكسيد المعدن (Metal Oxide): توفر خصائص مناسبة لبعض التطبيقات التي تتطلب تحملًا حراريًا جيدًا.
- المقاومات السطحية (SMD Resistors): تتميز بحجمها الصغير، ويركبها المصنع مباشرة على سطح لوحات الدوائر المطبوعة (PCB).
إلى جانب ذلك، توجد أنواع أخرى تتغير مقاومتها وفق عوامل خارجية، مثل درجة الحرارة أو شدة الضوء.
ما الفرق بين المقاومة الثابتة والمقاومة المتغيرة؟
يكمن الفرق الأساسي بين المقاومة الثابتة والمقاومة المتغيرة في إمكانية تغيير قيمة المقاومة أثناء الاستخدام.
المقاومة الثابتة (Fixed Resistor):
تمتلك هذه المقاومة قيمة محددة لا يستطيع المستخدم تغييرها يدويًا. وتساعد على تحديد التيار والجهد وضبط خصائص الدوائر الإلكترونية.
المقاومة المتغيرة (Variable Resistor):
تتيح هذه المقاومة تغيير قيمتها للتحكم في التيار أو الجهد. ومن أشهر أمثلتها:
- المقاومة المتغيرة (Potentiometer).
- المقاومة القابلة للضبط (Trimmer).
وتدخل هذه الأنواع في تطبيقات مثل ضبط مستوى الصوت والتحكم في بعض الإعدادات الإلكترونية ومعايرة الدوائر.
ماذا يحدث إذا لم نستخدم المقاومة في الدائرة الإلكترونية؟
يعتمد تأثير غياب المقاومة على تصميم الدائرة وطبيعة المكونات الموجودة فيها.
ففي بعض التطبيقات، قد يؤدي غياب وسيلة مناسبة لتحديد التيار إلى مرور تيار يتجاوز الحدود المسموح بها. ونتيجة لذلك، ترتفع درجة حرارة المكونات الإلكترونية، وقد تتعرض للتلف.
فعلى سبيل المثال، قد يتلف الصمام الثنائي الباعث للضوء (LED) إذا وصلناه مباشرة بمصدر جهد دون استخدام وسيلة مناسبة لتحديد التيار.
ومع ذلك، لا تحتاج جميع الدوائر إلى مقاومة بالطريقة نفسها؛ إذ يمكننا استخدام وسائل أخرى للتحكم في التيار، مثل مصادر التيار الثابتة ودوائر التحكم الإلكترونية.
ما الأمور التي يجب مراعاتها عند اختيار المقاومة الكهربائية؟
يساعد فهم وظيفة المقاومة الكهربائية في اختيار النوع والقيمة والقدرة المناسبة لكل تطبيق، مما يضمن تشغيل الدائرة ضمن الحدود المطلوبة.
1. القدرة الاسمية (Power Rating)
تعبر القدرة الاسمية عن أقصى قدرة كهربائية تستطيع المقاومة تبديدها بأمان ضمن ظروف التشغيل المحددة.
ومن القيم الشائعة للقدرة الاسمية:
- ⅛ واط.
- ¼ واط.
- ½ واط.
- 1 واط.
- 2 واط.
إذا تجاوزت القدرة المبددة الحد الاسمي للمقاومة، ترتفع درجة حرارتها وقد تتعرض للتلف. لذلك، احرص على اختيار قدرة مناسبة، مع مراعاة درجة الحرارة المحيطة وظروف التبريد.
2. السماحية (Tolerance)
توضح السماحية نسبة الاختلاف المحتملة بين قيمة المقاومة الفعلية وقيمتها الاسمية.
ومن القيم الشائعة ±1% و±5%.
وتحتاج الدوائر الإلكترونية الدقيقة إلى مقاومات ذات سماحية منخفضة؛ لأنها تساعد على تحقيق دقة أفضل في الأداء.
3. معامل درجة الحرارة (Temperature Coefficient)
يوضح معامل درجة الحرارة مقدار تغير قيمة المقاومة عند تغير درجة حرارتها.
لذلك، تحتاج الدوائر الإلكترونية الدقيقة إلى مقاومات ذات معامل حراري منخفض؛ حتى تحافظ على استقرار أدائها عند تغير درجة الحرارة.
4. نوع المقاومة (Resistor Type)
يجب اختيار نوع المقاومة وفق طبيعة التطبيق ومتطلباته. بالإضافة إلى ذلك، ينبغي مراعاة خصائصها من حيث الضوضاء الإلكترونية والحث الكهربائي وتحمل القدرة والاستقرار الحراري والحجم.
الخلاصة: ما وظيفة المقاومة الكهربائية في الدائرة الإلكترونية؟
تتحكم المقاومة الكهربائية في شدة التيار وفرق الجهد داخل الدائرة الإلكترونية، وذلك من خلال إعاقة مرور التيار بقيمة محددة. وتعد هذه وظيفة المقاومة الكهربائية المهمة التي لا يمكن الاستغناء عنها في كثير من الدوائر الإلكترونية.
وبفضل هذه الخاصية، تؤدي المقاومة وظائف متنوعة؛ فهي تحد من التيار، وتقسم الجهد، وتضبط انحياز الترانزستورات، وتساعد على قياس التيار وتضخيم الإشارات والتحكم في التوقيت.
وباختصار، لا تقتصر وظيفة المقاومة الكهربائية على الحد من التيار، بل تشمل مجموعة من المهام التي تساعد على تنظيم عمل الدوائر الإلكترونية وتحسين أدائها.
كما تسهم في تحسين جودة الإشارات الإلكترونية وحماية المكونات وضبط ظروف تشغيلها. ولهذا السبب، تُعد المقاومة من أكثر المكونات استخدامًا وأهمية في تصميم الدوائر الإلكترونية الحديثة.
المصادر: pressbooks.bccampus، phys.libretexts
