تعد المقاومات من المكونات الأساسية في الدوائر الإلكترونية، وتوجد بأشكال وأنواع متعددة تختلف بحسب طريقة استخدامها وقيمتها وطريقة ضبطها. ومن أكثر الأنواع شيوعاً المقاومة الثابتة (Fixed Resistor) والمقاومة المتغيرة (Variable Resistor).
في هذا المقال، سنتعرف على طريقة عمل كل نوع، وأهم أنواعه واستخداماته، ثم نوضح الفرق بينهما وكيفية اختيار المقاومة المناسبة للتطبيق.
ما هي المقاومة الثابتة؟
المقاومة الثابتة (Fixed Resistor) هي مكون إلكتروني سلبي يتكون عادةً من طرفين، وتكون له قيمة مقاومة محددة أثناء التصنيع. ولا يستطيع المستخدم تغيير هذه القيمة أثناء التشغيل العادي.
تقاس المقاومة بوحدة الأوم (Ω)، وقد تكون قيمتها مثل 100 Ω أو 1 kΩ أو 10 kΩ.
وتعمل المقاومة على الحد من التيار والتحكم في الجهد داخل الدائرة وفق العلاقة التي يوضحها قانون أوم:
V = I × R
حيث:
- V هو الجهد بالفولت.
- I هو التيار بالأمبير.
- R هي المقاومة بالأوم.
كيف تعمل المقاومة الثابتة؟
عند مرور التيار الكهربائي في المقاومة، تعارض المقاومة حركة الشحنات الكهربائية، وينتج عن ذلك هبوط في الجهد وتبدد جزء من الطاقة على شكل حرارة.
وتعتمد قيمة المقاومة في العنصر المقاوم على خصائص المادة المستخدمة في تصنيعه، وطول المسار المقاوم ومساحة مقطعه.
فعلى سبيل المثال، إذا كانت الدائرة تحتاج إلى قيمة مقاومة ثابتة للحد من التيار المار في LED، فيمكن اختيار مقاومة مناسبة بدلًا من استخدام عنصر قابل للضبط.

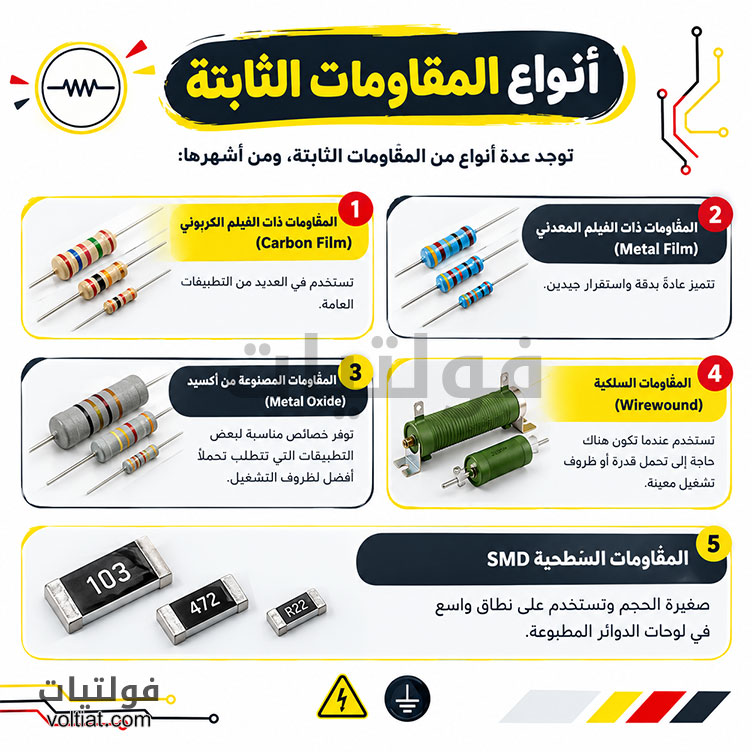

أنواع المقاومات الثابتة
توجد عدة أنواع من المقاومات الثابتة، ومن أشهرها:
- المقاومات ذات الفيلم الكربوني (Carbon Film): تستخدم في العديد من التطبيقات العامة.
- المقاومات ذات الفيلم المعدني (Metal Film): تتميز عادةً بدقة واستقرار جيدين.
- المقاومات المصنوعة من أكسيد المعدن (Metal Oxide): توفر خصائص مناسبة لبعض التطبيقات التي تتطلب تحملًا أفضل لظروف التشغيل.
- المقاومات السلكية (Wirewound): تستخدم عندما تكون هناك حاجة إلى تحمل قدرة أو ظروف تشغيل معينة.
- المقاومات السطحية SMD: صغيرة الحجم وتستخدم على نطاق واسع في لوحات الدوائر المطبوعة.
استخدامات المقاومة الثابتة
تستخدم المقاومة الثابتة في تطبيقات إلكترونية كثيرة، من أبرزها:
- تحديد أو الحد من التيار.
- حماية بعض المكونات مثل LED.
- تقسيم الجهد باستخدام مقاومتين أو أكثر.
- إنشاء دوائر السحب لأعلى (Pull-up) أو السحب لأسفل (Pull-down).
- ضبط نقاط الانحياز في بعض الدوائر الإلكترونية.
- تحديد قيم تشغيل ثابتة في الدوائر المختلفة.
فعلى سبيل المثال، يمكن استخدام مقاومتين ثابتتين لتكوين مقسم جهد (Voltage Divider) والحصول على جهد أقل من جهد المصدر.
ما هي المقاومة المتغيرة؟
المقاومة المتغيرة (Variable Resistor) هي مكوّن يسمح بتغيير قيمة المقاومة ضمن نطاق محدد، وذلك إما باستخدام وسيلة ميكانيكية مثل محور دوار أو منزلق، أو باستخدام التحكم الإلكتروني في بعض الأنواع.
ويعتمد مبدأ عمل كثير من المقاومات المتغيرة الميكانيكية على وجود عنصر مقاوم وملامس متحرك يُعرف باسم الماسحة (Wiper).
عند تحريك الماسحة، تتغير قيمة المقاومة بين طرفها وأحد طرفي العنصر المقاوم. ومن المهم الانتباه إلى أن عبارة «المقاومة المتغيرة» تشمل عدة أنواع، ولكل نوع طريقة استخدام مختلفة.

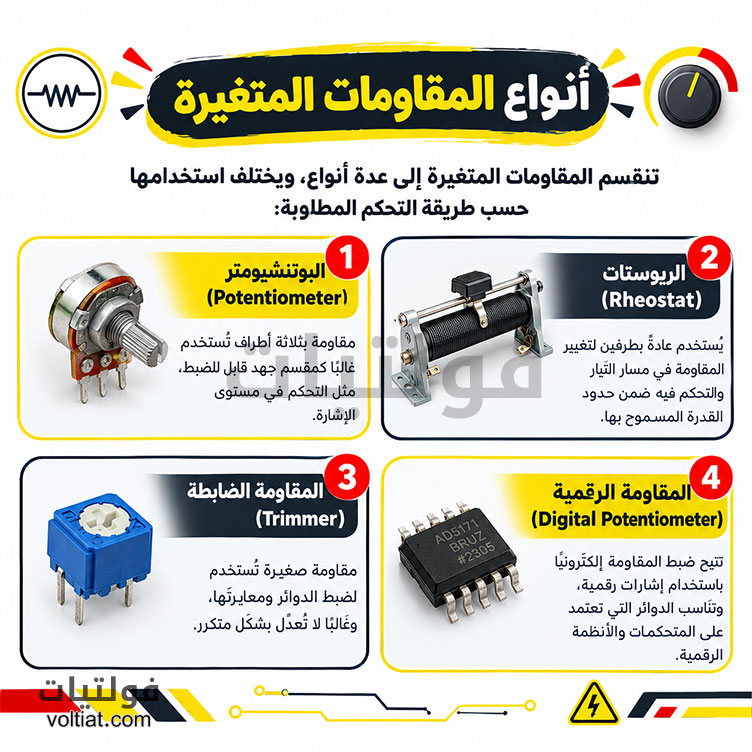

أنواع المقاومات المتغيرة
1. البوتنشيومتر (Potentiometer)
البوتنشيومتر هو مقاومة متغيرة بثلاثة أطراف، ويستخدم غالبًا كمقسم جهد قابل للضبط.
يتصل الطرفان الخارجيان بطرفي العنصر المقاوم، بينما يتصل الطرف الأوسط بالماسحة.
عند تدوير المحور أو تحريك المنزلق، تتغير قيمة المقاومة بين الطرف الأوسط وأحد الطرفين الخارجيين، وبذلك يمكن تغيير جهد الخرج.
ومن استخداماته:
- ضبط مستوى الإشارة.
- التحكم في بعض إعدادات الأجهزة.
- معايرة الدوائر.
- ضبط جهد في بعض التطبيقات الإلكترونية.
2. الريوستات (Rheostat)
الريوستات هو ترتيب لاستخدام مقاومة متغيرة بهدف التحكم في التيار، ويُستخدم عادةً من خلال طرفين فقط.
عند تحريك الماسحة تتغير المقاومة الموجودة في مسار التيار، وبالتالي يمكن التحكم في التيار ضمن حدود التصميم والقدرة المسموح بها.
ولا يعني ذلك أن أي ريوستات يمكنه التحكم في أي حمل؛ إذ يجب مراعاة قيمة المقاومة والقدرة الاسمية وظروف التشغيل.
3. المقاومة الضابطة (Trimmer)
المقاومة الضابطة أو Trimmer هي مقاومة متغيرة صغيرة تستخدم غالبًا لضبط الدائرة أثناء التصنيع أو المعايرة أو الصيانة.
وعادةً لا يُقصد بها التعديل المتكرر من المستخدم، بل تضبط مرة أو عددًا محدودًا من المرات وفق حاجة الدائرة.
4. المقاومة الرقمية (Digital Potentiometer)
المقاومة الرقمية هي مكوّن إلكتروني يحاكي وظيفة البوتنشيومتر، لكن قيمة المقاومة تُضبط بواسطة إشارات رقمية بدلًا من استخدام ماسحة ميكانيكية.
وتستخدم في بعض الدوائر التي تحتاج إلى ضبط إلكتروني يمكن التحكم فيه بواسطة متحكم دقيق أو نظام رقمي.
استخدامات المقاومة المتغيرة
تستخدم المقاومات المتغيرة في الحالات التي تحتاج فيها الدائرة إلى ضبط أو معايرة قيمة معينة.
ومن أمثلتها:
- التحكم في مستوى الإشارة.
- ضبط إعدادات بعض الأجهزة الإلكترونية.
- معايرة الدوائر.
- ضبط جهد أو إشارة في بعض التطبيقات.
- التحكم في بعض الدوائر التي تسمح بتغيير المقاومة.
- إجراء الضبط الأولي أثناء تصنيع الجهاز أو صيانته.
ويعتمد الاستخدام الفعلي على نوع المقاومة المتغيرة وطريقة توصيلها وقدرتها الكهربائية.

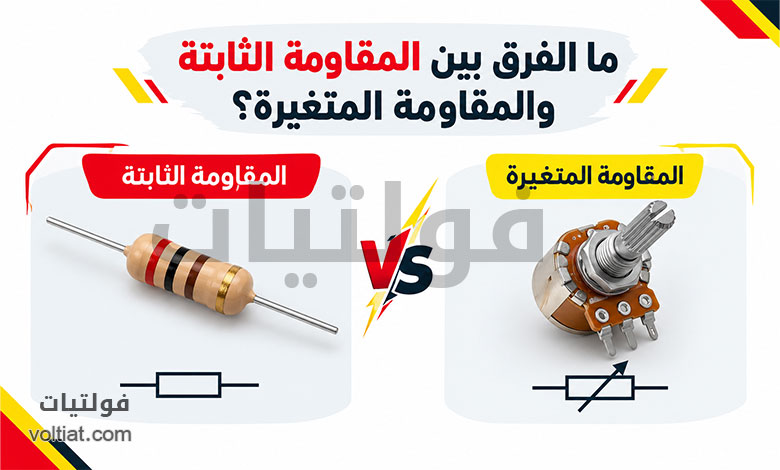

ما الفرق بين المقاومة الثابتة والمقاومة المتغيرة؟
يمكن تلخيص الفرق بين المقاومة الثابتة والمقاومة المتغيرة في أن الأولى توفر قيمة مقاومة محددة، بينما تسمح الثانية بتغيير قيمة المقاومة ضمن نطاق معين.
| وجه المقارنة | المقاومة الثابتة | المقاومة المتغيرة |
|---|---|---|
| قيمة المقاومة | ثابتة | قابلة للتعديل ضمن نطاق محدد |
| عدد الأطراف | غالبًا طرفان | طرفان أو ثلاثة بحسب النوع |
| إمكانية الضبط | غير متاحة أثناء الاستخدام العادي | متاحة |
| الأجزاء المتحركة | لا توجد عادةً | موجودة في الأنواع الميكانيكية |
| الاستخدام الأساسي | الحصول على قيمة مقاومة ثابتة | الضبط والمعايرة والتحكم |
| أشهر الأنواع | فيلم معدني، فيلم كربوني، SMD، سلكية | Potentiometer، Rheostat، Trimmer |
| الاستقرار | مرتفع عادةً | يعتمد على النوع وطريقة الاستخدام |
| التآكل | لا توجد نقاط تلامس متحركة | قد يحدث تآكل في الأنواع الميكانيكية مع الاستخدام المتكرر |
متى تستخدم المقاومة الثابتة؟
تكون المقاومة الثابتة الخيار المناسب عندما تكون قيمة المقاومة المطلوبة معروفة ولا توجد حاجة إلى تغييرها أثناء تشغيل الدائرة.
ومن أمثلة ذلك:
- تحديد تيار LED.
- إنشاء مقسم جهد ثابت.
- تحديد قيمة انحياز معينة.
- استخدام مقاومات Pull-up أو Pull-down.
- ضبط مقاومة ثابتة في دائرة إلكترونية.
كما تتميز هذه المقاومات عادةً ببساطة تركيبها وعدم وجود أجزاء متحركة، ولذلك تكون مناسبة للعديد من التطبيقات الإلكترونية.
متى تستخدم المقاومة المتغيرة؟
تكون المقاومة المتغيرة مناسبة عندما تحتاج الدائرة إلى تغيير قيمة المقاومة أو ضبطها. فعلى سبيل المثال، قد تحتاج إلى ضبط إعداد معين أثناء اختبار الجهاز أو معايرته. وفي هذه الحالة يمكن استخدام Potentiometer أو Trimmer بحسب طبيعة التطبيق.
أما إذا كانت قيمة المقاومة المطلوبة ثابتة ومعروفة منذ البداية، فلا توجد عادةً حاجة لاستخدام عنصر متغير.
هل المقاومة المتغيرة أفضل من المقاومة الثابتة؟
لا يمكن القول إن أحدهما أفضل بشكل مطلق؛ فالاختيار يعتمد على وظيفة الدائرة. إذا كانت الدائرة تحتاج إلى قيمة مقاومة ثابتة، فالمقاومة الثابتة تكون الخيار الأبسط والأكثر ملاءمة عادةً.
أما إذا كانت هناك حاجة إلى الضبط أو المعايرة أو التحكم، فقد تكون المقاومة المتغيرة هي الخيار المناسب. لذلك، لا يتعلق الأمر بأفضلية نوع على الآخر، وإنما بمتطلبات التطبيق الإلكتروني.
ما الذي يجب مراعاته عند اختيار المقاومة؟
لا يعتمد اختيار المقاومة على قيمة الأوم فقط، بل يجب مراعاة عدة عوامل، من أهمها:
قيمة المقاومة
يجب اختيار قيمة المقاومة المناسبة للدائرة وفق الجهد والتيار المطلوبين.
القدرة الاسمية
يجب التأكد من أن المقاومة قادرة على تحمل القدرة التي ستتبدد فيها.
يمكن حساب القدرة في بعض الحالات باستخدام العلاقة:
P = I² × R
كما يمكن حسابها باستخدام:
P = V² ÷ R
حيث تمثل P القدرة بالواط.
ويجب اختيار مقاومة ذات قدرة اسمية مناسبة، مع مراعاة ظروف التشغيل ودرجة الحرارة.
التفاوت (Tolerance)
يشير التفاوت إلى مقدار الاختلاف المسموح به بين القيمة الاسمية للمقاومة وقيمتها الفعلية.
فعلى سبيل المثال، قد تكون المقاومة مكتوبًا عليها:
1 kΩ ±5%
وهذا يعني أن قيمتها الفعلية تقع ضمن النطاق المسموح به وفق نسبة التفاوت المحددة.
درجة الحرارة والاستقرار
تتغير قيمة بعض المقاومات مع تغير درجة الحرارة. لذلك، في التطبيقات التي تتطلب دقة واستقرارًا مرتفعين، يجب اختيار النوع المناسب وفق معامل درجة الحرارة وظروف التشغيل.
نوع المقاومة المتغيرة
عند اختيار مقاومة متغيرة، يجب تحديد ما إذا كان التطبيق يحتاج إلى Potentiometer أو Rheostat أو Trimmer أو Digital Potentiometer، لأن طريقة التوصيل والاستخدام تختلف من نوع إلى آخر.
رموز المقاومة الثابتة والمتغيرة في المخططات
عند قراءة المخططات الإلكترونية، تظهر المقاومة الثابتة عادةً باستخدام رمز مقاومة تقليدي، وقد يُرسم على شكل خط متعرج في بعض المعايير أو على شكل مستطيل في معايير أخرى.
أما المقاومة المتغيرة، فيُضاف إلى رمز المقاومة عادةً سهم يشير إلى العنصر المقاوم للدلالة على إمكانية تغيير القيمة.
ويجب الانتباه إلى أن شكل الرمز قد يختلف حسب المعيار المستخدم في المخطط، مثل المعايير الأمريكية أو الأوروبية.
هل يمكن استخدام المقاومة المتغيرة بدل المقاومة الثابتة؟
يمكن ذلك في بعض الدوائر من الناحية الوظيفية، ولكن ليس بالضرورة أن يكون الخيار الأفضل. فالمقاومة المتغيرة قد تكون أكثر تعقيدًا أو أكبر حجمًا أو أكثر عرضة للتآكل إذا كانت ميكانيكية. كما يجب التأكد من قدرتها على تحمل التيار والقدرة المطلوبة.
لذلك، إذا كانت قيمة المقاومة ثابتة ومعروفة ولا توجد حاجة إلى تعديلها، فمن الأفضل عادةً استخدام مقاومة ثابتة مناسبة.
ما الفرق بين البوتنشيومتر والريوستات؟
كلاهما يمكن أن يعتمد على عنصر مقاوم وملامس متحرك، لكن طريقة الاستخدام تختلف. البوتنشيومتر يستخدم عادةً بثلاثة أطراف كمقسم جهد قابل للضبط. أما الريوستات فيُستخدم عادةً بطرفين لتغيير المقاومة في مسار التيار.
وهذا يعني أن الفرق الأساسي يرتبط بطريقة التوصيل والوظيفة المطلوبة من العنصر في الدائرة.
هل تتلف المقاومة المتغيرة مع الاستخدام؟
قد تتعرض المقاومات المتغيرة الميكانيكية للتآكل مع كثرة الاستخدام، لأن حركة الماسحة تؤدي إلى احتكاك مع العنصر المقاوم.
وقد تظهر مع مرور الوقت أعراض مثل عدم استقرار الإشارة أو حدوث ضوضاء كهربائية أثناء تحريك محور المقاومة.
أما المقاومات الرقمية فلا تحتوي على ماسحة ميكانيكية بالطريقة التقليدية، لكنها تعتمد على دوائر إلكترونية لها حدود ومواصفات تشغيل خاصة.
الخلاصة
يكمن الفرق بين المقاومة الثابتة والمقاومة المتغيرة في إمكانية ضبط قيمة المقاومة. فالمقاومة الثابتة توفر قيمة محددة وتناسب التطبيقات التي لا تحتاج إلى تعديل مستمر، مثل تحديد التيار وتقسيم الجهد وضبط الانحياز.
في المقابل، تسمح المقاومة المتغيرة بتعديل قيمة المقاومة ضمن نطاق معين، ولذلك تستخدم في الضبط والمعايرة والتحكم في بعض الدوائر.
وعند اختيار أي نوع، لا يكفي النظر إلى قيمة المقاومة بالأوم، بل يجب أيضاً مراعاة القدرة الاسمية والتفاوت ودرجة الحرارة ونوع المقاومة وطريقة استخدامها في الدائرة.
