قد يحدث القصر الكهربائي فجأة داخل دائرة كهربائية أو لوحة إلكترونية، فيرتفع التيار بشكل كبير خلال فترة قصيرة. وقد يؤدي ذلك إلى فصل وسيلة الحماية أو تلف بعض المكونات إذا لم تكن الدائرة محمية بالشكل المناسب.
فما هو القصر الكهربائي؟ ولماذا يرتفع التيار عند حدوثه؟ وما الفرق بينه وبين الحمل الزائد؟ وكيف يمكن اكتشافه والحماية منه؟
سنتعرف في هذا المقال على مفهوم القصر الكهربائي، وأهم أسبابه ونتائجه في الدوائر الإلكترونية، إلى جانب طرق اكتشافه والحماية منه.
ما هو القصر الكهربائي؟
القصر الكهربائي هو اتصال غير مقصود بين نقطتين تختلفان في الجهد، وينشأ عنه مسار كهربائي منخفض المقاومة مقارنة بالمسار الطبيعي للدائرة.
في التشغيل الطبيعي، يمر التيار من مصدر الطاقة عبر المسار المصمم له والحمل الكهربائي، ثم يعود إلى المصدر. ويحدد الحمل والمكونات الأخرى قيمة التيار المار في الدائرة.
أما عند حدوث القصر، فيظهر مسار جانبي منخفض المقاومة. لذلك يمكن أن يرتفع التيار إلى قيمة كبيرة جدًا، تعتمد على جهد المصدر وممانعة الدائرة وقدرة مصدر الطاقة.
ويُسمى القصر الكهربائي أيضًا قصر الدائرة، بينما يستخدم البعض في الحديث اليومي مصطلح الشورت للدلالة على الحالة نفسها.
ماذا يحدث للتيار عند حدوث القصر؟
يمكن فهم القصر الكهربائي بسهولة من خلال قانون أوم:
I = V / R
حيث:
- I هو التيار الكهربائي.
- V هو فرق الجهد.
- R هي المقاومة الكهربائية.
عندما تنخفض المقاومة في المسار غير المقصود بشكل كبير، يمكن أن يرتفع التيار بدرجة كبيرة إذا كان مصدر الجهد قادرًا على توفيره.
لكن التيار في الدائرة الحقيقية لا يصبح لا نهائيًا. فهناك دائمًا مقاومة وممانعة في مصدر الطاقة والأسلاك والتوصيلات ومسار القصر نفسه.
لذلك يمكن القول إن شدة تيار القصر تعتمد على ممانعة الحلقة الكاملة التي يمر فيها تيار العطل، وليس على مقاومة نقطة القصر وحدها.
ويمكنك التوسع في فهم هذه العلاقة من خلال مقال ما هو قانون أوم؟ شرح العلاقة بين الجهد والتيار والمقاومة.
كيف يحدث القصر الكهربائي في الدوائر الإلكترونية؟
تعمل الدائرة الإلكترونية في الظروف الطبيعية وفق مسارات محددة. يمر التيار عبر المكونات المصممة للتحكم فيه أو استخدامه، مثل المقاومات ومصابيح LED والدوائر المتكاملة والمحركات.
لكن اتصال نقطتين يفترض أن تبقيا منفصلتين يمكن أن ينشئ مسارًا منخفض المقاومة. ونتيجة لذلك، يتغير توزيع التيار والجهد في الدائرة.

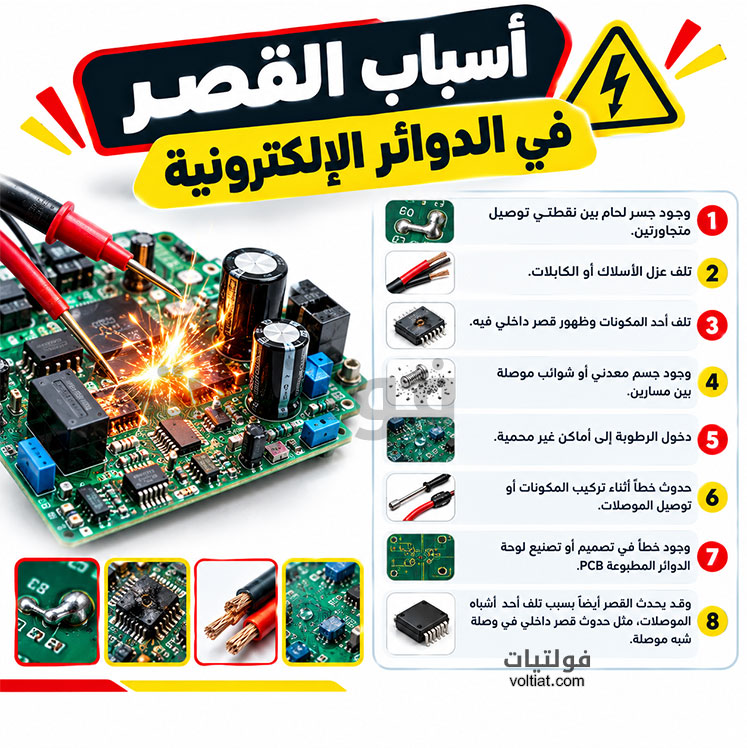

أبرز أسباب القصر في الدوائر الإلكترونية
توجد عدة أسباب يمكن أن تؤدي إلى حدوث القصر الكهربائي، ومن أهمها:
- وجود جسر لحام بين نقطتي توصيل متجاورتين.
- تلف عزل الأسلاك أو الكابلات.
- تلف أحد المكونات وظهور قصر داخلي فيه.
- وجود جسم معدني أو شوائب موصلة بين مسارين.
- دخول الرطوبة إلى أماكن غير محمية.
- حدوث خطأ أثناء تركيب المكونات أو توصيل الموصلات.
- وجود خطأ في تصميم أو تصنيع لوحة الدوائر المطبوعة PCB.
وقد يحدث القصر أيضاً بسبب تلف أحد أشباه الموصلات، مثل حدوث قصر داخلي في وصلة شبه موصلة.
ماذا يحدث للدائرة عند حدوث القصر؟
تختلف النتائج حسب مصدر الطاقة ومكان القصر وطبيعة الدائرة ووسائل الحماية المستخدمة.
لكن يمكن أن تظهر عدة نتائج مهمة.
ارتفاع تيار العطل
ينخفض مسار المقاومة بشكل كبير، لذلك قد يرتفع التيار إلى قيمة عالية جدًا خلال فترة قصيرة.
وتحدد ممانعة المصدر والتوصيلات ومسار القصر مقدار التيار الفعلي الذي يمكن أن يمر.
انخفاض الجهد عند نقطة القصر
عندما تكون مقاومة مسار القصر منخفضة جداً، يصبح فرق الجهد عبره منخفضًا جدًا أيضًا.
وفي المقابل، قد يحدث هبوط ملحوظ في جهد المصدر بسبب المقاومة والممانعة الموجودة في الدائرة.
ارتفاع درجة الحرارة
يمكن للتيار المرتفع أن يسبب تسخينًا كبيراً في العناصر التي تحتوي على مقاومة، مثل الأسلاك والموصلات والمسارات النحاسية وبعض المكونات.
وتعتمد الحرارة المتولدة على التيار والمقاومة والزمن. ويمكن التعبير عن القدرة المتبددة في عنصر مقاومي بالعلاقة:
P = I²R
لذلك قد تتلف مسارات PCB أو الموصلات أو المكونات إذا استمر تيار العطل أو كانت الحماية غير مناسبة.
فصل وسيلة الحماية
عند اكتشاف تيار عطل مرتفع، يمكن أن يفصل القاطع أو ينصهر الفيوز، حسب نوع نظام الحماية.
وتستخدم القواطع والصمامات في الدوائر الكهربائية للحماية من التيارات غير الطبيعية، ومنها تيارات القصر.
يمكنك أيضاً التعرف إلى أنواع القواطع ووظائفها من خلال مقال قواطع التيار الكهربائي: الأنواع والمواصفات.
مثال عملي على القصر الكهربائي
لنفترض وجود لوحة إلكترونية تحتوي على مصدر جهد وعدة مكونات متصلة بمسارات نحاسية.
في الحالة الطبيعية، يمر التيار عبر المكونات المصممة له، وتحدد هذه المكونات مقدار التيار في الدائرة.
إذا وصلت نقطة التغذية مباشرة بنقطة أخرى يفترض أن تكون منفصلة عنها، فقد يتكون مسار منخفض المقاومة.
عندها يمكن أن يرتفع تيار العطل بسرعة. وإذا كان مصدر الطاقة قادرًا على توفير هذا التيار، فقد تعمل وسيلة الحماية أو تتعرض بعض المكونات للتلف.
هذا المثال يوضح لماذا يجب تصميم الدائرة مع توفير وسائل مناسبة للحد من تيار العطل وحماية المكونات.
الفرق بين القصر الكهربائي والحمل الزائد
قد يؤدي كل من القصر الكهربائي والحمل الزائد إلى ارتفاع التيار وفصل القاطع، لكنهما ليسا الحالة نفسها.
يحدث الحمل الزائد عندما يتجاوز التيار قدرة الدائرة بسبب زيادة الأحمال أو ارتفاع تيار أحد الأحمال.
أما القصر الكهربائي، فيحدث عندما يتكون مسار منخفض المقاومة بشكل غير مقصود بين نقاط مختلفة الجهد.
| الحالة | مسار التيار | سلوك التيار | النتيجة المحتملة |
|---|---|---|---|
| القصر الكهربائي | مسار منخفض المقاومة بشكل غير طبيعي | قد يرتفع إلى قيمة كبيرة جداً | تيار عطل وارتفاع حرارة وتلف |
| الحمل الزائد | المسار الطبيعي للحمل | أعلى من القيمة المناسبة للدائرة | ارتفاع تدريجي في الحرارة |
| الدائرة المفتوحة | المسار مقطوع | لا يمر تيار في ذلك المسار | توقف الوظيفة |
| القصر عالي المقاومة | مسار مقاومته منخفضة نسبيًا | يرتفع بدرجة محدودة مقارنة بالقصر الصلب | حرارة موضعية وهبوط في الجهد |
ويمكنك قراءة شرح أكثر تفصيلاً عن الحمل الزائد في الدائرة الكهربائية وأضراره.
ما أسباب القصر الكهربائي في الدوائر الإلكترونية الشائعة؟
يمكن تصنيف أسباب القصر الكهربائي إلى أسباب مرتبطة بالأسلاك والمكونات والبيئة وطريقة التركيب.
تلف عزل الأسلاك
قد يؤدي تلف العزل إلى ملامسة موصل لموصل آخر أو لجزء موصل في الدائرة.
وتزداد احتمالية حدوث ذلك عند تعرض الكابل للحرارة أو الرطوبة أو التلف الميكانيكي.
أخطاء اللحام
في لوحات الدوائر المطبوعة، قد يؤدي تجمع مادة اللحام بين نقطتين متجاورتين إلى إنشاء جسر موصل.
وتظهر هذه المشكلة بشكل خاص عند التعامل مع المكونات ذات الأرجل أو نقاط التوصيل المتقاربة.
تلف المكونات
قد يتعرض بعض المكونات إلى تلف داخلي يؤدي إلى انخفاض كبير في مقاومتها بين أطراف معينة.
وفي هذه الحالة، قد يبدو العطل كأنه قصر داخل المكون نفسه.
الرطوبة والشوائب
قد تؤدي الرطوبة أو بعض الملوثات الموصلة إلى إنشاء مسار كهربائي غير مرغوب فيه بين نقاط الدائرة.
لكن درجة تأثير هذه العوامل تعتمد على طبيعة المادة ودرجة الرطوبة والجهد والمسافة بين الموصلات.
أخطاء التركيب والتوصيل
يمكن أن يؤدي توصيل الأسلاك أو الموصلات بطريقة خاطئة إلى ربط نقاط لا يفترض أن تتصل ببعضها.
لذلك، يجب فحص التوصيلات قبل تشغيل الدائرة، خصوصًا بعد أعمال الصيانة أو التعديل.
ما علامات حدوث القصر الكهربائي في الدوائر الإلكترونية؟
قد تظهر بعض العلامات التي تساعد على الاشتباه بوجود قصر في الدائرة، ومنها:
- فصل القاطع مباشرة عند تشغيل الدائرة.
- انصهار الفيوز بشكل متكرر.
- توقف الجهاز عن العمل بعد توصيل التغذية.
- ظهور شرر أو صوت غير طبيعي.
- ظهور رائحة احتراق.
- ارتفاع حرارة بعض المكونات أو التوصيلات.
- وجود آثار احتراق على لوحة الدوائر المطبوعة.
- تكرار العطل عند تشغيل جهاز أو دائرة معينة.
لكن هذه العلامات لا تثبت وحدها وجود القصر. فقد تحدث بعض الأعراض نفسها بسبب أعطال أخرى.
لذلك، يجب فحص الدائرة بطريقة منهجية بدل استبدال القاطع أو الفيوز بقيمة أكبر.
كيف يمكن اكتشاف القصر الكهربائي؟
تختلف طريقة كشف القصر الكهربائي حسب نوع الدائرة ومستوى الجهد ومكان العطل.
في الدوائر الإلكترونية منخفضة الجهد، يمكن استخدام جهاز القياس للتحقق من وجود مقاومة منخفضة غير طبيعية بين نقاط محددة، مع فصل مصدر الطاقة أولًا عند إجراء قياسات المقاومة أو الاستمرارية.
وفي بعض الحالات، يمكن استخدام مصدر طاقة محدود التيار للمساعدة في تحديد الجزء الذي يسبب سحب التيار، بشرط أن تكون طريقة الاختبار مناسبة للدائرة ولا تتجاوز الحدود المسموح بها للمكونات.
أما في دوائر القدرة، فتحتاج عملية الفحص إلى إجراءات سلامة وأجهزة قياس مناسبة، وقد تتطلب تدخل شخص مؤهل.
القصر الكهربائي في الدوائر منخفضة الجهد
تعمل كثير من الدوائر الإلكترونية بجهود منخفضة، مثل:
- 3.3 فولت.
- 5 فولت.
- 12 فولت.
ومع ذلك، لا يعني انخفاض الجهد أن القصر غير خطير على المكونات.
فبعض الدوائر الإلكترونية تستخدم مسارات دقيقة ومكونات حساسة. وقد يؤدي تيار مرتفع لفترة قصيرة إلى تلف مسار نحاسي أو مكون إلكتروني.
كما أن مصدر الطاقة نفسه يحدد مقدار التيار الذي يمكن أن يمر أثناء القصر.
لذلك، يجب عدم الاعتماد على قيمة الجهد وحدها لتقدير خطورة القصر.
القصر في الأجهزة التي تعمل بالبطاريات
يمكن أن يكون القصر في الأجهزة التي تعمل بالبطاريات أكثر خطورة من مجرد توقف الجهاز عن العمل.
فعند وجود مسار منخفض المقاومة، قد تتعرض البطارية لتفريغ سريع وتيار مرتفع.
وقد يؤدي ذلك إلى ارتفاع درجة حرارتها أو تلفها. وفي بعض أنواع البطاريات، مثل بطاريات الليثيوم، يمكن أن تؤدي ظروف العطل الشديدة إلى مخاطر حرارية أكبر.
لذلك تستخدم الأجهزة الحديثة وسائل مختلفة للحد من التيار وحماية البطارية، حسب تصميم النظام ونوعها.
كيف تحمي الدائرة من القصر الكهربائي؟
توجد عدة وسائل يمكن استخدامها لتقليل مخاطر القصر الكهربائي.
استخدام الفيوزات والقواطع
تساعد الفيوزات والقواطع المناسبة على فصل الدائرة عند مرور تيار يتجاوز الحدود المحددة وفق خصائص وسيلة الحماية.
لكن اختيار وسيلة الحماية يجب أن يعتمد على تصميم الدائرة، وتيار الحمل، وقدرة الموصلات، وتيار العطل المتوقع.
استخدام دوائر تحديد التيار
تحتوي بعض الدوائر الإلكترونية على وسائل تحد من التيار عند حدوث عطل.
وقد تستخدم هذه الدوائر مقاومات أو عناصر إلكترونية أو دوائر متخصصة لإيقاف التغذية أو تقليل التيار.
استخدام الحماية الحرارية
يمكن استخدام حساسات الحرارة أو وسائل الحماية الحرارية لفصل التغذية عندما ترتفع درجة الحرارة إلى مستوى غير آمن.
تحسين تصميم لوحة PCB
يساعد التصميم الجيد للوحة الدوائر المطبوعة على تقليل احتمالية حدوث التلامس غير المقصود.
ومن الممارسات المهمة:
- اختيار عرض مناسب للمسارات.
- الحفاظ على مسافات عزل مناسبة.
- ترتيب المكونات بطريقة صحيحة.
- حماية اللوحة من الرطوبة والملوثات عند الحاجة.
- فحص اللوحة بعد التصنيع والتركيب.
هل القصر الكهربائي هو نفسه تسرب التيار؟
لا. القصر الكهربائي وتسرب التيار ليسا المصطلح نفسه.
القصر يشير إلى تكوّن مسار منخفض المقاومة بشكل غير طبيعي، وقد يؤدي إلى تيار عطل مرتفع جدًا.
أما تسرب التيار فيشير إلى مرور جزء من التيار في مسار غير مقصود، مثل تسربه إلى الأرض، وقد تكون قيمة التيار أقل بكثير من تيار القصر.
ولهذا السبب تختلف وسائل الحماية المستخدمة لكل حالة.
فأجهزة RCD وRCCB مصممة أساسًا لاكتشاف عدم توازن التيار أو تيار التسرب، بينما توفر القواطع والصمامات حماية من زيادة التيار وتيارات القصر وفق تصميمها.
ما الفرق بين القصر عالي المقاومة والقصر منخفض المقاومة؟
ليس كل قصر ذا مقاومة قريبة من الصفر.
قد توجد حالة يكون فيها المسار غير الطبيعي منخفض المقاومة، لكنه لا يزال يحتوي على مقاومة ملحوظة.
في هذه الحالة، قد يكون تيار العطل أقل من تيار القصر الصلب، لكن التيار قد يستمر لفترة أطول ويسبب تسخينًا موضعيًا.
ولهذا السبب لا ينبغي افتراض أن عدم فصل القاطع يعني عدم وجود عطل.
وسائل الحماية المستخدمة في الدوائر الإلكترونية
تستخدم الأنظمة الإلكترونية وسائل مختلفة حسب طبيعة الدائرة، ومنها:
- الفيوزات.
- الفيوزات القابلة لإعادة الضبط PTC.
- دوائر تحديد التيار.
- مقاومات تحديد التيار.
- دوائر الحماية الإلكترونية.
- حساسات التيار.
- الحماية الحرارية.
- دوائر إدارة الطاقة التي تفصل التغذية عند اكتشاف تيار غير طبيعي.
وتختلف طريقة عمل كل وسيلة حسب تصميم الدائرة والقيم الكهربائية المسموح بها.
الخلاصة
القصر الكهربائي في الدوائر الإلكترونية هو تكوّن مسار غير مقصود منخفض المقاومة بين نقطتين مختلفتين في الجهد. ويؤدي ذلك إلى ارتفاع تيار العطل، وقد يسبب ارتفاع الحرارة وتلف المكونات أو فصل وسيلة الحماية.
ويعتمد تيار القصر الفعلي على جهد المصدر وممانعة الدائرة ومسار العطل. لذلك، لا يصبح التيار لا نهائيًا حتى عندما تقترب مقاومة نقطة القصر من الصفر.
كما يجب التمييز بين القصر والحمل الزائد وتسرب التيار، لأن لكل حالة خصائص مختلفة ووسائل حماية مناسبة.
إن فهم أسباب القصر الكهربائي وطرق اكتشافه يساعد على تشخيص الأعطال بطريقة أكثر أمانًا، ويقلل من احتمالية تلف المكونات والأسلاك والمعدات.
هل تريد معرفة كيفية اكتشاف القصر الكهربائي باستخدام جهاز الملتيميتر خطوة بخطوة؟
الأسئلة الشائعة
القصر الكهربائي هو اتصال غير مقصود ينشئ مسارًا منخفض المقاومة بين نقطتين مختلفتين في الجهد، مما قد يؤدي إلى ارتفاع كبير في تيار العطل.
ينخفض مسار المقاومة بشكل كبير، لذلك قد يرتفع تيار العطل إلى قيمة كبيرة تعتمد على جهد المصدر وممانعة الدائرة وقدرة مصدر الطاقة.
من أبرز الأسباب تلف العزل، وجسور اللحام، وتلف المكونات، والرطوبة، والشوائب الموصلة، وأخطاء التركيب أو التصميم.
تختلف طريقة الكشف حسب الدائرة. في الدوائر الإلكترونية، يمكن استخدام قياسات المقاومة والاستمرارية بعد فصل التغذية، إلى جانب وسائل اختبار أخرى مناسبة لطبيعة الدائرة.
لا. يحدث الحمل الزائد عندما يتجاوز التيار قدرة الدائرة أثناء تشغيل الحمل، بينما يحدث القصر عند تكوّن مسار منخفض المقاومة بشكل غير طبيعي.
