يحدث القصر الكهربائي (Short Circuit) عندما يمر التيار في مسار غير مقصود منخفض المقاومة. قد يحدث ذلك بين الفاز والمحايد أو بين الفاز والأرضي.
يسبب القصر ارتفاعًا كبيرًا في التيار. لذلك، قد يفصل القاطع الكهربائي أو يحترق المصهر. وفي بعض الحالات، قد تظهر رائحة احتراق أو شرر أو حرارة مرتفعة.
لذلك، يجب اكتشاف القصر الكهربائي ومعالجة سببه بسرعة. وفي هذا المقال، سنتعرف على أهم علامات القصر، وأسبابه، وطرق فحصه بأمان.
ما هو القصر الكهربائي؟
القصر الكهربائي هو اتصال غير مقصود بين نقطتين تختلفان في الجهد، عبر مسار منخفض المقاومة. يؤدي هذا المسار إلى مرور تيار أكبر من التيار الطبيعي للدائرة.
على سبيل المثال، قد يحدث القصر عند تلامس سلك الفاز مع سلك المحايد. كما يمكن أن يحدث عند ملامسة الفاز لسلك التأريض.
تعمل القواطع والمصهرات على فصل التيار عند اكتشاف تيار مرتفع. وبهذه الطريقة، تساعد أجهزة الحماية على تقليل خطر تلف الأسلاك والمعدات.
ما علامات وجود قصر كهربائي؟
يمكن ملاحظة أعراض القصر الكهربائي من خلال عدة علامات واضحة، وأهمها:
- فصل القاطع الكهربائي فورًا أو بشكل متكرر.
- احتراق المصهر عند تشغيل الدائرة.
- انقطاع الكهرباء عن مجموعة من المقابس أو المصابيح.
- ظهور رائحة احتراق من الأسلاك أو المقابس أو المفاتيح.
- وجود علامات احتراق أو تغير في لون البلاستيك.
- ذوبان عزل الأسلاك أو أجزاء من المقابس.
- ظهور شرر عند تشغيل مفتاح أو توصيل جهاز.
- سماع صوت فرقعة أو طقطقة كهربائية.
- ارتفاع حرارة المقبس أو المفتاح بشكل غير طبيعي.
- توقف جهاز كهربائي عن العمل عند توصيله بالدائرة.
- فصل القاطع كلما تم تشغيل جهاز معين.
ومع ذلك، لا تظهر هذه العلامات في جميع حالات القصر. فقد يكون العطل متقطعًا أو ناتجًا عن اتصال غير مستقر.

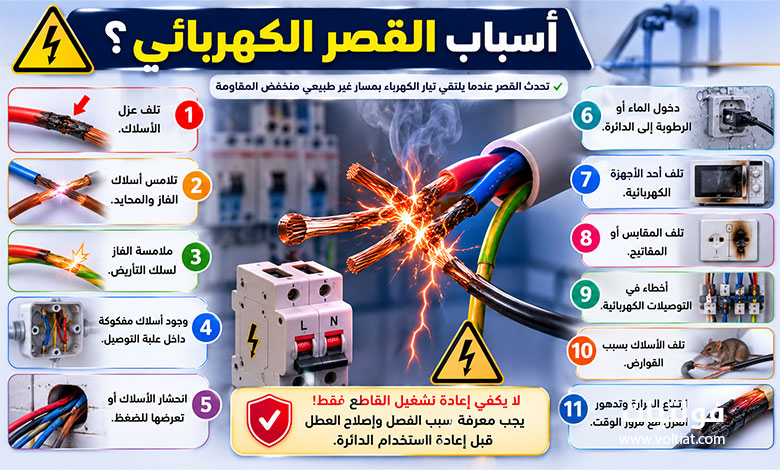

ما أسباب القصر الكهربائي؟
توجد عدة أسباب يمكن أن تؤدي إلى حدوث قصر كهربائي، ومن أهمها:
- تلف عزل الأسلاك.
- تلامس أسلاك الفاز والمحايد.
- ملامسة الفاز لسلك التأريض.
- وجود أسلاك مفكوكة داخل علبة التوصيل.
- انحشار الأسلاك أو تعرضها للضغط.
- دخول الماء أو الرطوبة إلى الدائرة.
- تلف أحد الأجهزة الكهربائية.
- تلف المقابس أو المفاتيح.
- أخطاء في التوصيلات الكهربائية.
- تلف الأسلاك بسبب القوارض.
- ارتفاع الحرارة وتدهور العزل مع مرور الوقت.
لذلك، لا يكفي إعادة تشغيل القاطع فقط. يجب معرفة سبب الفصل وإصلاح العطل قبل إعادة استخدام الدائرة.
مقال ذو صلة: تأثير تيار القصر على مقطع الكابلات
كيفية اكتشاف القصر الكهربائي خطوة بخطوة
يمكن اتباع خطوات منظمة لتحديد مصدر المشكلة. ومع ذلك، يجب التعامل مع الكهرباء بحذر شديد.
1. حدد الدائرة المتضررة
ابدأ بتحديد القاطع الذي فصل في لوحة التوزيع.
بعد ذلك، لاحظ الأجهزة والمصابيح والمقابس التي توقفت عن العمل. يساعدك ذلك على تحديد الدائرة المتأثرة.
إذا كانت لوحة التوزيع تحتوي على مخطط للدوائر، فاستخدمه لتحديد الأحمال المرتبطة بالقاطع.
2. افصل جميع الأجهزة الكهربائية
افصل جميع الأجهزة المتصلة بالدائرة المتضررة.
كذلك، أوقف المفاتيح والمصابيح المرتبطة بالدائرة. ثم حاول إعادة تشغيل القاطع.
إذا بقي القاطع في وضع التشغيل، فقد يكون أحد الأجهزة هو سبب المشكلة.
في هذه الحالة، أعد توصيل الأجهزة واحدًا تلو الآخر. إذا فصل القاطع عند توصيل جهاز معين، فقد يكون الجهاز بحاجة إلى الفحص.
أما إذا فصل القاطع فورًا رغم فصل جميع الأجهزة، فقد يكون العطل في الأسلاك أو المقابس أو المفاتيح أو وحدات الإنارة.
3. افحص المقابس والمفاتيح والأسلاك
بعد فصل مصدر الطاقة والتأكد من عدم وجود جهد، افحص الأجزاء التي يمكن الوصول إليها بأمان.
ابحث عن:
- علامات احتراق.
- ذوبان البلاستيك.
- تلف عزل الأسلاك.
- أسلاك مفكوكة.
- أسلاك مضغوطة أو محشورة.
- آثار رطوبة.
- نقاط توصيل متضررة.
- تغير غير طبيعي في لون المكونات.
إذا وجدت علامات احتراق أو تلف واضح، فلا تستخدم الدائرة حتى يتم إصلاح المشكلة.
4. اختبر الدائرة باستخدام الملتيميتر
يمكن استخدام الملتيميتر (Multimeter) لفحص المقاومة والاستمرارية. ولكن يجب التأكد من فصل مصدر الطاقة تمامًا قبل إجراء هذا الاختبار.
مهم: لا تستخدم وضع المقاومة أو الاستمرارية في الملتيميتر على دائرة تحتوي على جهد كهربائي.
بعد التأكد من فصل الكهرباء، افصل الأحمال عن الدائرة قدر الإمكان. ثم اضبط الملتيميتر على وضع الاستمرارية أو على أقل نطاق مناسب لقياس المقاومة.
المس مجسي الجهاز ببعضهما أولًا. يجب أن تظهر قراءة قريبة من الصفر أو يصدر صوت الاستمرارية.
بعد ذلك، يمكن فحص العلاقة بين:
- الفاز والمحايد.
- الفاز والأرضي.
عند فصل الأحمال، يجب ألا تظهر مقاومة منخفضة جدًا بين موصلين يفترض ألا يكون بينهما اتصال.
قد تظهر قراءة OL أو مقاومة عالية جدًا في الدائرة المفتوحة.
أما ظهور مقاومة منخفضة جدًا بشكل غير متوقع، فقد يشير إلى وجود قصر. ومع ذلك، يجب تفسير القراءة وفقًا لطبيعة الدائرة والتأكد من عزل الأحمال قبل تشخيص العطل.
5. حدد مكان القصر
إذا تأكد وجود قصر، يمكن استخدام طريقة التقسيم والعزل التدريجي لتحديد مكانه.
ابدأ بتقسيم الدائرة إلى أجزاء. ثم افصل كل جزء واختبر المقاومة مرة أخرى.
إذا بقيت المقاومة منخفضة، فهذا يعني أن الجزء الذي ما زال متصلًا بالاختبار يحتاج إلى مزيد من الفحص.
استمر بهذه الطريقة حتى تحدد الجزء المتضرر. وقد يكون السبب سلكًا تالفًا أو مقبسًا أو مفتاحًا أو نقطة توصيل.
هذه الطريقة تعرف باسم Divide and Conquer، وهي مفيدة في الدوائر التي تحتوي على عدة نقاط وأحمال.
كيف تفرق بين القصر الكهربائي وزيادة الحمل؟
قد يتشابه القصر الكهربائي مع زيادة الحمل الكهربائي (Overload). لكن هناك فرق مهم بينهما.
القصر الكهربائي يحدث بسبب وجود مسار غير مقصود منخفض المقاومة. لذلك، يمكن أن يرتفع التيار بشكل كبير جدًا خلال فترة قصيرة.
أما زيادة الحمل فتحدث عندما تتصل أحمال كثيرة بالدائرة. عندها يتجاوز التيار قدرة الدائرة أو القاطع.
بشكل عام، يشير الفصل الفوري للقاطع إلى احتمال وجود قصر أو عطل مشابه. بينما قد يحدث الفصل بعد فترة من تشغيل عدة أجهزة بسبب زيادة الحمل.
ومع ذلك، لا يمكن الاعتماد على زمن الفصل وحده لتحديد نوع العطل.
ما الفرق بين القصر الكهربائي والعطل الأرضي؟
يحدث العطل الأرضي (Ground Fault) عندما يتسرب التيار إلى الأرض عبر مسار غير مقصود.
قد يحدث ذلك عند ملامسة سلك الفاز لجسم معدني مؤرض أو لسلك التأريض.
توجد أجهزة حماية مثل RCD وGFCI لاكتشاف بعض حالات تسرب التيار إلى الأرض وفصل الدائرة.
لذلك، يجب عدم الخلط بين القصر بين الفاز والمحايد وبين العطل الأرضي. فكلاهما يمكن أن يسبب فصل أجهزة الحماية، لكن طريقة حدوثهما تختلف.
ما الفحوصات المتقدمة لاكتشاف القصر؟
في الأنظمة الكهربائية الكبيرة أو الحالات المعقدة، قد يحتاج التشخيص إلى أدوات متخصصة.
اختبار مقاومة العزل
يستخدم جهاز قياس مقاومة العزل (Megohmmeter) لفحص جودة عزل الأسلاك والمعدات.
تشير المقاومة المنخفضة بشكل غير طبيعي إلى احتمال وجود مشكلة في العزل. لكن قيمة المقاومة المقبولة تعتمد على نوع النظام والمعدات والمعيار المستخدم.
لذلك، لا ينبغي اعتماد قيمة واحدة لجميع التركيبات الكهربائية.
الكاميرا الحرارية
يمكن استخدام الكاميرا الحرارية (Thermal Camera) للكشف عن نقاط ارتفاع الحرارة.
وتفيد هذه الطريقة في اكتشاف بعض مشاكل التوصيلات والأحمال أثناء التشغيل. لكنها لا تثبت وحدها وجود قصر كهربائي.
ماذا تفعل إذا كان القصر متقطعًا؟
قد لا يظهر القصر المتقطع في كل مرة. في هذه الحالة، يمكن أن يرتبط العطل بالحركة أو الاهتزاز أو الرطوبة أو تغير درجة الحرارة.
يجب فحص نقاط التوصيل والأسلاك والمقابس والمعدات المرتبطة بالدائرة. وقد يتطلب تحديد العطل استخدام أجهزة تشخيص متخصصة.
إذا لم تتمكن من تحديد مصدر المشكلة، فمن الأفضل الاستعانة بفني كهربائي مؤهل.
متى تحتاج إلى فني كهربائي؟
يجب طلب المساعدة من فني كهربائي مؤهل في الحالات التالية:
- استمرار فصل القاطع بعد فصل جميع الأجهزة.
- وجود احتراق أو ذوبان في الأسلاك.
- ظهور دخان أو رائحة احتراق قوية.
- وجود تلف داخل لوحة التوزيع.
- وجود أسلاك مكشوفة أو متضررة.
- عدم القدرة على تحديد مصدر القصر.
- الحاجة إلى إجراء فحوصات داخل لوحة التوزيع.
- التعامل مع دوائر أو معدات كهربائية معقدة.
لا تحاول تجاوز القاطع الكهربائي أو استبداله بقاطع ذي تيار أعلى لحل المشكلة. يجب تحديد سبب العطل وإصلاحه بالطريقة الصحيحة.
نصائح مهمة للوقاية من القصر الكهربائي
يمكن تقليل احتمال حدوث القصر الكهربائي من خلال اتباع بعض الممارسات الأساسية:
- فحص الأسلاك والتوصيلات بشكل دوري.
- استبدال الأسلاك ذات العزل التالف.
- عدم استخدام المقابس أو المفاتيح المتضررة.
- حماية الأسلاك من الرطوبة والمياه.
- تجنب الضغط على الكابلات أو ثنيها بشكل غير مناسب.
- استخدام قواطع الحماية المناسبة للدائرة.
- عدم تحميل الدائرة بأجهزة تتجاوز قدرتها.
- إجراء الصيانة بواسطة فني مؤهل عند الحاجة.
- عدم تجاوز أجهزة الحماية الكهربائية.
الأسئلة الشائعة حول القصر الكهربائي
من أبرز العلامات فصل القاطع فورًا، أو ظهور شرر ورائحة احتراق، أو انقطاع الكهرباء عن دائرة معينة. ويمكن إجراء فحوصات إضافية بعد فصل مصدر الطاقة.
نعم، يمكن استخدام الملتيميتر لفحص المقاومة والاستمرارية بعد فصل مصدر الطاقة وعزل الأحمال. تشير المقاومة المنخفضة بشكل غير متوقع إلى احتمال وجود قصر، لكن يجب تفسير القراءة حسب الدائرة.
قد يكون الجهاز نفسه معيبًا، أو قد توجد مشكلة في المقبس أو الأسلاك أو الدائرة. افصل الجهاز ولا تستمر في إعادة تشغيل القاطع، ثم افحص سبب العطل.
نعم. يمكن أن يؤدي القصر إلى ارتفاع شديد في التيار، وقد يتسبب في تلف المعدات أو الأسلاك أو نشوب حريق. لذلك، يجب التعامل معه بسرعة وبطريقة آمنة.
القصر ينتج عن وجود مسار منخفض المقاومة وغير مقصود. أما زيادة الحمل فتحدث عندما يتجاوز مجموع الأحمال قدرة الدائرة.
الخلاصة
يمكن اكتشاف القصر الكهربائي من خلال ملاحظة فصل القاطع، وفحص الأجهزة والمقابس والأسلاك، ثم إجراء اختبارات مناسبة بعد فصل مصدر الطاقة.
يساعد الملتيميتر في فحص المقاومة والاستمرارية، بينما يمكن استخدام أجهزة متخصصة مثل جهاز قياس مقاومة العزل والكاميرا الحرارية في الحالات المتقدمة.
ومع ذلك، يجب عدم المخاطرة عند التعامل مع الكهرباء. إذا كان العطل داخل لوحة التوزيع أو لم تتمكن من تحديد سببه، فمن الأفضل الاستعانة بفني كهربائي مؤهل.
سلامة الأشخاص والمعدات أهم من محاولة إصلاح العطل دون الخبرة والأدوات المناسبة.
