الرموز الإلكترونية في المخططات: دليل شامل لفهم أهم الرموز

تستخدم الرموز الإلكترونية في المخططات لتمثيل المكونات والتوصيلات والوظائف المختلفة داخل الدوائر الإلكترونية. وبدلًا من رسم كل مكوّن بشكله الحقيقي، يعتمد المخطط على رموز رسومية مختصرة تساعد على فهم طريقة اتصال المكونات ووظيفة كل جزء في الدائرة.

توجد معايير مختلفة للرموز المستخدمة في المخططات الكهربائية والإلكترونية. ومن أبرزها IEC 60617، وهو المرجع الدولي للرموز الرسومية المستخدمة في المخططات، إضافة إلى معايير وممارسات أخرى ظهرت تاريخيًا، مثل IEEE/ANSI 315 في الولايات المتحدة.

وقد تختلف طريقة رسم الرمز نفسه قليلًا حسب المعيار، أو برنامج تصميم الدائرة، أو مكتبة الرموز المستخدمة. لذلك من المهم التركيز على وظيفة الرمز واتصالاته وتسميته، وليس على شكله وحده.

عادةً ما يُعطى كل مكوّن رمزًا مرجعيًا (Reference Designator) يساعد على التعرف عليه داخل المخطط، مثل:

• R1 للمقاومة.
• C1 للمكثف.
• L1 للملف.
• D1 للثنائي.
• Q1 للترانزستور.
• U1 للدائرة المتكاملة.

وقد يظهر بجانب الرمز أيضًا مقدار المكوّن، مثل قيمة المقاومة أو سعة المكثف أو رقم الجزء.

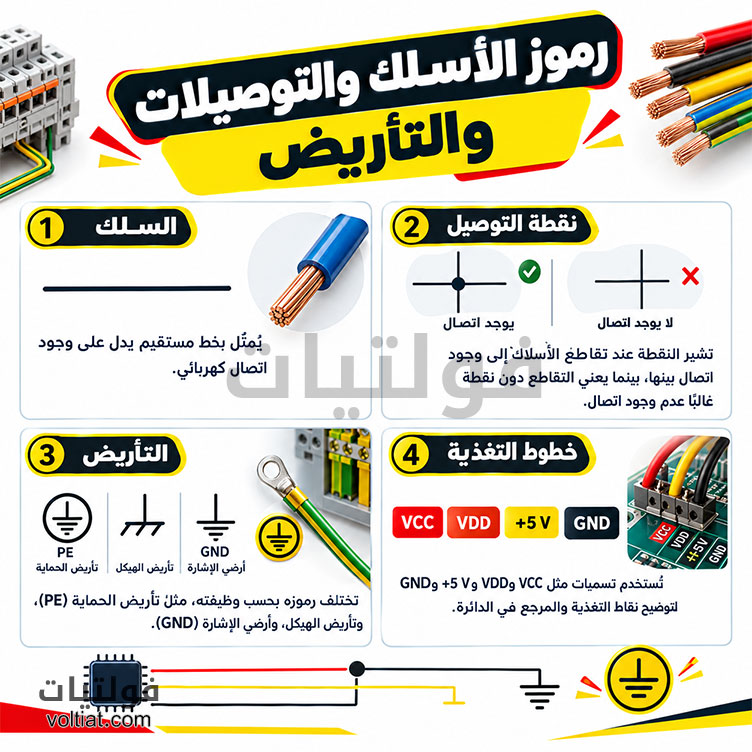

1. رموز الأسلاك والتوصيلات والتأريض

السلك أو الموصل (Wire / Conductor)

يمثل السلك عادةً بخط مستقيم، ويشير إلى وجود مسار كهربائي بين نقاط التوصيل في الدائرة.

وعند قراءة المخطط، لا يكفي النظر إلى الخطوط فقط، بل يجب أيضًا الانتباه إلى نقاط الاتصال والعلامات الموجودة عند تقاطعاتها.

نقطة التوصيل أو العقدة (Junction / Node)

عندما تلتقي عدة أسلاك مع وجود نقطة اتصال واضحة عند التقاطع، فهذا يعني عادةً أن الأسلاك متصلة كهربائيًا.

أما إذا تقاطعت الخطوط دون وجود علامة اتصال، فقد يعني ذلك أنها غير متصلة، لكن هذه القاعدة ليست مطلقة في جميع المخططات القديمة؛ لذلك يجب مراعاة أسلوب الرسم المستخدم في المخطط.

الأسلاك المتقاطعة دون اتصال

في بعض المخططات، قد يتقاطع سلكان دون وجود اتصال كهربائي بينهما.

وفي الرسومات التقليدية القديمة، قد يُستخدم شكل يشبه الجسر أو القوس فوق أحد الأسلاك لتوضيح أن السلكين لا يتصلان.

رموز التأريض

توجد عدة رموز مرتبطة بالتأريض أو النقطة المرجعية في الدائرة، ومن المهم عدم اعتبارها جميعًا شيئًا واحدًا.

تأريض الحماية / الأرضي الوقائي (Protective Earth – PE):
يُستخدم للدلالة على اتصال الحماية بالأرض، ويرتبط عادةً بالحماية من الصعق الكهربائي.

تأريض الهيكل (Chassis Ground):
يشير إلى اتصال الدائرة بالهيكل أو الغلاف المعدني للمعدة.

أرضي الإشارة أو المرجع المشترك (Signal Ground / Common):
يُستخدم كنقطة مرجعية للجهد داخل الدائرة. وقد تظهر له أشكال مختلفة حسب المعيار أو برنامج الرسم.

لذلك، لا ينبغي افتراض أن كل رمز يحمل كلمة GND يعني بالضرورة اتصالًا مباشرًا بالأرض الفعلية. ففي كثير من الدوائر الإلكترونية يكون GND مجرد مرجع كهربائي مشترك للدائرة.

خطوط التغذية الكهربائية (Power Rails)

تظهر مصادر التغذية في المخطط باستخدام تسميات مثل:

VCC، VDD، +5 V، +12 V، GND

وقد تُستخدم أسهم أو خطوط قصيرة لتسهيل عرض نقاط التغذية دون الحاجة إلى رسم الأسلاك كاملة في جميع أجزاء الدائرة.

ومن المهم معرفة أن اتجاه السهم أو شكل رمز التغذية قد يختلف باختلاف أسلوب الرسم؛ لذلك لا ينبغي الاعتماد على الشكل وحده دون قراءة التسمية.

2. رموز المكونات السلبية

تشمل المكونات السلبية الأساسية في الدوائر الإلكترونية المقاومات والمكثفات والملفات.

المقاومة (Resistor) — الرمز المرجعي R

تُستخدم المقاومة للتحكم في التيار وإحداث هبوط في الجهد وتحديد ظروف تشغيل المكونات الأخرى.

وتقاس مقاومتها بوحدة الأوم (Ω).

المقاومة الثابتة (Fixed Resistor):

قد تظهر في بعض أنظمة الرسم على شكل خط متعرج، بينما تظهر في نظام IEC غالبًا على شكل مستطيل.

المقاومة المتغيرة (Variable Resistor):

تُرسم عادةً باستخدام رمز المقاومة مع سهم يدل على إمكانية تغيير قيمة المقاومة.

الريوستات (Rheostat):

هو مقاومة متغيرة تُستخدم عادةً كعنصر ثنائي الأطراف للتحكم في التيار أو المقاومة الفعالة.

المقياس المتغير (Potentiometer):

هو عنصر ثلاثي الأطراف يحتوي على طرف متحرك يسمى Wiper، ويمكن استخدامه لتقسيم الجهد أو التحكم في قيمة الإشارة.

المقاومة الحرارية (Thermistor):

تتغير مقاومتها مع درجة الحرارة، ومن أشهر أنواعها:

• NTC: تنخفض مقاومتها عند ارتفاع درجة الحرارة.
• PTC: ترتفع مقاومتها عند ارتفاع درجة الحرارة.

المقاومة الضوئية (LDR):

تتغير مقاومتها حسب شدة الضوء الساقط عليها، وتُستخدم في تطبيقات استشعار الإضاءة.

الفاريستور (Varistor / MOV):

عنصر تعتمد مقاومته على الجهد، ويُستخدم بشكل شائع للحماية من ارتفاعات الجهد العابرة.

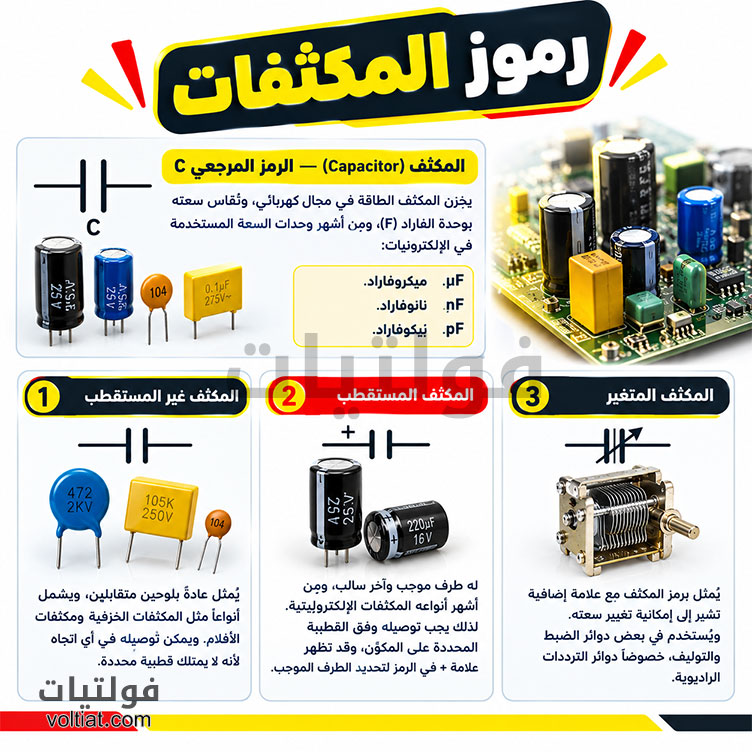

3. رموز المكثفات

المكثف (Capacitor)- الرمز المرجعي C

يخزن المكثف الطاقة على شكل مجال كهربائي، وتُقاس سعته بوحدة الفاراد (F)، وتستخدم في الإلكترونيات وحدات أصغر مثل:

• µF — ميكروفاراد
• nF — نانوفاراد
• pF — بيكوفاراد

المكثف غير المستقطب

يمثل عادةً بلوحين متقابلين، ويشمل أنواعًا مثل:

• المكثفات الخزفية.
• مكثفات الأفلام.
• بعض المكثفات الأخرى غير المستقطبة.

ولا يحتاج هذا النوع عادةً إلى مراعاة اتجاه التوصيل.

المكثف المستقطب

يشمل المكثفات الإلكتروليتية وبعض أنواع المكثفات المستقطبة الأخرى.

ويكون له طرف موجب وطرف سالب، لذلك يجب توصيله وفق القطبية المحددة من الشركة المصنعة. وقد تحتوي بعض الرموز على علامة + لتوضيح الطرف الموجب.

المكثف المتغير

يُستخدم رمز مكثف مضاف إليه علامة تدل على إمكانية تغيير قيمة السعة. ويظهر هذا النوع في بعض دوائر الضبط والتوليف، مثل دوائر الترددات الراديوية.

4. رموز الملفات والمحاثات

الملف أو المحث (Inductor) — الرمز المرجعي L

يخزن الملف الطاقة في مجال مغناطيسي، ويقاوم التغيرات في التيار.

وتقاس قيمة الحث بوحدة الهنري (H)، وتستخدم عمليًا وحدات مثل mH وµH.

الملف ذو القلب الهوائي

يمثل عادةً بعدة حلقات أو انحناءات متتالية.

الملف ذو القلب الحديدي أو الفيرّيتي

يُضاف إلى رمز الملف ما يدل على وجود قلب مغناطيسي، مثل خطوط موازية بجانب الملف.

الملف المتغير

يُضاف إلى رمز الملف سهم للدلالة على إمكانية تغيير قيمة الحث.

5. رموز المحولات

المحول (Transformer) — الرمز المرجعي T

يتكون رمز المحول الكهربائي عادةً من ملفين أو أكثر مع وجود قلب مغناطيسي بينهما في بعض التمثيلات.

يستخدم المحول لنقل الطاقة أو الإشارة بين دوائر كهربائية من خلال الحث الكهرومغناطيسي.

وقد يحتوي الرمز على تفاصيل إضافية توضح:

• عدد اللفات.
• نقاط المنتصف (Center Tap).
• نوع القلب.
• العلاقة بين الملفات.

6. الكريستالة والرنان

الكريستالة (Crystal) — غالبًا Y أو XTAL

تُستخدم الكريستالات في الدوائر الإلكترونية للحصول على تردد دقيق ومستقر نسبيًا، خصوصًا في:

• الساعات الإلكترونية.
• المتحكمات الدقيقة.
• أنظمة الاتصالات.
• دوائر توليد التردد.

ويختلف شكل الرمز قليلًا حسب مكتبة الرموز المستخدمة.

7. رمز المصهر

المصهر (Fuse) — الرمز المرجعي F

يستخدم المصهر لحماية الدائرة من زيادة التيار.

وعند تجاوز التيار للقيمة التي صُمم المصهر لتحملها لفترة معينة، ينصهر العنصر الداخلي ويفتح الدائرة.

ويختلف شكل رمز المصهر حسب المعيار المستخدم، لذلك قد يظهر في المخططات الإلكترونية بأشكال مختلفة.

8. رموز مصادر الطاقة

البطارية والخلية

البطارية (Battery) — غالبًا BT أو B

تمثل الخلية عادةً بخطين متوازيين غير متساويين في الطول، حيث يمثل الخط الأطول عادةً الطرف الموجب في الرمز التقليدي.

أما البطارية متعددة الخلايا فتظهر عادةً من خلال تكرار أزواج الخطوط.

مصدر الجهد المستمر (DC Voltage Source)

قد يظهر مصدر الجهد المستمر على شكل دائرة تحتوي على علامتي + و−، حسب نوع الرمز المستخدم.

وفي حالة المصادر المتحكم بها، قد يُستخدم رمز ماسي مع علامات أو أسهم توضح نوع المصدر.

مصدر الجهد المتردد (AC Voltage Source)

يُمثل عادةً بدائرة تحتوي على رمز موجة جيبية للدلالة على الجهد المتردد.

مصدر التيار (Current Source)

يمثل عادةً بدائرة تحتوي على سهم يوضح اتجاه التيار، بينما قد يستخدم الشكل الماسي للمصادر المتحكم بها.

الخلية الكهروضوئية (Photovoltaic Cell)

تمثل الخلية الشمسية برمز يوضح تحويل الطاقة الضوئية إلى طاقة كهربائية، وقد تظهر أسهم تشير إلى الضوء الساقط على الخلية.

ولا ينبغي الخلط بين رمز الخلية الكهروضوئية ورمز البطارية؛ فلكل منهما وظيفة مختلفة في الدائرة.

9. رموز الثنائيات والمكونات المرتبطة بها

الثنائي (Diode) — الرمز المرجعي D

الثنائي عنصر شبه موصل يسمح بمرور التيار بسهولة أكبر في اتجاه معين مقارنة بالاتجاه المعاكس.

يتكون الثنائي التقليدي من:

• الأنود (Anode)
• الكاثود (Cathode)

وفي الرمز القياسي للثنائي، يظهر خط الكاثود على أحد طرفي الرمز.

ثنائي التقويم (Rectifier Diode)

يستخدم لتحويل التيار المتردد إلى تيار مستمر في دوائر التقويم، كما يمكن استخدامه للحماية أو منع التوصيل العكسي في بعض التطبيقات.

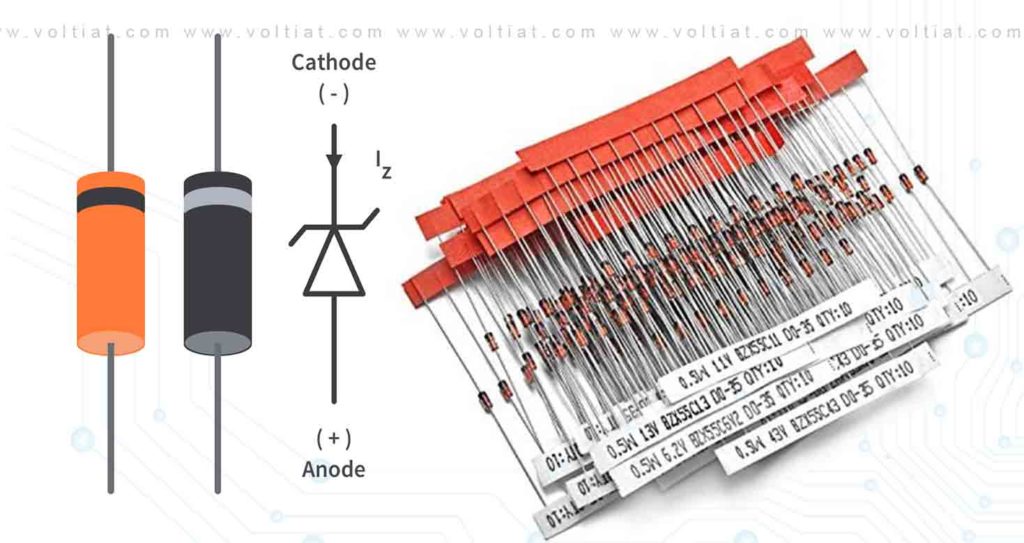

ثنائي زينر (Zener Diode)

يشبه الثنائي العادي، لكن رمز الكاثود يكون مميزًا بشكل مختلف.

يُستخدم ثنائي زينر في تطبيقات تنظيم الجهد والحماية وتحديد الجهد، خصوصًا عند تشغيله في منطقة الانهيار العكسي المصممة له.

ثنائي شوتكي (Schottky Diode)

يتميز بانخفاض جهد التوصيل الأمامي نسبيًا وسرعة تبديل عالية، ولذلك يستخدم في العديد من دوائر القدرة والتبديل.

الصمام الثنائي الباعث للضوء (LED)

هو ثنائي يصدر ضوءًا عند تشغيله في الاتجاه الأمامي ضمن ظروف التشغيل المناسبة.

ويُرسم عادةً كرمز ثنائي مع أسهم متجهة إلى الخارج للدلالة على انبعاث الضوء.

الثنائي الضوئي (Photodiode)

يستخدم لاكتشاف الضوء وتحويله إلى إشارة كهربائية.

ويظهر في الرمز عادةً أسهم متجهة نحو الثنائي للدلالة على الضوء الساقط عليه.

الثنائي متغير السعة (Varactor / Varicap)

هو ثنائي تُستغل فيه خاصية تغير السعة مع الجهد، ويستخدم في دوائر مثل:

• التوليف.
• التحكم في التردد.
• بعض دوائر الاتصالات.

جسر التقويم (Bridge Rectifier)

يتكون من أربعة ثنائيات مرتبة بطريقة تسمح بتقويم نصفي دورة الجهد المتردد. وقد يظهر في المخطط باستخدام أربعة رموز ثنائيات منفصلة أو رمز واحد يمثل وحدة جسر التقويم.

الثايرستور (SCR)

هو عنصر شبه موصل للتحكم في القدرة، ويحتوي على ثلاثة أطراف رئيسية:

• الأنود (A).
• الكاثود (K).
• البوابة (G).

يختلف رمزه عن رمز الثنائي التقليدي بسبب وجود طرف البوابة.

10. رموز الترانزستورات

الترانزستور — الرمز المرجعي Q

الترانزستور عنصر شبه موصل يستخدم في تطبيقات متعددة، أهمها:

• التبديل.
• التكبير.
• معالجة الإشارات.
• التحكم في الأحمال.

وتنقسم الترانزستورات إلى عائلات رئيسية، منها BJT وFET وMOSFET.

ترانزستور BJT

ترانزستور NPN

يتكون من:

• القاعدة (Base).
• المجمع (Collector).
• الباعث (Emitter).

يشير سهم الباعث إلى الخارج، ويمكن استخدام العبارة الإنجليزية الشهيرة لتذكر ذلك:

Not Pointing iN

أي أن السهم لا يشير إلى الداخل.

ترانزستور PNP

يكون سهم الباعث متجهًا إلى الداخل، نحو القاعدة. ويجب عدم الاعتماد على اتجاه السهم وحده عند تحليل الدائرة، بل يجب أيضًا معرفة نوع الترانزستور وطريقة توصيل أطرافه.

11. ترانزستورات تأثير المجال MOSFET وJFET

MOSFET

يحتوي MOSFET عادةً على ثلاثة أطراف أساسية:

• البوابة (Gate).
• المصرف (Drain).
• المصدر (Source).

وقد يكون له طرف رابع في بعض التطبيقات أو الحزم، مثل طرف الجسم (Body/Bulk)، وقد يكون متصلًا داخليًا بأحد الأطراف وفق نوع المكوّن.

يوجد نوعان شائعان:

• N-channel MOSFET
• P-channel MOSFET

كما توجد تصنيفات أخرى مثل:

• Enhancement Mode.
• Depletion Mode.

ومن المهم الانتباه إلى أن شكل سهم MOSFET واتجاهه يختلف باختلاف نظام الرمز المستخدم؛ لذلك لا يُنصح بحفظ قاعدة مبسطة مثل «السهم للداخل يعني N-channel» باعتبارها قاعدة عامة لجميع الرموز والمعايير.

JFET

يحتوي JFET على قناة يتحكم فيها طرف البوابة، ويظهر رمز البوابة والسهم بطريقة تختلف بحسب نوع القناة والمعيار المستخدم.

وله نوعان رئيسيان:

• N-channel JFET.
• P-channel JFET.

12. رموز المفاتيح والمرحلات والموصلات

المفتاح SPST

SPST (Single-Pole Single-Throw) هو مفتاح ذو قطب واحد ومسار تبديل واحد.

ويمثل عادةً بوجود نقطة فصل أو اتصال متحرك في مسار الدائرة.

SPDT وDPST وDPDT

تستخدم هذه التسميات لوصف أنواع مختلفة من المفاتيح بحسب عدد الأقطاب ومسارات التبديل.

ومنها:

• SPDT: قطب واحد، مساران.
• DPST: قطبان، مسار تبديل لكل قطب.
• DPDT: قطبان، ومساران لكل قطب.

زر الضغط (Push Button)

قد يكون زر الضغط:

• NO — Normally Open: مفتوحًا في الحالة الطبيعية.
• NC — Normally Closed: مغلقًا في الحالة الطبيعية.

المرحل (Relay)

يتكون المرحل من ملف ونقاط تلامس يتم التحكم بها بواسطة الملف.

وقد تظهر في المخطط نقاط التلامس والملف منفصلين مع وجود رمز مرجعي يربطهما بالعنصر نفسه.

الموصلات والمقابس

توجد أنواع كثيرة من الموصلات والمقابس والقوابس، ويختلف رمزها حسب النوع وعدد الأطراف وطريقة التوصيل.

وقد تستخدم بعض المخططات رموزًا مرجعية مثل:

• J للموصل أو المقبس في بعض اصطلاحات التسمية.
• P للقابس في بعض الأنظمة.

لكن الرمز المرجعي ليس موحدًا عالميًا لكل برنامج أو شركة، لذلك ينبغي الرجوع إلى جدول الرموز المرجعية الخاص بالمخطط عند الحاجة.

13. رموز الدوائر المتكاملة والبوابات المنطقية

الدوائر المتكاملة (ICs)

غالبًا ما تظهر الدائرة المتكاملة في المخطط على شكل مستطيل يحتوي على مجموعة من الأطراف.

وقد تكون الأطراف معنونة مثل:

VCC، VDD، GND، IN، OUT

بحسب وظيفة الدائرة.

المضخم التشغيلي (Op-Amp)

يظهر غالبًا على شكل مثلث، ويحتوي على:

• دخل موجب (+).
• دخل سالب (−).
• خرج.

وقد توجد أطراف أخرى للتغذية حسب نوع المخطط ومستوى التفاصيل المستخدم.

14. رموز البوابات المنطقية

يمكن تمثيل البوابات المنطقية باستخدام أكثر من أسلوب، ولذلك قد ترى اختلافًا في شكل الرمز بين المخططات.

بوابة AND

في التمثيل التقليدي تظهر بشكل مميز يشبه حرف D، بينما قد تستخدم تمثيلات أخرى شكلًا مستطيلًا مع رمز &.

بوابة OR

لها شكل منحني مميز في الرموز التقليدية، بينما يمكن تمثيلها في بعض أنظمة الرموز الوظيفية داخل مستطيل مع علامة مثل ≥1.

بوابة NOT

تُعرف أيضًا باسم العاكس (Inverter).

وتظهر عادةً على شكل مثلث يتبعه دائرة صغيرة عند الخرج، وتشير الدائرة إلى عكس الإشارة.

بوابات NAND وNOR وXOR

تعتمد هذه البوابات على رموز البوابات الأساسية مع إضافة علامات توضح الوظيفة المنطقية.

فعلى سبيل المثال، تؤدي إضافة دائرة صغيرة إلى خرج بوابة AND إلى تكوين بوابة NAND في التمثيل التقليدي.

15. رموز أجهزة القياس والمكونات الأخرى

الفولتميتر

يُمثل عادةً بدائرة تحتوي على الحرف V، ويستخدم لقياس الجهد.

الأميتر

يُمثل عادةً بدائرة تحتوي على الحرف A، ويستخدم لقياس التيار.

مكبر الصوت

له رمز خاص يوضح عنصر تحويل الإشارة الكهربائية إلى صوت.

الميكروفون

يستخدم لتحويل الصوت أو الضغط الصوتي إلى إشارة كهربائية.

المحرك

يمثل عادةً بدائرة تحتوي على الحرف M في العديد من المخططات.

الهوائي (Antenna)

يستخدم رمز خاص للهوائي، وقد يختلف شكله حسب نوع الهوائي ووظيفة المخطط.

المصباح (Lamp)

يمثل برمز خاص للدلالة على عنصر الإضاءة أو الإشارة الضوئية.

16. أهم الرموز المرجعية في المخططات الإلكترونية

من المفيد حفظ الرموز المرجعية الشائعة لأنها تساعد على تحديد نوع المكوّن بسرعة.

تختلف بعض الرموز المرجعية بين المعايير والشركات وبرامج CAD، لذلك يُفضل استخدام جدول الرموز المرجعية أو قائمة المكونات الخاصة بالمخطط عند وجود أي التباس.

17. كيف تقرأ الرموز الإلكترونية في المخطط؟

لا يكفي حفظ شكل كل رمز. لفهم المخطط الإلكتروني بشكل صحيح، اتبع الخطوات التالية:

1. حدد نوع المكوّن

ابدأ بالرمز لمعرفة ما إذا كان المكوّن مقاومة أو مكثفًا أو ثنائيًا أو ترانزستورًا أو دائرة متكاملة.

2. اقرأ الرمز المرجعي

ابحث عن تسمية مثل:

R1، C2، D3، Q1، U2

وذلك لتمييز المكوّن عن المكونات الأخرى من النوع نفسه.

3. اقرأ قيمة المكوّن

قد تجد قيمة مثل:

1 kΩ، 10 µF، 100 nF، 5.1 V

وهذه القيمة تساعد على معرفة خصائص المكوّن المستخدم.

4. تتبع التوصيلات

تتبع الأسلاك بين المكونات لمعرفة كيفية انتقال الإشارة أو الطاقة داخل الدائرة.

5. انتبه إلى القطبية

تأكد من اتجاه المكونات المستقطبة، مثل:

• الثنائيات.
• LEDs.
• المكثفات المستقطبة.
• البطاريات.
• بعض المكونات شبه الموصلة.

6. افهم نقاط التغذية والأرضي

حدد مصادر الجهد ونقاط GND، لأن معرفة مرجع الجهد ومسارات التغذية تساعد على فهم عمل الدائرة.

7. لا تعتمد على الرمز وحده

قد يكون الرمز متشابهًا بين أكثر من مكوّن، أو قد يستخدم المصمم رمزًا وفق معيار مختلف.

لذلك يجب الجمع بين: الرمز + التسمية + القيمة + التوصيلات + بيانات المكوّن، وذلك للوصول إلى فهم صحيح للدائرة.

18. ما الفرق بين رموز IEC وANSI؟

توجد اختلافات تاريخية في طريقة تمثيل بعض المكونات بين الأنظمة المختلفة.

ومن الأمثلة الشهيرة المقاومة:

• قد تظهر في بعض الرسومات بأسلوب متعرج شائع في التمثيلات الأمريكية.
• تظهر غالبًا كمستطيل في تمثيلات IEC.

أما IEC 60617 فهو قاعدة البيانات الدولية الحالية للرموز الرسومية المستخدمة في المخططات الكهروتقنية، وتشمل الرموز الخاصة بالموصلات والمكونات السلبية وأشباه الموصلات ومعدات الحماية والقياس والمنطق وغيرها.

أما IEEE/ANSI 315 فهو مرجع تاريخي مهم للرموز الكهربائية والإلكترونية، لكنه ليس المرجع الدولي الحالي المكافئ لـ IEC 60617.

لذلك عند التعامل مع مخطط حديث، من الأفضل معرفة المعيار أو مكتبة الرموز التي استخدمها المصمم أو برنامج CAD بدل افتراض أن جميع الرموز تتبع نظامًا واحدًا.

19. نصائح مهمة عند قراءة المخططات الإلكترونية

لإتقان قراءة المخططات الإلكترونية، ركز في البداية على مجموعة محدودة من الرموز الأساسية:

• المقاومة.
• المكثف.
• الملف.
• الثنائي.
• LED.
• الترانزستور.
• MOSFET.
• مصدر التغذية.
• الأرضي.
• المفتاح.
• المرحل.
• الدائرة المتكاملة.

بعد إتقان هذه المجموعة، يصبح الانتقال إلى الرموز المتخصصة أسهل بكثير.

ومن المهم أيضًا عدم محاولة حفظ مئات الرموز دفعة واحدة. الأفضل هو فهم وظيفة كل رمز وطريقة اتصاله بالدائرة.

كما يجب الانتباه إلى أن بعض الرموز تختلف حسب المعيار أو البرنامج، خصوصًا عند الانتقال بين المخططات القديمة والمخططات الحديثة.

الخلاصة

تمثل الرموز الإلكترونية في المخططات طريقة مختصرة ومنظمة لعرض مكونات الدائرة وتوصيلاتها ووظائفها. ومن خلال فهم رموز المقاومة والمكثف والملف والثنائي والترانزستور ومصادر التغذية والتأريض، يمكن للقارئ البدء في تحليل عدد كبير من المخططات الإلكترونية.

لكن قراءة المخطط بشكل صحيح لا تعتمد على شكل الرمز وحده؛ بل تتطلب الجمع بين الرمز المرجعي، وقيمة المكوّن، والتوصيلات، والقطبية، وتسميات التغذية، وسياق الدائرة.

ومع الممارسة، تصبح هذه الرموز وسيلة واضحة لفهم طريقة عمل الدائرة بدلًا من كونها مجموعة من الأشكال التي تحتاج إلى الحفظ فقط.

المصادر:

فريق التحرير02/10/2026آخر تحديث: 02/10/2026

0 10 دقائق
