بنك المكثفات (Capacitor Bank) هو مجموعة من المكثفات الكهربائية تُستخدم في أنظمة التيار المتردد لتعويض جزء من القدرة غير الفعالة التي تحتاج إليها الأحمال الحثية، مثل المحركات والمحولات والمضخات وأنظمة التكييف.
يساعد هذا التعويض على تحسين معامل القدرة وتقليل التيار المسحوب من مصدر التغذية. كما يمكن أن يساهم في تقليل الفواقد في الكابلات والمحولات وتحسين الاستفادة من سعة النظام الكهربائي.
وتظهر أهمية بنوك المكثفات بشكل خاص في المنشآت التي تحتوي على عدد كبير من الأحمال الحثية، مثل المصانع والمباني التجارية والمنشآت التي تضم محركات ومضخات وأنظمة تكييف متعددة.
لكن كيف يعمل بنك المكثفات؟ وما الفرق بين أنواعه؟ وكيف يحسن معامل القدرة؟ وهل يمكن أن تسبب المكثفات مشكلات في الشبكة؟
ما هو بنك المكثفات؟
بنك المكثفات هو مجموعة من المكثفات تُجمع داخل وحدة واحدة أو مجموعة من الوحدات، بهدف توفير قيمة محددة من السعة الكهربائية والقدرة غير الفعالة المناسبة للنظام.
يمكن توصيل المكثفات داخل البنك على التوازي أو التوالي، أو باستخدام ترتيب يجمع بين التوصيلين، وفق تصميم البنك ومتطلبات الجهد والقدرة.
وتخزن المكثفات الطاقة في مجال كهربائي بين أقطابها، بينما تستخدم في أنظمة التيار المتردد لتوفير قدرة غير فعالة متقدمة تساعد على تعويض القدرة غير الفعالة المتأخرة التي تسحبها الأحمال الحثية.
لذلك لا يقتصر دور بنك المكثفات على تجميع عدة مكثفات، بل يعتمد تصميمه على متطلبات النظام الكهربائي، مثل الجهد والتردد والقدرة غير الفعالة وطبيعة الأحمال والتوافقيات.
لماذا نستخدم بنك المكثفات؟
تحتاج الأحمال الحثية إلى قدرة غير فعالة لتكوين المجالات المغناطيسية اللازمة لعملها. ومن أمثلتها المحركات الكهربائية والمحولات وبعض المعدات التي تحتوي على ملفات حثية.
عندما تزداد القدرة غير الفعالة المسحوبة من المصدر، يرتفع التيار المطلوب لنقل القدرة نفسها. لذلك يمكن أن يؤدي تحسين معامل القدرة إلى تقليل التيار في أجزاء الشبكة الواقعة قبل نقطة تركيب بنك المكثفات.
ومن أهم فوائد تعويض القدرة غير الفعالة:
- تحسين معامل القدرة.
- تقليل التيار المسحوب من مصدر التغذية.
- تقليل الفواقد النحاسية I²R في أجزاء الشبكة التي ينخفض فيها التيار.
- تحسين الاستفادة من سعة الكابلات والمحولات.
- المساعدة في تحسين الجهد في بعض الأنظمة.
- تقليل انتقال القدرة غير الفعالة لمسافات طويلة.
ولا يعني تركيب بنك المكثفات أن الحمل أصبح يستهلك قدرة فعالة أقل بالضرورة. فالهدف الأساسي هو تعويض القدرة غير الفعالة وتقليل التيار المرتبط بها.
ما هو معامل القدرة؟
لفهم وظيفة بنك المكثفات، يجب أولًا فهم معامل القدرة وعلاقته بالقدرات الكهربائية.
في نظام تيار متردد جيبي، يمكن تقسيم القدرة إلى ثلاثة مفاهيم رئيسية:
القدرة الفعالة P
القدرة الفعالة هي القدرة التي تتحول إلى شغل أو طاقة مفيدة داخل الحمل، مثل القدرة التي يستخدمها المحرك لإنتاج العزم أو التي تتحول إلى حرارة أو ضوء.
تقاس القدرة الفعالة بالواط W أو الكيلوواط kW.
القدرة غير الفعالة Q
القدرة غير الفعالة هي القدرة المرتبطة بتبادل الطاقة بين المصدر والعناصر الحثية أو السعوية في الدائرة.
لا تتحول هذه القدرة بصورة صافية إلى شغل مفيد، لكنها ضرورية في تشغيل كثير من المعدات التي تعتمد على المجالات المغناطيسية أو الكهربائية.
تقاس بوحدة الفولت-أمبير غير الفعالة VAR أو kVAR.
القدرة الظاهرية S
القدرة الظاهرية هي المحصلة بين القدرة الفعالة والقدرة غير الفعالة.
وتقاس بوحدة الفولت-أمبير VA أو الكيلوفولت-أمبير kVA.
في الحالة الجيبية، تكون العلاقة:
S = √(P² + Q²)
أما معامل القدرة فيُحسب من العلاقة:
PF = P ÷ S = cosφ
حيث تمثل φ زاوية الطور بين الجهد والتيار.
لماذا ينخفض معامل القدرة مع الأحمال الحثية؟
تسحب الأحمال الحثية، مثل المحركات والمحولات، قدرة غير فعالة من مصدر التغذية. وفي هذه الحالة يتأخر التيار عن الجهد، لذلك يسمى معامل القدرة متأخرًا (Lagging).
كلما انخفض معامل القدرة، احتاج النظام إلى تيار أكبر لنقل القدرة الفعالة نفسها. على سبيل المثال، إذا احتاج حمل إلى قدرة فعالة ثابتة، فإن تشغيله عند معامل قدرة 0.70 يتطلب قدرة ظاهرية وتيارًا أكبر مقارنة بتشغيله عند معامل قدرة 0.95.
وهذا يفسر أهمية تحسين معامل القدرة في المنشآت التي تحتوي على أحمال حثية كبيرة، مثل المصانع والمباني التجارية والمنشآت التي تضم أحمال تكييف ومضخات ومحركات متعددة.
لمعرفة المزيد اقرأ مقال هل القدرة غير الفعالة ليس لها فائدة؟
كيف يعمل بنك المكثفات على تحسين معامل القدرة؟
تتميز المكثفات بأن تيارها يتقدم الجهد بزاوية تقارب 90 درجة في الحالة المثالية. لذلك توفر المكثفات قدرة غير فعالة متقدمة، بينما تسحب الأحمال الحثية قدرة غير فعالة متأخرة.
عند توصيل بنك المكثفات بالتوازي مع الحمل الحثي، يوفر البنك جزءًا من القدرة غير الفعالة بالقرب من الحمل. وبذلك تقل كمية القدرة غير الفعالة التي يحتاج مصدر التغذية إلى نقلها عبر الكابلات والمحولات الواقعة قبل نقطة التعويض.
بعبارة أبسط، لا تختفي الحاجة إلى القدرة غير الفعالة داخل المحرك، وإنما يتم تعويض جزء منها محليًا بالقرب من الحمل. ونتيجة لذلك ينخفض التيار المسحوب من المصدر، ويتحسن معامل القدرة، وتقل الفواقد الناتجة عن مرور التيار في أجزاء الشبكة السابقة لنقطة تركيب البنك.
مثال عملي على تحسين معامل القدرة
لنفترض وجود حمل قدرته الفعالة:
P = 100 kW
وكان معامل القدرة قبل التعويض:
PF₁ = 0.70
ونريد رفعه إلى:
PF₂ = 0.95
يمكن حساب القدرة غير الفعالة المطلوبة لبنك المكثفات من العلاقة:
Qc = P × (tanφ₁ − tanφ₂)
في هذه الحالة تكون قدرة بنك المكثفات المطلوبة تقريبًا:
Qc ≈ 69 kVAR
أما القدرة الظاهرية قبل تحسين معامل القدرة فتبلغ تقريبًا:
S₁ = 100 ÷ 0.70 = 142.9 kVA
وبعد رفع معامل القدرة إلى 0.95 تصبح:
S₂ = 100 ÷ 0.95 = 105.3 kVA
وهذا يعني أن القدرة الظاهرية والتيار المطلوبين من المصدر ينخفضان بشكل واضح، مع بقاء القدرة الفعالة للحمل عند 100 kW.
وإذا كان هذا الحمل يعمل على نظام ثلاثي الطور بجهد 400 V، فإن التيار التقريبي ينخفض من نحو 206 A إلى نحو 152 A، مع افتراض ثبات الجهد والقدرة الفعالة.
هذا المثال يوضح لماذا تستخدم بنوك المكثفات في المنشآت ذات الأحمال الحثية الكبيرة.
ما أنواع بنوك المكثفات؟
توجد عدة طرق لتصنيف بنوك المكثفات، ومن أهمها طريقة توصيلها وطريقة التحكم فيها.
بنك المكثفات المتوازي Shunt Capacitor Bank
يُوصل هذا النوع على التوازي مع الحمل أو مع قضبان التوزيع.
ويُعد من أكثر أنواع بنوك المكثفات استخدامًا في تصحيح معامل القدرة عند الأحمال الحثية.
يمكن تركيبه بالقرب من الحمل أو على لوحات التوزيع أو في نقاط مناسبة من النظام الكهربائي، حسب دراسة الأحمال وتصميم الشبكة.
عند تشغيل البنك، يوفر قدرة غير فعالة متقدمة تساعد على تعويض القدرة غير الفعالة المتأخرة التي تحتاج إليها الأحمال.
بنك المكثفات المتسلسل Series Capacitor Bank
يُوصل هذا النوع على التوالي مع خط النقل.
ويستخدم بشكل رئيسي لتعويض جزء من المفاعلة الحثية للخط، مما يساعد في تحسين خصائص نقل القدرة وتنظيم الجهد وزيادة قدرة نقل بعض خطوط النقل.
لذلك يختلف هدفه عن بنك المكثفات المتوازي المستخدم عادةً لتصحيح معامل القدرة عند الأحمال.
ما الفرق بين توصيل المكثفات نجمة ودلتا؟
في الأنظمة ثلاثية الطور، يمكن تصميم بنك المكثفات باستخدام توصيلات مختلفة، من بينها النجمة (Star/Wye) والدلتا (Delta).
يعتمد اختيار التوصيلة المناسبة على جهد النظام وتصميم المكثفات ومتطلبات العزل والتأريض والحماية وطريقة تشغيل البنك.
لذلك لا توجد قاعدة عامة تقول إن توصيل الدلتا هو الأفضل دائمًا عند جهد معين.
في بعض التطبيقات، يمكن أن يوفر توصيل الدلتا قدرة غير فعالة مختلفة عن توصيل النجمة عند مقارنة مكثفات لها القيم والجهود نفسها، لأن كل عنصر في الدلتا يتعرض لجهد الخط.
لكن اختيار التوصيلة النهائية يجب أن يعتمد على تصميم النظام وليس على الجهد وحده.

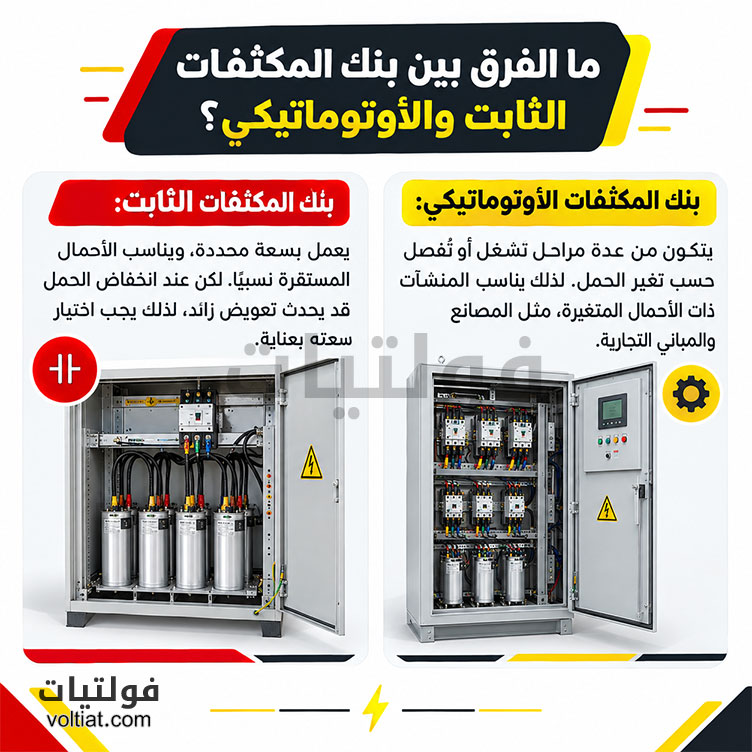

ما الفرق بين بنك المكثفات الثابت والأوتوماتيكي؟
بنك المكثفات الثابت
يظل البنك متصلًا بالشبكة عندما يكون في وضع التشغيل. ويناسب التطبيقات التي يكون فيها الحمل والطلب على القدرة غير الفعالة مستقرين نسبيًا.
لكن استخدام بنك ثابت بسعة كبيرة مع تغير الأحمال قد يؤدي إلى زيادة التعويض عند انخفاض الحمل، لذلك يجب اختيار سعته بعناية.
بنك المكثفات الأوتوماتيكي
يتكون عادةً من عدة مراحل يمكن إدخالها أو إخراجها حسب تغير الحمل.
ويستخدم جهاز تحكم في معامل القدرة لمراقبة النظام وتشغيل مراحل المكثفات أو فصلها حسب الحاجة.
توجد تطبيقات تستخدم ملامسات كهربائية (Contactors)، بينما تستخدم تطبيقات أخرى تقنيات إلكترونية مثل الثايرستورات عندما تكون سرعة التبديل مهمة.
ويكون البنك الأوتوماتيكي مناسبًا للمنشآت التي تتغير فيها الأحمال خلال اليوم، مثل بعض المصانع والمباني التجارية والمنشآت ذات الأحمال المتغيرة.
ما مكونات وحماية بنك المكثفات؟
يختلف تصميم البنك حسب الجهد والقدرة وطبيعة النظام، لكن يمكن أن يتضمن عددًا من المكونات الأساسية، مثل:
- وحدات المكثفات.
- القواطع الكهربائية.
- المصهرات، حسب تصميم البنك.
- ملامسات تشغيل المكثفات في بعض الأنظمة.
- أجهزة التحكم في معامل القدرة.
- مقاومات أو أجهزة تفريغ.
- مفاعلات عند الحاجة.
- أجهزة قياس ومراقبة.
- وسائل حماية مناسبة للأعطال وارتفاع التيار والجهد.
تعمل أجهزة التفريغ على خفض الجهد المتبقي على المكثفات بعد فصلها، بينما تساعد وسائل الحماية على فصل البنك عند حدوث حالات غير طبيعية وفق تصميم النظام.
هل تؤثر التوافقيات على بنك المكثفات؟
نعم، يجب دراسة التوافقيات عند تصميم بنوك المكثفات، خصوصًا في المنشآت التي تحتوي على أحمال إلكترونية أو أجهزة قدرة غير خطية.
يمكن أن تتسبب التوافقيات في زيادة التيار والحرارة والإجهاد على المكثفات. كما يمكن أن يؤدي وجود المكثفات مع مفاعلة الشبكة إلى ظروف رنين عند ترددات معينة.
لذلك قد تستخدم المفاعلات مع بنوك المكثفات لتقليل مخاطر الرنين أو لتكوين دوائر ترشيح توافقية مصممة لترددات محددة.
وهنا يجب التفريق بين مفاعل إزالة الرنين (Detuned Reactor) ومرشح التوافقيات (Harmonic Filter)، لأن وجود مفاعل مع المكثفات لا يعني تلقائيًا أن البنك أصبح مرشحًا للتوافقيات.
لذلك ينبغي إجراء دراسة للتوافقيات قبل تركيب بنك مكثفات كبير في المنشآت التي تحتوي على أحمال غير خطية.
لمعرفة المزيد اقرأ مقال: ما هي التوافقيات؟ وأسباب ظهورها؟
هل بنك المكثفات يقلل استهلاك الكهرباء؟
لا يصح القول إن بنك المكثفات يقلل استهلاك الطاقة الفعالة للحمل بشكل مباشر. فالمحرك مثلًا سيظل يحتاج إلى القدرة الفعالة اللازمة لتشغيله.
لكن بنك المكثفات يقلل القدرة غير الفعالة التي يحتاج المصدر إلى نقلها، وبالتالي يمكن أن ينخفض التيار في أجزاء الشبكة الواقعة قبل نقطة التعويض. وعند انخفاض التيار، تنخفض الفواقد I²R في تلك الأجزاء.
لذلك يمكن أن يؤدي تحسين معامل القدرة إلى تحسين كفاءة توزيع الطاقة وتقليل بعض الفواقد، لكنه لا يعني أن المكثف يلغي الطاقة التي يحتاج إليها الحمل لأداء وظيفته.
كيف نحدد قدرة بنك المكثفات؟
يجب تحديد قدرة بنك المكثفات بناءً على بيانات الحمل ومعامل القدرة الحالي والقيمة المستهدفة.
يمكن استخدام العلاقة التالية في الحالة الجيبية:
Qc = P × (tanφ₁ − tanφ₂)
حيث:
Qc: قدرة بنك المكثفات المطلوبة بوحدة kVAR.
P: القدرة الفعالة للحمل بوحدة kW.
φ₁: زاوية معامل القدرة قبل التعويض.
φ₂: زاوية معامل القدرة بعد التعويض.
لكن اختيار البنك الفعلي لا يعتمد على هذه المعادلة وحدها.
يجب أيضًا دراسة تغير الأحمال، ومستويات الجهد، والتوافقيات، وطريقة التوصيل، ومراحل البنك، والحماية، وظروف التشغيل.
لذلك، عند تصميم بنك مكثفات لمنشأة صناعية أو تجارية كبيرة، يفضل الاعتماد على قياسات فعلية ودراسة كهربائية مناسبة بدل اختيار البنك اعتمادًا على قدرة الحمل الاسمية فقط.
ما فوائد تحسين معامل القدرة في المنشآت السعودية؟
توجد في المنشآت السعودية أحمال كهربائية متنوعة، وقد تشمل أنظمة تكييف ومضخات ومحركات ومعدات تشغيل مختلفة، خصوصًا في المنشآت التجارية والصناعية.
ومع زيادة الأحمال الحثية، تصبح دراسة معامل القدرة مهمة عند تصميم وتشغيل أنظمة التوزيع الكهربائية.
ويمكن أن يساعد التعويض المناسب على:
- تقليل التيار في أجزاء الشبكة قبل نقطة التعويض.
- تقليل الفواقد الكهربائية المرتبطة بالتيار.
- تحسين الاستفادة من سعة المحولات والكابلات.
- تقليل انتقال القدرة غير الفعالة لمسافات طويلة.
- تحسين ظروف تشغيل النظام عند اختيار البنك بصورة صحيحة.
أما أي رسوم أو متطلبات خاصة بمعامل القدرة، فيجب الرجوع فيها إلى التعرفة والاشتراطات المعمول بها لدى الجهة الكهربائية المختصة ونوع الخدمة والمنشأة، بدل اعتماد حد رقمي عام ينطبق على جميع الحالات.
لمعرفة المزيد اقرأ مقال: فوائد تحسين معامل القدرة (PF)
متى نحتاج إلى بنك مكثفات؟
يصبح التفكير في تركيب بنك مكثفات أكثر أهمية عندما تكون المنشأة تحتوي على عدد كبير من الأحمال الحثية، أو عندما تظهر مؤشرات على انخفاض معامل القدرة أو ارتفاع القدرة غير الفعالة.
ومن الأمثلة على الأحمال التي قد تؤثر في معامل القدرة:
- المحركات الكهربائية.
- المضخات.
- المحولات.
- بعض أنظمة التكييف.
- المعدات الصناعية التي تحتوي على أحمال حثية.
لكن لا ينبغي تركيب بنك مكثفات عشوائيًا.
فإذا كانت المنشأة تحتوي على توافقيات مرتفعة أو أحمال متغيرة بصورة كبيرة، فقد تحتاج إلى دراسة أكثر تفصيلًا لتحديد نوع البنك وطريقة التحكم والحماية المناسبة.
ما المشكلات التي قد تحدث عند اختيار بنك مكثفات بشكل خاطئ؟
لا يعني تركيب بنك مكثفات أكبر أن معامل القدرة سيكون أفضل دائمًا. قد يؤدي اختيار سعة غير مناسبة إلى زيادة التعويض وارتفاع الجهد أو ظهور ظروف تشغيل غير مرغوبة.
كما يمكن أن تؤدي التوافقيات والرنين إلى إجهاد المكثفات وارتفاع تياراتها. لذلك يجب اختيار قدرة البنك ومراحله وطريقة تشغيله بناءً على طبيعة الأحمال وقياسات النظام ودراسة التوافقيات عند الحاجة.
الخلاصة
بنك المكثفات هو وسيلة شائعة لتعويض القدرة غير الفعالة وتحسين معامل القدرة في أنظمة التيار المتردد.
عند توصيل بنك المكثفات بالتوازي مع حمل حثي، يوفر البنك قدرة غير فعالة متقدمة بالقرب من الحمل. وبذلك تنخفض القدرة غير الفعالة التي يحتاج مصدر التغذية إلى نقلها، وينخفض التيار في أجزاء الشبكة الواقعة قبل نقطة التعويض.
يساعد ذلك على تقليل بعض الفواقد وتحسين الاستفادة من سعة الكابلات والمحولات. لكن اختيار بنك المكثفات لا يعتمد على معامل القدرة وحده. يجب أيضًا مراعاة تغير الأحمال، والجهد، والتوافقيات، والرنين، والحماية، وطريقة التوصيل.
لذلك، فإن تحسين معامل القدرة باستخدام بنك المكثفات يكون فعالًا عندما يتم اختيار البنك وتصميمه وفق بيانات النظام الفعلية، وليس بمجرد إضافة مكثفات ذات قدرة كبيرة.
الأسئلة الشائعة
بنك المكثفات هو مجموعة من المكثفات تستخدم لتوفير قدرة غير فعالة متقدمة وتعويض جزء من القدرة غير الفعالة المتأخرة التي تسحبها الأحمال الحثية.
يوفر البنك قدرة غير فعالة متقدمة بالقرب من الحمل، مما يقلل القدرة غير الفعالة التي يحتاج مصدر التغذية إلى توفيرها، وبالتالي يتحسن معامل القدرة وينخفض التيار المسحوب من المصدر.
لا يقلل بنك المكثفات القدرة الفعالة التي يحتاج إليها الحمل مباشرة، لكنه قد يقلل بعض الفواقد الناتجة عن التيار في أجزاء الشبكة السابقة لنقطة التعويض.
البنك الثابت يعمل بسعة محددة، بينما يستطيع البنك الأوتوماتيكي إدخال أو إخراج مراحل مختلفة حسب تغير الحمل ومعامل القدرة.
نعم، يمكن أن تحدث مشكلات عند اختيار البنك أو تشغيله بشكل غير مناسب، مثل زيادة التعويض أو الرنين أو ارتفاع تيارات المكثفات بسبب التوافقيات. لذلك يجب تصميم البنك وحمايته وفق خصائص النظام.
المصادر:
- Power System Capacitors – Ramasamy Natarajan (CRC Press)
- Assessment of capacitor banks and active harmonic filter… (Springer – Electrical Engineering, 2025)
