عندما يمر التيار الكهربائي في دائرة ما، فإنه لا يتحرك بحرية كاملة، بل يواجه ما يحد من مروره. هنا تظهر أهمية المقاومة الكهربائية، التي تؤثر في مقدار التيار وتوزيع الجهد وتحويل جزء من الطاقة الكهربائية إلى حرارة.
فما هي المقاومة الكهربائية؟ وكيف تعمل داخل الدائرة؟ وما العوامل التي تؤثر في قيمتها؟ لفهم ذلك، نحتاج أولًا إلى معرفة العلاقة بين الجهد والتيار والمقاومة.
ما هي المقاومة الكهربائية؟
المقاومة الكهربائية هي خاصية للموصل أو المكوّن الكهربائي تحد من مرور التيار الكهربائي عند تطبيق فرق جهد عليه.
وتنشأ المقاومة نتيجة تفاعل حوامل الشحنة، مثل الإلكترونات في المعادن، مع ذرات المادة وعيوبها واهتزازات الشبكة البلورية.
تقاس المقاومة بوحدة الأوم (Ω)، وسميت هذه الوحدة نسبة إلى العالم الفيزيائي جورج سيمون أوم.
ويعني وجود مقاومة مقدارها 1 أوم أن فرق جهد مقداره 1 فولت ينتج تيارًا مقداره 1 أمبير، وفق العلاقة الأساسية:
R = V / I
ومن المهم التمييز بين المقاومة والمقاومية. فالمقاومة تعتمد على أبعاد الموصل ونوع مادته ودرجة حرارته، بينما المقاومية هي خاصية مرتبطة بالمادة نفسها.
ما العلاقة بين الجهد والتيار والمقاومة؟
تربط بين الجهد والتيار والمقاومة علاقة أساسية تعرف باسم قانون أوم:
V = I × R
حيث:
V هو فرق الجهد بالفولت (V).
I هو التيار بالأمبير (A).
R هي المقاومة بالأوم (Ω).
ويمكن إعادة ترتيب القانون لحساب التيار أو المقاومة:
I = V / R
R = V / I
إذا بقي الجهد ثابتًا، فإن زيادة المقاومة تؤدي إلى انخفاض التيار. أما خفض المقاومة فيؤدي إلى زيادة التيار.
فعلى سبيل المثال، إذا كان لدينا جهد مقداره 220 فولت ومقاومة مقدارها 110 أوم، فإن التيار يساوي:
I = 220 / 110 = 2 أمبير
وهذا يوضح بصورة مباشرة العلاقة بين الجهد والتيار والمقاومة.
ملاحظة: قانون أوم يصف العلاقة الخطية في العناصر الأومية ضمن ظروف تشغيل معينة، ولا يعني أن جميع المكونات الكهربائية تمتلك مقاومة ثابتة.
وتربط بين الجهد والتيار والمقاومة علاقة أساسية تعرف باسم قانون أوم
ما وحدة قياس المقاومة الكهربائية؟
وحدة قياس المقاومة الكهربائية هي الأوم (Ω). وتُستخدم هذه الوحدة للتعبير عن مدى إعاقة المكوّن أو الموصل لمرور التيار.
فعندما تكون قيمة المقاومة كبيرة، يحتاج التيار إلى فرق جهد أكبر للوصول إلى قيمة معينة. أما عند انخفاض المقاومة، فيمكن أن يمر تيار أكبر عند الجهد نفسه.
وتُستخدم مضاعفات الأوم أيضًا في الدوائر الكهربائية والإلكترونية، مثل:
- الكيلو أوم (kΩ) = 1000 أوم.
- الميجا أوم (MΩ) = 1,000,000 أوم.
ما العوامل التي تؤثر في المقاومة الكهربائية؟
لا تعتمد مقاومة الموصل على نوع مادته فقط، بل تتأثر بعدة عوامل، أهمها:
- نوع المادة
تختلف مقاومة المواد باختلاف مقاومتها النوعية أو مقاوميتها الكهربائية (ρ).
فالنحاس والفضة من المواد ذات المقاومية المنخفضة، ولذلك تستخدم على نطاق واسع في الموصلات الكهربائية.
أما مواد مثل النيكروم فتتميز بمقاومية أعلى، ولذلك تستخدم في بعض تطبيقات التسخين والمقاومات.
- طول الموصل
تزداد المقاومة كلما زاد طول الموصل، إذا بقيت المادة ومساحة المقطع ودرجة الحرارة ثابتة.
لذلك يكون السلك الطويل أكثر مقاومة من سلك أقصر مصنوع من المادة نفسها وبمساحة المقطع نفسها.
- مساحة مقطع الموصل
تنخفض المقاومة عند زيادة مساحة مقطع الموصل، إذا بقيت بقية العوامل ثابتة.
ولهذا السبب ترتبط مساحة مقطع الكابل بقدرته على حمل التيار، لكن اختيار مقاس الكابل لا يعتمد على المقاومة وحدها، بل يشمل أيضًا سعة التيار وهبوط الجهد وطريقة التركيب ودرجة الحرارة وغيرها من العوامل. كما أوضحنا في مقال علاقة مساحة مقطع الكابل بسعة التيار.
- درجة الحرارة
تؤثر درجة الحرارة في مقاومة المواد. في معظم المعادن، تزداد المقاومة مع ارتفاع درجة الحرارة بسبب زيادة اهتزازات الشبكة البلورية.
أما أشباه الموصلات، فقد تنخفض مقاومتها عادةً مع ارتفاع درجة الحرارة، وفق نوع المادة وآلية التوصيل.
ما العلاقة بين طول السلك ومساحة مقطعه والمقاومة؟
يمكن حساب مقاومة موصل منتظم باستخدام العلاقة:
R = ρ × L / A
حيث:
- R هي المقاومة بالأوم.
- ρ هي مقاومية المادة بالأوم متر (Ω·m).
- L هو طول الموصل بالمتر.
- A هي مساحة مقطع الموصل بالمتر المربع.
من هذه العلاقة نلاحظ أن المقاومة:
- تزداد مع زيادة طول الموصل.
- تنخفض مع زيادة مساحة مقطعه.
- تختلف باختلاف مادة الموصل.
وهذا يوضح أحد الأسباب التي تجعل اختيار مقاس الكابل مهمًا في التمديدات الكهربائية، خصوصًا عند تغذية الأحمال ذات التيار المرتفع.
كيف تعمل المقاومة في الدائرة الكهربائية؟
تؤدي المقاومة عدة وظائف مهمة داخل الدوائر الكهربائية والإلكترونية.
تحديد التيار
من أهم وظائف المقاومة تحديد مقدار التيار في الدائرة. فعند ثبات الجهد، تؤدي زيادة المقاومة إلى تقليل التيار وفق قانون أوم:
I = V / R
ولهذا تستخدم المقاومات في الدوائر الإلكترونية لحماية بعض المكونات والتحكم في قيم التيار.
تقسيم الجهد
يمكن استخدام المقاومات المتصلة على التوالي للحصول على جهد أقل من جهد المصدر.
في هذه الحالة يتوزع الجهد بين المقاومات بحسب قيمها، ويُستخدم هذا المبدأ في العديد من الدوائر الإلكترونية.
تحويل الطاقة الكهربائية إلى حرارة
عندما يمر التيار في مقاومة، تتحول الطاقة الكهربائية إلى حرارة.
وتُحسب القدرة المتبددة في المقاومة باستخدام:
P = V × I
وبالاعتماد على قانون أوم يمكن أيضًا استخدام:
P = I² × R
أو:
P = V² / R
ولهذا السبب تسخن بعض المقاومات أثناء التشغيل، كما يعتمد عمل السخانات الكهربائية على تحويل الطاقة الكهربائية إلى حرارة.
كيف تتغير المقاومة عند توصيل المقاومات على التوالي؟

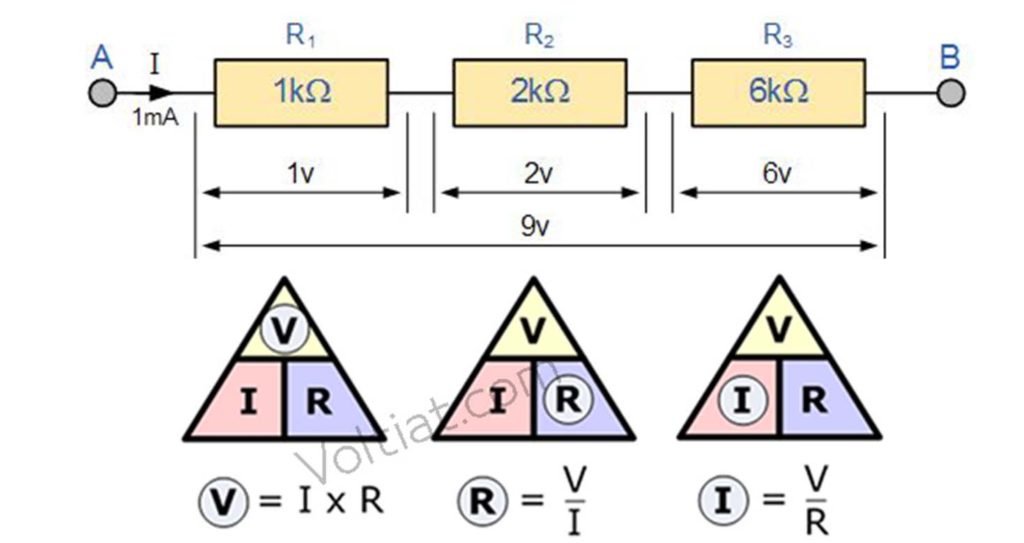

عند توصيل المقاومات على التوالي، يمر التيار نفسه في جميع المقاومات، بينما يتوزع الجهد بينها. وتكون المقاومة الكلية:
Rₜ = R₁ + R₂ + R₃ + …
فإذا كانت لدينا ثلاث مقاومات قيمها 10 أوم و20 أوم و30 أوم، فإن المقاومة الكلية تساوي:
Rₜ = 10 + 20 + 30 = 60 أوم
لذلك يؤدي توصيل مقاومات إضافية على التوالي إلى زيادة المقاومة الكلية.
كيف تتغير المقاومة عند توصيل المقاومات على التوازي؟
عند توصيل المقاومات على التوازي، يكون الجهد نفسه على الفروع، بينما يتوزع التيار بينها.
وتحسب المقاومة الكلية باستخدام:
1 / Rₜ = 1 / R₁ + 1 / R₂ + 1 / R₃ + …
وعند وجود مقاومتين فقط:
Rₜ = (R₁ × R₂) / (R₁ + R₂)
وفي الدوائر التي تحتوي على مقاومات موجبة، تكون المقاومة الكلية في التوازي أقل من قيمة أصغر مقاومة في الفروع.
ولمزيد من التفاصيل حول طرق توصيل المقاومات وحساب المقاومة المكافئة، يمكنك الاطلاع على مقال طرق توصيل المقاومات
كيف تؤثر المقاومة في الأسلاك الكهربائية؟
توجد مقاومة في جميع الأسلاك الحقيقية، حتى لو كانت صغيرة. وعند مرور التيار في السلك، ينتج فقد في القدرة بسبب المقاومة، ويمكن التعبير عنه بالعلاقة:
P = I² × R
لذلك تؤثر مقاومة الأسلاك في مقدار الفقد الكهربائي وارتفاع درجة حرارتها.
وتزداد أهمية هذه النقطة عند الأحمال ذات التيارات المرتفعة، مثل بعض أجهزة التكييف والسخانات والمعدات الكهربائية.
في التطبيقات العملية، لا يكفي اختيار الكابل اعتمادًا على المقاومة فقط، بل يجب مراعاة سعة التيار، وطريقة التركيب، ودرجة الحرارة، وهبوط الجهد، وظروف التشغيل والحماية الكهربائية.
لذلك لا يعتمد اختيار الكابل على سعة التيار فقط، بل يجب أيضًا مراعاة هبوط الجهد، كما أوضحنا في مقال علاقة مساحة مقطع الكابل بسعة التيار
ويمكنك أيضًا معرفة المزيد عن العلاقة بين المقاومة وهبوط الجهد وفق قانون أوم لفهم تأثير المقاومة في فرق الجهد.
أين نستخدم المقاومة الكهربائية؟
توجد المقاومة في عدد كبير من التطبيقات الكهربائية والإلكترونية، سواء كانت مقصودة أو ناتجة عن خصائص الموصلات.
ومن أمثلتها:
- المقاومات الإلكترونية: لتحديد التيار وتقسيم الجهد وضبط ظروف تشغيل الدوائر.
- السخانات الكهربائية: لتحويل الطاقة الكهربائية إلى حرارة.
- المصابيح ذات الفتيلة: حيث تتحول الطاقة الكهربائية إلى حرارة وضوء.
- الأسلاك والكابلات: حيث تمتلك جميع الموصلات مقاومة كهربائية تؤثر في الفقد والحرارة.
- الدوائر الإلكترونية: للتحكم في الإشارات والتيارات والجهود.
حتى الأسلاك التي نعتبرها موصلات جيدة، مثل النحاس، ليست ذات مقاومة صفرية في الظروف العادية.
هل جميع المكونات الكهربائية تتبع قانون أوم؟
لا. توجد مكونات تُظهر علاقة غير خطية بين الجهد والتيار، ولذلك لا يمكن اعتبار مقاومتها ثابتة في جميع ظروف التشغيل.
ومن أمثلة ذلك الثنائيات والترانزستورات، حيث تتغير العلاقة بين الجهد والتيار بحسب نقطة التشغيل والظروف الكهربائية.
لذلك يجب عدم تطبيق العلاقة V = I × R على جميع المكونات بالطريقة نفسها دون معرفة طبيعة العنصر وظروف تشغيله.
ما الفرق بين المقاومة والمقاومية؟
المقاومة (R) هي مقاومة موصل أو مكوّن معين لمرور التيار، وتتأثر بطول الموصل ومساحة مقطعه ومادته ودرجة حرارته.
أما المقاومية (ρ) فهي خاصية للمادة نفسها، وتستخدم في حساب مقاومة موصل مصنوع منها.
ولهذا يمكن أن يكون لدينا سلكان من المادة نفسها، لكن مقاومتهما مختلفة بسبب اختلاف الطول أو مساحة المقطع.
الخلاصة
المقاومة الكهربائية من أهم المفاهيم الأساسية لفهم الدوائر الكهربائية. فهي تحد من مرور التيار، وتؤثر في توزيع الجهد، كما تؤدي إلى تحويل جزء من الطاقة الكهربائية إلى حرارة.
وتعتمد قيمة المقاومة على عوامل متعددة، أهمها نوع المادة وطول الموصل ومساحة مقطعه ودرجة الحرارة.
ويساعد فهم العلاقة بين الجهد والتيار والمقاومة من خلال قانون أوم على تحليل الدوائر الكهربائية وفهم سلوك كثير من الأحمال والمكونات المستخدمة في التطبيقات المنزلية والصناعية والإلكترونية.
