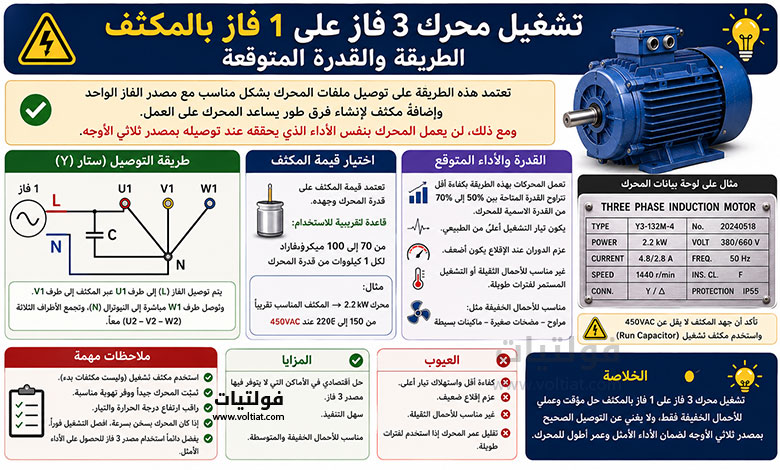

هل لديك محرك ثلاثي الأوجه 3 فاز، بينما مصدر الكهرباء المتوفر لديك أحادي الطور 1 فاز؟ قد يبدو تشغيل المحرك في هذه الحالة غير ممكن، لكن توجد طرق يمكن استخدامها في بعض التطبيقات، وأشهرها تشغيل المحرك باستخدام مكثف كهربائي.
تعتمد هذه الطريقة على توصيل ملفات المحرك بشكل مناسب مع مصدر الفاز الواحد وإضافة مكثف لإنشاء فرق طور يساعد المحرك على العمل. ومع ذلك، لن يعمل المحرك بنفس الأداء الذي يحققه عند توصيله بمصدر ثلاثي الأوجه.
في هذا المقال، نوضح طريقة تشغيل محرك 3 فاز على 1 فاز، وكيفية اختيار طريقة التوصيل، ودور المكثف، وتأثير هذه الطريقة على قدرة المحرك.
هل يمكن تشغيل محرك 3 فاز على 1 فاز؟
نعم، يمكن تشغيل بعض المحركات ثلاثية الأوجه على مصدر أحادي الطور باستخدام مكثف مناسب. لكن هذه الطريقة ليست مكافئة للتشغيل على مصدر 3 فاز.
تنخفض القدرة والعزم المتاحان عادةً عند تشغيل المحرك على فاز واحد. كما يعتمد الأداء النهائي على تصميم المحرك، وقيمة المكثف، وجهد التغذية، والحمل الميكانيكي.
لذلك، يجب الرجوع إلى لوحة بيانات المحرك قبل إجراء أي توصيل.

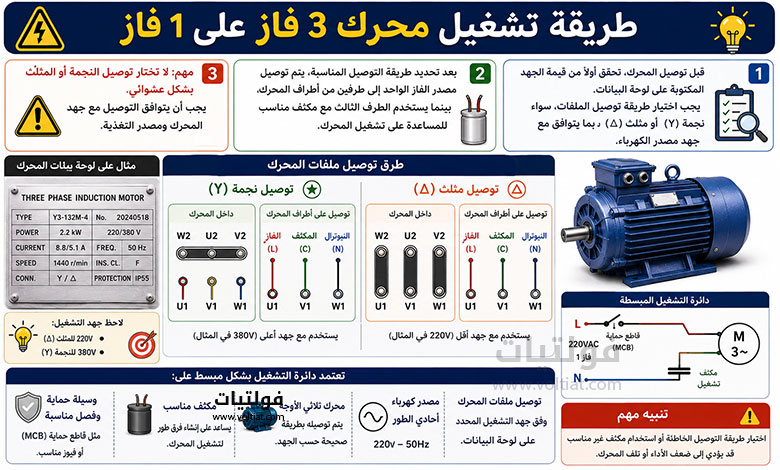

طريقة تشغيل محرك 3 فاز على 1 فاز
قبل توصيل المحرك، تحقق أولًا من قيمة الجهد المكتوبة على لوحة البيانات. يجب اختيار طريقة توصيل الملفات، سواء نجمة (Y) أو مثلث (Δ)، بما يتوافق مع جهد مصدر الكهرباء.
بعد تحديد طريقة التوصيل المناسبة، يتم توصيل مصدر الفاز الواحد إلى طرفين من أطراف المحرك، بينما يستخدم الطرف الثالث مع مكثف مناسب للمساعدة على تشغيل المحرك.
بشكل مبسط، تعتمد دائرة التشغيل على:
- مصدر كهرباء أحادي الطور.
- محرك ثلاثي الأوجه.
- مكثف مناسب.
- وسيلة حماية وفصل مناسبة.
- توصيل ملفات المحرك وفق جهد التشغيل المحدد على لوحة البيانات.
مهم: لا تختار توصيل النجمة أو المثلث بشكل عشوائي. يجب أن يتوافق التوصيل مع جهد المحرك ومصدر التغذية.
اختيار توصيل النجمة أو المثلث
تحتوي كثير من المحركات ثلاثية الأوجه على لوحة بيانات توضح جهد التشغيل بتنسيق مثل:
230/400 V Δ/Y
وهذا يعني أن طريقة توصيل ملفات المحرك تعتمد على جهد المصدر المستخدم.
لذلك، قبل تشغيل محرك 3 فاز على 1 فاز، اقرأ بيانات لوحة المحرك وتأكد من أن الجهد وطريقة التوصيل مناسبان.
لماذا يجب الانتباه إلى لوحة البيانات؟
لأن اختيار التوصيل الخاطئ قد يؤدي إلى ارتفاع التيار وسخونة الملفات، وقد يتسبب في تلف المحرك.
لهذا السبب، لا يكفي معرفة قدرة المحرك بالكيلووات فقط. يجب أيضًا معرفة:
- جهد التشغيل.
- تيار التشغيل.
- طريقة توصيل الملفات.
- التردد.
- معامل القدرة.
- سرعة المحرك.
- بيانات الحمل.
ما دور المكثف في تشغيل محرك 3 فاز على 1 فاز؟
عند توصيل محرك ثلاثي الأوجه بمصدر أحادي الطور، لا تتوفر منظومة الجهود ثلاثية الأوجه التي يعتمد عليها المحرك في التشغيل الطبيعي.
لذلك يستخدم المكثف لإنشاء إزاحة في الطور تساعد على تكوين مجال مغناطيسي دوار يسمح للمحرك بالعمل.
لكن المكثف لا يحول مصدر الكهرباء أحادي الطور إلى مصدر ثلاثي الأوجه حقيقي. ولهذا السبب، يظل أداء المحرك مختلفًا عن أدائه عند تشغيله بالطريقة الأصلية.
كيف يتم اختيار مكثف المحرك؟
لا توجد قيمة واحدة مناسبة لجميع المحركات. تختلف سعة المكثف المطلوبة بحسب تصميم المحرك وجهد التشغيل وقدرته وظروف الحمل.
لذلك، لا يُنصح باختيار المكثف اعتمادًا على قدرة المحرك فقط.
يمكن استخدام حسابات تقريبية لتحديد قيمة ابتدائية، ثم التحقق من أداء المحرك والتيار ودرجة حرارته أثناء التشغيل. والأفضل دائمًا الاعتماد على بيانات الشركة المصنعة إذا كانت متوفرة.
كما أن زيادة سعة المكثف بشكل عشوائي قد تؤدي إلى ارتفاع التيار أو إجهاد ملفات المحرك.
لذلك، يجب اختيار المكثف بعناية وعدم اعتبار السعة الأكبر خيارًا أفضل.
كيف يتم عكس اتجاه دوران المحرك؟
يمكن تغيير اتجاه دوران المحرك عند استخدام دائرة المكثف من خلال تغيير ترتيب توصيلات دائرة التغذية والمكثف وفق تصميم الدائرة.
في بعض طرق التوصيل، يتم تثبيت طرفي المكثف على طرفين من أطراف المحرك، ثم تغيير نقطة توصيل الطرف الآخر لمصدر التغذية.
يؤدي ذلك إلى تغيير اتجاه المجال الناتج، وبالتالي يتغير اتجاه دوران المحرك.
تنبيه: تختلف طريقة عكس الدوران حسب دائرة التوصيل المستخدمة. لذلك يجب الاعتماد على مخطط الدائرة الخاص بالمحرك قبل تغيير أي طرف.
هل تنخفض قدرة المحرك عند تشغيله على فاز واحد؟
نعم. عند تشغيل محرك ثلاثي الأوجه على فاز واحد باستخدام مكثف، لا يحصل المحرك عادةً على نفس الأداء الذي يحققه عند تشغيله من مصدر ثلاثي الأوجه.
قد تنخفض القدرة والعزم المتاحان بشكل ملحوظ، وتختلف النسبة من محرك إلى آخر.
لذلك، لا ينبغي اعتبار نسبة ثابتة مثل 75% قاعدة عامة لجميع المحركات.
يعتمد الأداء على عدة عوامل، أهمها:
- قدرة المحرك.
- تصميم المحرك.
- قيمة المكثف.
- جهد التشغيل.
- الحمل الميكانيكي.
- تيار التشغيل.
- طريقة التوصيل.
ولهذا، يجب اختبار المحرك تحت الحمل المناسب ومراقبة التيار ودرجة الحرارة قبل اعتماده للعمل المستمر.
هل يمكن تشغيل محرك أكبر من 3 كيلووات على فاز واحد؟
يمكن في بعض التطبيقات تشغيل محركات أكبر من 3 كيلووات على مصدر أحادي الطور، لكن الأمر يصبح أكثر تعقيدًا، خصوصًا أثناء بدء التشغيل.
يحتاج المحرك إلى تيار بدء أعلى من تيار التشغيل، وقد لا يكون المكثف المستخدم للتشغيل المستمر كافيًا لبدء محرك كبير تحت الحمل.
لذلك يمكن استخدام مكثف بدء لفترة قصيرة، ثم فصله بعد وصول المحرك إلى سرعة مناسبة.
ما طرق فصل مكثف البدء؟
يمكن فصل مكثف البدء بعد بدء تشغيل المحرك باستخدام وسيلة تحكم مناسبة، مثل:
- ريليه مناسب.
- مؤقت أو دائرة تحكم.
- مفتاح طرد مركزي في المحركات المصممة لذلك.
- دائرة تشغيل مخصصة حسب تصميم المحرك.
ويجب ألا يظل مكثف البدء متصلًا بالدائرة إذا كان تصميمه مخصصًا للعمل أثناء الإقلاع فقط.
هل المكثف أفضل طريقة لتشغيل محرك 3 فاز على 1 فاز؟
ليس بالضرورة.
طريقة المكثف قد تكون مناسبة لبعض التطبيقات البسيطة، خصوصًا عندما يكون الحمل منخفضًا ولا يتطلب عزم بدء مرتفعًا.
أما في التطبيقات التي تحتاج إلى أداء أفضل وتحكم في السرعة والعزم، فقد يكون محول التردد (VFD) خيارًا أكثر ملاءمة، بشرط اختيار جهاز متوافق مع المحرك ومصدر التغذية.
أهم احتياطات السلامة
قبل تنفيذ أي توصيل، يجب التعامل مع دائرة المحرك باعتبارها دائرة كهربائية خطرة.
احرص على:
- فصل مصدر الكهرباء بالكامل قبل إجراء التوصيلات.
- قراءة لوحة بيانات المحرك.
- التأكد من جهد التشغيل وطريقة توصيل الملفات.
- اختيار المكثف وفق مواصفات مناسبة.
- استخدام وسائل الحماية والفصل المناسبة.
- قياس تيار المحرك أثناء التشغيل.
- مراقبة درجة حرارة المحرك.
- عدم تشغيل المحرك بحمل أكبر من قدرته.
- عدم تغيير التوصيلات أثناء وجود الجهد.
- الاستعانة بفني أو مهندس كهرباء مؤهل عند عدم التأكد من طريقة التوصيل.
الخلاصة
يمكن تشغيل بعض محركات 3 فاز على 1 فاز باستخدام مكثف مناسب، لكن هذه الطريقة لا توفر نفس أداء مصدر الكهرباء ثلاثي الأوجه.
ويجب اختيار طريقة توصيل النجمة أو المثلث وفق جهد المحرك، كما يجب اختيار المكثف بناءً على خصائص المحرك وظروف التشغيل، وليس على القدرة وحدها.
كذلك، تنخفض القدرة والعزم المتاحان عادةً عند التشغيل على فاز واحد، لذلك يجب التأكد من أن المحرك يستطيع تشغيل الحمل المطلوب بأمان.
أما المحركات الأكبر أو التطبيقات التي تحتاج إلى عزم بدء مرتفع وتحكم أفضل، فقد تحتاج إلى دائرة بدء مناسبة أو محول تردد VFD بدل الاعتماد على مكثف التشغيل وحده.
مقال ذو صلة: شرح عمل انفرتر VFD
أسئلة شائعة حول تشغيل محرك ثلاثي الأوجه على وجه واحد
نعم، يمكن تشغيل بعض المحركات باستخدام مكثف مناسب، لكن القدرة والعزم قد ينخفضان مقارنة بالتشغيل ثلاثي الأوجه.
لا يمكن الاعتماد على توصيل فاز واحد فقط للحصول على تشغيل طبيعي لمحرك ثلاثي الأوجه؛ يحتاج النظام إلى طريقة مناسبة لإنشاء فرق الطور وبدء دوران المحرك.
تعتمد قيمة المكثف على مواصفات المحرك وجهد التشغيل وطريقة التوصيل والحمل. لذلك لا توجد قيمة واحدة لجميع المحركات.
يمكن ذلك في بعض الحالات، لكن بدء التشغيل يصبح أكثر صعوبة، وقد تحتاج الدائرة إلى مكثف بدء ووسيلة لفصله بعد الإقلاع.
نعم، غالبًا تنخفض القدرة والعزم المتاحان مقارنة بالتشغيل من مصدر ثلاثي الأوجه، وتختلف النسبة حسب خصائص المحرك وطريقة التشغيل.
