هل تريد تصميم دائرة إلكترونية، لكنك لا تعرف قيمة المقاومة المناسبة التي يجب استخدامها؟ يُعد اختيار قيمة المقاومة الكهربائية خطوة أساسية لعمل الدائرة بصورة صحيحة، سواء كنت توصل مصباح LED، أو تصمم مقسم جهد، أو تستخدم متحكماً دقيقاً مثل Arduino.
تعتمد طريقة اختيار المقاومة على جهد التغذية، والتيار المطلوب، ووظيفة المقاومة داخل الدائرة. لذلك، لا توجد قيمة واحدة تناسب جميع التطبيقات. في هذا الدليل، ستتعلم كيف تختار قيمة المقاومة المناسبة باستخدام قانون أوم، مع أمثلة حسابية تساعدك على تطبيق القوانين عملياً.

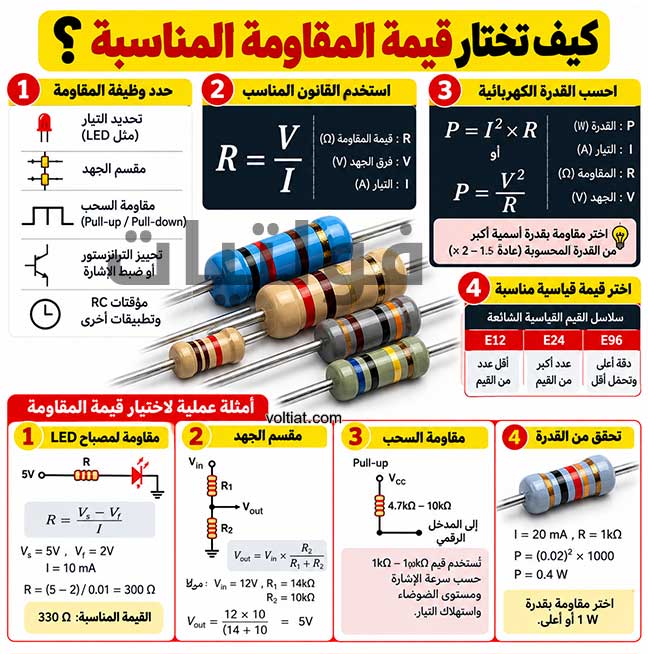

كيف تختار قيمة المقاومة المناسبة؟
لاختيار قيمة المقاومة المناسبة، يجب أولاً تحديد وظيفة المقاومة في الدائرة، ثم معرفة الجهد والتيار المطلوبين. بعد ذلك، يمكنك استخدام القانون الكهربائي المناسب لحساب قيمة المقاومة، والتحقق من قدرتها على تحمل الحرارة الناتجة عن مرور التيار.
اتبع الخطوات التالية:
- حدد وظيفة المقاومة: هل تستخدم لتحديد التيار، أم تقسيم الجهد، أم تثبيت مستوى الإشارة؟
- حدد القيم الكهربائية: اعرف جهد المصدر، والجهد المطلوب، والتيار المناسب للتطبيق.
- استخدم القانون المناسب: طبّق قانون أوم أو معادلات الدائرة لحساب قيمة المقاومة.
- اختر قيمة تجارية قريبة: استخدم قيمة متوفرة في سلاسل المقاومات القياسية، مع التأكد من بقاء الدائرة ضمن الحدود المطلوبة.
- احسب القدرة الكهربائية: تحقق من قدرة المقاومة على تبديد الحرارة الناتجة عن التشغيل.
- اختبر الدائرة: راجع النتائج في أسوأ ظروف التشغيل، بما في ذلك تغير جهد المصدر وتحملات المكونات.
تساعدك هذه الخطوات على اختيار المقاومة المناسبة دون الاعتماد على التخمين أو التجربة العشوائية.
ما علاقة قانون أوم باختيار قيمة المقاومة؟
يُعد قانون أوم الأساس في حساب المقاومة الكهربائية، إذ يوضح العلاقة بين الجهد والتيار والمقاومة.
يمكن حساب قيمة المقاومة باستخدام المعادلة التالية:
R = V / I
حيث:
- R: قيمة المقاومة بالأوم (Ω).
- V: فرق الجهد على المقاومة بالفولت (V).
- I: التيار المار في المقاومة بالأمبير (A).
على سبيل المثال، إذا كان الجهد على المقاومة 10 فولت، والتيار المطلوب 0.02 أمبير، فإن قيمة المقاومة تساوي:
R = 10 / 0.02
R = 500 Ω
إذن، القيمة المحسوبة للمقاومة هي 500 أوم. بعد ذلك، يمكنك اختيار قيمة قياسية مناسبة، مثل 510 أوم، إذا كانت تحقق متطلبات الدائرة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «ما هو قانون أوم؟» للتعرف على التفاصيل بشكل أوسع.
ملاحظة مهمة: استخدم فرق الجهد الواقع على المقاومة نفسها، وليس جهد المصدر بالضرورة. ففي الدوائر التي تحتوي على عدة مكونات، يتوزع الجهد بينها وفق طريقة التوصيل وخصائص كل مكون.

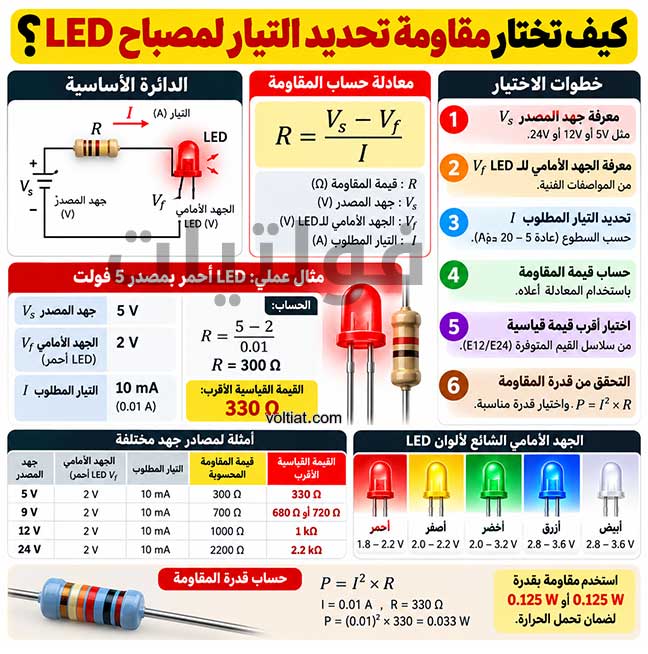

كيف تختار مقاومة تحديد التيار لمصباح LED؟
من أشهر تطبيقات اختيار المقاومة تحديد التيار المار في مصباح LED. فالمصباح يحتاج إلى تيار ضمن الحدود التي تحددها الشركة المصنعة، وقد يؤدي تجاوز هذا التيار إلى تلفه.
لحساب مقاومة LED، استخدم المعادلة التالية:
R = (Vs − Vf) / I
حيث:
R: قيمة المقاومة المطلوبة بالأوم.Vs: جهد مصدر التغذية.Vf: الجهد الأمامي لمصباح LED.I: التيار المستهدف بالأمبير.
مثال عملي: توصيل LED بمصدر 5 فولت
لنفترض أن لدينا القيم التالية:
- جهد المصدر: 5 فولت.
- الجهد الأمامي لمصباح LED أحمر: 2 فولت.
- التيار المستهدف: 10 ملي أمبير، أي 0.01 أمبير.
نعوض في المعادلة:
R = (5 − 2) / 0.01
R = 300 Ω
القيمة المحسوبة هي 300 أوم. لكن إذا لم تتوفر هذه القيمة، يمكن اختيار مقاومة قياسية بقيمة 330 أوم.
عند استخدام مقاومة 330 أوم، يصبح التيار التقريبي:
I = (5 − 2) / 330
I ≈ 0.0091 A
أي نحو 9.1 ملي أمبير، بافتراض ثبات جهد المصدر والجهد الأمامي للمصباح.
تُعد هذه القيمة مناسبة إذا كان المصباح يعمل بصورة جيدة عند هذا التيار، مع ضرورة مراجعة بياناته الفنية.
كيف تحسب قدرة مقاومة LED؟
بعد اختيار المقاومة، يجب حساب القدرة التي تبددها على شكل حرارة. ويمكن استخدام المعادلة:
P = I² × R
وباستخدام تيار يقارب 9.1 ملي أمبير ومقاومة 330 أوم:
P ≈ (0.0091)² × 330
P ≈ 0.027 W
أي نحو 27 ملي واط. يمكن استخدام مقاومة بقدرة اسمية 0.125 واط أو 0.25 واط في هذه الحالة، بشرط ملاءمة ظروف التشغيل. وتُعد مقاومة 0.25 واط خياراً شائعاً ومريحاً لهذا المثال.
كيف تختار قيمة المقاومة في مقسم الجهد؟
يُستخدم مقسم الجهد للحصول على جهد خرج أقل من جهد المصدر، وذلك باستخدام مقاومتين متصلتين على التوالي.
تُحسب قيمة جهد الخرج وفق المعادلة التالية:
Vout = Vin × R2 / (R1 + R2)
حيث:
Vin: جهد الدخل.Vout: جهد الخرج.R1: المقاومة المتصلة بين الدخل ونقطة الخرج.R2: المقاومة المتصلة بين نقطة الخرج والأرضي.
مثال عملي: خفض 12 فولت إلى 5 فولت
لنفترض أنك تريد الحصول على جهد يقارب 5 فولت من مصدر 12 فولت باستخدام مقسم جهد.
يمكن اختيار القيم التالية:
- R1 = 14 kΩ
- R2 = 10 kΩ
- Vin = 12 V
نعوض في المعادلة:
Vout = 12 × 10 / (14 + 10)
Vout = 5 V
إذن، يعطي مقسم الجهد نظرياً خرجاً قدره 5 فولت دون وجود حمل مؤثر على الخرج.
تنبيه: لا يناسب مقسم الجهد جميع الأحمال. فإذا وصلته بدائرة تسحب تياراً ملحوظاً، فقد ينخفض جهد الخرج عن القيمة المحسوبة. لذلك، عند تغذية مدخل حساس أو محول تناظري إلى رقمي (ADC)، يجب مراعاة مقاومة دخل الدائرة وتيار التسرب وزمن الاستقرار. أما تغذية الأحمال التي تحتاج إلى جهداً ثابتاً، فقد تتطلب منظم جهد مناسباً بدلاً من مقسم المقاومات.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال « طرق توصيل المقاومات» للتعرف على التفاصيل بشكل أوسع.
كيف تختار مقاومة السحب لأعلى أو لأسفل؟
تُستخدم مقاومات السحب في الدوائر الرقمية لتحديد الحالة المنطقية للمدخل عندما لا يقوده مصدر آخر إلى مستوى واضح.
هناك نوعان أساسيان:
- مقاومة السحب لأعلى (Pull-up): تربط المدخل بمصدر الجهد عبر مقاومة، ليكون المستوى الافتراضي مرتفعاً.
- مقاومة السحب لأسفل (Pull-down): تربط المدخل بالأرضي عبر مقاومة، ليكون المستوى الافتراضي منخفضاً.
تتراوح القيم المستخدمة في تطبيقات كثيرة بين 1 كيلو أوم و100 كيلو أوم، لكن الاختيار يعتمد على الدائرة وسرعة الإشارة والسعة الكهربائية ومستويات الضوضاء والتيار المسموح به.
مثال: اختيار مقاومة سحب لمتحكم دقيق
إذا كنت تستخدم متحكماً دقيقاً وتحتاج إلى مقاومة سحب لأعلى، فقد تكون قيمة 4.7 كيلو أوم أو 10 كيلو أوم نقطة بداية مناسبة في كثير من التطبيقات.
لكن لا تعتمد على هذه القيم بصورة عمياء. فالمقاومة الأقل تسمح عادةً بتغيير مستوى الإشارة بسرعة أكبر، لكنها تزيد التيار المستهلك عندما يكون المدخل منخفضاً. أما المقاومة الأعلى فتقلل استهلاك التيار، لكنها قد تجعل الإشارة أكثر تأثراً بالضوضاء أو تبطئ الانتقال بين المستويات المنطقية.
راجع دليل المتحكم أو الدائرة المتكاملة قبل اعتماد القيمة النهائية.
كيف تختار قدرة المقاومة الكهربائية؟
لا يكفي حساب قيمة المقاومة بالأوم؛ إذ يجب أيضاً التأكد من قدرتها على تحمل الحرارة الناتجة عن التشغيل.
يمكن حساب القدرة باستخدام إحدى المعادلتين:
P = I² × R
أو:
P = V² / R
حيث:
- P: القدرة بالواط.
- I: التيار بالأمبير.
- R: المقاومة بالأوم.
- V: الجهد الواقع على المقاومة بالفولت.
مثال حساب قدرة المقاومة
لنفترض أن مقاومة قيمتها 1 كيلو أوم يمر فيها تيار قدره 20 ملي أمبير.
نحوّل التيار إلى أمبير:
I = 0.02 A
ثم نحسب القدرة:
P = (0.02)² × 1000
P = 0.4 W
إذن، تبدد المقاومة قدرة مقدارها 0.4 واط في ظروف التشغيل المذكورة.
في هذه الحالة، لا تكون مقاومة بقدرة 0.25 واط مناسبة. ويمكن التفكير في مقاومة بقدرة 1 واط أو أعلى، بعد مراجعة درجة الحرارة المحيطة وظروف التهوية وتخفيض القدرة المسموح به في ورقة بيانات الشركة المصنعة.
كقاعدة تصميمية أولية، يفضّل اختيار قدرة اسمية أعلى من القدرة المحسوبة بهامش مناسب، وقد يكون الضعف نقطة بداية معقولة في بعض التطبيقات، لكنه ليس ضماناً عاماً للسلامة. يجب الالتزام بحدود التشغيل الفعلية للمقاومة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال « قدرة المقاومة الكهربائية» للتعرف على التفاصيل بشكل أوسع.
كيف تختار القيمة التجارية المناسبة للمقاومة؟
قد تحصل من المعادلات على قيمة مثل 300 أوم أو 500 أوم، لكن هذه القيم ليست متوفرة دائماً في كل مجموعة من المقاومات.
تُصنّع المقاومات ضمن سلاسل قيم قياسية، مثل E12 وE24 وE96. وتختلف هذه السلاسل في عدد القيم المتاحة ضمن كل نطاق، كما ترتبط عادةً بدرجات تحمل مختلفة.
عند اختيار القيمة التجارية:
- احسب القيمة المطلوبة بدقة.
- ابحث عن أقرب قيمة قياسية أعلى أو أقل.
- احسب التيار أو الجهد الناتج باستخدام القيمة المختارة.
- تحقق من أن النتيجة لا تتجاوز الحدود المسموح بها للمكونات.
- راعِ نسبة التحمل، مثل ±5% أو ±1%، بحسب نوع المقاومة والدائرة.
على سبيل المثال، إذا كانت القيمة المحسوبة 300 أوم، فقد تختار 300 أوم إذا كانت متوفرة، أو 330 أوم إذا كان انخفاض التيار مقبولاً. لكن لا تختَر القيمة الأقرب حسابياً فقط؛ بل تأكد من أن الدائرة ستعمل بصورة صحيحة عند حدود التحمل وتغير جهد المصدر.
ما العوامل الأخرى التي تؤثر في اختيار المقاومة؟
إلى جانب قيمة المقاومة وقدرتها، توجد عوامل إضافية ينبغي مراعاتها:
1. نسبة التحمل
توضح نسبة التحمل مقدار اختلاف المقاومة الفعلية عن القيمة الاسمية. فإذا كانت المقاومة 1 كيلو أوم بنسبة تحمل ±5%، فقد تقع قيمتها الفعلية بين 950 و1050 أوم ضمن المواصفات.
تكون نسبة التحمل مهمة في دوائر القياس والتحكم والمرشحات الدقيقة.
2. معامل درجة الحرارة
تتغير قيمة بعض المقاومات مع درجة الحرارة. لذلك، يجب مراعاة معامل درجة الحرارة في التطبيقات التي تتطلب استقراراً عالياً أو تعمل في بيئات حارة.
3. الضوضاء الكهربائية
قد تؤثر الضوضاء الناتجة عن المقاومة أو الدائرة المحيطة في الإشارات الصغيرة والحساسة. ويصبح اختيار نوع المقاومة وقيمتها أكثر أهمية في دوائر القياس والتضخيم.
4. التردد وسرعة الإشارة
تحتوي المكونات الحقيقية على خصائص طفيلية، مثل السعة والمحاثة. وقد تؤثر هذه الخصائص في الدوائر عالية التردد أو الإشارات سريعة التغير، ولذلك قد لا يكفي الاعتماد على قيمة المقاومة وحدها.
5. الحمل المتصل بالدائرة
قد يؤدي توصيل حمل إلى تغيير الجهد أو التيار في الدائرة، خصوصاً في مقسمات الجهد وشبكات التحييز. لذا، احسب الدائرة كاملةً بدلاً من اختيار المقاومة بمعزل عن بقية المكونات.
أخطاء شائعة عند اختيار قيمة المقاومة
لتجنب مشكلات الدوائر الإلكترونية، انتبه إلى الأخطاء التالية:
- استخدام جهد المصدر كاملاً في المعادلة، مع تجاهل الجهد الذي يستهلكه LED أو أي مكون آخر.
- إهمال حساب القدرة الحرارية للمقاومة.
- اختيار قيمة تجعل التيار يتجاوز الحد المسموح به للمكون.
- استخدام مقسم جهد لتغذية حمل يسحب تياراً كبيراً دون دراسة تأثير الحمل.
- تجاهل نسبة التحمل وتغير جهد المصدر ودرجة الحرارة.
- اختيار قيمة تجارية قريبة دون إعادة حساب التيار والقدرة.
- افتراض أن قيمة مقاومة السحب مناسبة لكل المتحكمات والسرعات والظروف.
تساعدك مراجعة هذه النقاط على تقليل الأعطال وتحسين استقرار الدائرة.
الأسئلة الشائعة حول اختيار قيمة المقاومة
كيف أعرف قيمة المقاومة المناسبة للدائرة الإلكترونية؟
حدد وظيفة المقاومة والجهد والتيار المطلوبين، ثم استخدم قانون أوم أو المعادلة المناسبة للتطبيق. بعد ذلك، تحقق من القدرة الحرارية والقيمة التجارية ونسبة التحمل.
ما قيمة المقاومة المناسبة لمصباح LED؟
تعتمد القيمة على جهد المصدر والجهد الأمامي للمصباح والتيار المستهدف. احسبها باستخدام المعادلة R = (Vs − Vf) / I، ثم تحقق من قدرة المقاومة وحدود تيار LED.
هل يمكن استخدام مقاومة ذات قيمة أعلى من القيمة المحسوبة؟
نعم، في بعض التطبيقات مثل تحديد تيار LED، تؤدي المقاومة الأعلى عادةً إلى خفض التيار. لكن يجب التأكد من أن التيار الناتج لا يزال كافياً لتشغيل الدائرة، وأن قيمة المقاومة تحقق متطلبات التطبيق.
ماذا يحدث إذا استخدمت مقاومة بقدرة أقل من المطلوبة؟
قد ترتفع درجة حرارتها فوق الحدود المسموح بها، ما قد يؤدي إلى تغير قيمتها أو تلفها، وربما يتسبب في ضرر للمكونات المحيطة. لذلك، احسب القدرة واختر مقاومة مناسبة لظروف التشغيل.
هل قيمة المقاومة تؤثر في استهلاك الطاقة؟
نعم، تؤثر قيمة المقاومة في التيار والجهد والقدرة المتبددة بحسب طريقة توصيلها. ويمكن حساب القدرة باستخدام P = I² × R أو P = V² / R عندما تكون قيم التيار أو الجهد ذات الصلة معروفة.
الخلاصة
يعتمد اختيار قيمة المقاومة المناسبة على وظيفة المقاومة والجهد والتيار المطلوبين، وليس على رقم ثابت يصلح لكل الدوائر. ابدأ بتحديد متطلبات الدائرة، ثم استخدم قانون أوم أو المعادلة المناسبة، واحسب القدرة الحرارية، واختر قيمة تجارية تحقق شروط التشغيل.
وتذكّر أن اختيار المقاومة لا يقتصر على قيمة الأوم؛ بل يشمل أيضاً القدرة ونسبة التحمل ودرجة الحرارة وتأثير بقية مكونات الدائرة.
والآن، أخبرنا في التعليقات: هل تريد حساب قيمة مقاومة لدائرة LED، أم لمقسم جهد، أم لمتحكم دقيق؟ اذكر جهد المصدر والمعلومات المتوفرة لديك، وسنوضح طريقة الحساب خطوة بخطوة.
