هل تعرف لماذا نستخدم المكثف السيراميكي بجانب الدوائر المتكاملة، بينما نستخدم المكثف الإلكتروليتي لتنعيم جهد مزود الطاقة؟ رغم أن كليهما يخزن الشحنة الكهربائية، فإن الاختلاف في السعة والقطبية والمقاومة الداخلية والأداء عند الترددات المختلفة يجعل لكل نوع استخدامات محددة.
في هذا المقال سنتعرف على الفرق بين المكثف السيراميكي والمكثف الإلكتروليتي مع شرح مفصل عن مميزات كل نوع واستخداماته.
ما الفرق بين المكثف السيراميكي والمكثف الإلكتروليتي؟
يكمن الفرق بين المكثف السيراميكي والمكثف الإلكتروليتي في مادة العزل، والقطبية، وقيمة السعة، والأداء عند الترددات العالية، والعمر التشغيلي. يتميز المكثف السيراميكي بصغر حجمه وأدائه الجيد عند الترددات العالية، بينما يوفر المكثف الإلكتروليتي سعات كبيرة تناسب تخزين الطاقة وتنعيم الجهد.
| وجه المقارنة | المكثف السيراميكي | المكثف الإلكتروليتي |
|---|---|---|
| مادة العزل | مادة سيراميكية مثل C0G/NP0 وX7R وX5R | طبقة أكسيد معدني رقيقة مع إلكتروليت |
| القطبية | غير مستقطب | مستقطب غالباً، ويجب مراعاة (+) و(−) |
| السعة الشائعة | من البيكوفاراد إلى عشرات أو مئات الميكروفاراد في بعض الأنواع | من الميكروفاراد إلى آلاف الميكروفاراد أو أكثر |
| المقاومة التسلسلية المكافئة (ESR) | منخفضة عادةً | أعلى عادةً |
| الأداء عند الترددات العالية | ممتاز في تطبيقات كثيرة | أقل ملاءمة عادةً للترددات العالية جداً |
| الحجم | صغير، خصوصاً الأنواع متعددة الطبقات | أكبر عادةً عند السعات العالية |
| تحمل الجهد | تتوفر أنواع تتحمل جهوداً مرتفعة، حتى نطاق الكيلوفولت | يتوفر بنطاق واسع، من جهود منخفضة إلى مئات الفولتات |
| الاستقرار الحراري | ممتاز في أنواع مثل C0G/NP0 | يتأثر بنوع المكثف ودرجة الحرارة والعمر |
| العمر التشغيلي | طويل عادةً | محدود نسبياً في الأنواع الإلكتروليتية التقليدية |
| الاستخدام مع التيار المتردد | مناسب في تطبيقات التيار المتردد والمستمر ضمن حدود التصنيف | يستخدم غالباً مع التيار المستمر، ما لم يكن نوعاً غير مستقطب مخصصاً |
توضح المقارنة الفروق العامة بين النوعين، لكن المواصفات الفعلية تختلف باختلاف سلسلة المكثف والشركة المصنّعة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أنواع المكثفات الكهربائية» للتعرف على التفاصيل بشكل أوسع.

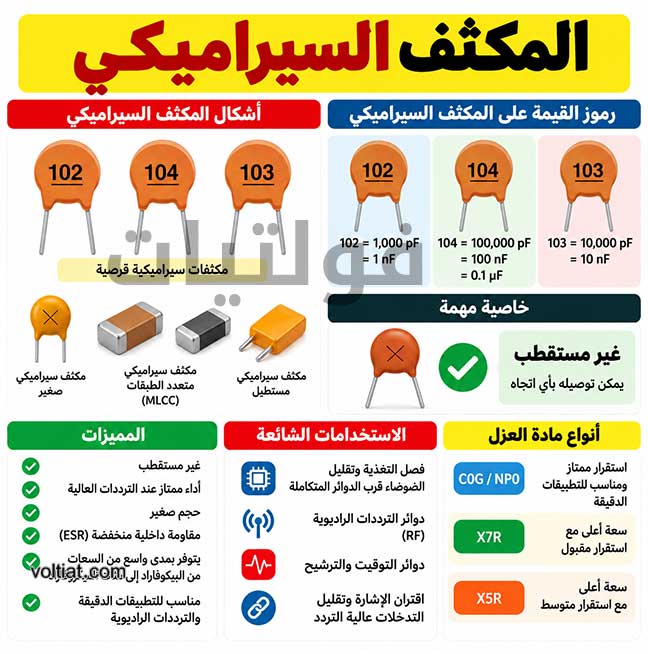

أولاً: ما هو المكثف السيراميكي؟
المكثف السيراميكي هو مكوّن إلكتروني يستخدم مادة سيراميكية عازلة بين أقطابه لتخزين الشحنة الكهربائية. ويتميز بصغر حجمه وانخفاض ممانعته في نطاقات ترددية مناسبة، لذلك ينتشر في الدوائر الإلكترونية الحديثة.
تتوفر منه أنواع متعددة، أبرزها C0G/NP0 وX7R وX5R. وتختلف هذه الأنواع في الاستقرار الحراري وتغير السعة عند تطبيق جهد مستمر.
أهم مميزات المكثف السيراميكي
- غير مستقطب في الأنواع الشائعة، ولذلك يمكن توصيله بأي اتجاه.
- مناسب لتقليل الضوضاء والتداخلات عالية التردد.
- صغير الحجم، خاصة المكثفات السيراميكية متعددة الطبقات (MLCC).
- يتميز النوع C0G/NP0 باستقرار ممتاز في التطبيقات الدقيقة.
- لا يحتوي على إلكتروليت سائل يمكن أن يجف كما يحدث في بعض المكثفات الإلكتروليتية.
مع ذلك، قد تنخفض السعة الفعلية لبعض الأنواع، مثل X7R وX5R، عند تطبيق جهد مستمر. وتُعرف هذه الظاهرة بتأثير الجهد المستمر (DC Bias)، لذا ينبغي مراجعة منحنيات الشركة المصنّعة عند اختيار المكثف.
استخدامات المكثف السيراميكي
يستخدم المكثف السيراميكي في تطبيقات عديدة، منها:
- إزالة الضوضاء بالقرب من الدوائر المتكاملة.
- فصل التغذية وتجاوز الضوضاء (Decoupling and Bypassing).
- دوائر الترددات الراديوية (RF).
- دوائر التوقيت والترشيح والاقتران الإشاري.
- تقليل التداخلات عالية التردد في لوحات الدوائر الإلكترونية.

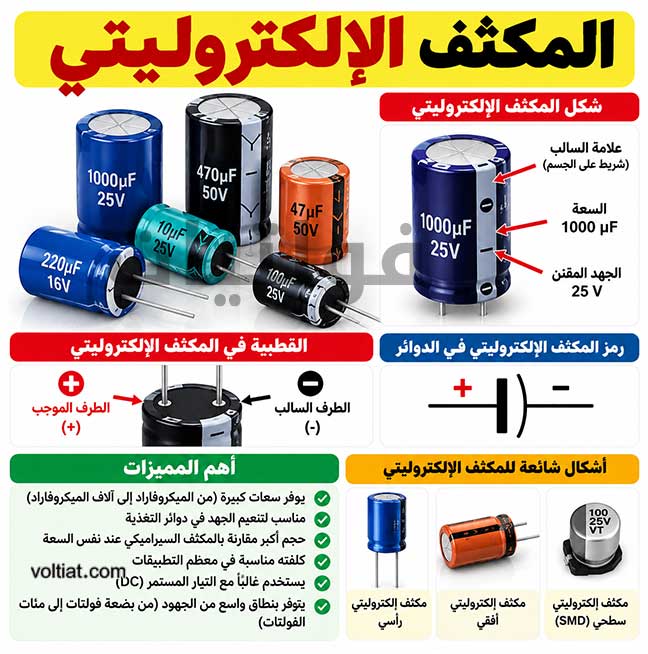

ثانياً: ما هو المكثف الإلكتروليتي؟
المكثف الإلكتروليتي هو مكثف يوفر سعة كبيرة نسبياً مقارنة بحجمه وتكلفته، ويستخدم غالباً في دوائر التغذية الكهربائية وتنعيم الجهد بعد التقويم. وتعتمد بعض أنواعه على طبقة أكسيد معدني رقيقة وإلكتروليت ضمن بنيته.
تتميز الأنواع الإلكتروليتية الشائعة بقطبية محددة؛ لذلك يجب توصيل الطرف الموجب والسالب وفق العلامات الموجودة على جسم المكثف. وقد يؤدي عكس القطبية إلى ارتفاع التيار والتسخين وتلف المكثف، وربما تمزق غلافه في ظروف معينة.
أهم مميزات المكثف الإلكتروليتي
- يوفر سعات كبيرة تناسب تخزين الطاقة الكهربائية.
- مناسب لتنعيم الجهد وتقليل التموج في مزودات الطاقة.
- متوفر بتكلفة مناسبة في تطبيقات كثيرة.
- يساعد على دعم الجهد عند تغير الأحمال لفترات قصيرة، وفق السعة ومقاومة الدائرة.
لكن المكثفات الإلكتروليتية التقليدية تتأثر بالعمر ودرجة الحرارة، وقد يجف الإلكتروليت بمرور الوقت. كما تكون مقاومتها التسلسلية المكافئة (ESR) أعلى عادةً من المكثفات السيراميكية المناسبة للترددات العالية.
استخدامات المكثف الإلكتروليتي
تشمل تطبيقاته الشائعة:
- تنعيم الجهد بعد جسر التقويم.
- تقليل تموج الجهد في مزودات الطاقة.
- تخزين الطاقة في دوائر التغذية.
- دعم الجهد عند تغير الحمل.
- ترشيح التغيرات منخفضة التردد نسبياً.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «وظيفة المكثف في الدوائر الإلكترونية» للتعرف على التفاصيل بشكل أوسع.
ثالثاً: أيهما أفضل عند الترددات العالية؟
يتفوق المكثف السيراميكي في كثير من تطبيقات الترددات العالية؛ بسبب انخفاض ESR وESL في الأنواع والتصاميم المناسبة. لذلك يُستخدم بالقرب من الدوائر المتكاملة لتوفير مسار منخفض الممانعة للضوضاء عالية التردد.
في المقابل، لا يعني ذلك أن المكثف الإلكتروليتي غير مفيد في الدوائر ذات الترددات العالية إطلاقاً؛ إذ يعتمد الأداء على نوع المكثف وتردده وخصائصه الكهربائية. ومع ذلك، يكون السيراميكي غالباً الخيار الأفضل لتجاوز الضوضاء عالية التردد.
رابعاً: لماذا نستخدم المكثف السيراميكي والإلكتروليتي معاً؟
في كثير من مزودات الطاقة واللوحات الإلكترونية، لا نحتاج إلى اختيار أحد النوعين فقط؛ بل نستفيد من خصائصهما معاً.
على سبيل المثال، يمكن استخدام مكثف إلكتروليتي ذي سعة كبيرة لتقليل تموج الجهد وتخزين الطاقة، مع مكثف سيراميكي قريب من الدائرة المتكاملة لتقليل الضوضاء عالية التردد.
بهذا الترتيب، يؤدي كل مكثف وظيفة مكملة للآخر. ومع ذلك، يجب اختيار قيم السعة والجهد والموقع في الدائرة وفق التصميم ومتطلبات الحمل.
خامساً: كيف تختار المكثف المناسب؟
يعتمد الاختيار على وظيفة المكثف وظروف تشغيل الدائرة. اتبع الإرشادات التالية:
- إذا كنت تحتاج إلى سعة كبيرة بتكلفة مناسبة: فغالباً ما يكون المكثف الإلكتروليتي خياراً عملياً لتنعيم التغذية وتخزين الطاقة.
- إذا كنت تحتاج إلى تقليل الضوضاء عالية التردد: فاختر مكثفاً سيراميكياً مناسباً للتردد المطلوب.
- إذا كانت الدائرة تتطلب استقراراً دقيقاً: فراجع أنواع السيراميك، مثل C0G/NP0، بحسب قيمة السعة المطلوبة.
- إذا اخترت مكثفاً مستقطباً: فتحقق من القطبية والجهد قبل التوصيل.
- إذا كانت الدائرة تعمل عند درجات حرارة مرتفعة: فراجع تصنيف الحرارة والعمر ومنحنيات خفض القدرة أو السعة، حسب نوع المكثف.
- إذا كان الجهد المستمر مؤثراً في السعة: فتحقق من السعة الفعلية للمكثف السيراميكي عند جهد التشغيل، خاصة أنواع X7R وX5R.
لا توجد نسبة خفض جهد واحدة تصلح لجميع المكثفات. لذلك، لا تعتمد على قاعدة ثابتة مثل استخدام 50% إلى 70% من الجهد المقنن دون الرجوع إلى ورقة البيانات ومتطلبات الدائرة.
أسئلة شائعة حول المكثف السيراميكي والإلكتروليتي
هل يمكن توصيل المكثف السيراميكي بأي اتجاه؟
نعم، المكثفات السيراميكية الشائعة غير مستقطبة، ولذلك يمكن توصيلها بأي اتجاه ضمن حدود الجهد والتصنيف المحددين.
هل يمكن عكس قطبية المكثف الإلكتروليتي؟
لا ينبغي عكس قطبية المكثف الإلكتروليتي المستقطب؛ لأن ذلك قد يؤدي إلى ارتفاع التيار والتسخين والتلف. استخدم نوعاً غير مستقطب إذا كانت الدائرة تتطلب ذلك، وتأكد من ملاءمته للتطبيق.
أيهما أفضل لتنعيم جهد مزود الطاقة؟
يستخدم المكثف الإلكتروليتي غالباً لتوفير سعة كبيرة وتقليل تموج الجهد، بينما يضاف المكثف السيراميكي عادةً لتقليل الضوضاء عالية التردد. ويعتمد التصميم النهائي على الحمل ومتطلبات مزود الطاقة.
هل المكثف السيراميكي أطول عمراً من الإلكتروليتي؟
يتميز المكثف السيراميكي عادةً بعمر طويل، لأنه لا يعتمد على إلكتروليت قابل للجفاف مثل بعض المكثفات الإلكتروليتية. ومع ذلك، يعتمد العمر الفعلي على نوع المكثف والجهد والحرارة وظروف التشغيل.
الخلاصة
يعتمد الفرق بين المكثف السيراميكي والمكثف الإلكتروليتي على السعة والقطبية والأداء الترددي والعمر التشغيلي. يناسب المكثف السيراميكي تقليل الضوضاء عالية التردد، بينما يناسب الإلكتروليتي تخزين الطاقة وتنعيم جهد مزودات الطاقة.
وفي كثير من الدوائر الإلكترونية، يكون استخدام النوعين معاً هو الحل العملي الأفضل، لأن كل نوع يعالج جانباً مختلفاً من احتياجات الدائرة.
سؤال للنقاش: هل تستخدم المكثفات السيراميكية والإلكتروليتية معاً في مشاريعك الإلكترونية، أم تفضّل أحد النوعين حسب التطبيق؟
