الرموز الإلكترونية: دليل قراءة رموز الدوائر الكهربائية

تستخدم الرموز الإلكترونية لتمثيل المكونات والتوصيلات والوظائف داخل المخططات الكهربائية والإلكترونية. فهي تحول الدائرة المعقدة إلى رسم واضح يمكن للمهندس والفني والهواة قراءته وفهمه بسهولة.

وتساعد هذه الرموز على معرفة وظيفة كل مكون، وطريقة توصيله، والقيمة المرتبطة به. لذلك، فإن فهم رموز الدوائر الكهربائية يعد خطوة أساسية لتعلم الإلكترونيات وقراءة المخططات.

وإذا كنت في بداية تعلم الكهرباء والإلكترونيات، فمن المفيد مراجعة [كتاب أساسيات الكهرباء والإلكترونيات]، الذي يتناول الجهد والتيار والمقاومة والدوائر والمكثفات وأشباه الموصلات والترانزستورات وغيرها من المفاهيم الأساسية.

في هذا الدليل، سنتعرف على أشهر الرموز الكهربائية والإلكترونية، بدءًا من الأسلاك ومصادر الطاقة، وصولًا إلى المقاومات والمكثفات والثنائيات والترانزستورات والمفاتيح والمرحلات. كما سنوضح أهم المعايير المستخدمة، ثم ننتقل إلى طريقة عملية لقراءة المخطط الكهربائي.

ما هي الرموز الإلكترونية؟

الرموز الإلكترونية هي تمثيلات رسومية للمكونات والأجهزة المستخدمة في الدوائر الكهربائية والإلكترونية. ويظهر الرمز داخل المخطط بدلًا من رسم المكون بشكله الحقيقي.

على سبيل المثال، لا تحتاج إلى رسم المقاومة كما تبدو في الواقع. يكفي استخدام رمز المقاومة، ثم كتابة قيمتها بجانبه، مثل R1 = 1 kΩ.

وبالمثل، يمكن تمثيل المكثف بالرمز C1، والثنائي بالرمز D1، والترانزستور بالرمز Q1.

وهكذا، يصبح المخطط أكثر وضوحًا، ويمكن تتبع الدائرة وفهم طريقة عملها دون الحاجة إلى رؤية المكونات الفعلية.

ما المعايير المستخدمة في الرموز الإلكترونية؟

تختلف طريقة رسم بعض الرموز حسب المعيار المستخدم والمنطقة والبرنامج والحقبة الزمنية. ويُعد IEC 60617 مرجعًا دوليًا مهمًا للرموز الرسومية المستخدمة في المخططات الكهروتقنية.

وتشمل قاعدة IEC 60617 رموزًا للموصلات والمكونات السلبية وأشباه الموصلات ومصادر الطاقة وأجهزة الحماية والقياس والوظائف المنطقية وغيرها من العناصر. لذلك، قد تصادف أكثر من شكل للرمز نفسه عند قراءة مخططات مختلفة.

رموز IEC

تميل رموز IEC إلى استخدام أشكال هندسية بسيطة ومنظمة. ومن الأمثلة المعروفة تمثيل المقاومة بمستطيل في كثير من المخططات.

رموز ANSI والاصطلاحات التقليدية

قد تستخدم بعض المخططات ذات الاصطلاحات الأمريكية شكلًا متعرجًا لتمثيل المقاومة، إلى جانب اختلافات أخرى في بعض الرموز.

لذلك، عند قراءة مخطط غير مألوف، من الأفضل مراجعة مفتاح الرموز Legend أو الملاحظات المرفقة به. وتزداد أهمية هذه الخطوة في المخططات الصناعية والقديمة.

رموز الأسلاك والتوصيلات والتأريض

تمثل الأسلاك والتوصيلات الهيكل الأساسي لأي مخطط كهربائي. ومن خلال هذه الرموز يمكنك معرفة المسارات التي تربط المكونات ببعضها.

وإذا كنت مهتمًا بالرموز المستخدمة في المخططات العملية للتمديدات، يمكنك الاطلاع على رموز مخططات التركيبات الكهربائية، حيث يعرض المقال مجموعة من الرموز المستخدمة في التركيبات والتمديدات الكهربائية.

ومن المهم عدم اعتبار جميع أنواع الأرضي مترادفة. فالتأريض الوقائي PE يختلف في وظيفته عن أرضي الإشارة أو أرضي الهيكل.

وفي المخططات الحديثة، تساعد نقاط التوصيل والتفرعات الواضحة على تقليل الالتباس بين الأسلاك المتصلة والأسلاك المتقاطعة دون اتصال.

رموز مصادر الطاقة

تحتاج معظم الدوائر إلى مصدر طاقة لتشغيل مكوناتها. ويمكن تمثيل مصدر الطاقة بعدة رموز حسب نوعه.

وتُكتب قيمة الجهد أو التيار بجانب مصدر الطاقة عند الحاجة. كما يجب الانتباه إلى القطبية عند التعامل مع مصادر الجهد المستمر.

وترتبط القدرة بالجهد والتيار بصورة مباشرة في كثير من الدوائر. لذلك، يمكنك التوسع في هذا الجانب من خلال مقال ما هي القدرة الكهربائية في الدوائر الإلكترونية؟.

رموز المقاومات

تستخدم المقاومة للتحكم في التيار وإحداث هبوط في الجهد داخل الدائرة.

وقد تختلف طريقة رسم رمز المقاومة حسب المعيار المستخدم:

• في بعض اصطلاحات ANSI، تظهر المقاومة على شكل خط متعرج.
• في اصطلاحات IEC، تظهر عادةً على شكل مستطيل.
• يمكن إضافة سهم إلى الرمز للدلالة على إمكانية تغيير قيمة المقاومة.

المقاومة المتغيرة

تحتوي المقاومة المتغيرة على طرف قابل للضبط، ويمكن استخدامها للتحكم في الجهد أو التيار حسب طريقة توصيلها.

أما Potentiometer فتحتوي عادةً على ثلاثة أطراف، وتستخدم كثيرًا كمقسم جهد.

الريوستات

يستخدم Rheostat عادةً بطرفين لضبط قيمة المقاومة والتحكم في التيار في بعض التطبيقات.

الثرمستور والمقاومة الضوئية

هناك أيضًا مقاومات تتغير قيمتها نتيجة الظروف المحيطة، ومنها:

• Thermistor: تتغير مقاومته مع درجة الحرارة.
• LDR: تتغير مقاومته مع شدة الضوء.

رموز المكثفات

يخزن المكثف الطاقة في مجال كهربائي، وتختلف استجابته للإشارات حسب السعة والتردد.

ويظهر المكثف غير المستقطب عادةً بصفيحتين متوازيتين، بينما يضاف رمز يوضح القطبية في أنواع المكثفات المستقطبة.

المكثف غير المستقطب

يمكن توصيل المكثف غير المستقطب في الاتجاهين، وفق نوعه وتطبيقه.

ويظهر في كثير من دوائر الربط والترشيح والتوقيت وغيرها.

المكثف المستقطب

يحتاج المكثف المستقطب إلى مراعاة اتجاه التوصيل. لذلك يظهر عادةً رمز + أو علامة أخرى توضح الطرف الموجب.

ومن أشهر أمثلته المكثفات الإلكتروليتية.

المكثف المتغير

يضاف سهم إلى رمز المكثف للدلالة على إمكانية تغيير سعته. وتستخدم هذه الأنواع في بعض دوائر الضبط والرنين.

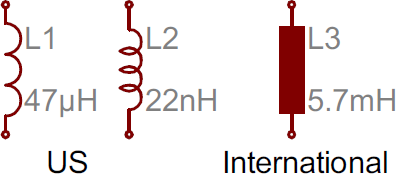

رموز الملفات والمحاثات

يخزن الملف Inductor الطاقة في مجال مغناطيسي، ويظهر عادةً على شكل مجموعة من الحلقات أو الانحناءات.

وتوجد أنواع مختلفة من الملفات، مثل:

• الملف العادي.
• الملف ذو القلب الحديدي.
• الملف المتغير.
• ملفات الخنق Chokes.

وتضاف علامات إلى الرمز الأساسي لتوضيح نوع الملف أو خصائصه.

وتزداد الممانعة الحثية للملف مع ارتفاع التردد، ويمكن حسابها في الحالة المثالية من العلاقة:

Xₗ = 2πfL

حيث:

• Xₗ: الممانعة الحثية.
• f: التردد.
• L: محاثة الملف.

رموز الثنائيات

يستخدم الثنائي Diode للسماح بمرور التيار في الاتجاه الأمامي والحد من التيار في الاتجاه المعاكس في نموذج الدايود المثالي.

ويتكون رمز الثنائي العام من الشكل المميز للثنائي مع خط يمثل جهة الكاثود. وتوجد رموز مختلفة للثنائيات المتخصصة وفق المعيار المستخدم.

ويشير الأنود A إلى أحد طرفي الثنائي، بينما يشير الكاثود K إلى الطرف الآخر.

الثنائي الباعث للضوء LED

يضاف إلى رمز الثنائي سهمان متجهان إلى الخارج للدلالة على انبعاث الضوء.

ويستخدم LED في المؤشرات الضوئية وشاشات العرض والعديد من التطبيقات الإلكترونية.

الثنائي الضوئي Photodiode

تستخدم أسهم متجهة نحو رمز الثنائي للدلالة على استقبال الضوء.

ويستخدم هذا النوع في دوائر الاستشعار والاتصالات الضوئية.

ثنائي زينر Zener

يتميز رمز ثنائي زينر بشكل خاص عند خط الكاثود، ويستخدم في تطبيقات تنظيم الجهد والحماية المرجعية.

ثنائي شوتكي Schottky

يمتلك رمزًا مميزًا للكاثود، ويتميز عادةً بانخفاض جهد التوصيل الأمامي مقارنةً بالعديد من ثنائيات الوصلة التقليدية. لذلك، يستخدم في تطبيقات التبديل وتقويم القدرة.

رموز الترانزستورات

تستخدم الترانزستورات في التضخيم والتبديل والتحكم في الإشارات.

ومن أشهر أنواعها:

• BJT.
• MOSFET.
• JFET.

ترانزستور BJT

يتكون الترانزستور ثنائي القطبية BJT من ثلاثة أطراف رئيسية:

• Base: القاعدة.
• Collector: المجمع.
• Emitter: الباعث.

وينقسم إلى نوعين أساسيين:

NPN: يشير سهم الباعث إلى الخارج.

PNP: يشير سهم الباعث إلى الداخل.

ويمكن استخدام العبارة الشهيرة NPN = Not Pointing iN كوسيلة سهلة لتذكر اتجاه السهم، لكنها وسيلة تعليمية وليست جزءًا من المعيار.

ترانزستور MOSFET

يتميز MOSFET بأنه عنصر تحكم بالجهد، ويحتوي الرمز عادةً على:

• Gate.
• Drain.
• Source.

وتوجد ترانزستورات N-channel وP-channel، كما توجد أنواع تعمل بنمط Enhancement وأخرى بنمط Depletion.

لذلك، يجب قراءة الرمز كاملًا بدل الاعتماد على شكل القناة وحده.

رموز المفاتيح والمرحلات

تظهر المفاتيح في كثير من دوائر التحكم والتشغيل.

ومن أشهر أنواعها:

وللتعرف على أنواع المفاتيح المستخدمة في التركيبات، يمكنك قراءة مقال مفاتيح التمديدات الكهربائية، الذي يشرح أنواعًا مختلفة من المفاتيح واستخداماتها.

المرحل Relay

يتكون المرحل عادةً من ملف وملامسات كهربائية. وعند تنشيط الملف، تتغير حالة الملامسات وفق تصميم المرحل. لذلك يمكن استخدامه للتحكم في دائرة كهربائية بواسطة دائرة أخرى.

رموز وسائل الحماية

تظهر وسائل الحماية بكثرة في المخططات الكهربائية والإلكترونية.

ومن أهمها:

• Fuse: مصهر لحماية الدائرة من زيادة التيار.
• Circuit Breaker: قاطع دائرة يمكنه فصل الدائرة عند ظروف محددة.
• Thermal Overload: حماية من زيادة الحمل، خصوصًا في دوائر المحركات.
• Surge Protection: عناصر مخصصة للحماية من الارتفاعات العابرة في الجهد.

وتظهر هذه المكونات بكثرة داخل لوحات التوزيع. ويمكنك معرفة المزيد عن مكوناتها من خلال مقال لوحات التوزيع الكهربائية، الذي يتناول القواطع والمصهرات والعدادات وقضبان التوزيع وأجهزة القياس.

رموز المصابيح والمحركات وأجهزة القياس

تستخدم رموز خاصة لتمثيل الأحمال وأجهزة القياس.

المصباح

يمثل المصباح عادةً بدائرة تحتوي على علامة مميزة في داخلها.

المحرك

يمثل المحرك غالبًا بدائرة تحتوي على الحرف M، وقد تظهر رموز إضافية في بعض المخططات لتوضيح نوع المحرك أو أطرافه.

وعند قراءة مخطط محرك كهربائي، لا يكفي التعرف على رمز المحرك فقط. فمن المهم أيضًا فهم البيانات الموجودة على لوحة المحرك، مثل الجهد والتيار والقدرة والسرعة وعدد الأطوار.

ولذلك، يمكنك التوسع في هذا الموضوع من خلال مقال شرح لوحة بيانات المحرك الكهربائي، الذي يوضح معنى أهم الرموز والاختصارات الموجودة على لوحة بيانات المحرك.

أجهزة القياس

يمكن تمثيل أجهزة القياس بدوائر تحتوي على الحرف أو الرمز المناسب، مثل:

• V: فولتميتر.
• A: أميتر.
• Ω: جهاز قياس المقاومة.
• W: واط ميتر في بعض الاصطلاحات.

ويجب قراءة تسمية الجهاز وسياق المخطط، لأن الرمز وحده قد لا يوضح جميع خصائص جهاز القياس.

رموز المحولات

يظهر المحول عادةً على شكل ملفين يفصل بينهما قلب مغناطيسي في التمثيل التقليدي.

ويمثل أحد الملفين الجانب الأولي، بينما يمثل الآخر الجانب الثانوي.

ويمكن استخدام المحولات من أجل:

• رفع الجهد.
• خفض الجهد.
• العزل الكهربائي.
• نقل الطاقة بين دائرتين وفق تصميم المحول.

وقد تختلف تفاصيل الرمز حسب نوع المحول ووظيفته.

رموز البوابات المنطقية والدوائر المتكاملة

تستخدم البوابات المنطقية في الأنظمة الرقمية لمعالجة الإشارات الثنائية.

ومن أشهرها:

• AND.
• OR.
• NOT.
• NAND.
• NOR.
• XOR.
• XNOR.

وقد تختلف طريقة تمثيل العناصر المنطقية حسب المعيار والاصطلاح المستخدم.

أما الدوائر المتكاملة ICs، فتمثل غالبًا بمستطيلات تحتوي على أطراف الإدخال والإخراج وأطراف التغذية.

ومن التسميات الشائعة:

• VCC: تغذية الدائرة.
• GND: المرجع أو الأرضي حسب التطبيق.
• IN: دخل.
• OUT: خرج.

ولا يكفي شكل المستطيل وحده لمعرفة وظيفة الدائرة المتكاملة، بل يجب قراءة رقم المكون وتسميات أطرافه.

رموز تعريف المكونات في المخطط

إلى جانب الرمز نفسه، ستجد عادةً Reference Designator يميز كل مكون عن غيره.

ومن الأمثلة الشائعة:

فمثلًا، يشير R1 إلى المقاومة الأولى، بينما يشير R2 إلى المقاومة الثانية.

وتساعد هذه الرموز على مطابقة المكونات الموجودة في المخطط مع قائمة المكونات أو لوحة الدائرة المطبوعة.

كيف تقرأ رموز الدوائر الكهربائية؟

يمكنك قراءة المخطط الكهربائي بطريقة منظمة بدل محاولة فهم جميع الرموز في الوقت نفسه.

1. حدد مصدر الطاقة

ابدأ بالبحث عن البطارية أو مصدر الجهد أو مصدر الطاقة الآخر.

فهو يحدد نقطة بداية مهمة لفهم الدائرة.

2. حدد نقاط التأريض والمرجع

بعد ذلك، ابحث عن رموز الأرضي أو نقاط المرجع.

وتساعد هذه الخطوة على فهم مستويات الجهد والعلاقات بين أجزاء الدائرة.

3. تعرف على المكونات

حدد المقاومات والمكثفات والملفات والثنائيات والترانزستورات والمفاتيح وغيرها.

ثم اقرأ القيم المكتوبة بجانبها.

4. تتبع مسار الإشارة

حاول تتبع الإشارة من مصدرها إلى الحمل أو الخرج.

وفي كثير من المخططات، يكون تدفق الإشارة من اليسار إلى اليمين، مع إمكانية تغيير اتجاه بعض الرموز حسب الحاجة إلى ترتيب الرسم.

وللتدرب على قراءة مخطط عملي، يمكنك الاطلاع على [دائرة التحويل الأوتوماتيكي ATS]، إذ يحتوي المقال على مخطط لدائرة القدرة ومخطط لدائرة التحكم، إضافة إلى جداول للرموز المستخدمة فيهما.

5. انتبه إلى نقاط التوصيل

لا تفترض أن كل خطين متقاطعين متصلان.

ابحث عن نقطة التوصيل أو اصطلاح الرسم المستخدم في المخطط.

6. اقرأ تسميات المكونات

لا يكفي التعرف على الرمز.

اقرأ أيضًا قيمة المكون ورقم تعريفه، مثل:

R1 = 1 kΩ

أو:

C1 = 100 µF

فهذه البيانات ضرورية لفهم وظيفة الدائرة.

مثال عملي على قراءة دائرة بسيطة

لنأخذ دائرة تحتوي على بطارية ومقاومة وLED.

مسار الدائرة يكون:

مصدر الطاقة ثم مقاومة تحديد التيار ثم LED ثم العودة إلى مصدر الطاقة.

في هذه الحالة:

1. البطارية توفر الجهد للدائرة.
2. المقاومة تحد من التيار المار في LED.
3. LED يحول جزءًا من الطاقة الكهربائية إلى ضوء.
4. الأسلاك تكمل المسار الكهربائي.

من خلال هذا المثال البسيط، يمكنك البدء في فهم العلاقة بين رموز الدوائر الكهربائية ووظائف المكونات الفعلية.

ما الفرق بين الرمز والشكل الحقيقي للمكون؟

الرمز الإلكتروني لا يمثل الشكل الخارجي للمكون بالضرورة. فالمقاومة الحقيقية قد تكون أسطوانية أو مستطيلة أو ذات شكل آخر، لكن رمزها في المخطط يبقى بسيطًا. والأمر نفسه ينطبق على المكثفات والثنائيات والترانزستورات. لذلك، يجب أن تتعلم معنى الرمز ووظيفته بدل محاولة حفظ الشكل الفيزيائي للمكون.

نصائح تساعدك على تعلم الرموز الإلكترونية

إذا كنت في بداية تعلم الإلكترونيات، فلا تحاول حفظ جميع الرموز مرة واحدة.

ابدأ بالمكونات الأكثر استخدامًا:

1. الأسلاك ونقاط التوصيل.
2. مصادر الطاقة.
3. المقاومة.
4. المكثف.
5. الملف.
6. الثنائي.
7. LED.
8. الترانزستور.
9. المفتاح.
10. المرحل.

بعد ذلك، انتقل إلى الرموز الأكثر تخصصًا. ومن المفيد أيضًا إعادة رسم دوائر بسيطة يدويًا، ثم محاولة تفسير وظيفة كل مكون ومسار التيار أو الإشارة. ومع تكرار التدريب، ستصبح قراءة المخططات أسرع وأسهل.

الأسئلة الشائعة حول الرموز الإلكترونية

الخلاصة

تساعد الرموز الإلكترونية على تحويل الدوائر المعقدة إلى مخططات يمكن قراءتها وفهمها بسهولة. ومن خلال معرفة رموز المكونات ووظائفها، يصبح من الأسهل تتبع التوصيلات وتحليل طريقة عمل الدائرة.

ابدأ بالرموز الأساسية مثل المقاومة والمكثف والملف والثنائي والترانزستور، ثم انتقل تدريجيًا إلى المرحلات ووسائل الحماية والدوائر المتكاملة والأنظمة الرقمية.

والأفضل أن تجمع بين حفظ الرموز والتطبيق العملي؛ لأن قراءة المخططات تصبح أسهل بكثير عندما تربط كل رمز بوظيفته داخل دائرة حقيقية.
