ما هو المولد الكهربائي؟ وكيف يستطيع تحويل حركة المحرك أو دوران التوربين إلى طاقة كهربائية يمكن استخدامها لتشغيل الأجهزة؟ يُعد المولد الكهربائي من أهم الأجهزة في أنظمة الطاقة الحديثة، إذ يُستخدم في محطات التوليد والمصانع والمباني والمنازل، كما يوفر الكهرباء عند انقطاع الشبكة العامة.
يعتمد المولد الكهربائي على مبدأ الحث الكهرومغناطيسي، الذي يتيح تحويل الطاقة الميكانيكية إلى طاقة كهربائية. وتختلف أنواع المولدات بحسب مصدر الحركة، والقدرة المطلوبة، ونوع التيار الناتج، سواء كان تياراً متردداً أو مستمراً.
ما هو المولد الكهربائي؟
المولد الكهربائي هو جهاز يحوّل الطاقة الميكانيكية إلى طاقة كهربائية عن طريق الحث الكهرومغناطيسي. وتأتي الطاقة الميكانيكية من مصادر متعددة، مثل محركات الاحتراق الداخلي، والتوربينات البخارية، والتوربينات المائية، وتوربينات الرياح.
لا يُنتج المولد الطاقة من العدم، بل يحوّل الطاقة من شكل إلى آخر. فعندما يدور عمود المولد بفعل محرك أو توربين، تتغير العلاقة بين المجال المغناطيسي والملفات الكهربائية، ما يؤدي إلى توليد جهد كهربائي.
وتُستخدم المولدات الكهربائية في تطبيقات مختلفة، من المولدات المحمولة الصغيرة إلى المولدات الضخمة التي تساهم في إنتاج الكهرباء داخل محطات الطاقة.

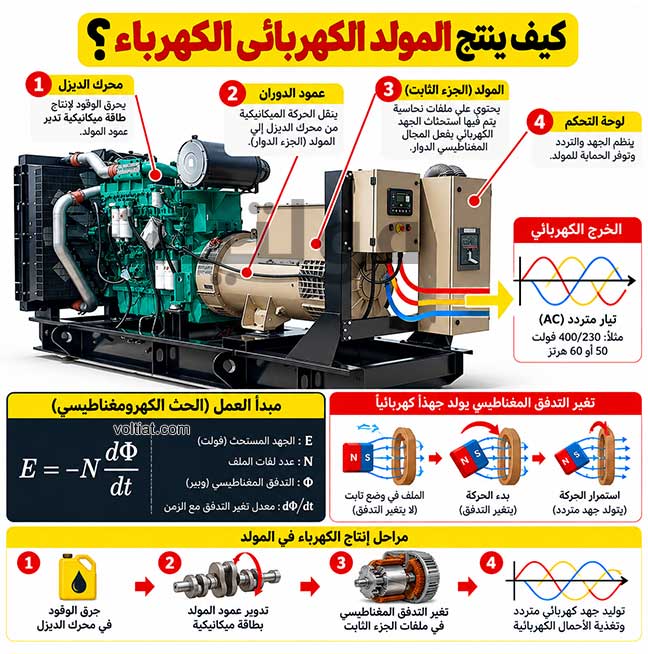

كيف ينتج المولد الكهربائي الكهرباء؟
يعتمد عمل المولد الكهربائي على مبدأ الحث الكهرومغناطيسي، الذي اكتشفه العالم مايكل فاراداي عام 1831. وينص المبدأ على أن تغيّر التدفق المغناطيسي عبر ملف موصل يؤدي إلى استحثاث جهد كهربائي فيه.
عندما تكون الدائرة الكهربائية مغلقة، يدفع الجهد المستحث التيار إلى المرور عبر الدائرة وتغذية الحمل الكهربائي.
فيما يلي خطوات التوليد:
1. تحويل الطاقة إلى حركة دورانية
تبدأ عملية التوليد بمصدر للطاقة الميكانيكية، مثل محرك ديزل أو توربين مائي أو توربين رياح. ويعمل هذا المصدر على تدوير عمود المولد بسرعة محددة.
2. دوران الجزء الدوار
يحتوي الجزء الدوار، المعروف باسم Rotor، على مغناطيس دائم أو ملفات تُنتج مجالاً مغناطيسياً باستخدام تيار الإثارة، بحسب تصميم المولد.
ومع دوران الجزء الدوار، يتغير التدفق المغناطيسي المرتبط بالملفات الكهربائية.
3. استحثاث الجهد في الملفات
توجد الملفات في كثير من المولدات الحديثة داخل الجزء الثابت، المعروف باسم Stator. ويؤدي تغيّر التدفق المغناطيسي عبر هذه الملفات إلى توليد جهد كهربائي.
4. انتقال الطاقة الكهربائية إلى الحمل
بعد توليد الجهد، تنتقل الطاقة الكهربائية إلى أطراف المولد، ومنها إلى الأحمال المتصلة به. وقد تمر الكهرباء عبر أنظمة تنظيم الجهد والحماية قبل استخدامها، وفقاً لتصميم المولد.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «ما هو التردد الكهربائي؟ ولماذا تستخدم السعودية 60 هرتز؟» للتعرف على التفاصيل بشكل أوسع.
ما قانون عمل المولد الكهربائي؟
يصف قانون فاراداي للحث الكهرومغناطيسي العلاقة بين الجهد المستحث ومعدل تغيّر التدفق المغناطيسي عبر الملف، ويُكتب بالشكل التالي:
E = -N × dΦ/dt
حيث:
- E: الجهد الكهربائي المستحث، بوحدة الفولت.
- N: عدد لفات الملف.
- Φ: التدفق المغناطيسي، بوحدة ويبر.
- dΦ/dt: معدل تغيّر التدفق المغناطيسي مع الزمن.
- الإشارة السالبة: تعبر عن اتجاه الجهد المستحث وفق قانون لنز.
بصورة مبسطة، يمكن أن يؤدي ارتفاع عدد اللفات أو زيادة معدل تغيّر التدفق المغناطيسي إلى زيادة الجهد المستحث، مع مراعاة بقية ظروف التشغيل وتصميم المولد.

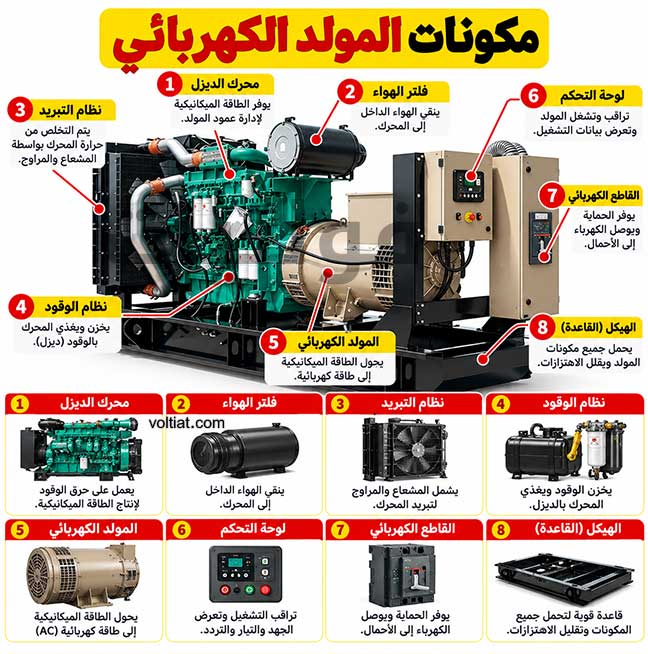

ما مكونات المولد الكهربائي؟
تختلف مكونات المولد بحسب نوعه وتصميمه، لكن المولدات الشائعة تتضمن مجموعة من الأجزاء الأساسية، نذكرها:
الجزء الدوار (Rotor)
هو الجزء الذي يدور داخل المولد، وقد يحتوي على مغناطيس دائم أو ملفات إثارة. وتتمثل وظيفته في إنشاء المجال المغناطيسي الدوار أو المساهمة في تغييره بالنسبة إلى الملفات الأخرى.
الجزء الثابت (Stator)
هو الجزء الذي لا يدور، ويحتوي في كثير من المولدات على ملفات يتم فيها استحثاث الجهد الكهربائي.
نظام الإثارة
يُستخدم في المولدات المتزامنة لتوفير التيار اللازم لإنشاء المجال المغناطيسي في ملفات الدوار. وقد يكون نظام الإثارة منفصلاً أو مدمجاً وفقاً لتصميم المولد.
عمود الدوران والمحامل
ينقل عمود الدوران الحركة الميكانيكية من المحرك أو التوربين إلى الجزء الدوار. وتساعد المحامل على دعم العمود وتقليل الاحتكاك أثناء الدوران.
منظم الجهد
يساعد منظم الجهد التلقائي، المعروف باسم AVR، على المحافظة على جهد الخرج ضمن الحدود المطلوبة عند تغيّر الحمل وظروف التشغيل، وفقاً لقدرات النظام.
نظام التبريد والحماية
تحتاج المولدات إلى التخلص من الحرارة الناتجة عن الفقد الكهربائي والميكانيكي. وقد تستخدم مراوح أو أنظمة تبريد أخرى، إضافة إلى وسائل حماية من حالات التشغيل غير الطبيعية.
ما أنواع المولدات الكهربائية؟
يمكن تصنيف المولدات الكهربائية وفقاً لنوع التيار الناتج وطريقة التشغيل.
1. مولد التيار المتردد (AC Generator)
يُعرف أيضاً باسم Alternator، وينتج تياراً متردداً يتغير اتجاهه دورياً. ويُستخدم في محطات توليد الكهرباء، والمولدات الاحتياطية، وتطبيقات عديدة في أنظمة الطاقة.
وقد يكون المولد أحادي الطور أو ثلاثي الطور، بحسب طبيعة الحمل ومتطلبات النظام الكهربائي.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «مصادر توليد التيار المتردد» للتعرف على التفاصيل بشكل أوسع.
2. مولد التيار المستمر (DC Generator)
ينتج تياراً مستمراً باستخدام تصميم يتضمن عادةً مبدّل التيار والفرش في المولدات التقليدية. وقد استُخدم في تطبيقات تاريخية وصناعية، لكن كثيراً من التطبيقات الحديثة تعتمد على مولدات التيار المتردد مع مقومات إلكترونية عند الحاجة إلى تيار مستمر.
3. المولدات المتزامنة
تعمل المولدات المتزامنة بسرعة مرتبطة بتردد الجهد وعدد أقطابها. وتُستخدم على نطاق واسع في محطات توليد الكهرباء والمولدات الاحتياطية الكبيرة.
4. المولدات الحثية
تعتمد على مبدأ الحث الكهرومغناطيسي، وتحتاج إلى ظروف تشغيل مناسبة لتوليد الطاقة الكهربائية، مثل وجود مصدر للقدرة غير الفعالة أو شبكة كهربائية داعمة، بحسب التطبيق. وتُستخدم في بعض أنظمة الطاقة المتجددة والتطبيقات الصناعية.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «ما هو التيار الكهربائي؟ وما الفرق بين AC وDC وأين يستخدم كل منهما؟» للتعرف على التفاصيل بشكل أوسع.
ما مصادر الطاقة التي تشغّل المولد الكهربائي؟
لا ينتج المولد الكهرباء بمفرده؛ فهو يحتاج إلى مصدر طاقة ميكانيكية يدير عموده. ومن أبرز هذه المصادر:
- محركات الديزل والبنزين: تُستخدم في المولدات الاحتياطية والمحمولة.
- التوربينات البخارية: تحول طاقة البخار إلى حركة دورانية في محطات توليد مختلفة.
- التوربينات المائية: تستفيد من حركة المياه أو سقوطها لتدوير المولد.
- توربينات الرياح: تحوّل طاقة الرياح إلى حركة ميكانيكية تُستخدم في إنتاج الكهرباء.
- التوربينات الغازية: تستخدم غازات الاحتراق لتدوير التوربين المتصل بالمولد.
وتعتمد كفاءة النظام وتكلفته وانبعاثاته على مصدر الطاقة، وتصميم المعدات، وظروف التشغيل والصيانة.
ما الفرق بين المولد الكهربائي والمحرك الكهربائي؟
يعمل المولد الكهربائي والمحرك الكهربائي وفق مبدأين متعاكسين في تحويل الطاقة، رغم التشابه بين كثير من مكوناتهما.
| وجه المقارنة | المولد الكهربائي | المحرك الكهربائي |
|---|---|---|
| تحويل الطاقة | من ميكانيكية إلى كهربائية | من كهربائية إلى ميكانيكية |
| مصدر الطاقة | محرك أو توربين أو مصدر حركة | مصدر كهربائي |
| الوظيفة الأساسية | توليد الجهد والتيار | إنتاج الحركة وعزم الدوران |
| الاستخدامات | محطات الطاقة والمولدات الاحتياطية | المضخات والمراوح والضواغط |
ويمكن لبعض الآلات الكهربائية أن تعمل مولداً أو محركاً وفق اتجاه انتقال الطاقة وطريقة تشغيلها.
كيف نحسب قدرة المولد الكهربائي؟
تعتمد طريقة حساب قدرة المولد على نوع التيار ومعامل القدرة. ففي نظام التيار المتردد أحادي الطور، يمكن حساب القدرة الفعالة التقريبية باستخدام العلاقة:
P = V × I × PF
أما في نظام ثلاثي الطور المتزن:
P = √3 × V × I × PF
حيث:
- P: القدرة الفعالة بالواط.
- V: الجهد بين الخط والمحايد في نظام أحادي الطور، أو الجهد بين الخطوط في نظام ثلاثي الطور.
- I: التيار بالأمبير.
- PF: معامل القدرة.
مثال: إذا كان المولد ثلاثي الطور يعمل بجهد 400 فولت، ويسحب تياراً قدره 10 أمبير، ومعامل القدرة 0.8، فإن القدرة الفعالة التقريبية تساوي:
P = 1.732 × 400 × 10 × 0.8
P ≈ 5,542 W
أي نحو 5.54 كيلوواط، بافتراض أن القيم تمثل حالة تشغيل متزنة. ويجب عدم الخلط بين القدرة الفعالة بالكيلوواط والقدرة الظاهرية بالكيلوفولت أمبير (kVA)، إذ ترتبطان بمعامل القدرة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «قوانين القدرة الكهربائية للتيار المتردد» للتعرف على التفاصيل بشكل أوسع.
ما استخدامات المولد الكهربائي؟
تدخل المولدات الكهربائية في قطاعات متعددة، من أبرزها:
- محطات توليد الكهرباء: لتحويل الطاقة الميكانيكية الناتجة عن التوربينات إلى كهرباء.
- المنازل والمباني: لتوفير مصدر احتياطي عند انقطاع الكهرباء.
- المستشفيات: لدعم استمرارية تشغيل الأحمال المهمة وفق أنظمة الطوارئ المعتمدة.
- المصانع: لتوفير الكهرباء في المواقع الصناعية أو دعم التغذية عند الحاجة.
- مواقع البناء: لتشغيل المعدات والأدوات في المواقع التي لا تتوفر فيها تغذية مناسبة.
- أنظمة الطاقة المتجددة: لتحويل الحركة الناتجة عن الرياح أو المياه إلى طاقة كهربائية.
وفي السعودية، تُستخدم المولدات الاحتياطية في بعض المنشآت والمواقع التي تتطلب استمرارية التغذية الكهربائية. ويجب تحديد القدرة المناسبة ووسائل الحماية والتهوية وموقع التركيب وفق متطلبات المشروع والأنظمة المعمول بها.
ما العوامل التي تؤثر في أداء المولد الكهربائي؟
يتأثر أداء المولد بعدة عوامل فنية، منها:
- سرعة الدوران: ترتبط سرعة المولد المتزامن بتردد الخرج وعدد الأقطاب.
- الحمل الكهربائي: قد يؤدي تجاوز القدرة المقننة إلى ارتفاع الحرارة أو انخفاض الجهد والتردد.
- نظام الإثارة: يؤثر في المجال المغناطيسي والجهد الناتج في المولدات التي تستخدم الإثارة.
- درجة الحرارة والتبريد: تؤثر الحرارة المرتفعة في العزل وعمر المكونات.
- الصيانة: يساعد فحص التوصيلات والمحامل وأنظمة التبريد والحماية على اكتشاف الأعطال مبكراً.
- معامل القدرة: يؤثر في العلاقة بين القدرة الظاهرية والقدرة الفعالة التي يستطيع المولد توفيرها ضمن حدوده المقننة.
الأسئلة الشائعة حول المولد الكهربائي
لا، بل يحوّل الطاقة الميكانيكية إلى طاقة كهربائية. وتوجد خسائر في صورة حرارة واحتكاك وصوت، لذلك تكون الطاقة الكهربائية الناتجة أقل من الطاقة الميكانيكية الداخلة.
يحتاج المولد إلى مصدر للطاقة الميكانيكية لتدويره، مثل محرك أو توربين أو طاقة الرياح أو المياه. ولا يستطيع الاستمرار في إنتاج الكهرباء من دون طاقة داخلة مناسبة.
يعتمد ذلك على تصميمه. فالمولدات المترددة تنتج AC، بينما تستخدم المولدات المستمرة التقليدية مبدّل تيار للحصول على DC. ويمكن أيضاً تحويل التيار المتردد إلى مستمر باستخدام المقومات الإلكترونية.
تساعد الصيانة على التأكد من سلامة التوصيلات والعزل والتبريد والمحامل وأنظمة التحكم والحماية. كما تقلل احتمالات الأعطال وتساعد على الحفاظ على الأداء ضمن الحدود المصنعية.
الكيلوواط (kW) يقيس القدرة الفعالة، بينما الكيلوفولت أمبير (kVA) يقيس القدرة الظاهرية. وترتبط القيمتان بالعلاقة: kW = kVA × PF، عند استخدام معامل القدرة المناسب.
الخلاصة
يُعد المولد الكهربائي عنصراً أساسياً في أنظمة إنتاج الطاقة، إذ يحوّل الطاقة الميكانيكية إلى كهرباء اعتماداً على مبدأ الحث الكهرومغناطيسي. وتختلف المولدات من حيث نوع التيار والقدرة ومصدر الحركة، لكن اختيار المولد المناسب يتطلب معرفة طبيعة الأحمال والجهد والتردد ومعامل القدرة وظروف التشغيل.
هل ترغب في معرفة المزيد عن المولدات الكهربائية؟ شاركنا سؤالك في التعليقات، أو تعرف على موضوعات أخرى تتعلق بالمحركات والكابلات وأنظمة الحماية الكهربائية.
