هل تريد معرفة كم أمبير يستهلك جهاز كهربائي إذا كنت تعرف قدرته وجهد التشغيل؟ يمكنك حساب شدة التيار بسهولة باستخدام القدرة والجهد.
يعتمد حساب الأمبير من القدرة والجهد على نوع الدائرة الكهربائية. ففي دوائر التيار المستمر تكون المعادلة بسيطة، بينما تحتاج دوائر التيار المتردد إلى مراعاة معامل القدرة، خصوصًا مع المحركات والأحمال الحثية.
في هذا المقال، ستتعرف على قانون حساب الأمبير، وطريقة استخدامه في دوائر DC وAC، مع أمثلة عملية للواط والكيلوواط والأنظمة أحادية وثلاثية الطور.
ما العلاقة بين القدرة والجهد والتيار؟
ترتبط القدرة الكهربائية والجهد والتيار بالعلاقة الأساسية:
P = V × I
ومن خلال إعادة ترتيب المعادلة يمكن حساب التيار:
I = P ÷ V
حيث:
- I: شدة التيار بالأمبير (A).
- P: القدرة الكهربائية بالواط (W).
- V: الجهد الكهربائي بالفولت (V).
لذلك، إذا عرفت قدرة الجهاز وجهد التشغيل، يمكنك حساب التيار بقسمة القدرة على الجهد.
قانون حساب الأمبير من القدرة والجهد
لحساب شدة التيار في أبسط الحالات، استخدم المعادلة التالية:
I = P ÷ V
مثال: جهاز قدرته 100 واط
لنفترض أن لديك جهازًا كهربائيًا قدرته 100 واط ويعمل عند جهد 12 فولت.
نطبق القانون:
I = 100 ÷ 12
I ≈ 8.33 أمبير
إذن، يستهلك الجهاز تيارًا يقارب 8.33 أمبير في هذه الحالة.
ملاحظة: هذه المعادلة المباشرة تناسب دوائر التيار المستمر، كما تناسب بعض حالات التيار المتردد عندما يكون معامل القدرة مساويًا تقريبًا لـ 1.
كيفية حساب الأمبير في التيار المستمر DC؟
في دوائر التيار المستمر DC، يمكن حساب التيار من القدرة والجهد باستخدام:
I = P ÷ V
مثال عملي
بطارية جهدها 24 فولت تغذي حملًا قدرته 480 واط.
إذن:
I = 480 ÷ 24
I = 20 أمبير
وبالتالي، يحتاج الحمل إلى تيار يبلغ 20 أمبير في ظروف التشغيل المفترضة.

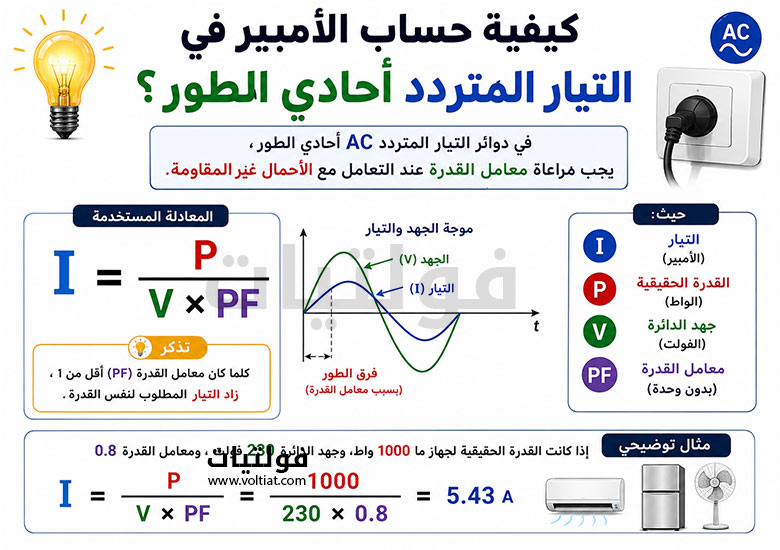

كيفية حساب الأمبير في التيار المتردد أحادي الطور؟
في دوائر التيار المتردد AC أحادي الطور، يجب مراعاة معامل القدرة عند التعامل مع الأحمال غير المقاومة.
تستخدم المعادلة:
I = P ÷ (V × PF)
حيث:
- I: التيار بالأمبير.
- P: القدرة الحقيقية بالواط.
- V: جهد الدائرة بالفولت.
- PF: معامل القدرة.
مثال: حمل بقدرة 2000 واط
لنفترض أن حملًا قدرته 2000 واط يعمل على جهد 220 فولت، ومعامل القدرة يساوي 0.8.
نطبق القانون:
I = 2000 ÷ (220 × 0.8)
I ≈ 11.36 أمبير
إذن، التيار التقريبي للحمل هو 11.36 أمبير.
أما إذا كان الحمل مقاوميًا تقريبًا ومعامل القدرة يساوي 1، يصبح الحساب:
I = 2000 ÷ 220
I ≈ 9.09 أمبير
وهذا يوضح أهمية معامل القدرة عند حساب تيار الأحمال الكهربائية.
كيفية حساب الأمبير في النظام ثلاثي الطور؟
يختلف حساب التيار في الدوائر ثلاثية الطور عن الدوائر أحادية الطور.
عند استخدام جهد الخط بين الفازات، تكون المعادلة:
I = P ÷ (√3 × V × PF)
حيث:
- I: التيار بالأمبير.
- P: القدرة الحقيقية بالواط.
- V: جهد الخط بالفولت.
- PF: معامل القدرة.
- √3: تساوي تقريبًا 1.732.
مثال: محرك ثلاثي الطور
لنفترض أن محركًا قدرته 7500 واط يعمل على جهد 400 فولت، ومعامل القدرة لديه 0.85.
نطبق القانون:
I = 7500 ÷ (1.732 × 400 × 0.85)
I ≈ 12.74 أمبير
إذن، يبلغ التيار المحسوب تقريبًا 12.74 أمبير.
ملاحظة: عند حساب تيار المحركات عمليًا، قد تحتاج أيضًا إلى مراعاة الكفاءة وبيانات لوحة المحرك للحصول على قيمة أدق.
كيف تحسب الأمبير من الكيلوواط؟
إذا كانت القدرة معطاة بالكيلوواط بدلًا من الواط، يجب تحويلها أولًا إلى واط.
1 كيلوواط = 1000 واط
مثال: حمل قدرته 3 كيلوواط
إذا كان الحمل قدرته 3 كيلوواط ويعمل على جهد 220 فولت ومعامل القدرة يساوي 1:
أولًا نحول القدرة:
P = 3 × 1000
P = 3000 واط
ثم نحسب التيار:
I = 3000 ÷ 220
I ≈ 13.64 أمبير
إذن، التيار يساوي تقريبًا 13.64 أمبير.
أمثلة سريعة على حساب الأمبير
| القدرة | الجهد | معامل القدرة | التيار التقريبي |
|---|---|---|---|
| 100 واط | 12 فولت | 1 | 8.33 أمبير |
| 500 واط | 24 فولت | 1 | 20.83 أمبير |
| 1000 واط | 220 فولت | 1 | 4.55 أمبير |
| 1500 واط | 120 فولت | 1 | 12.5 أمبير |
| 2000 واط | 220 فولت | 1 | 9.09 أمبير |
| 2000 واط | 240 فولت | 1 | 8.33 أمبير |
هذه القيم توضح أن التيار يزداد عندما ترتفع القدرة، وينخفض عندما يرتفع الجهد، مع ثبات باقي العوامل.
ما تأثير معامل القدرة على حساب الأمبير؟
معامل القدرة PF مهم عند حساب تيار الأحمال التي لا تستهلك القدرة بطريقة مقاومية بحتة.
من أمثلة هذه الأحمال:
- المحركات الكهربائية.
- المحولات.
- بعض أجهزة التكييف.
- بعض مصادر القدرة والأحمال الحثية.
عندما يكون معامل القدرة أقل من 1، يكون التيار المطلوب أكبر من قيمة القدرة ÷ الجهد وحدها.
لذلك، عند حساب تيار محرك أو حمل حثي، لا تعتمد على القدرة والجهد فقط إذا كنت تريد نتيجة أكثر دقة.
ما تأثير الكفاءة في حساب التيار؟
في بعض التطبيقات، تكون هناك خسائر في الجهاز، لذلك لا تساوي القدرة الداخلة القدرة الخارجة.
وتظهر أهمية الكفاءة بشكل واضح في المحركات ومصادر القدرة.
يمكن حساب القدرة الداخلة تقريبًا من خلال:
القدرة الداخلة = القدرة الخارجة ÷ الكفاءة
وبعد معرفة القدرة الداخلة، يمكن استخدامها في حساب التيار.
لذلك، عند اختيار القاطع أو الكابل أو مصدر التغذية، يجب الاعتماد على بيانات الجهاز وظروف التشغيل الفعلية، وليس على عملية حسابية مبسطة فقط.
ما الفرق بين الواط والفولت والأمبير؟
قد يخلط البعض بين هذه المصطلحات، لكن لكل منها معنى مختلف:
- الفولت (V): وحدة قياس الجهد الكهربائي.
- الأمبير (A): وحدة قياس شدة التيار الكهربائي.
- الواط (W): وحدة قياس القدرة الكهربائية.
وترتبط هذه القيم في أبسط الحالات بالعلاقة:
القدرة = الجهد × التيار
أي:
P = V × I
أخطاء شائعة عند حساب الأمبير
هناك بعض الأخطاء التي يجب تجنبها عند حساب التيار الكهربائي.
1. استخدام الجهد الخاطئ
تأكد من استخدام جهد التشغيل الفعلي للجهاز، وليس قيمة جهد مختلفة.
2. الخلط بين الواط والكيلوواط
تذكر أن:
1 كيلوواط = 1000 واط
3. تجاهل معامل القدرة
هذا الخطأ شائع عند حساب تيار المحركات والأحمال الحثية.
4. استخدام معادلة أحادية الطور لدائرة ثلاثية الطور
الدائرة ثلاثية الطور تحتاج إلى استخدام المعادلة المناسبة التي تتضمن √3.
5. الاعتماد على الحساب وحده عند اختيار القاطع
حساب التيار لا يعني أن هذه القيمة هي دائمًا قيمة القاطع المناسبة. يجب أيضًا مراعاة طبيعة الحمل، وتيار البدء، ومقطع الكابل، وطريقة التركيب، وظروف التشغيل.
هل يمكن حساب الأمبير من القدرة والجهد مباشرة؟
نعم، في الحالات البسيطة يمكن حساب التيار مباشرة باستخدام:
I = P ÷ V
لكن يجب الانتباه إلى نوع الدائرة.
في التيار المتردد أحادي الطور، قد تحتاج إلى معامل القدرة:
I = P ÷ (V × PF)
أما في النظام ثلاثي الطور:
I = P ÷ (√3 × V × PF)
لذلك، فإن معرفة نوع النظام الكهربائي خطوة أساسية قبل إجراء الحساب.
أسئلة شائعة حول حساب الأمبير
اقسم القدرة بالواط على الجهد بالفولت في الحالات البسيطة: I = P ÷ V
عند جهد 220 فولت ومعامل قدرة يساوي 1: I = 1000 ÷ 220 ≈ 4.55 أمبير
إذا كان معامل القدرة يساوي 1: I = 2000 ÷ 220 ≈ 9.09 أمبير
حوّل الكيلوواط إلى واط أولًا، ثم استخدم المعادلة المناسبة لنوع الدائرة. حيث 1 كيلوواط = 1000 واط
نعم. عندما يكون معامل القدرة أقل من 1، يزداد التيار المطلوب لنقل القدرة الحقيقية نفسها.
نعم. يستخدم النظام ثلاثي الطور معادلة تتضمن √3، بالإضافة إلى الجهد ومعامل القدرة.
الخلاصة
يمكن حساب شدة التيار من القدرة والجهد بسهولة في الحالات البسيطة باستخدام:
I = P ÷ V
لكن الحساب الدقيق يعتمد على نوع النظام الكهربائي.
في دوائر التيار المتردد أحادي الطور، يجب مراعاة معامل القدرة عند الحاجة. أما في الأنظمة ثلاثية الطور، فتستخدم معادلة تتضمن √3 ومعامل القدرة.
وعند اختيار الكابلات والقواطع ومعدات الحماية، لا تعتمد على الحساب النظري وحده. يجب أيضًا مراجعة بيانات الجهاز، والكفاءة، وتيار البدء، وظروف التشغيل وطريقة التركيب.
