هل تساءلت يوماً لماذا تستخدم بعض الأجهزة المنزلية محركات أحادية الطور، بينما تعتمد المصانع على المحركات ثلاثية الطور؟ يكمن السبب في اختلاف مصدر التغذية وطريقة توليد المجال المغناطيسي والأداء الكهربائي لكل نوع. لذلك، يساعدك فهم الفرق بين المحرك أحادي الطور وثلاثي الطور على اختيار المحرك المناسب للتطبيق المطلوب.
تعمل المحركات الكهربائية على تحويل الطاقة الكهربائية إلى طاقة ميكانيكية، لكنها تختلف في عزم البدء والكفاءة والقدرة وطريقة التشغيل. في هذا المقال، سنتعرف على مبدأ عمل كل نوع، وأهم الفروق بينهما، واستخدامات المحركات أحادية وثلاثية الطور.
ما الفرق بين المحرك أحادي الطور وثلاثي الطور؟
يتمثل الفرق الأساسي بين المحرك أحادي الطور وثلاثي الطور في نوع مصدر التغذية وطريقة تكوين المجال المغناطيسي داخل المحرك.
يعمل المحرك أحادي الطور باستخدام مصدر تيار متردد أحادي الطور، ويحتاج غالباً إلى وسيلة مساعدة لبدء الدوران. في المقابل، يستخدم المحرك ثلاثي الطور ثلاثة أطوار كهربائية متزاحة فيما بينها بزاوية 120 درجة، مما ينتج مجالاً مغناطيسياً دوّاراً يساعده على بدء التشغيل تلقائياً في التصميمات الشائعة.
ولهذا السبب، تنتشر المحركات أحادية الطور في الأجهزة المنزلية والأحمال الصغيرة، بينما تستخدم المنشآت الصناعية المحركات ثلاثية الطور لتشغيل المضخات والضواغط والآلات ذات القدرات الأعلى.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أنواع المحركات الكهربائية» للتعرف على التفاصيل بشكل أوسع.
جدول مقارنة بين المحرك أحادي الطور وثلاثي الطور
| وجه المقارنة | المحرك أحادي الطور | المحرك ثلاثي الطور |
|---|---|---|
| مصدر التغذية | تيار متردد أحادي الطور | تيار متردد ثلاثي الطور |
| الجهد الشائع | 230 فولت في كثير من التطبيقات | 400 فولت بين الأطوار في كثير من الشبكات |
| المجال المغناطيسي | مجال نابض في المحرك التقليدي | مجال مغناطيسي دوّار في التصميم المعتاد |
| بدء التشغيل | يحتاج غالباً إلى وسيلة مساعدة | يبدأ ذاتياً في التصميمات الشائعة |
| عزم البدء | يعتمد على التصميم، وقد يكون محدوداً | يكون مناسباً لكثير من الأحمال الصناعية |
| انتظام العزم | تموج أكبر في العزم | عزم أكثر انتظاماً |
| الكفاءة | أقل عادةً عند مقارنة محركين متقاربين في ظروف التشغيل | أعلى عادةً في كثير من التطبيقات |
| الحجم عند القدرة نفسها | قد يكون أكبر | يكون أكثر إحكاماً في كثير من التطبيقات |
| التكلفة الأولية | أقل غالباً في القدرات الصغيرة | قد تكون أعلى، خاصةً مع تجهيزات التغذية |
| الاستخدامات | الأجهزة المنزلية والمراوح والمضخات الصغيرة | المضخات الصناعية والضواغط والسيور الناقلة |
ملاحظة: تختلف الكفاءة وعزم البدء والتكلفة والحجم بحسب نوع المحرك وقدرته وتصميمه وظروف تشغيله. لذلك، لا تنطبق جميع المقارنات على كل المحركات دون استثناء.

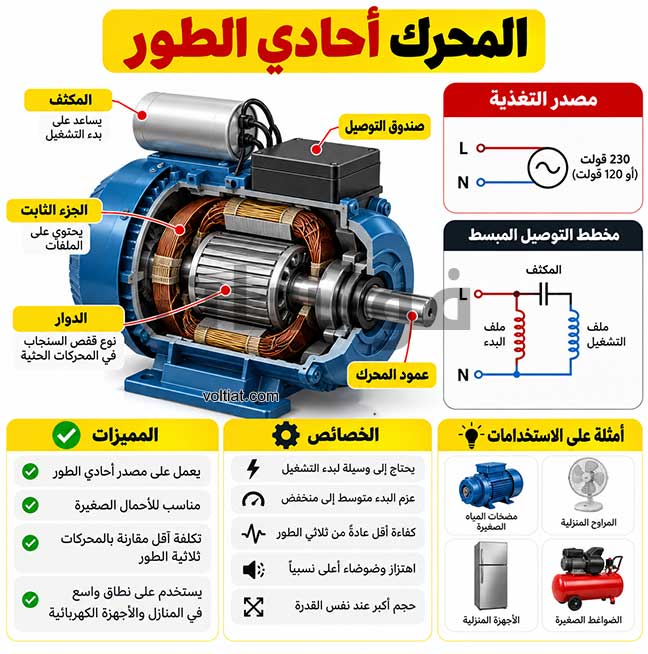

أولاً: ما هو المحرك أحادي الطور؟
المحرك أحادي الطور (Single-Phase Motor) هو محرك كهربائي يعمل باستخدام مصدر تيار متردد أحادي الطور. ويستخدم هذا النوع على نطاق واسع في المنازل والمتاجر الصغيرة والتطبيقات التي لا تحتاج إلى قدرات تشغيل كبيرة.
ومن أمثلته محركات المراوح وبعض مضخات المياه والضواغط الصغيرة والأجهزة المنزلية.
كيف يعمل المحرك أحادي الطور؟
ينتج التيار المتردد أحادي الطور مجالاً مغناطيسياً نابضاً في ملفات الجزء الثابت. ولا يوفر هذا المجال وحده عزماً ابتدائياً صافياً كافياً لبدء دوران المحرك الحثي التقليدي من حالة السكون.
لذلك، تستخدم كثير من هذه المحركات وسيلة مساعدة لبدء التشغيل، مثل ملف بدء التشغيل أو المكثف. وتساعد هذه الوسيلة على إحداث فرق مناسب في الطور بين التيارات، مما ينتج عزماً ابتدائياً يدير الجزء المتحرك.
بعد ذلك، يواصل المحرك الدوران وفق تصميمه وظروف الحمل. وقد يفصل مفتاح طرد مركزي ملف البدء أو المكثف المخصص للبدء بعد وصول المحرك إلى سرعة محددة.
ومع ذلك، تختلف طريقة البدء بين الأنواع؛ فبعض المحركات تستخدم مكثف بدء، وأخرى تستخدم مكثف تشغيل أو مكثفي بدء وتشغيل، بينما تعتمد محركات القطب المظلل على تصميم مختلف.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «مكونات المحرك الكهربائي الأساسية» للتعرف على التفاصيل بشكل أوسع.
مميزات المحرك أحادي الطور
يتميز المحرك أحادي الطور بعدة خصائص، منها:
- سهولة الاستخدام المنزلي: يمكن تشغيله من مصدر أحادي الطور متوفر في كثير من المباني.
- التكلفة المناسبة: غالباً ما تكون تكلفته الاقتصادية مناسبة للتطبيقات الصغيرة.
- تنوع التصميمات: تتوفر أنواع متعددة لتلبية احتياجات المراوح والمضخات والأجهزة المنزلية.
- ملاءمة الأحمال الصغيرة: يناسب كثيراً من التطبيقات التي لا تحتاج إلى قدرة صناعية كبيرة.
في المقابل، قد يحتاج هذا المحرك إلى مكونات إضافية لبدء التشغيل، كما قد يكون أقل كفاءة من محرك ثلاثي الطور مماثل في بعض ظروف التشغيل.

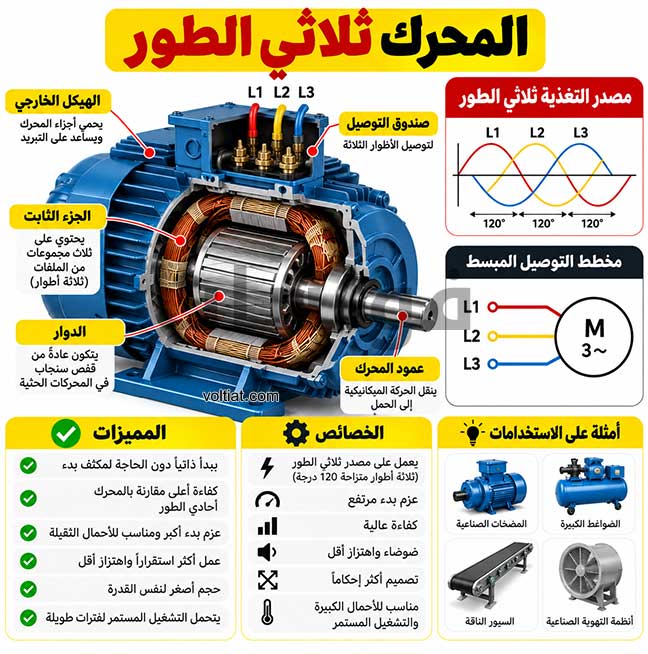

ثانياً: ما هو المحرك ثلاثي الطور؟
المحرك ثلاثي الطور (Three-Phase Motor) هو محرك كهربائي يعمل بمصدر تيار متردد يتكون من ثلاثة أطوار، تتزاح أطوارها الكهربائية بزاوية 120 درجة.
يؤدي هذا الترتيب إلى إنشاء مجال مغناطيسي دوّار في الجزء الثابت للمحرك. ونتيجة لذلك، يستطيع المحرك الحثي ثلاثي الطور بدء الدوران ذاتياً عند توصيله بطريقة صحيحة، دون الحاجة عادةً إلى مكثف بدء كما في كثير من المحركات أحادية الطور.
تستخدم المصانع والمنشآت التجارية هذا النوع لتشغيل المضخات والضواغط والرافعات والسيور الناقلة والمعدات الصناعية.
كيف يعمل المحرك ثلاثي الطور؟
عند توصيل ملفات الجزء الثابت بمصدر ثلاثي الطور، يمر تيار متردد في كل مجموعة من الملفات. وبسبب اختلاف الطور الزمني بين التيارات، تتكون محصلة مغناطيسية دوّارة داخل المحرك.
يتفاعل المجال المغناطيسي الدوّار مع الدوّار، فتتولد القوى والعزوم التي تحرك عمود المحرك. وفي المحرك الحثي، يستحث المجال الدوّار تيارات كهربائية في الدوّار، ثم ينتج التفاعل المغناطيسي العزم اللازم لاستمرار الحركة.
بالإضافة إلى ذلك، يوفر نظام التغذية ثلاثي الطور قدرة أكثر انتظاماً من نظام أحادي الطور في ظروف التشغيل المتوازنة. ولهذا السبب، يناسب هذا النوع كثيراً من التطبيقات التي تتطلب تشغيلًا مستمراً وقدرات أعلى.
مميزات المحرك ثلاثي الطور
تتضمن أهم مميزات المحرك ثلاثي الطور ما يلي:
- بدء التشغيل الذاتي: يبدأ المحرك الحثي ثلاثي الطور الدوران عند توصيله بصورة صحيحة.
- انتظام العزم: ينتج عزماً أكثر انتظاماً في ظروف التشغيل المعتادة.
- الكفاءة الجيدة: يحقق كثير من محركاته كفاءة مرتفعة، خاصةً في القدرات الصناعية.
- ملاءمة الأحمال الكبيرة: يناسب تشغيل المعدات التي تحتاج إلى قدرة ميكانيكية كبيرة.
- تصميم عملي: لا يحتاج المحرك الحثي ثلاثي الطور الشائع عادةً إلى مكثف بدء أو فُرش كهربائية.
ومع ذلك، يحتاج هذا المحرك إلى مصدر تغذية ثلاثي الطور وتجهيزات حماية مناسبة. كما قد تتطلب التطبيقات الصناعية وسائل للتحكم في تيار البدء والسرعة، مثل بادئات التشغيل أو مغيرات التردد.
ثالثاً: الفرق بين المحرك أحادي الطور وثلاثي الطور في عزم البدء
يُعد عزم البدء من العوامل المهمة عند اختيار المحرك، خاصةً في المضخات والضواغط والمعدات التي تبدأ الحركة تحت حمل.
في المحرك أحادي الطور الحثي التقليدي، لا ينتج المجال النابض عزماً ابتدائياً صافياً كافياً من تلقاء نفسه. لذلك، يعتمد المحرك على وسيلة بدء مناسبة لتوليد العزم اللازم.
أما المحرك الحثي ثلاثي الطور، فينتج مجالاً مغناطيسياً دوّاراً عند تغذيته بالأطوار الثلاثة. ويساعد هذا المجال على بدء الدوران دون دائرة بدء منفصلة في التصميم المعتاد.
لكن يجب الانتباه إلى أن عزم البدء الفعلي لا يعتمد على عدد الأطوار وحده؛ بل يتأثر أيضاً بتصميم المحرك ومقاومة الدوّار وممانعته وطريقة بدء التشغيل.
رابعاً: الفرق بين المحرك أحادي الطور وثلاثي الطور في الكفاءة
تُعد الكفاءة عاملاً أساسياً عند مقارنة المحركات الكهربائية، لأنها توضح مقدار الطاقة الكهربائية التي تتحول إلى قدرة ميكانيكية مفيدة.
وتُحسب الكفاءة بالعلاقة التالية:
الكفاءة (%) = (القدرة الميكانيكية الخارجة ÷ القدرة الكهربائية الداخلة) × 100
غالباً ما تحقق المحركات ثلاثية الطور كفاءة أعلى من المحركات أحادية الطور عند مقارنة تصميمات متقاربة في القدرة وظروف التشغيل. ويرجع ذلك إلى خصائص المجال المغناطيسي وتوزيع القدرة والفواقد داخل المحرك.
ومع ذلك، تختلف الكفاءة الفعلية بحسب القدرة والحمل والسرعة والتصميم. لذلك، يُفضل مراجعة لوحة بيانات المحرك ومعلومات الشركة المصنعة قبل اتخاذ قرار الشراء.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «حساب قدرة الأجهزة الكهربائية» للتعرف على التفاصيل بشكل أوسع.
خامساً: هل يستهلك المحرك ثلاثي الطور تياراً أقل؟
عند مقارنة محركين يقدمان القدرة نفسها، قد يسحب المحرك ثلاثي الطور تياراً أقل في كل خط مقارنةً بتيار الخط في نظام أحادي الطور، عند مستويات الجهد ومعامل القدرة والكفاءة المناسبة للمقارنة.
في النظام أحادي الطور، يمكن حساب القدرة الفعالة التقريبية بالعلاقة:
P = V × I × PF
أما في النظام ثلاثي الطور المتوازن، فتُحسب القدرة الفعالة بالعلاقة:
P = √3 × V × I × PF
حيث:
- P: القدرة الفعالة بالواط.
- V: الجهد، ويعني جهد التغذية في أحادي الطور أو جهد الخط بين الأطوار في النظام ثلاثي الطور.
- I: التيار، ويعني تيار الخط في كل نظام.
- PF: معامل القدرة.
وعند مقارنة محركين لهما القدرة الميكانيكية الخارجة نفسها، يجب أيضاً مراعاة كفاءة كل محرك ومعامل قدرته والجهد المستخدم. لذلك، لا يصح تحديد التيار من عدد الأطوار وحده.
سادساً: ما استخدامات المحركات أحادية وثلاثية الطور؟
يعتمد الاستخدام على القدرة المطلوبة ومصدر التغذية وطبيعة الحمل.
استخدامات المحرك أحادي الطور
يشيع استخدام المحركات أحادية الطور في:
- المراوح المنزلية.
- مضخات المياه الصغيرة.
- بعض الضواغط الصغيرة.
- الغسالات والأجهزة المنزلية.
- الأدوات الكهربائية المناسبة للتغذية أحادية الطور.
وتناسب هذه التطبيقات المحركات التي تعمل من مصدر أحادي الطور، خاصةً عندما تكون القدرة المطلوبة محدودة.
استخدامات المحرك ثلاثي الطور
تنتشر المحركات ثلاثية الطور في:
- المضخات الصناعية.
- الضواغط الكبيرة.
- السيور الناقلة.
- المعدات والآلات الصناعية.
- أنظمة التهوية والتكييف ذات القدرات الكبيرة.
- معدات المصانع وخطوط الإنتاج.
ويعود انتشارها إلى ملاءمتها للقدرات الصناعية وقدرتها على توفير عزم منتظم في كثير من التطبيقات.
سابعاً: كيف تختار المحرك المناسب؟
قبل شراء محرك كهربائي، حدد متطلبات التشغيل بدقة. ولا تعتمد على عدد الأطوار وحده، بل راجع العوامل التالية:
- مصدر الكهرباء: تحقق من توفر تغذية أحادية الطور أو ثلاثية الطور في موقع التركيب.
- القدرة المطلوبة: اختر قدرة تناسب الحمل مع مراعاة ظروف التشغيل.
- عزم البدء: تأكد من قدرة المحرك على بدء الحمل، خاصةً في المضخات والضواغط.
- الكفاءة: قارن الكفاءة الاسمية للمحركات عند ظروف التشغيل المتوقعة.
- طريقة التحكم: حدد ما إذا كنت تحتاج إلى التحكم في السرعة أو تيار البدء.
- الحماية الكهربائية: اختر وسائل حماية مناسبة لتيار المحرك وطريقة تشغيله.
- ظروف البيئة: راعِ درجة الحرارة والرطوبة والغبار ودرجة الحماية المطلوبة للغلاف.
على سبيل المثال، قد يكون المحرك أحادي الطور مناسباً لمضخة مياه صغيرة في مبنى لا تتوفر فيه تغذية ثلاثية الطور. في المقابل، يناسب المحرك ثلاثي الطور كثيراً من المضخات الصناعية التي تعمل لساعات طويلة أو تحتاج إلى قدرة أعلى.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «الأوفرلود (Overload)» للتعرف على التفاصيل بشكل أوسع.
الأسئلة الشائعة حول المحرك أحادي الطور وثلاثي الطور
هل يمكن تشغيل محرك ثلاثي الطور على مصدر أحادي الطور؟
لا يمكن تشغيل المحرك الحثي ثلاثي الطور بكامل أدائه بمجرد توصيله مباشرةً بمصدر أحادي الطور. وقد توجد حلول خاصة، مثل بعض مغيرات التردد المصممة لقبول دخل أحادي الطور وإنتاج خرج ثلاثي الطور، لكن يجب التحقق من توافقها مع المحرك والحمل والقدرة المطلوبة.
لماذا يحتاج المحرك أحادي الطور إلى مكثف؟
تستخدم كثير من المحركات أحادية الطور مكثفاً للمساعدة على إنشاء فرق في الطور بين التيارات، مما ينتج عزماً ابتدائياً. لكن ليست جميع المحركات أحادية الطور متطابقة؛ فطريقة البدء تختلف بحسب التصميم.
هل المحرك ثلاثي الطور أقوى دائماً؟
ليس بالضرورة. تتحدد قدرة المحرك بحسب تصميمه وأبعاده وملفاته وظروف التبريد والجهد والتيار. لكن المحركات ثلاثية الطور تناسب عادةً نطاقاً واسعاً من التطبيقات الصناعية ذات القدرات المرتفعة.
كيف أعكس اتجاه دوران المحرك ثلاثي الطور؟
في المحرك الحثي ثلاثي الطور التقليدي، يمكن عكس اتجاه الدوران بتبديل أي طورين من أطوار التغذية، بعد فصل الكهرباء والتأكد من تطبيق إجراءات السلامة. أما المحركات التي تعمل عبر مغير تردد، فيمكن عكس اتجاهها باستخدام إعدادات التحكم المناسبة.
أيهما أكثر كفاءة: المحرك أحادي الطور أم ثلاثي الطور؟
غالباً ما يحقق المحرك ثلاثي الطور كفاءة أعلى عند مقارنة محركات متقاربة في القدرة وظروف التشغيل. ومع ذلك، يجب مقارنة بيانات الكفاءة الفعلية لكل طراز، لأن التصميم والحمل يؤثران في النتيجة.
الخلاصة
يتمثل الفرق بين المحرك أحادي الطور وثلاثي الطور في مصدر التغذية وطريقة توليد المجال المغناطيسي وخصائص التشغيل. يحتاج كثير من المحركات أحادية الطور إلى وسيلة مساعدة لبدء الدوران، بينما يبدأ المحرك الحثي ثلاثي الطور الدوران ذاتياً بفضل المجال المغناطيسي الدوّار.
لذلك، يناسب المحرك أحادي الطور كثيراً من الأجهزة المنزلية والأحمال الصغيرة، في حين يُستخدم المحرك ثلاثي الطور على نطاق واسع في المنشآت الصناعية والأحمال الأكبر. ومع ذلك، يعتمد الاختيار الصحيح على القدرة المطلوبة وعزم البدء والكفاءة ومصدر التغذية وظروف التشغيل.
برأيك، ما العامل الأهم عند اختيار المحرك الكهربائي: الكفاءة أم عزم البدء أم تكلفة التشغيل؟ شاركنا رأيك في التعليقات.
