تعد أخطاء تنفيذ التمديدات الكهربائية من أبرز أسباب الأعطال التي قد تهدد سلامة المباني وسكانها. فقد تؤدي التوصيلات غير المحكمة، أو اختيار مقطع كابل غير مناسب، أو إهمال وسائل الحماية إلى ارتفاع درجة الحرارة وحدوث الصعق الكهربائي أو الحرائق. لذلك، يساعدك التعرف على هذه الأخطاء وطرق تجنبها على تحسين جودة التركيب وتعزيز السلامة الكهربائية، وفقاً للمتطلبات المعتمدة في السعودية.
في هذا المقال سنتعرف على أخطاء شائعة في تنفيذ التمديدات الكهربائية، مثل سوء التوصيل واختيار مقطع الكابل الخاطئ، واكتشف طرق تجنبها لضمان السلامة.

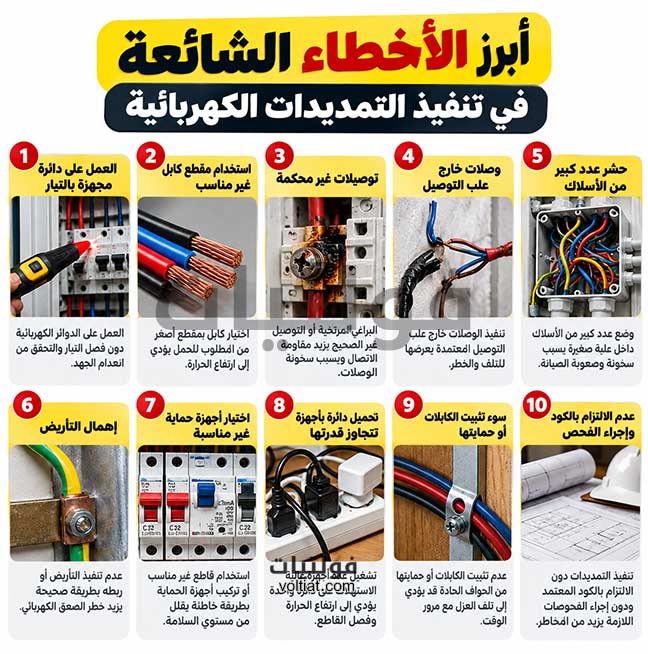

ما أبرز الأخطاء الشائعة في تنفيذ التمديدات الكهربائية؟
تتعدد أخطاء التمديدات الكهربائية بين ممارسات غير آمنة، واختيار مواد غير مناسبة، وعدم الالتزام بمتطلبات التركيب والحماية. وفيما يلي أبرز هذه الأخطاء وطرق تجنبها:
- العمل على الدوائر الكهربائية دون فصل التيار.
- اختيار مقطع كابل غير مناسب للحمل.
- تنفيذ توصيلات كهربائية غير محكمة.
- تنفيذ الوصلات خارج علب التوصيل المعتمدة.
- حشر عدد كبير من الأسلاك داخل علب التوصيل.
- إهمال التأريض والربط الوقائي.
- اختيار أجهزة الحماية أو تركيبها بطريقة خاطئة.
- تحميل دائرة كهربائية بأجهزة تتجاوز قدرتها.
- تمديد الكابلات دون تثبيت أو حماية ميكانيكية مناسبة.
- إهمال الكود الكهربائي والفحص والتوثيق.
سنتعرف على كل عطل بالتفصيل الممل.
العمل على الدوائر الكهربائية دون فصل التيار
يُعد العمل على دائرة كهربائية حية من أخطر الممارسات أثناء التركيب والصيانة. كما أن إيقاف القاطع دون التحقق من انقطاع الجهد قد يعرّض الفني للصعق الكهربائي.
كيف تتجنب هذا الخطأ؟
- افصل مصدر التغذية وحدد القاطع الصحيح.
- امنع إعادة توصيل التيار أثناء العمل باستخدام إجراءات القفل ووضع بطاقة التحذير عند الحاجة.
- تحقق من انعدام الجهد بجهاز قياس مناسب، واختبر الجهاز قبل القياس وبعده.
- لا تعتمد على وضع المفتاح أو القاطع وحده لتأكيد السلامة.
- يجب تنفيذ أعمال الكهرباء بواسطة شخص مؤهل، مع تطبيق إجراءات السلامة المناسبة لطبيعة العمل.
اختيار مقطع كابل غير مناسب للحمل
يؤدي استخدام كابل بمقطع أصغر من المطلوب إلى زيادة مقاومته وارتفاع درجة حرارته عند مرور التيار. وقد يتسبب ذلك في تلف العزل أو نشوب حريق إذا لم تعمل الحماية بالشكل المناسب.
في المقابل، لا يكفي اختيار كابل أكبر دون دراسة بقية متطلبات الدائرة؛ إذ يجب مراعاة الحمل وطريقة التمديد والهبوط في الجهد والتكلفة.
كيف تتجنب هذا الخطأ؟
- احسب تيار الحمل المتوقع قبل اختيار الكابل.
- تحقق من سعة تحمل الكابل للتيار بعد تطبيق معاملات التصحيح المناسبة.
- راعِ درجة الحرارة المحيطة وتجميع الكابلات وطريقة تركيبها.
- تحقق من الهبوط في الجهد، خصوصاً في المسارات الطويلة.
- نسق بين تيار الحمل المقنن للقاطع وسعة تحمل الكابل.
ومن العلاقات الأساسية للتنسيق بين الحمل والقاطع والكابل:
Ib ≤ In ≤ Iz
حيث يمثل Ib تيار التصميم، وIn التيار المقنن للقاطع، وIz سعة تحمل الكابل للتيار بعد التصحيح، ضمن شروط تطبيق هذه العلاقة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «حساب مقطع الكابل الكهربائي المناسب» للتعرف على التفاصيل بشكل أوسع.
تنفيذ توصيلات كهربائية غير محكم
قد تؤدي البراغي المرتخية أو أطراف التوصيل غير المناسبة أو تجريد الموصل بطريقة خاطئة إلى زيادة مقاومة الاتصال. وتنتج عن ذلك سخونة موضعية قد تتطور إلى شرر أو قوس كهربائي.
كذلك، لا يجوز توصيل النحاس بالألمنيوم مباشرةً دون استخدام موصلات معتمدة ومناسبة للمادتين.
كيف تتجنب هذا الخطأ؟
- استخدم أطراف توصيل وموصلات مناسبة لنوع الكابل ومقطعه.
- أزل العزل بالطول المحدد من الشركة المصنعة دون إتلاف الموصل.
- اربط الأطراف بعزم الشد المحدد من الشركة المصنعة.
- تحقق من القطبية وصحة توصيل الطور والمحايد والتأريض.
- لا تعتمد على الشريط العازل وحده بديلاً عن وصلة كهربائية معتمدة.
تنفيذ الوصلات خارج علب التوصيل المعتمدة
ترك الوصلات مكشوفة داخل الجدران أو الأسقف قد يجعلها عرضة للتلف والرطوبة والسخونة. كما أن إخفاء نقاط التوصيل في أماكن يتعذر الوصول إليها يصعّب أعمال الصيانة والفحص.
كيف تتجنب هذا الخطأ؟
- نفذ الوصلات داخل علب مناسبة ومعتمدة.
- استخدم أغطية تحمي الأجزاء الحية من التلامس.
- حافظ على إمكانية الوصول إلى علب التوصيل التي تتطلب الفحص والصيانة.
- اختر علباً مناسبة لعدد الموصلات ومقاطعها ونوع التوصيلات.
- التزم بمتطلبات الحماية من الرطوبة والغبار بحسب موقع التركيب.
حشر عدد كبير من الأسلاك داخل علب التوصيل
قد يؤدي وضع عدد كبير من الأسلاك والأجهزة داخل علبة صغيرة إلى صعوبة ترتيب الموصلات، وإجهاد التوصيلات، وعدم إحكام الغطاء. كما يمكن أن يعيق ذلك تبديد الحرارة وفق ظروف التركيب.
كيف تتجنب هذا الخطأ؟
احسب السعة المطلوبة للعلبة وفق القواعد المعتمدة، وراعِ عدد الموصلات والأجهزة والملحقات. استخدم علبة ذات حجم مناسب، وتجنب ضغط الأسلاك أو ثنيها بما يخالف متطلبات التركيب.
إهمال التأريض والربط الوقائي
يؤدي غياب التأريض الوقائي أو تنفيذه بطريقة خاطئة إلى زيادة خطر الصعق الكهربائي عند حدوث عطل في العزل. وقد تصبح الأجزاء المعدنية معرضة لجهد خطير إذا لم يتوفر مسار مناسب لتيار العطل.
كيف تتجنب هذا الخطأ؟
- نفذ موصلات التأريض الوقائي وفق التصميم والكود المعتمد.
- تحقق من استمرارية موصل التأريض وسلامة نقاط الربط.
- اربط الأجزاء المعدنية التي تتطلب ذلك وفق المتطلبات المعتمدة.
- اختبر منظومة التأريض ووسائل الحماية باستخدام أجهزة مناسبة.
لا يُعد وجود سلك تأريض وحده دليلاً كافياً على سلامة المنظومة؛ إذ يجب التحقق من استمراريتها وفعاليتها.
اختيار أجهزة الحماية أو تركيبها بطريقة خاطئة
قد يؤدي استخدام قاطع غير مناسب أو توصيل جهاز حماية بطريقة غير صحيحة إلى ضعف الحماية من زيادة التيار أو تسربه، بحسب نوع الجهاز وطبيعة العطل.
ومن المهم التمييز بين القاطع الحراري المغناطيسي الذي يوفر الحماية من زيادة التيار والقصر، وجهاز الحماية من التيار المتبقي الذي يساعد على الحماية من بعض مخاطر تسرب التيار.
كيف تتجنب هذا الخطأ؟
- اختر القاطع وفق تيار الحمل وسعة الكابل وظروف القصر المتوقعة.
- تحقق من قدرة القطع المناسبة لتيار القصر المحتمل.
- استخدم أجهزة الحماية من التيار المتبقي وفق متطلبات الدائرة والكود.
- راعِ نوع جهاز الحماية وطريقة توصيله وتعليمات الشركة المصنعة.
- اختبر وظائف الحماية بعد التركيب.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «ما العوامل التي تحدد سعة تحمل الكابل للتيار؟» للتعرف على التفاصيل بشكل أوسع.
لا يغني جهاز الحماية من تسرب التيار عن الحماية المطلوبة من الحمل الزائد والقصر، ما لم يكن الجهاز مركباً بوظائف حماية إضافية مناسبة.
تحميل دائرة كهربائية بأجهزة تتجاوز قدرتها
قد يؤدي تشغيل عدة أجهزة عالية الاستهلاك على دائرة واحدة إلى تجاوز قدرتها التصميمية، ما يسبب فصل القاطع أو ارتفاع حرارة الموصلات والوصلات.
وتزداد أهمية تخطيط الأحمال في المنازل والمنشآت السعودية التي تستخدم أجهزة التكييف والسخانات والأفران والمضخات.
كيف تتجنب هذا الخطأ؟
- احسب الأحمال المتوقعة لكل دائرة.
- خصص دوائر مستقلة للأجهزة التي تتطلب ذلك وفق التصميم والكود.
- وزّع الأحمال على الأطوار في الأنظمة ثلاثية الطور بطريقة مناسبة.
- تحقق من سعة الكابلات والقواطع قبل إضافة أجهزة جديدة.
- لا تستبدل القاطع بآخر ذي تيار مقنن أكبر لمجرد تكرار الفصل.
ويجب تحديد سعة الدائرة وفق متطلبات الكود وطبيعة الحمل، وليس بالاعتماد على نسبة ثابتة تصلح لجميع الحالات.
تمديد الكابلات دون تثبيت أو حماية ميكانيكية مناسبة
قد يؤدي سوء تثبيت الكابلات أو ثنيها بشدة أو تمريرها قرب حواف حادة إلى تلف العزل مع مرور الوقت. كما يمكن أن تتعرض الكابلات للثقب أثناء أعمال الحفر أو تثبيت المسامير إذا لم تُحمَ بالطريقة المناسبة.
كيف تتجنب هذا الخطأ؟
- ثبّت الكابلات وفق متطلبات نوعها وطريقة التمديد.
- التزم بنصف قطر الانحناء المحدد من الشركة المصنعة.
- استخدم المواسير أو وسائل الحماية المناسبة عند الحاجة.
- احمِ الكابلات من الحواف الحادة والأضرار الميكانيكية.
- تحقق من سعة المواسير وعدم تجاوز حدود إشغالها المسموح بها.
ويجب اختيار طريقة التمديد بما يتناسب مع بيئة التركيب، سواء كانت داخل الجدران أو الأسقف أو المواسير أو المسارات المخصصة للكابلات.
إهمال الكود الكهربائي والفحص والتوثيق
قد يؤدي تنفيذ التمديدات دون مراجعة المتطلبات المحلية أو إجراء الاختبارات اللازمة إلى ظهور عيوب لا تُكتشف إلا بعد تشغيل المنشأة. كما أن عدم ترقيم القواطع وتوثيق الدوائر يجعل الصيانة أكثر صعوبة.
كيف تتجنب هذا الخطأ؟
- راجع متطلبات كود البناء السعودي والاشتراطات المعتمدة للمشروع.
- استخدم مواد ومعدات مطابقة للمواصفات المطلوبة.
- نفّذ الاختبارات المناسبة قبل تشغيل الدوائر.
- رقّم القواطع واكتب وصفاً واضحاً للأحمال التي تغذيها.
- احتفظ بمخططات الدوائر ونتائج الاختبارات والتعديلات.
وتشمل الفحوصات، بحسب نوع الدائرة ومتطلبات المشروع، التحقق من استمرارية موصلات الحماية ومقاومة العزل والقطبية ووظائف أجهزة الحماية.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أنواع القواطع الكهربائية» للتعرف على التفاصيل بشكل أوسع.
نصائح إضافية لضمان سلامة التمديدات الكهربائية
لتحسين جودة التنفيذ وتقليل احتمالات الأعطال، اتبع الممارسات التالية:
- خطط لمسارات الكابلات ومواقع اللوحات والمقابس قبل بدء التنفيذ.
- استخدم أدوات قياس مناسبة وتحقق من صلاحيتها.
- لا تخلط بين أنواع الموصلات أو الملحقات دون التأكد من توافقها.
- افحص الكابلات والوصلات بحثاً عن التلف أو تغير اللون أو علامات السخونة.
- اختبر الدوائر بعد التركيب وقبل تسليمها.
- استعِن بفني أو مهندس كهربائي مؤهل عند التعامل مع اللوحات أو الأنظمة المعقدة.
تنبيه: إذا لاحظت رائحة احتراق أو ذوبان العزل أو ظهور شرر أو سخونة غير طبيعية، فأوقف استخدام الدائرة وافصل التغذية إذا كان ذلك آمناً، ولا تلمس الأجزاء المتضررة. اطلب فحصاً من مختص مؤهل.
الخاتمة
تجنب أخطاء تنفيذ التمديدات الكهربائية يبدأ باختيار المواد المناسبة، وتنفيذ التوصيلات بإحكام، وتنسيق القواطع مع الكابلات، والالتزام بمتطلبات التأريض والحماية. كما يساعد الفحص والتوثيق على اكتشاف العيوب قبل أن تتحول إلى أعطال خطيرة.
وفي السعودية، ينبغي أن تستند أعمال التصميم والتنفيذ إلى كود البناء السعودي والمتطلبات المعتمدة للمشروع. ما أكثر خطأ في التمديدات الكهربائية تواجهه أثناء أعمال التركيب أو الصيانة؟ شاركنا تجربتك في التعليقات.
