في عالم صيانة الثلاجة، يبرز الريلاي الحراري (الثرمستور PTC) كأحد أهم المكونات التي تتحكم في تشغيل الكباس بكفاءة عالية. يعتمد هذا العنصر الذكي على تغير المقاومة مع الحرارة، مما يجعله بديلاً فعالاً عن الريلاي التقليدي، خاصة في أنظمة كهرباء الثلاجة الحديثة داخل المنازل السعودية.

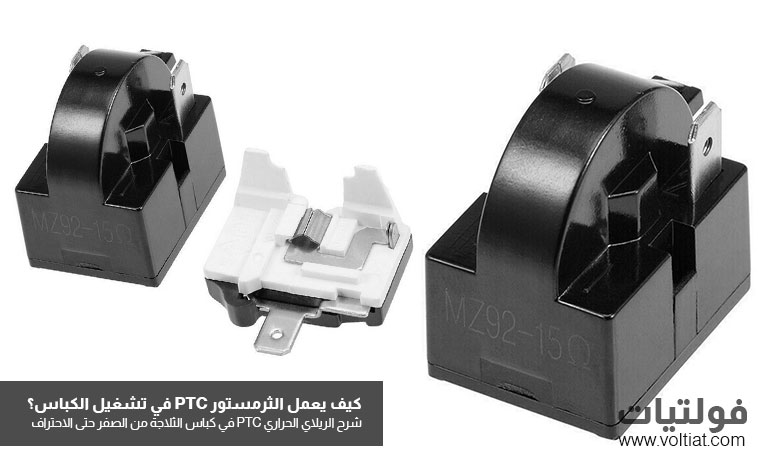

ما هو الريلاي الحراري (الثرمستور PTC) وكيف يعمل؟
يعد الريلاي الحراري (الثرمستور PTC) نوعاً متطوراً من الريلاي الإلكتروني الذي لا يحتوي على ملف أو نقاط تلامس. يعتمد هذا العنصر على مادة ذات معامل حراري موجب، حيث تزداد مقاومتها عند ارتفاع درجة الحرارة بشكل سريع.
عند بدء تشغيل كباس الثلاجة، يكون الثرمستور بارداً، وبالتالي تكون مقاومته منخفضة. يسمح ذلك بمرور التيار إلى ملفات التقويم، مما يساعد على تشغيل الكباس بسهولة وكفاءة.
طريقة عمل الثرمستور في تشغيل الكباس (R S C)
عند توصيل PTC بين أطراف (R – S – C) داخل الكباس، يعمل كأنه يوصل بين طرفي التشغيل والتقويم. يمر التيار في البداية عبر PTC relay بسبب انخفاض مقاومته، مما يؤدي إلى تشغيل ملفات التقويم بسرعة.
بعد ثوانٍ قليلة، ترتفع حرارة الثرمستور نتيجة مرور التيار. ترتفع مقاومته بشكل كبير، فيقل التيار تدريجياً، مما يؤدي إلى فصل ملفات التقويم تلقائياً دون الحاجة إلى كونتاكت أو ملف.
لماذا يفصل الريلاي الحراري ملفات التقويم؟
يفصل الريلاي الحراري التيار عن ملفات التقويم لحماية كباس الثلاجة من التلف. تعمل هذه العملية على منع استمرار التيار في ملف البدء بعد دوران الكباس، مما يقلل من استهلاك الطاقة ويحسن كفاءة التشغيل.
كما يساعد الثرمستور في تقليل الأعطال الناتجة عن التشغيل المستمر، وهو ما يجعله جزءاً أساسياً في أنظمة صيانة الثلاجة الحديثة داخل المملكة.
أهم صفات الريلاي الحراري (الثرمستور)
يتميز الريلاي الحراري (الثرمستور PTC) بقدرته على الحفاظ على مقاومة عالية بعد تسخينه، مما يمنع إعادة تشغيل ملفات التقويم أثناء عمل الكباس. يظل العنصر ساخناً طوال فترة التشغيل، وبالتالي يحافظ على استقرار النظام.
عند فصل التيار، يبدأ الثرمستور في التبريد تدريجياً. تعود مقاومته إلى الانخفاض بعد فترة قصيرة، مما يسمح بإعادة تشغيل الكباس بشكل طبيعي عند الحاجة.
أشهر أعطال الثرمستور وطرق اكتشافها
تظهر أعطال الثلاجة المرتبطة بـ الثرمستور عند فشل تشغيل الكباس أو توقفه المفاجئ. قد يحدث ذلك بسبب تلف مادة PTC أو تغير خصائصها الحرارية مع الزمن.
يمكن لفني صيانة الثلاجة فحص PTC relay باستخدام جهاز القياس، حيث يجب أن تكون المقاومة منخفضة في الحالة الباردة. إذا بقيت المقاومة عالية، فهذا يدل على تلف الريلاي الإلكتروني.
طريقة تركيب الريلاي الحراري بشكل صحيح
يتم تركيب الريلاي الحراري على أطراف R S في كباس الثلاجة، بينما يتم توصيل التيار الكهربائي على الطرف C. يضمن هذا التوصيل مرور التيار عبر الثرمستور بطريقة صحيحة.
يجب التأكد من تثبيت PTC بشكل جيد، مع تجنب توصيل أطراف إضافية غير ضرورية. يساعد التركيب الصحيح على تحسين كفاءة كهرباء الثلاجة وتقليل احتمالية حدوث الأعطال.
مقال ذو صلة: ما هو ريلية التيار؟
الخلاصة
في النهاية، يلعب الريلاي الحراري (الثرمستور PTC) دوراً محورياً في تحسين أداء الثلاجات وحماية الكباس من الأعطال. يجمع هذا العنصر بين البساطة والكفاءة، مما يجعله خياراً مثالياً في أنظمة التبريد الحديثة.
هل سبق أن واجهت مشكلة في تشغيل الكباس بسبب الثرمستور؟ شارك تجربتك معنا في التعليقات!
الأسئلة الشائعة حول الريلاي الحراري (الثرمستور PTC)
يتم توصيل الريلاي الحراري (الثرمستور PTC) مباشرة بين طرفي R و S في كباس الثلاجة، حيث يسمح بمرور التيار إلى ملفات التقويم عند بدء التشغيل. يتم توصيل مصدر الكهرباء على الطرف C، بينما يرتبط الطرف الآخر بدائرة التشغيل، مما يضمن بدء تشغيل الكباس بكفاءة عالية.
يعمل الريلاي الحراري (الثرمستور PTC) اعتماداً على خاصية تغير المقاومة مع الحرارة. عند بدء التشغيل يكون بارداً ومقاومته منخفضة، فيمر التيار إلى ملفات التقويم ويساعد على تشغيل الكباس. بعد ذلك ترتفع حرارته بسرعة، فتزداد مقاومته، مما يؤدي إلى تقليل التيار وفصل ملفات التقويم تلقائياً.
