مبدأ عمل كباس الثلاجة

مبدأ عمل كباس الثلاجة، سنتعرف في هذا المقال على آلية عمل كباس الثلاجة، قد يطلق عليه ضاغط أو كمبروسر أو موتور ثلاجة.

كيف يعمل كمبروسر أو كباس الثلاجة؟ وما هي مراحل عمله؟ تابعوا معنا المقال لنتعرف إلى فكرة عمل الكباس ذو ملفات التقويم المنفصلة المستخدم في تشغيل دورة تبريد الثلاجة.

إذا كنت لا تعرف أطراف كباس الثلاجة أو ضاغط الثلاجة اقرأ مقال: تحديد أطراف ضاغط الثلاجة

كباس الثلاجة (ضاغط الثلاجة)

هو عنصر كهروميكانيكي يحتوي على جزء كهربائي يطلق عليه موتور، وجزء ميكانيكي مهمته سحب وضغط غاز الفريون بدائرة التبريد.

وقد يطلق على اسم الكباس عدة مسميات أخرى مثل: الضاغط أو الكمبروسر أو موتور الثلاجة.

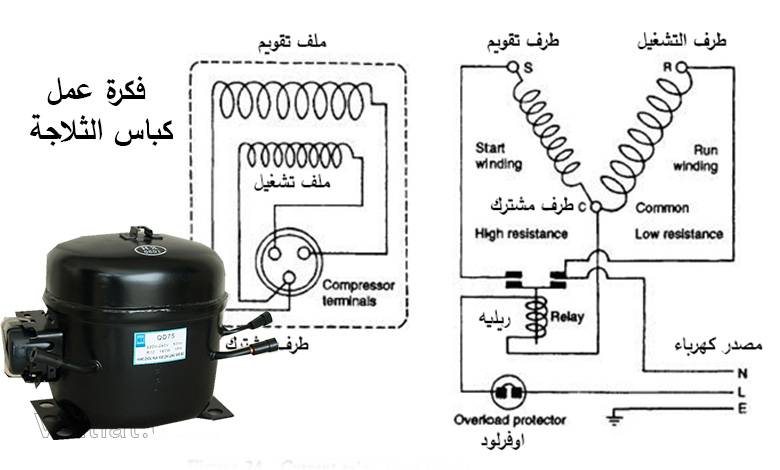

مبدأ عمل كباس الثلاجة

إليك فكرة عمل كباس الثلاجة ذو ملفات التقويم المنفصلة:

  • يتم توصيل ملفات التشغيل والتقويم على التوازي بحيث يصل لكل ملف مصدر جهد 220 فولت.
  • يبدأ الكباس أو الضاغط في الدوران نتيجة توليد مجال مغناطيسي في الملفين.
  • بعد مدة قصيرة جداً يستمر الكباس أو الضاغط في الدوران بملفات التشغيل فقط دون ملفات التقويم.

ماذا يحدث إذا بقيت ملفات التقويم ولم تفصل في بداية التشغيل؟

يتسبب ذلك في سحب أمبير عالي بالتالي سوف تحترق ملفات التقويم إذا استمرت في العمل دون عزلها لحظة بدأ التشغيل.

ومن هنا تأتي أهمية ودور وجود الريليه الخاص بالكباس أو الضاغط الذي يعمل على فصل ملفات التقويم عن التشغيل بعد ثانية من لحظة بدأ التشغيل والإبقاء على ملفات التشغيل فقط.

مراحل تقويم وتشغيل كباس الثلاجة

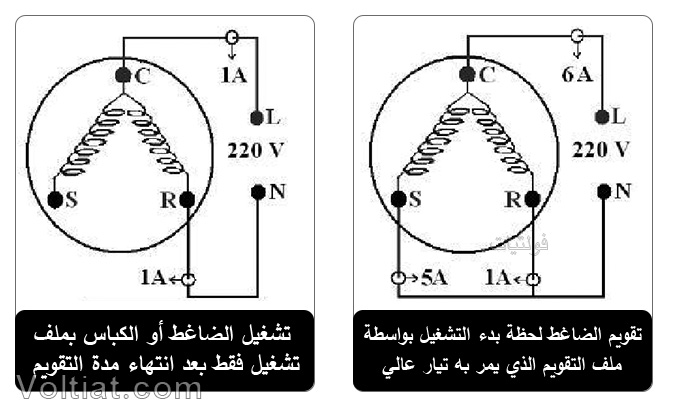

مراحل عمل الضاغط أو الكباس وأمبير التقويم والتشغيل
مراحل عمل الضاغط أو الكباس وأمبير التقويم والتشغيل

تتم عملية تقويم وتشغيل كباس الثلاجة أو ضاغط الثلاجة في ثلاث مراحل:

المرحلة الأولى: توصيل ملفات التشغيل بالكهرباء

يتم ذلك بتوصيل طرفي الكهرباء بملفات التشغيل فقط (الطرف المشترك C وطرف التشغيل R) دون ملفات التقويم S.

هنا لن يستطيع الضاغط في بدء الدوران، بالتالي سوف تسحب ملفات التشغيل أمبير عالي جداً مع إصدار صوت زن، وإذا استمر الوضع على هذا النحو سوف يتسبب ذلك في اختراق الضاغط في ثواني بسبب الأمبير العالي.

المرحلة الثانية: توصيل ملفات التقويم بالكهرباء

لكي نتجنب احتراق ملفات التشغيل لحظة بدأ التشغيل، لا بد من توصيل ملفات التقويم S على التوازي مع ملفات التشغيل R، لأن ملفات التقويم مصممة لتحمل تيار البد العالي وتوليد مجال مغناطيسي قوي يستطيع مع ملفات التشغيل أن يحرك محرك الضاغط ويبدأ في الدوران.

وبما أن محرك الضاغط أو الكباس يعمل فإن ملفات التشغيل R سوف تعود لسحب الأمبير الطبيعي لها بعد مدة قصيرة جداً تعد بالثواني.

المرحلة الثالثة: فصل ملفات التقويم S والإبقاء بملفات التشغيل

بعد مدة ثانية واحدة من لحظة تشغيل الضاغط أو الكباس ودورانه، يتم فصل طرف ملفات التقويم S عن دائرة الضاغط الكهربائية بواسطة ريليه خاص.

بالتالي يستمر كباس الثلاجة أو ضاغط الثلاجة في العمل بشكل طبيعي بملفات التشغيل فقط، مع سحب أمبير طبيعي.

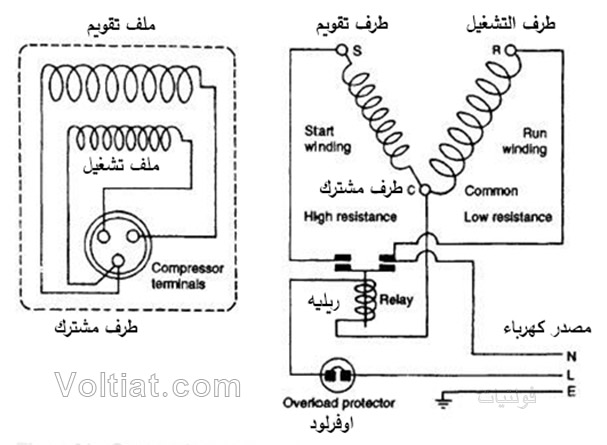

ملفات التشغيل وملفات التقويم
ملفات التشغيل وملفات التقويم

ملحوظات مهمة:

  • الأمبير العالي الذي يسحبه الضاغط لحظة بدء الدوران يسمى تيار التقويم، أما الأمبير المنخفض الطبيعي الذي يسحبه الضاغط خلال الدوران المستمر يسمى تيار التشغيل.
  • يجب ألا يستمر توصيل ملفات التقويم لأكثر من ثانيتين حتى لا تحترق ملفات التقويم.
