إذا كنت تبحث عن فهم ريلاي الفولت للكومبروسر وطريقة عمله داخل أنظمة التكييف، فأنت في المكان الصحيح. يعتمد كثير من الفنيين في السعودية على هذا الجزء المهم لتشغيل الضاغط بكفاءة وحماية الدائرة من الأعطال. لذلك سنشرح لك وظيفة الريلاي، وآلية الاختبار، وطريقة التوصيل بأسلوب واضح وسهل.

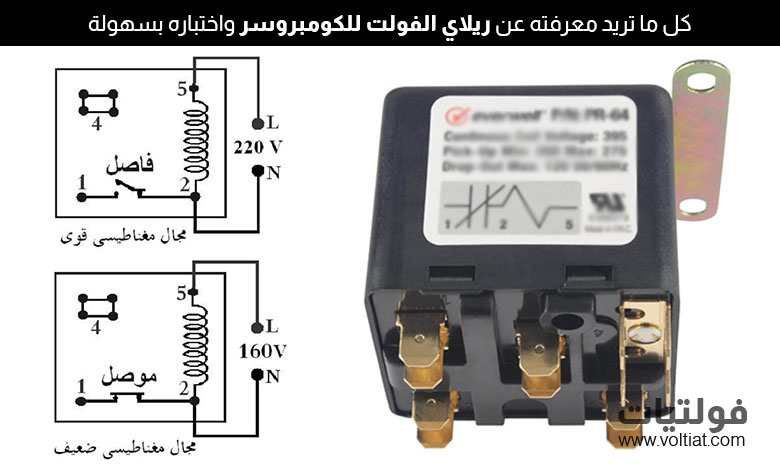

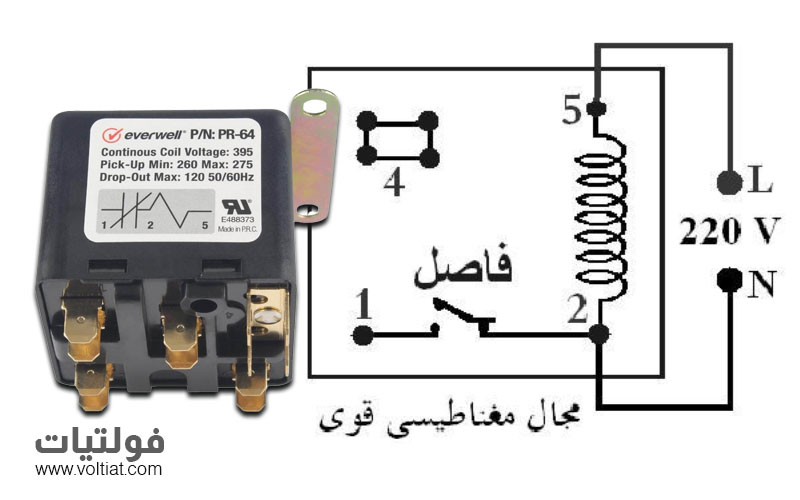

ما هو ريلاي الفولت للكومبروسر وما أهميته؟
يعد ريلاي الفولت للكومبروسر قطعة كهربائية تتحكم في فصل وتوصيل مكثف التقويم بعد بدء دوران الضاغط. ويساعد هذا الإجراء على منح المحرك عزم بدء قوي، ثم يعزل دائرة التقويم بعد التشغيل حتى يعمل الجهاز بصورة مستقرة.
كما يستخدم هذا النوع غالباً في الضواغط التي تبدأ من قدرة 3/4 حصان وحتى 5 حصان. ويرجع ذلك إلى أن هذه القدرات تحتاج إلى تحكم أدق من ريلاي التيار، خاصة عند تغيّر الأحمال أثناء التشغيل.
لماذا بستخدم ريلاي الفولت بدلاً من ريلاي التيار؟
يعتمد ريلاي التيار على قيمة الأمبير المار في الدائرة. لذلك يواجه صعوبة في الضواغط الكبيرة، لأن التيار يتغير باستمرار أثناء العمل. وقد يؤدي ذلك إلى فصل غير دقيق أو توصيل متكرر يضر بالكومبروسر.
أما ريلاي الفولت فيعتمد على الجهد الكهربائي، وليس على الأمبير. ولهذا يمنح أداءً أكثر ثباتاً، كما يقلل احتمالية الخطأ في التشغيل، ويطيل عمر مكونات النظام.
مكونات ريلاي الفولت ووظيفة الأطراف
يتكون الريلاي من ملف داخلي وكونتاكتات وعدة أطراف مرقمة لتسهيل التوصيل. وغالباً تكون الأطراف الأساسية كما يلي:
الطرف رقم 5
يتصل بملف الريلاي ويستقبل الجهد المطلوب لتكوين المجال المغناطيسي.
الطرف رقم 1
يرتبط بالكونتاكتات التي تقوم بعملية الفصل والتوصيل.
الطرف رقم 2
يمثل الطرف المشترك بين الملف والكونتاكتات.
الطرف رقم 4
يعمل كنقطة تجميع للأسلاك فقط، ولا يشارك في تشغيل الريلاي مباشرة.

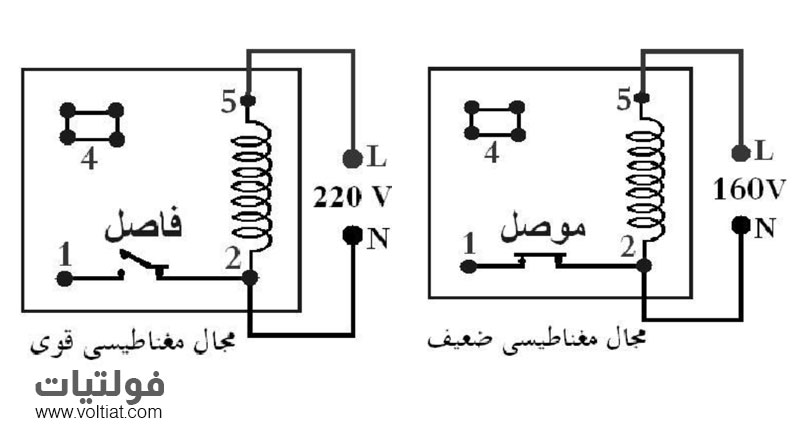

كيف يعمل ريلاي الفولت داخل دائرة التكييف؟
في الوضع الطبيعي تكون الكونتاكتات في حالة توصيل. وعندما يصل الجهد المناسب إلى الملف، يتولد مجال مغناطيسي يجذب الكونتاكت ويفصل دائرة مكثف التقويم.
بعد ذلك يستمر الضاغط في العمل اعتماداً على ملف التشغيل ومكثف التشغيل. وعند انقطاع الجهد يعود الزنبرك الداخلي إلى وضعه الطبيعي، فتغلق الكونتاكتات من جديد استعداداً لعملية التشغيل التالية.
إذا كان الجهد ضعيفاً، مثل 160 فولت مثلاً، فلن يتمكن الملف من التغلب على قوة الزنبرك. لذلك يبقى التوصيل كما هو حتى يرتفع الجهد إلى المستوى المطلوب.

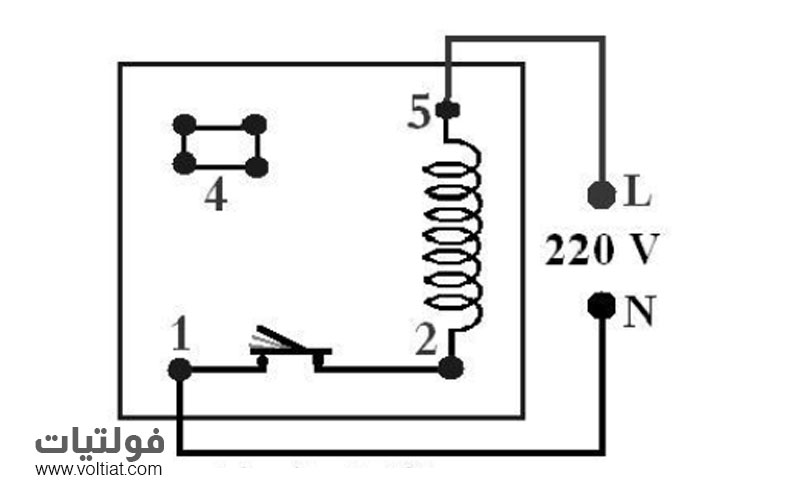

طريقة اختبار ريلاي الفولت بسهولة
يمكنك اختبار الريلاي بخطوات بسيطة، لكن يجب الالتزام بإجراءات السلامة الكهربائية:
- افصل التيار عن الجهاز تماماً.
- افحص الأطراف وتأكد من سلامتها.
- صل التيار بين الأطراف المخصصة للاختبار.
- استمع إلى صوت تكتكة سريع يشبه صوت الجرس.
إذا سمعت الصوت بوضوح، فهذا يدل غالباً على سلامة الريلاي. أما غياب الصوت فيشير إلى وجود عطل يحتاج إلى فحص أدق أو استبدال القطعة.
مقال ذو صلة: مكثف التقويم في المكيفات : الوظيفة والتكوين والسعة

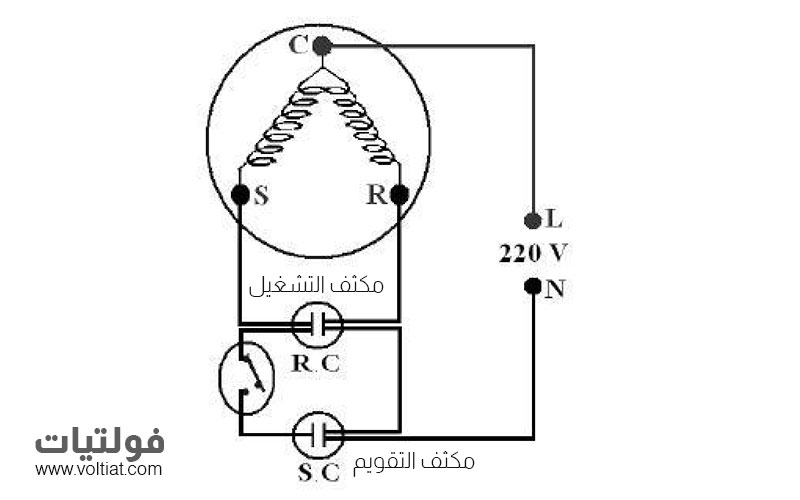

طريقة توصيل ريلاي الفولت مع المكثفات
تحتاج دائرة التشغيل الصحيحة إلى توصيل منظم بين الضاغط والمكثفات والريلاي، وتكون القواعد الأساسية كالتالي:
أولاً: توصيل مصدر الكهرباء
يتصل المصدر بطرف المشترك C وطرف التشغيل R في الضاغط.
ثانياً: توصيل مكثف التشغيل
يتصل بين طرف التشغيل R وطرف التقويم S.
ثالثاً: توصيل مكثف التقويم
يتصل بين R و S عبر كونتاكت الريلاي حتى يفصل بعد الإقلاع.
رابعاً: توصيل ملف الريلاي
يوصل على التوازي مع طرفي المشترك C والتقويم S.
هذا الترتيب يمنح الكومبروسر بداية قوية، ثم يحافظ على استقرار التشغيل بعد فصل مكثف التقويم.

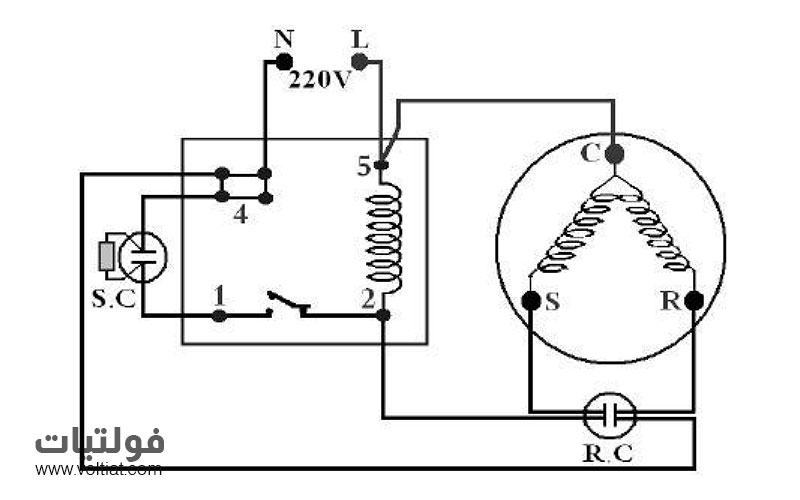

دائرة الكباس بكباستور التشغيل وكباستور التقويم وريلاي الفولت كاملة
في الشكل التالي نجد دائرة الكباس بكاباستور التشغيل وكاباستور التقويم وريلاي الفولت كاملة. ولكي يمكن فهم توصيلات هذه الدائرة بدون صعوبة يجب دائماً مقارنتها بالشكل المبسط لها ومراجعة توصيلاتها على أساس الأربعة قواعد السابق ذكرهم كما يلي.
نصائح مهمة للفنيين وأصحاب المكيفات في السعودية
يفضل اختيار ريلاي مطابق لجهد التشغيل المكتوب على لوحة البيانات، سواء 220 فولت أو 110 فولت. كذلك احرص على استخدام أسلاك جيدة، وفحص المكثفات دورياً، لأن تلف أحدها قد يسبب ضعف الإقلاع أو توقف الضاغط.
كما أن الاستعانة بفني مؤهل توفر الوقت وتحمي الجهاز من الأعطال المكلفة، خصوصاً في أجواء الصيف الحارة داخل المملكة.
مقال ذو صلة: ما هو ريلية التيار؟
الخلاصة
يبقى ريلاي الفولت للكومبروسر من أهم أجزاء دائرة تشغيل المكيف، لأنه ينظم بدء التشغيل، ويفصل مكثف التقويم في الوقت المناسب، ويحسن كفاءة الضاغط.
هل سبق أن واجهت عطلاً في الريلاي أو صعوبة في تشغيل المكيف؟ شاركنا تجربتك في التعليقات.
أسئلة شائعة
قد تلاحظ صعوبة في تشغيل المكيف، أو ضعف إقلاع الضاغط، أو سماع أصوات غير طبيعية، أو توقف الكومبروسر بشكل متكرر.
يتم الاختبار بتوصيله بالطريقة الصحيحة والاستماع إلى صوت تكتكة سريع يشبه الجرس، مع ضرورة الالتزام بإجراءات السلامة أثناء الفحص.
قد يعمل الجهاز في بعض الحالات، لكن التشغيل لن يكون سليماً، وقد يتعرض الضاغط للإجهاد أو الأعطال مع الوقت.
ريلاي الفولت يعمل حسب قيمة الجهد، بينما ريلاي التيار يعتمد على قيمة الأمبير المار في الدائرة.
نعم، يختلف كل نوع حسب جهد التشغيل المخصص له، لذلك يجب اختيار الريلاي المطابق لمواصفات الجهاز.
من أبرز الأسباب: ارتفاع الحرارة، تقلبات الكهرباء، ضعف التوصيلات، تلف المكثفات، أو انتهاء العمر الافتراضي للقطعة.
يجب تغييره عند ثبوت تعطله، أو عند تكرار مشاكل التشغيل، أو إذا أظهر الفحص أنه لا يفصل أو لا يوصل بشكل صحيح.
