تعد القدرة الكهربائية في الدوائر الإلكترونية من المفاهيم الأساسية لفهم طريقة عمل المكونات والدوائر المختلفة. فهي توضح معدل انتقال الطاقة أو تحويلها أو استهلاكها خلال فترة زمنية معينة.
وبالتالي، يساعد فهم هذا المفهوم في اختيار المكونات المناسبة، وحساب استهلاك الدائرة، وتقدير الحرارة الناتجة، وكذلك تحديد مصدر الطاقة الملائم.
وقبل التعمق في الموضوع، من المفيد معرفة العلاقة بين الجهد والتيار والمقاومة من خلال شرح قانون أوم، لأن هذه الكميات ترتبط مباشرة بحساب القدرة.
ما المقصود بالقدرة الكهربائية؟
القدرة هي معدل انتقال أو تحويل الطاقة بالنسبة إلى الزمن، ويمكن التعبير عنها بالعلاقة:
P = dE / dt
حيث:
- P: القدرة بوحدة الواط (W).
- E: الطاقة بوحدة الجول (J).
- t: الزمن بالثواني (s).
وبعبارة أبسط، توضح هذه الكمية مقدار الطاقة التي تنتقل أو تُستهلك خلال وحدة زمنية.
أما وحدة القياس الأساسية فهي الواط (W)، حيث:
1 W = 1 J/s
وفي التطبيقات الإلكترونية، قد تظهر قيم صغيرة بالميلي واط (mW)، بينما تستخدم الكيلوواط (kW) عندما تكون مستويات القدرة أعلى.

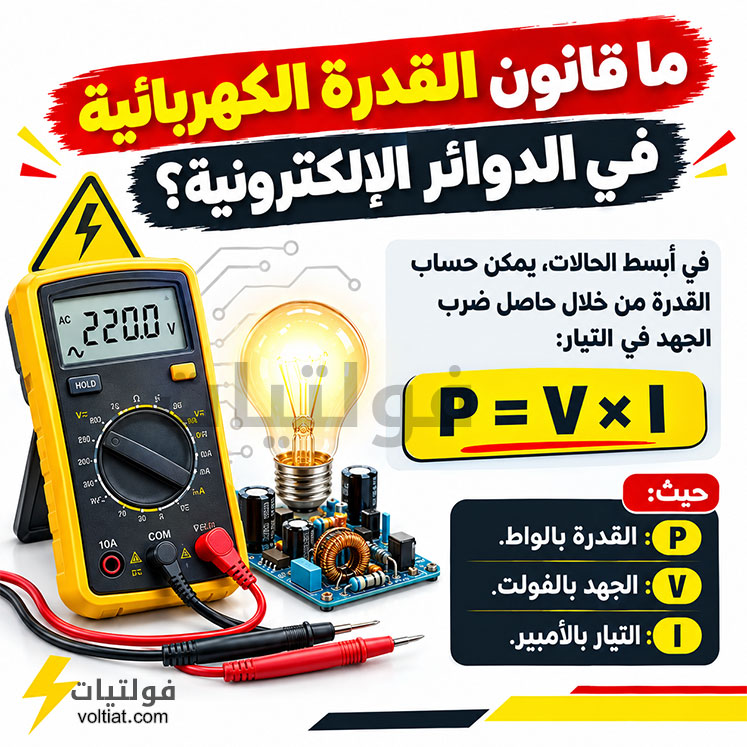

ما قانون القدرة الكهربائية في الدوائر الإلكترونية؟
في أبسط الحالات، يمكن حساب القدرة من خلال حاصل ضرب الجهد في التيار:
P = V × I
حيث:
- P: القدرة بالواط.
- V: الجهد بالفولت.
- I: التيار بالأمبير.
ولفهم دور الجهد والتيار بصورة أفضل، يمكنك الاطلاع على شرح الجهد والتيار والمقاومة مع أمثلة عملية.
مثال على حساب القدرة
إذا كانت دائرة إلكترونية تعمل عند جهد مقداره 12 فولت، ويمر فيها تيار قدره 2 أمبير، فإن:
P = 12 × 2
P = 24 W
إذن، القدرة المستهلكة في هذه الحالة تساوي 24 واطًا.
حساب القدرة باستخدام المقاومة
عند التعامل مع عنصر مقاوم، يمكن استخدام قانون أوم لاشتقاق صيغ أخرى لحساب القدرة:
P = I² × R
أو:
P = V² / R
وتكون هذه العلاقات مفيدة خصوصًا عند تحليل المقاومات وحساب مقدار الحرارة التي تبددها.
لذلك، فإن معرفة خصائص المقاومة الكهربائية وعلاقتها بقانون أوم تساعد على فهم هذه المعادلات وتطبيقها بصورة صحيحة.
مثال عملي
إذا كانت مقاومة قيمتها 6 أوم يمر فيها تيار قدره 2 أمبير:
P = I² × R
P = 2² × 6
P = 24 W
وبذلك، تبدد المقاومة قدرة مقدارها 24 واطًا على شكل حرارة.
القدرة في دوائر التيار المستمر
في دوائر التيار المستمر المستقرة، يكون الجهد والتيار ثابتين مع الزمن. لذلك، يمكن حساب القدرة مباشرة من العلاقة:
P = VDC × IDC
على سبيل المثال، إذا كان مصدر الطاقة يعطي 9 فولت، وتسحب الدائرة تيارًا مقداره 0.5 أمبير:
P = 9 × 0.5
P = 4.5 W
أي أن الدائرة تستهلك قدرة مقدارها 4.5 واط في ظروف التشغيل المذكورة.
وإذا كنت تريد فهم الفرق بين التيار المستمر والمتردد بصورة أوسع، يمكنك قراءة مقال ما هو التيار الكهربائي؟ وما الفرق بين AC وDC؟.
القدرة في دوائر التيار المتردد
يختلف الأمر قليلًا عند التعامل مع التيار المتردد؛ فالجهد والتيار يتغيران مع الزمن. لذلك، يجب التمييز بين القدرة اللحظية والقدرة المتوسطة.
القدرة اللحظية
تحسب القدرة اللحظية من العلاقة:
p(t) = v(t) × i(t)
وتوضح هذه العلاقة مقدار القدرة عند لحظة زمنية محددة.
أما في الإشارات الجيبية المستقرة، فيمكن استخدام القيم الفعالة للجهد والتيار لحساب القدرة الفعلية، مع مراعاة معامل القدرة.
ما هي القدرة الفعلية؟
القدرة الفعلية أو الحقيقية (Active Power) هي الجزء من الطاقة الكهربائية الذي ينتقل فعليًا إلى الحمل ويتحول إلى شغل أو حرارة أو شكل آخر من أشكال الطاقة.
في الحالة الجيبية، تحسب من:
P = Vrms × Irms × cos φ
حيث:
- P: القدرة الفعلية بالواط.
- Vrms: القيمة الفعالة للجهد.
- Irms: القيمة الفعالة للتيار.
- φ: زاوية فرق الطور بين الجهد والتيار.
- cos φ: معامل الإزاحة في الحالة الجيبية.
وفي الأحمال المقاومة البحتة، يكون فرق الطور بين الجهد والتيار قريبًا من الصفر، وبالتالي يكون معامل القدرة قريبًا من الواحد.
ما هي القدرة الردية؟
القدرة الردية (Reactive Power) ترتبط بالعناصر التفاعلية، مثل الملفات والمكثفات. هذه العناصر تخزن الطاقة ثم تعيدها إلى الدائرة.
وفي الحالة الجيبية، تحسب من:
Q = Vrms × Irms × sin φ
وتقاس بوحدة الفار (VAR).
وبالتالي، لا تمثل هذه الكمية طاقة مستهلكة صافية في العناصر التفاعلية المثالية. ومع ذلك، تحتوي المكونات الحقيقية على فواقد داخلية، ولذلك قد تبدد جزءًا من الطاقة على شكل حرارة.
ما هي القدرة الظاهرية؟
القدرة الظاهرية (Apparent Power) هي حاصل ضرب القيمة الفعالة للجهد في القيمة الفعالة للتيار:
S = Vrms × Irms
وتقاس بوحدة الفولت أمبير (VA).
وفي الحالة الجيبية، يمكن التعبير عنها بالعلاقة:
S = √(P² + Q²)
حيث:
- S: القدرة الظاهرية بوحدة VA.
- P: القدرة الفعلية بوحدة W.
- Q: القدرة الردية بوحدة VAR.
وتظهر أهمية هذه الكمية عند تحديد سعة مصادر الطاقة والمحولات وغيرها من المعدات.
ما هو معامل القدرة؟
معامل القدرة (Power Factor) يوضح العلاقة بين القدرة الفعلية والقدرة الظاهرية:
pf = P / S
وفي الدوائر الجيبية الخطية، يمكن أن يرتبط بمعامل الإزاحة:
pf = cos φ
لكن عند التعامل مع الأحمال غير الخطية، قد يتشوه شكل التيار. لذلك، لا يكفي استخدام cos φ وحده لوصف معامل القدرة الحقيقي في جميع الحالات.
كيف تتوزع القدرة داخل المكونات الإلكترونية؟
نتطرق إلى نقطة مهمة داخل موضوع القدرة الكهربائية في الدوائر الإلكترونية. حيث تختلف طريقة استهلاك الطاقة أو تبديدها حسب نوع المكون ووظيفته.
المقاومات
تحول المقاومة جزءًا من الطاقة الكهربائية إلى حرارة. ولهذا السبب، يجب اختيار مقاومة ذات تصنيف قدرة مناسب لظروف التشغيل.
فعلى سبيل المثال، لا يكفي اختيار مقاومة بقيمة أومية صحيحة؛ بل يجب أيضًا التأكد من قدرتها الاسمية.
الثنائيات والترانزستورات
تحدث خسائر في أشباه الموصلات بسبب هبوط الجهد أثناء التوصيل ومقاومة التوصيل. كذلك، تظهر خسائر إضافية أثناء عمليات التبديل.
وتصبح هذه الخسائر أكثر أهمية في دوائر التبديل ذات الترددات العالية.
المكثفات والملفات
في الحالة المثالية، لا تستهلك هذه العناصر قدرة فعلية صافية. وبدلًا من ذلك، تخزن الطاقة وتعيدها إلى الدائرة.
أما في المكونات الحقيقية، فتوجد مقاومات وفواقد داخلية قد تؤدي إلى ارتفاع درجة الحرارة.
الدوائر المتكاملة
تستهلك الدوائر المتكاملة طاقة أثناء التشغيل، ويتحول جزء من هذه الطاقة إلى حرارة.
كما قد يعتمد الاستهلاك في الدوائر الرقمية على عوامل مختلفة، مثل جهد التغذية وتردد التشغيل وحالة الدائرة.
لماذا يجب الاهتمام بالقدرة الاسمية للمكونات؟
لكل مكون حدود تشغيل تحددها الشركة المصنعة، وقد تتضمن هذه الحدود قدرة قصوى أو شروطًا حرارية معينة.
عند تجاوز الحد المسموح، قد ترتفع درجة حرارة المكون أو تتغير خصائصه الكهربائية. وفي الحالات الأكثر شدة، قد يتعرض المكون للتلف.
على سبيل المثال، إذا كانت مقاومة مصنفة بقدرة 0.25 واط، فمن الأفضل ألا يعمل التصميم عند الحد الأقصى باستمرار دون مراعاة درجة الحرارة وظروف التشغيل وهامش الأمان.
لذلك، يجب النظر إلى القدرة الاسمية باعتبارها جزءًا أساسيًا من عملية اختيار المكونات.
كيف ترتبط القدرة بالحرارة؟
عندما يبدد أحد المكونات جزءًا من الطاقة على شكل حرارة، ترتفع درجة حرارته.
ولهذا السبب، تصبح الإدارة الحرارية مهمة في العديد من التطبيقات، خصوصًا عند التعامل مع:
- الترانزستورات.
- منظمات الجهد.
- دوائر القدرة.
- مزودات الطاقة.
- الدوائر المتكاملة ذات الاستهلاك المرتفع.
وبحسب مقدار الحرارة وظروف التشغيل، قد يحتاج المكون إلى مساحة نحاس أكبر على لوحة PCB أو مشتت حراري أو تهوية مناسبة.
ما الفرق بين القدرة والطاقة؟
من السهل الخلط بين القدرة والطاقة، إلا أن كل واحدة منهما تعبر عن مفهوم مختلف.
القدرة توضح معدل انتقال أو استهلاك الطاقة، وتقاس بالواط.
أما الطاقة فهي كمية الطاقة المستهلكة خلال فترة زمنية، ويمكن قياسها بالجول أو بالواط ساعة.
وبصورة مبسطة:
الطاقة = القدرة × الزمن
مثال
إذا كان جهاز إلكتروني يستهلك قدرة مقدارها 10 واط ويعمل لمدة 5 ساعات:
الطاقة = 10 × 5
الطاقة = 50 واط ساعة
إذن، يستهلك الجهاز 50 واط ساعة خلال هذه الفترة.
ما علاقة القدرة بكفاءة الدائرة؟
عندما نتحدث عن القدرة الكهربائية في الدوائر الكهربائية، فإن الكفاءة توضح مقدار القدرة المفيدة الخارجة مقارنة بالقدرة الداخلة:
η = Pout / Pin × 100%
حيث:
- η: الكفاءة.
- Pout: القدرة الخارجة.
- Pin: القدرة الداخلة.
فإذا دخلت إلى دائرة قدرة مقدارها 100 واط وخرج منها 90 واطًا كقدرة مفيدة:
الكفاءة = 90 / 100 × 100%
الكفاءة = 90%
وبالتالي، تمثل الكمية المتبقية مقدار الفواقد في الدائرة، والتي قد تظهر على شكل حرارة أو صور أخرى من الخسائر.
لماذا تعد القدرة مهمة عند تصميم الدوائر الإلكترونية؟
لا يقتصر فهم القدرة على إجراء العمليات الحسابية فقط. بل يساعد أيضًا في اتخاذ قرارات تصميمية مهمة، مثل:
- اختيار مصدر الطاقة المناسب.
- تحديد قدرة المقاومات والمكونات.
- تقدير الحرارة الناتجة.
- اختيار المشتت الحراري المناسب.
- تحديد احتياجات التهوية.
- تقدير استهلاك البطارية.
- تحسين كفاءة الدائرة.
- تجنب تشغيل المكونات خارج حدودها المسموح بها.
وبذلك، يجب النظر إلى الجهد والتيار والقدرة والحرارة باعتبارها عوامل مترابطة عند تصميم الدوائر الإلكترونية.
أهم قوانين القدرة
| الكمية | الرمز | العلاقة | الوحدة |
|---|---|---|---|
| القدرة | P | P = V × I | W |
| القدرة باستخدام التيار والمقاومة | P | P = I² × R | W |
| القدرة باستخدام الجهد والمقاومة | P | P = V² / R | W |
| القدرة الفعلية في حالة جيبية | P | P = Vrms × Irms × cos φ | W |
| القدرة الردية في حالة جيبية | Q | Q = Vrms × Irms × sin φ | VAR |
| القدرة الظاهرية | S | S = Vrms × Irms | VA |
| معامل القدرة | pf | pf = P / S | بدون وحدة |
أسئلة شائعة
الوحدة الأساسية هي الواط (W)، وهو يساوي جولًا واحدًا لكل ثانية.
في الحالة البسيطة، يمكن استخدام العلاقة: P = V × I
فإذا كان الجهد 12 فولت والتيار 2 أمبير، تكون القدرة 24 واطًا.
لا. القدرة هي معدل انتقال أو استهلاك الطاقة، بينما الطاقة هي الكمية المستهلكة خلال فترة زمنية معينة.
قد ترتفع درجة حرارته أو تتغير خصائصه الكهربائية. وفي حال استمرار التشغيل خارج الحدود المسموح بها، قد يتعرض المكون للتلف.
ليس بالضرورة. فقد تتحول الطاقة إلى حركة أو ضوء أو صوت أو تُخزن في مجال كهربائي أو مغناطيسي.
ومع ذلك، تنتج الحرارة غالبًا عن الفواقد الموجودة في المكونات والدوائر الحقيقية.
الخلاصة
فهم القدرة الكهربائية في الدوائر الإلكترونية يساعد على تحليل استهلاك الدائرة واختيار المكونات ومصادر الطاقة المناسبة.
وتبدأ الحسابات الأساسية من العلاقة:
P = V × I
بعد ذلك، يمكن استخدام صيغ أخرى عند التعامل مع المقاومات أو دوائر التيار المتردد. كما أن التمييز بين القدرة الفعلية والردية والظاهرية يساعد على فهم سلوك الدوائر بصورة أدق.
وأخيرًا، فإن معرفة العلاقة بين القدرة والطاقة والحرارة والكفاءة مهمة عند تصميم الدوائر وتشغيلها ضمن الحدود الآمنة والمناسبة.
