يُعد المحول الكهربائي من أهم الأجهزة في أنظمة الطاقة؛ إذ يساعد على رفع الجهد الكهربائي أو خفضه وفقاً لاحتياجات الشبكة أو الجهاز. ويعتمد هذا الجهاز على الحث الكهرومغناطيسي لنقل الطاقة بين دائرتين دون اتصال كهربائي مباشر بينهما.
تستخدم محطات توليد الكهرباء وشبكات التوزيع والمصانع المحولات الكهربائية بصورة واسعة. بالإضافة إلى ذلك، تدخل المحولات في مزودات الطاقة والأجهزة الإلكترونية. لذلك، يساعدك فهم مبدأ عمل المحول الكهربائي ومكوناته وأنواعه على استيعاب كيفية انتقال الطاقة الكهربائية بكفاءة.
ما هو المحول الكهربائي؟
المحول الكهربائي جهاز كهربائي ساكن ينقل الطاقة من دائرة كهربائية إلى أخرى عن طريق الحث الكهرومغناطيسي. وتتمثل وظيفته الأساسية في تغيير مستويات الجهد والتيار للتيار المتردد (AC)، مع الحفاظ على التردد نفسه في ظروف التشغيل المعتادة.
يعتمد الجهد الناتج على نسبة عدد لفات الملف الثانوي إلى عدد لفات الملف الابتدائي. فإذا زاد عدد لفات الملف الثانوي، رفع المحول الجهد. أما إذا قل عددها، فإنه يخفض الجهد.
ومع ذلك، لا يحافظ المحول الحقيقي على القدرة بصورة مثالية؛ لأن جزءاً من الطاقة يتحول إلى حرارة نتيجة الخسائر الكهربائية والمغناطيسية. لذلك، تكون القدرة الخارجة أقل قليلاً من القدرة الداخلة.

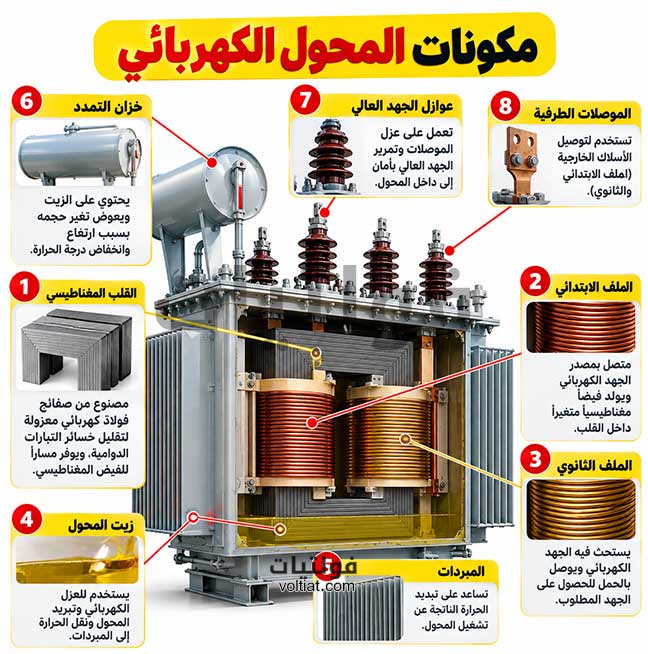

ما مكونات المحول الكهربائي؟
يتكون المحول الكهربائي التقليدي من ثلاثة أجزاء رئيسية، ويؤدي كل جزء منها وظيفة محددة تساعد على نقل الطاقة بين الدائرتين.
1. القلب المغناطيسي
يوفر القلب المغناطيسي مساراً مناسباً للفيض المغناطيسي بين الملفين. وتصنع الشركات هذا القلب غالباً من صفائح فولاذ كهربائي معزولة بعضها عن بعض، مما يقلل خسائر التيارات الدوامية.
أما في بعض المحولات الإلكترونية عالية التردد، فتستخدم الشركات مواد مغناطيسية أخرى، مثل الفريت، وفقاً لطبيعة التطبيق.
2. الملف الابتدائي
يوصل الفنيون الملف الابتدائي بمصدر الجهد الكهربائي. وعندما يطبق المصدر جهداً متردداً على الملف، يتولد فيض مغناطيسي متغير داخل القلب.
وتعتمد قيمة التيار المار في الملف على تصميم المحول والجهد المطبق وظروف التشغيل والحمل.
3. الملف الثانوي
يستحث تغير الفيض المغناطيسي جهداً كهربائياً في الملف الثانوي. وعند توصيل حمل بهذا الملف، يمر التيار الكهربائي إلى الحمل وفقاً لجهد الخرج وممانعة الدائرة.
وبذلك، ينقل المحول الطاقة بين الملفين عن طريق المجال المغناطيسي، مع الحفاظ على العزل الكهربائي بينهما في المحولات التقليدية ذات الملفين المنفصلين.
كيف يعمل المحول الكهربائي؟
يعتمد مبدأ عمل المحول الكهربائي على قانون فاراداي للحث الكهرومغناطيسي. ويوضح هذا القانون أن تغير الفيض المغناطيسي المرتبط بملف كهربائي يولد جهداً مستحثاً فيه.
يمكنك فهم طريقة عمل المحول من خلال الخطوات التالية:
- تطبيق الجهد المتردد: في البداية، يطبق المصدر جهداً متردداً على الملف الابتدائي، فينشأ فيض مغناطيسي متغير داخل القلب.
- انتقال الفيض المغناطيسي: بعد ذلك، يرتبط الفيض المغناطيسي بالملفين الابتدائي والثانوي.
- استحثاث الجهد: نتيجةً لتغير الفيض، يتولد جهد كهربائي مستحث في الملف الثانوي.
- تغذية الحمل: أخيراً، عند توصيل جهاز أو حمل بالملف الثانوي، يمر التيار الكهربائي وتنتقل الطاقة إليه.
يمكن التعبير عن الجهد المستحث بالعلاقة التالية:
e = -N × dΦ/dt
حيث:
- e: الجهد الكهربائي المستحث.
- N: عدد لفات الملف.
- Φ: الفيض المغناطيسي.
- dΦ/dt: معدل تغير الفيض المغناطيسي مع الزمن.
أما الإشارة السالبة، فتعبّر عن قانون لنز؛ إذ يعارض الجهد المستحث التغير الذي تسبب في توليده.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «مبدأ عمل المحول الكهربائي» للتعرف على التفاصيل بشكل أوسع.
لماذا لا يعمل المحول التقليدي مع التيار المستمر؟
يحتاج المحول إلى فيض مغناطيسي متغير حتى يستحث جهداً في الملف الثانوي. لذلك، لا يستطيع التيار المستمر الثابت توفير ظروف الحث المستمر التي يحتاج إليها المحول التقليدي.
عند توصيل مصدر تيار مستمر، قد يحدث تغير لحظي في الفيض عند التوصيل. لكن الفيض يستقر بعد ذلك، فلا يستمر استحثاث الجهد في الملف الثانوي بالطريقة المطلوبة.
علاوة على ذلك، قد يؤدي توصيل التيار المستمر مباشرةً بملف المحول إلى مرور تيار كبير بسبب انخفاض مقاومة الملف، مما يرفع درجة حرارته وقد يتلفه. لذلك، لا توصل المحول التقليدي مباشرةً بمصدر تيار مستمر ثابت.
ما نسبة التحويل في المحول الكهربائي؟
تحدد نسبة عدد اللفات العلاقة التقريبية بين جهد الملف الابتدائي وجهد الملف الثانوي في المحول المثالي. ويستخدم المهندسون هذه النسبة لتحديد قدرة المحول على رفع الجهد أو خفضه.
تُحسب نسبة الجهد بالعلاقة التالية:
Vs / Vp = Ns / Np
حيث:
- Vs: جهد الملف الثانوي.
- Vp: جهد الملف الابتدائي.
- Ns: عدد لفات الملف الثانوي.
- Np: عدد لفات الملف الابتدائي.
وبناءً على هذه العلاقة، ينقسم المحول من حيث وظيفته إلى نوعين رئيسيين:
محول رافع للجهد
يرفع المحول الجهد عندما يكون عدد لفات الملف الثانوي أكبر من عدد لفات الملف الابتدائي.
على سبيل المثال، تستخدم محطات توليد الكهرباء المحولات الرافعة لزيادة الجهد قبل نقل الطاقة لمسافات طويلة. ونتيجةً لذلك، ينخفض التيار المطلوب لنقل القدرة نفسها تقريباً، مما يساعد على تقليل خسائر النقل.
محول خافض للجهد
يخفض المحول الجهد عندما يكون عدد لفات الملف الثانوي أقل من عدد لفات الملف الابتدائي.
في المقابل، تستخدم شبكات التوزيع المحولات الخافضة لتقليل الجهد إلى مستويات مناسبة للمستهلكين. كما تستخدم المنشآت الصناعية هذه المحولات لتوفير الجهد الذي تتطلبه بعض المعدات والأنظمة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «قراءة بيانات المحول الكهربائي» للتعرف على التفاصيل بشكل أوسع.
ما العلاقة بين الجهد والتيار والقدرة في المحول؟
في المحول المثالي، تتساوى القدرة الداخلة مع القدرة الخارجة. ويمكن التعبير عن هذه العلاقة بالمعادلة التالية:
Vp × Ip = Vs × Is
حيث:
- Ip: تيار الملف الابتدائي.
- Is: تيار الملف الثانوي.
- Vp: جهد الملف الابتدائي.
- Vs: جهد الملف الثانوي.
بناءً على هذه المعادلة، يؤدي رفع الجهد إلى انخفاض التيار تقريباً عند ثبات القدرة. أما خفض الجهد، فيؤدي إلى زيادة التيار المتاح تقريباً.
لكن المحول الحقيقي يفقد جزءاً من الطاقة بسبب مقاومة الملفات والخسائر المغناطيسية. لذلك، تكون القدرة الخارجة أقل من القدرة الداخلة.
ومن ناحية أخرى، يجب مراعاة معامل القدرة عند حساب القدرة الفعلية في دوائر التيار المتردد؛ لأن حاصل ضرب الجهد في التيار يمثل القدرة الظاهرية عند استخدام القيم الفعالة.
ما أنواع المحولات الكهربائية؟
يصنف المهندسون المحولات وفقاً لوظيفتها وطريقة استخدامها. ومن أبرز الأنواع ما يلي:
- المحول الرافع للجهد: يزيد الجهد من مستوى إلى مستوى أعلى، مثل استخدامه في محطات التوليد.
- المحول الخافض للجهد: يقلل الجهد ليتناسب مع متطلبات الشبكات أو الأجهزة.
- محول العزل: يوفر عزلاً كهربائياً بين الدخل والخرج عندما يستخدم تصميماً مناسباً لهذا الغرض.
- محول القدرة: يستخدم عادةً في محطات التوليد وشبكات نقل الطاقة.
- محول التوزيع: يخفض الجهد لتغذية شبكات التوزيع والمستهلكين.
- محول التيار (CT): يخفض التيار إلى قيمة مناسبة لأجهزة القياس والحماية.
- محول الجهد (VT أو PT): يخفض الجهد إلى قيمة مناسبة لأجهزة القياس والحماية.
ومع ذلك، لا يكفي تحديد نوع المحول وحده لاختيار الجهاز المناسب. بل يجب أيضاً مراعاة القدرة المطلوبة والجهد والتردد وطبيعة الحمل وظروف التركيب.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «شرح المحولات الكهربائية (3 فاز)» للتعرف على التفاصيل بشكل أوسع.
ما أهم استخدامات المحول الكهربائي؟
تدخل المحولات الكهربائية في تطبيقات عديدة، بدءاً من محطات التوليد وصولاً إلى الأجهزة الإلكترونية. ومن أهم استخداماتها:
- محطات توليد الكهرباء: ترفع المحولات الجهد لتسهيل نقل الطاقة لمسافات طويلة.
- شبكات التوزيع: تخفض الجهد إلى مستويات مناسبة لاستخدام المستهلكين.
- المباني والمنشآت: توفر المحولات مستويات الجهد التي تحتاج إليها بعض الأنظمة والمعدات.
- المصانع: تغذي الآلات والمعدات وفقاً لمتطلباتها الكهربائية.
- الأجهزة الإلكترونية: تستخدم مزودات الطاقة المحولات لتحويل الجهد ضمن دوائرها، بحسب تصميم الجهاز.
- أنظمة القياس والحماية: توفر محولات التيار والجهد قيماً مناسبة لأجهزة القياس ومرحلات الحماية.
وفي السعودية، تؤدي المحولات دوراً أساسياً في شبكات نقل الكهرباء وتوزيعها. لذلك، ينبغي أن يراعي المهندسون عند اختيار المحول متطلبات المشروع والمواصفات المعتمدة وظروف التشغيل الفعلية.
ما خسائر المحول الكهربائي؟
على الرغم من كفاءة المحولات العالية عموماً، فإنها لا تعمل دون خسائر. وتختلف قيمة هذه الخسائر بحسب تصميم المحول وقدرته وحالة التحميل.
ومن أهم أنواع الخسائر:
- خسائر النحاس: تنتج عن مقاومة ملفات المحول، وتزداد مع ارتفاع التيار.
- خسائر القلب المغناطيسي: تشمل خسائر الهسترة والتيارات الدوامية داخل القلب.
- الخسائر الإضافية: تنتج عن تأثيرات أخرى، مثل تسرب الفيض وبعض التأثيرات الكهربائية والمغناطيسية.
لذلك، لا يمكن اعتماد نسبة كفاءة واحدة لجميع المحولات. وبدلاً من ذلك، ينبغي الرجوع إلى بيانات الشركة المصنعة ومراعاة ظروف التشغيل عند تقييم الكفاءة.
ما الفرق بين المحول المثالي والمحول الحقيقي؟
يوضح الجدول التالي أهم الفروق بين النموذج المثالي والمحول المستخدم عملياً:
| وجه المقارنة | المحول المثالي | المحول الحقيقي |
|---|---|---|
| خسائر الطاقة | لا توجد خسائر | توجد خسائر |
| القدرة الداخلة والخارجة | متساويتان | القدرة الخارجة أقل عادةً |
| مقاومة الملفات | مهملة | لها قيمة فعلية |
| الفيض المغناطيسي | لا توجد تسربات مفترضة | توجد تسربات مغناطيسية |
| الكفاءة | 100% | أقل من 100% |
يساعد النموذج المثالي على فهم العلاقات الأساسية بين الجهد والتيار وعدد اللفات. أما في التطبيقات العملية، فيحتاج المهندس إلى بيانات المحول الحقيقية لإجراء الحسابات واختيار الجهاز المناسب.
الخلاصة
المحول الكهربائي جهاز ساكن ينقل الطاقة بين دائرتين عن طريق الحث الكهرومغناطيسي، ويساعد على رفع الجهد أو خفضه وفقاً لنسبة اللفات. ويتكون أساساً من قلب مغناطيسي وملفين، ويعتمد عمله على تغير الفيض المغناطيسي الناتج عن التيار المتردد.
بالإضافة إلى ذلك، تستخدم المحولات في محطات التوليد وشبكات النقل والتوزيع والمصانع والأجهزة الإلكترونية. ويساعد فهم نسبة التحويل والخسائر والعلاقة بين الجهد والتيار على اختيار المحول المناسب لكل تطبيق.
