جدول ضغوط غاز الفريون، تعد ضغوط الفريون من أبرز المؤشرة التي تحدد مسار سلامة كفاءة نظام التبريد.
إن المعرفة الجيدة للضغوط المناسبة لكل نوع غاز فريون على حدة مهم جداً حتى تضمن أفضل استقرار نظام التبريد لكل من المكيفات والثلاجات.
ما هي ضغوط الفريون؟
لكل نوع فريون ضغوط محددة، ضغط عالي (بالإنجليزية: Low Side) وضغط منخفض (بالإنجليزية: High Side).
حيث:
- الضغط المنخفض هو ضغط المبخر، يمتص الفريون حرارة الحيز من أجل تبريده.
- الضغط العالي هو ضغط المكثف، يتخلص من حرارة الفريون.
ونشير إلى أن هناك علاقة وثيقة ومباشرة بين الضغط ودرجة الحرارة، وهو عامل مهم جداً يجب أخذه أثناء الشحن.
حيث أن تغير الضغط يؤدي إلى تغير درجة حرارة التبخر أو التكثيف والعكس صحيح، بمعنى آخر، ضغط الفريون يتأثر بشكل كبير مع ارتفاع وانخفاض درجة حرارة الجو.
ملحوظة مهمة: كلما كان الجو بالمكان حار زاد الضغط والعكس، بالتالي فإن ضغط الشحن في الشتاء يكون أقل من الصيف.

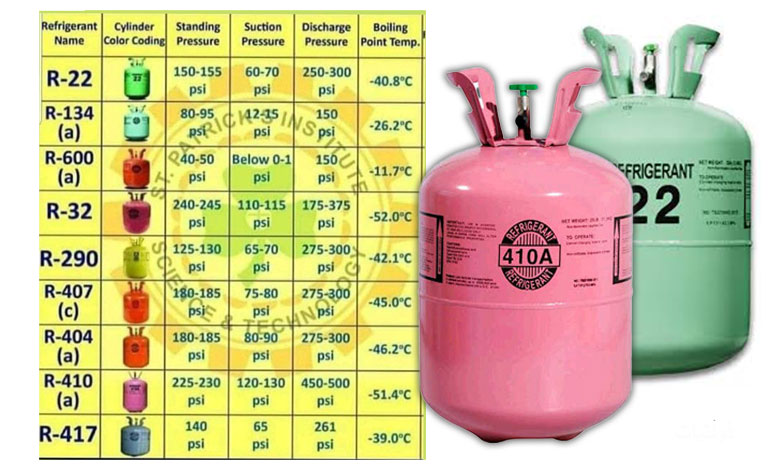

جدول ضغوط غاز الفريون
إليك جدول يوضح ضغوط الفريون لكل نوع عند التالي:
- الضغط العالي.
- الضغط المنخفض.
- الضغط الساكن عند عدم تشغيل الجهاز.
- درجة غليان الفريون عند الضغط الجوي 1atm.

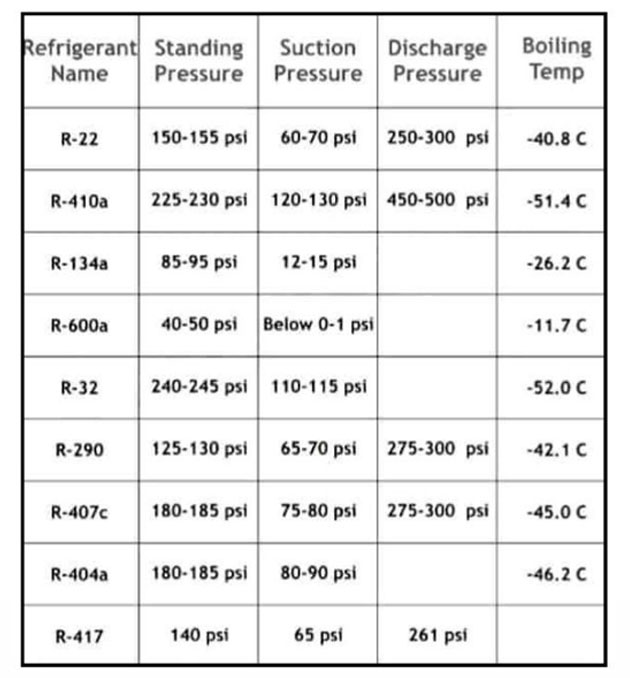

| نوع الفريون | الضغط الساكن (إطفاء الجهاز) | ضغط السحب (عند التشغيل) | ضغط الطرد (عند التشغيل) | درجة غليان الفريون |
|---|---|---|---|---|
| R22 | 150-155PSI | 60-70PSI | 250-300PSI | -40.8C |
| R134a | 80-90PSI | 12-15PSI | 150PSI | -26C |
| R600a | 40-50PSI | Below 0-1PSI | 150PSI | -11.7C |
| R32 | 240-245PSI | 110-115PSI | 175-375PSI | -52C |
| R290 | 125-130PSI | 65-70PSI | 275-300PSI | -42.1C |
| R407C | 180-185PSI | 75-80PSI | 275-300PSI | -45C |
| R410a | 225-230PSI | 120-130PSI | 450-500PSI | 51.4C |
| R417 | 140PSI | 65PSI | 261PSI | -39C |
مثال:
- يتوقع أن يكون ضغط فريون R22 بين 60-70PSI للضغط المنخفض و150-155PSI للضغط العالي عند التشغيل.
ملحوظة مهمة: تقرأ القيم عن طريق جهاز قياس الضغط المنخفض (الأزرق) والضغط العالي (الأحمر).
تأثير درجة الحرارة المحيطة على ضغط الفريون
هناك علاقة مباشرة بين ضغوط الفريون ودرجة الحرارة المحيطة، بمعنى إذا كان الجو الخارجي حار مثل الصيف عندها يتوقع أن يزداد الضغط العالي بالنظام.
بالتالي لا يمكن الحكم على ضغط الفريون إلا بملاحظة درجة حرارة الجو، فلا يصح أن نقول نقص فريون في فصل الشتاء ولا زيادة في فصل الصيف.
أهمية ضغوط الفريون المثالية في أنظمة التبريد
شحن جهاز التكييف أو الثلاجة بالفريون المناسب وبالضغط المطلوب يزيد من كفاءة التبريد ويخفض استهلاك الطاقة ويحمي الضاغط من التلف.
وإلا فإن زيادة الضغط قد يؤدي إلى زيادة حرارة الضاغط وتلفه، وكذلك الأمر مع انخفاض الضغط عن المستوى المطلوب يسبب في ضعف التبريد وتكون الثلج.
كيفية فحص ضغط الفريون بالمكيف
إليك الخطوات المتبعة في فحص وضبط ضغط الفريون في جهاز التكييف أو أي جهاز تبريد آخر وهي:
- توصيل جهاز قياس الضغط الأزرق مع خط الخدمة.
- تشغيل المكيف ومراقبة استقرار الضغوط.
- قارن القيم الظاهرة على جهاز القياس مع قيم ضغوط نوع الفريون الموجود ضمن جدول ضغوط الفريون.
- إذا كان الضغط أقل أو أعلى من المطلوب يفضل معرفة سبب ذلك ولا نأخذ درجة حرارة الجو ضمن الاعتبار، لأنه يؤثر على قراءة الضغط بالزيادة أو الانخفاض بشكل بسيط.
قد يهمك: خطوات شحن فريون الثلاجة بالميزان: دليلك الشامل للشحن بالفريون
نصائح مهمة قبل قياس ضغط الفريون لنظام التبريد
- تنظيف كافة مكونات نظام التبريد سواء كان مكيف أم ثلاجة.
- التحقق من سلامة كافة المراوح وفتحات التهوية.
- المعرفة الجيدة بالضغط الخاص بكل نوع فريون، مع مراعاة درجة حرارة الجو.
- إجراء الصيانة المنتظمة لنظام التبريد.
قد يهمك: شرح الفاكيوم لإزالة الهواء والرطوبة من نظام التبريد
إن فهم جدول ضغوط الفريون هو المسار الأساسي لكل فني تبريد وتكييف يريد فهم وتشخيص حالة أي نظام تبريد.
مراقبة ضغط نظام التبريد مهم جداً يحمي كافة المكونات الحيوية من الأعطال ويضمن التشغيل المستمر بأفضل كفاءة وأداء.
