يعد جهاز الميغر (Megger) من أهم أجهزة القياس التي يستخدمها فنيو الكهرباء والمهندسون للتحقق من سلامة العزل الكهربائي في الكابلات والمحركات والمحولات. ويساعد هذا الجهاز على اكتشاف ضعف العزل الناتج عن الرطوبة أو ارتفاع درجات الحرارة أو تقادم المواد العازلة قبل أن يتسبب في أعطال كهربائية خطيرة.
وتزداد أهمية فحص العزل الكهربائي في المنشآت السكنية والتجارية والصناعية في السعودية، خصوصاً عند تنفيذ التمديدات الكهربائية الجديدة أو صيانة المحركات ولوحات التوزيع وأنظمة الطاقة. لذلك، فإن فهم طريقة عمل جهاز الميغر ومتى نستخدمه يساعد على تحسين موثوقية المعدات وتقليل احتمالات الأعطال.
ما هو جهاز الميغر (Megger)؟
جهاز الميغر، المعروف أيضاً باسم جهاز قياس مقاومة العزل (Insulation Resistance Tester)، هو جهاز كهربائي يُستخدم لقياس مقاومة المواد العازلة بين الموصلات الكهربائية أو بين الموصل والأرضي.
ويختلف هذا الجهاز عن الملتيميتر التقليدي؛ إذ يولّد الميغر جهداً مستمراً مرتفعاً نسبياً لاختبار العزل، ثم يقيس تيار التسرب الصغير الذي يمر خلاله، ويحسب مقاومة العزل بناءً على العلاقة بين الجهد والتيار.
وتُعرض نتائج القياس عادةً بوحدة الميجا أوم (MΩ)، وقد تصل إلى الجيجا أوم (GΩ) في بعض الأجهزة.
أما اسم Megger، فقد ارتبط بالعلامة التجارية الأصلية، ثم شاع استخدامه بين الفنيين للإشارة إلى أجهزة اختبار مقاومة العزل عموماً.

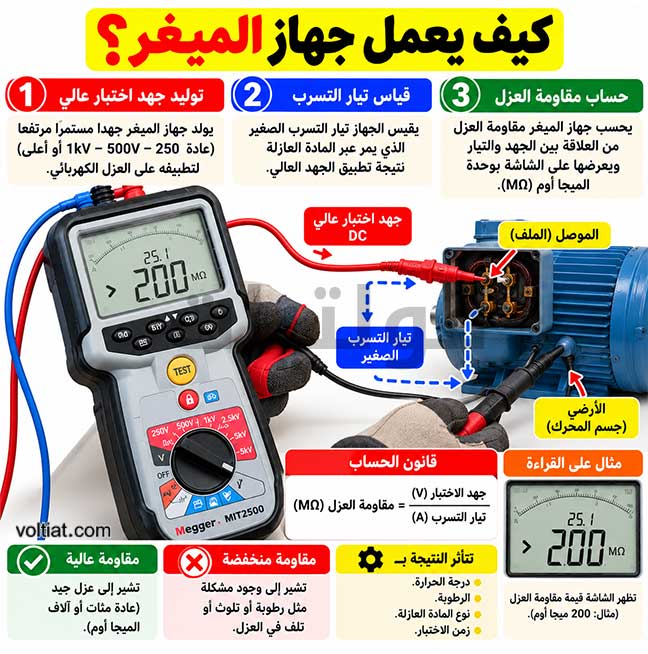

كيف يعمل جهاز الميغر؟
يعتمد مبدأ عمل جهاز الميغر على تطبيق جهد مستمر بين الأجزاء التي يراد اختبار العزل بينها، ثم قياس التيار الصغير الذي يمر عبر المادة العازلة.
وبحسب قانون أوم، يمكن حساب المقاومة من العلاقة التالية:
مقاومة العزل = جهد الاختبار ÷ تيار التسرب
كلما كانت مقاومة العزل مرتفعة، كان ذلك مؤشراً إيجابياً على جودة العزل في ظروف الاختبار. أما انخفاض المقاومة فقد يشير إلى وجود رطوبة أو تلوث أو تلف في المادة العازلة.
ومع ذلك، لا تكفي قراءة واحدة للحكم على سلامة المعدة في جميع الحالات؛ إذ تتأثر النتائج بدرجة الحرارة والرطوبة ونوع المادة العازلة والجهد المستخدم ومدة الاختبار.
ما جهود الاختبار التي يستخدمها الميغر؟
تختلف جهود الاختبار باختلاف نوع الجهاز والمعدة الكهربائية المراد فحصها. ومن القيم الشائعة:
- 250 فولت DC: لبعض الدوائر والمعدات منخفضة الجهد، وفق متطلبات الاختبار.
- 500 فولت DC: يُستخدم في كثير من اختبارات العزل للمعدات منخفضة الجهد عندما تسمح مواصفاتها بذلك.
- 1000 فولت DC: لبعض الكابلات والمعدات التي تتطلب جهداً أعلى.
- جهود أعلى: تُستخدم في اختبارات معدات محددة، مثل بعض المحركات والمحولات والكابلات، وفق تعليمات الشركة المصنعة والمعايير المعمول بها.
لا تختَر جهد الاختبار اعتماداً على جهد التشغيل وحده؛ بل راجع مواصفات المعدة وإجراءات الاختبار المناسبة، لأن تطبيق جهد غير ملائم قد يؤدي إلى تلف المكونات الحساسة.
متى نستخدم جهاز الميغر؟
يُستخدم جهاز الميغر للتحقق من جودة العزل الكهربائي في مراحل مختلفة من عمر المعدات، بدءاً من التركيب الأولي وحتى الصيانة الدورية وتشخيص الأعطال.
1. قبل تشغيل التركيبات الكهربائية الجديدة
بعد الانتهاء من تمديد الكابلات وتركيب المعدات، يمكن إجراء اختبار مقاومة العزل للتحقق من سلامة العزل قبل توصيل التغذية الكهربائية.
ويفيد ذلك في اكتشاف بعض المشكلات، مثل تلف الكابل أثناء السحب أو تضرر العازل خلال أعمال التركيب.
2. بعد أعمال الصيانة والإصلاح
بعد إصلاح محرك كهربائي أو استبدال كابل أو إجراء أعمال صيانة على معدة كهربائية، يمكن استخدام الميغر للتحقق من مقاومة العزل قبل إعادة المعدة إلى الخدمة، إذا كان الاختبار مناسباً لها.
ويجب تنفيذ الاختبار وفق إجراءات الشركة المصنعة، مع فصل الأجزاء الإلكترونية التي قد تتضرر من جهد الاختبار.
3. أثناء الصيانة الوقائية
تساعد اختبارات مقاومة العزل الدورية على متابعة حالة المعدات واكتشاف التغيرات التي قد تشير إلى تدهور العزل بمرور الوقت.
وتشمل المعدات التي يمكن فحصها، بحسب مواصفاتها وإجراءات الصيانة:
- المحركات والمولدات الكهربائية.
- كابلات القدرة والتحكم.
- المحولات الكهربائية.
- بعض لوحات التوزيع والقضبان الكهربائية.
- المعدات الكهربائية الصناعية.
ويُفضّل مقارنة نتائج الاختبار بالقراءات السابقة للمعدة نفسها، مع مراعاة درجة الحرارة والرطوبة وظروف القياس.
4. عند الاشتباه بوجود ضعف في العزل
إذا ظهرت علامات مثل فصل وسائل الحماية بصورة متكررة أو وجود آثار رطوبة أو تدهور واضح في الكابلات، فقد يساعد اختبار مقاومة العزل على تحديد ما إذا كان العزل يعاني من انخفاض في مقاومته.
لكن الميغر لا يحدد عادةً الموقع الدقيق للعطل بمفرده؛ فقد تحتاج إلى اختبارات إضافية لتحديد موضع التلف.
5. للتحقق من العزل بين الموصلات والأرضي
يمكن استخدام الميغر لفحص مقاومة العزل بين الموصلات الكهربائية والأرضي، أو بين موصلين، وفق مخطط الاختبار ومتطلبات المعدة.
ولا يعني ذلك أنه بديل عن اختبار استمرارية موصل الحماية الأرضية؛ فلكل اختبار وظيفة مختلفة.
عند صيانة المحركات الكهربائية، يمكنك الاطلاع على شرح كيفية فحص عازلية المحرك الكهربائي باستخدام جهاز الميغر للتحقق من مقاومة العزل بين الملفات وجسم المحرك.

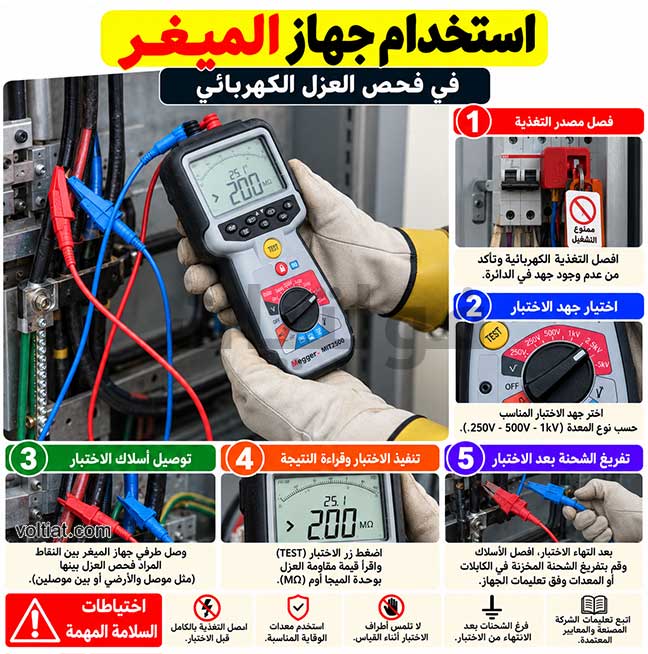

كيفية استخدام جهاز الميغر في فحص العزل الكهربائي
تختلف خطوات الاختبار باختلاف المعدة ونوع جهاز الميغر، لكن الإجراءات العامة تتضمن المراحل التالية:
الخطوة الأولى: فصل مصدر التغذية
افصل المعدة تماماً عن مصادر الطاقة، وتأكد من عدم وجود جهد كهربائي قبل توصيل جهاز الاختبار.
وفي المنشآت الصناعية، يجب تطبيق إجراءات العزل وتأمين مصادر الطاقة (Lockout/Tagout) وفق إجراءات السلامة المعتمدة.
الخطوة الثانية: التأكد من خلو الدائرة من الجهد
استخدم جهاز كشف جهد مناسباً ومتحققاً من عمله للتأكد من خلو الدائرة من الجهد قبل البدء بالاختبار.
لا تعتمد على إيقاف القاطع وحده باعتباره دليلاً كافياً على انعدام الجهد.
الخطوة الثالثة: فصل المكونات الحساسة
افصل الأجهزة الإلكترونية ووحدات التحكم ومغيرات التردد وأجهزة الحماية من زيادة الجهد وغيرها من المكونات التي قد تتضرر من جهد الاختبار، وفق تعليمات الشركة المصنعة.
الخطوة الرابعة: اختيار جهد الاختبار
اختر جهد الاختبار المناسب لنوع الكابل أو المحرك أو المعدة، بناءً على مواصفاتها والمعيار أو الإجراء الفني المعتمد.
الخطوة الخامسة: توصيل أسلاك الاختبار
وصل أطراف جهاز الميغر بين النقاط المطلوب فحص العزل بينها. وقد يشمل ذلك الاختبار بين موصل والأرضي، أو بين موصلين، بحسب طبيعة المعدة.
الخطوة السادسة: تنفيذ الاختبار وتسجيل القراءة
ابدأ الاختبار وفق تعليمات الجهاز، وانتظر المدة المحددة في إجراء الفحص، ثم سجّل قيمة مقاومة العزل.
لا تقارن القراءات بشكل مباشر إذا اختلف جهد الاختبار أو زمنه أو درجة الحرارة أو حالة المعدة.
الخطوة السابعة: تفريغ الشحنة الكهربائية
بعد انتهاء الاختبار، أوقف جهد الاختبار واتبع تعليمات الجهاز لتفريغ الشحنة المخزنة في الكابلات أو الملفات أو الأجزاء السعوية.
قد تحتفظ بعض المعدات بالشحنة بعد فصل جهاز الميغر؛ لذلك لا تلمس الموصلات قبل التأكد من تفريغها بأمان.
قبل تشغيل المحرك بعد التركيب أو الصيانة، تعرف على خطوات فحص المحرك الكهربائي قبل التشغيل، بما في ذلك فحص الملفات واختبار مقاومة العزل عند الحاجة.
كيف نقرأ نتائج جهاز الميغر؟
تعتمد قراءة الميغر على مقاومة العزل المقاسة، لكن تفسيرها يحتاج إلى معرفة نوع المعدة وجهد الاختبار ودرجة الحرارة والمعايير التي تنطبق عليها.
| نتيجة الاختبار | الدلالة المحتملة |
|---|---|
| مقاومة مرتفعة ومستقرة | قد تشير إلى عزل جيد في ظروف الاختبار |
| مقاومة منخفضة | قد تشير إلى رطوبة أو تلوث أو تلف في العزل |
| انخفاض القراءة مقارنة بالاختبارات السابقة | قد يدل على تدهور العزل ويستدعي التحقيق |
| قراءة غير مستقرة | قد تنتج عن ظروف الاختبار أو التوصيلات أو تغير خصائص العزل |
لا توجد قيمة واحدة تصلح معياراً عاماً لجميع الكابلات والمحركات والمحولات. لذلك، يجب مقارنة القراءة بمتطلبات الشركة المصنعة والمعايير ذات الصلة، مع مراعاة ظروف الاختبار.
كما أن مقاومة العزل المرتفعة وحدها لا تثبت خلو المعدة من جميع العيوب؛ فقد تحتاج بعض المعدات إلى اختبارات إضافية بحسب نوعها وحالتها.
ما الفرق بين جهاز الميغر والملتيميتر؟
يختلف جهاز الميغر عن الملتيميتر في الهدف الأساسي وطريقة الاختبار.
| وجه المقارنة | جهاز الميغر | الملتيميتر |
|---|---|---|
| الوظيفة الأساسية | اختبار مقاومة العزل | قياس الجهد والتيار والمقاومة وغيرها بحسب الطراز |
| جهد الاختبار | جهد مستمر مرتفع نسبياً ومحدد للاختبار | جهد قياس منخفض عادةً في وضع المقاومة |
| وحدة مقاومة العزل | غالباً MΩ أو GΩ | أوم أو كيلو أوم أو ميجا أوم بحسب الجهاز |
| الاستخدام الأساسي | فحص جودة العزل | القياسات الكهربائية العامة وتشخيص الدوائر |
| التعامل مع المعدات | يتطلب إجراءات عزل وتفريغ دقيقة | يتطلب اختيار وضع القياس والمداخل المناسبة |
لا يمكن الاعتماد على قياس المقاومة بالملتيميتر بديلاً عن اختبار مقاومة العزل بالميغر؛ لأن جهد الاختبار وطريقة التقييم مختلفان.
ما الفرق بين اختبار الميغر واختبار الاستمرارية؟
يهدف اختبار الميغر إلى قياس مقاومة العزل بين الموصلات أو بينها وبين الأرضي، بينما يهدف اختبار الاستمرارية إلى التحقق من وجود مسار كهربائي متصل، مثل فحص موصل أو سلك أو وصلة.
وبالتالي، فإن الاختبارين يكمل أحدهما الآخر في بعض أعمال الصيانة، لكنهما لا يؤديان الوظيفة نفسها.
احتياطات السلامة عند استخدام جهاز الميغر
يولّد جهاز الميغر جهداً قد يكون خطيراً، كما قد تحتفظ بعض المعدات بشحنة بعد الاختبار. لذلك، يجب الالتزام باحتياطات السلامة التالية:
- افصل التغذية واعزل المعدة عن جميع مصادر الطاقة قبل الاختبار.
- تحقق من خلو الدائرة من الجهد باستخدام جهاز مناسب.
- اتبع إجراءات تأمين مصادر الطاقة المعتمدة في موقع العمل.
- افصل المكونات الإلكترونية الحساسة وفق تعليمات الشركة المصنعة.
- لا تلمس أطراف الاختبار أثناء تطبيق جهد الميغر.
- فرّغ الشحنات المتبقية بعد الاختبار وفق تعليمات الجهاز.
- استخدم معدات الوقاية المناسبة، والتزم بإجراءات السلامة الكهربائية.
- لا تطبق جهد اختبار غير مناسب لنوع المعدة أو مستوى عزلها.
في السعودية، يجب الالتزام بمتطلبات السلامة المعمول بها في المنشأة وبالمعايير ذات الصلة بنوع المعدات وتركيبتها الكهربائية.
الخلاصة
جهاز الميغر هو أداة أساسية لفحص مقاومة العزل الكهربائي في الكابلات والمحركات والمولدات والمحولات وغيرها من المعدات. ويُستخدم قبل التشغيل الأولي وبعد الإصلاحات وأثناء الصيانة الوقائية، للمساعدة على اكتشاف ضعف العزل قبل تطور المشكلة إلى عطل أكبر.
وللحصول على نتائج موثوقة، يجب اختيار جهد الاختبار المناسب، واتباع إجراءات العزل والتوصيل الصحيحة، ومقارنة النتائج بمواصفات المعدة وقراءات الاختبارات السابقة. كما يجب تفريغ الشحنة بعد الاختبار وعدم اعتبار قراءة واحدة دليلاً كافياً على سلامة المعدة بالكامل.
سؤال للقارئ: هل تستخدم جهاز الميغر في فحص الكابلات أم المحركات الكهربائية؟ شاركنا تجربتك وأهم الملاحظات التي تعتمد عليها عند تقييم نتائج العزل.
