تعدة خطوة الفاكيوم لإزالة الهواء والرطوبة أساسية ضمن آلية الصيانة المتنظمة لنظام التبريد.
كفني صيانة تبريد وتكييف، لا بد أن تكون ملم بمعلومات كافية عن أهمية الفاكيوم لتجهيز الثلاجة أو المكيف.
نستعرض معكم في هذا المقال بشرح مبسط عن جهاز الفاكيوم لإزالة الهواء.
مفهوم الفاكيوم في دوائر التبريد
الفاكيوم هو اسم مأخوذ من مصطلح إنجليزي: (Vacuum) وهي كلمة منتشرة بين فنيين صيانة التبريد والتكييف.
وهو في الأساس يعني جهاز سحب الهواء والرطوبة من نظام التبريد، حيث يكمن دوره في تنظيف دائرة التبريد من الرطوبة والهواء والسوائب.
وتأتي أهمية عملية الفاكيوم في إزالة الرطوبة والهواء من دائرة التبريد لتجنب حدوث سدد جزئي نتيجة الرطوبة.
أهمية تفريغ الهواء والرطوبة من دائرة التبريد
هناك عدة أهداف مهمة لإزالة الرطوبة وسحب الهواء من دورة التكييف أو دورة الثلاجة وهي:
- سحب الهواء الموجود بالدائرة حتى يسمح ذلك بشحن الغاز بدلاً منه.
- إزالة الرطوبة الموجود بالدائرة لمنع تكون رطوبة (بخار ماء) بالدائرة قد تؤدي إلى سدد رطوبة.
- الرطوبة تتفاعل مع زيت الضاغط وتكون أحماض تسبب في تلف الضاغط
- تحسين أداء دائرة التبريد بحيث تكون خالية من الرطوبة والهواء ما يسهل سريان الفريون ويعطي تبريد عالي الكفاءة.
- تتأثر بعض وسائط التبريد بالرطوبة بنسبة أكبر مقارنة بالوسائط القديمة، على سبيل المثال، يتأثر غاز فريون R134a بالرطوبة أكثر من فريون R12.

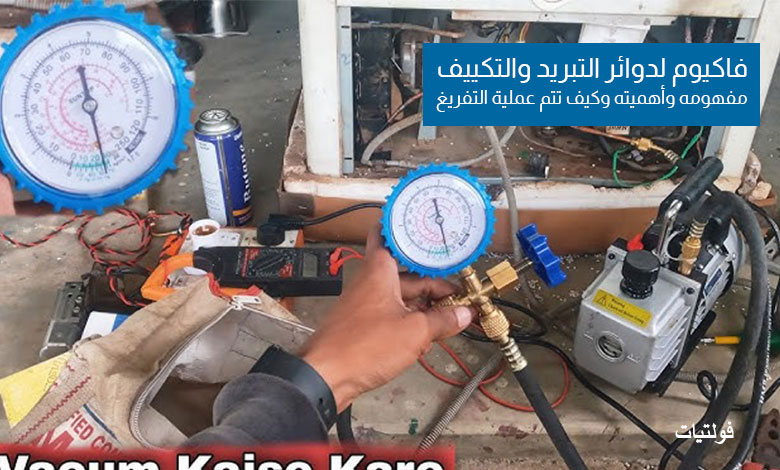

شرح الفاكيوم لإزالة الهواء والرطوبة من نظام التبريد
كيف تتم عملية التفريغ للتخلص من الرطوبة؟
بما أن أغلب الرطوبة موجود بالهواء، فإنه عند سحب وتفريغ الدائرة من الهواء يتم التخلص من نسبة كبيرة من الرطوبة.
ولكن ليس كافة كمية الرطوبة بل يوجد نسبة تكون مختلطة بالزيت في الضاغط، وكذلك نسبة تتكاثف على شكل قطرات صغيرة جداً من الماء.
وهذه الرطوبة لن تخرج مع الهواء المسحوب من الدائرة إلا إذا تم تبخيرها لتختلط بالهواء وتخرج معه في صورة ماء.
ولتبخير الرطوبة يجب تسخين الزيت الموجود بداخل الضاغط وكذلك تسخين المواسير ولكن هذه خطوة ليست عملية.
بالتالي نتجه إلى بديل يعطي نفس النتيجة وهو خفض الضغط داخل الدائرة حتى 30 بوصة زئبق (in.hg) حتى يتم تبخر الرطوبة بسرعة.
ومن هذا المنطلق وجب الحاجة إلى تفريغ دائرة التبريد من الهواء والرطوبة، وهذا ما يطلق عليه عملية الفاكيوم قبل الشحن.
لتعرف كيفية عمل تفريغ الهواء والرطوبة للثلاجة: خطوات عمل الفاكيوم للثلاجة والأدوات المطلوبة.
طرق تفريغ الهواء والرطوبة (الفاكيوم)
هناك ثلاث يمكن من خلالها عمل الفاكيوم وهي:
- تفريغ عن طريق مضخة تفريغ.
- التفريغ عن طريق ضاغط خارجي مستعمل.
- التفريغ عن طريق ضاغط الثلاجة ويطلق عليها التفريغ الذاتي.
وأفضل طرق التفريغ هي عن طريق مضخة التفريغ المخصصة لذلك.
متطلبات اختيار جهاز الفاكيوم
يعتمد اختيار مضخة الفاكيوم على عدة عوامل مثل:
- قوة المضخة.
- حجم الدائرة.
- مدة التفريغ.
وطالماً كان المؤشر (مؤشر مقياس الضغط المنخفض) يهبط بشكل مستمر وببطء فهذا يدل على عدم وجود أي مشكلة بنظام التبريد.
متى يجب التوقف عن عمل الفاكيوم؟
يتم تحديد ذلك وفق الخبرة، ولكن هناك مدة تتراوح بين 25 دقيقة حتى 40 دقيقة حسب حجم نظام التبريد. وكلما كانت المدة أطول كان أفضل.
ونشير إلى عدم غلق مضخة التفريغ عند وصول الضغط داخل الدائرة إلى نهاية ضغط التفريغ بل يجب الاستمرار في عملية التفريغ بعد ذلك مدة 15 دقيقة تقريباً.
حيث أنه عند ضغط 30in.hg تبدأ الرطوبة في التبخر ويتم سحبها بالمضخة، أي أن التفريغ المطلوب يبدأ عندما يصل الضغط إلى 30in.hg.
لهذا السبب يجب الاستمرار في عملية التفريغ حتى بعد الوصول لنهاية ضغط التفريغ مدة 15 دقيقة على الأقل، وكلما كانت المدة أطول كان ذلك أفضل.
ولا يوجد أي خطر على مضخة التفريغ من طول مدة التفريغ حيث أنها مصممة لذلك، على عكس الضاغط الخارجي.
