يُعد قياس الجهد الكهربائي بالملتيميتر من أهم المهارات التي يحتاج إليها كل فني كهرباء أو مهتم بالإلكترونيات. فمن خلال هذا الجهاز، يمكنك فحص البطاريات ومصادر التغذية والدوائر الكهربائية، والتأكد من وصول الجهد إلى نقاط معينة. لكن للحصول على قراءة صحيحة، يجب اختيار وضع القياس المناسب وتوصيل المجسات بالطريقة الصحيحة، مع الالتزام بإرشادات السلامة.
ما هو قياس الجهد الكهربائي بالملتيميتر؟
قياس الجهد الكهربائي بالملتيميتر (Multimeter) هو عملية قياس فرق الجهد بين نقطتين في الدائرة الكهربائية. ويُقاس الجهد بوحدة الفولت (V)، بينما يُستخدم الملتيميتر الرقمي أو التناظري لإظهار قيمة فرق الجهد بين طرفي العنصر أو المصدر.
ولقياس الجهد، توصل مجسَّي الجهاز على التوازي مع العنصر أو بين النقطتين المطلوب قياس فرق الجهد بينهما، دون قطع مسار الدائرة. ويختلف وضع القياس بحسب نوع الجهد؛ إذ تحتاج إلى وضع الجهد المستمر (DC) للبطاريات، بينما تستخدم وضع الجهد المتردد (AC) لقياس جهد مقابس الكهرباء المنزلية.
إذا كنت ترغب في التعرف على وظائف الجهاز الأخرى، فاقرأ شرح الملتيميتر ووظائفه الأساسية وطريقة استخدامه.
احتياطات السلامة قبل قياس الجهد
قبل استخدام الملتيميتر، اتبع إرشادات السلامة التالية لتقليل مخاطر الصعق الكهربائي أو تلف الجهاز:
- افحص الجهاز والمجسات: تأكد من سلامة العزل وعدم وجود تشققات أو تلف في الأسلاك أو أطراف القياس.
- تحقق من تصنيف الجهاز: تأكد من أن الملتيميتر والمجسات يتحملان الجهد وفئة القياس (CAT) الخاصة بالدائرة.
- أمسك المجسات بطريقة صحيحة: أبقِ أصابعك خلف الحواجز العازلة، ولا تلمس الأطراف المعدنية أثناء القياس.
- استخدم مدخل الجهد الصحيح: صِل السلك الأحمر بمدخل
VأوVΩ، وليس بمدخل التيارAأوmA. - تعامل بحذر مع الجهد المرتفع: قد تشكل الدوائر التي تتجاوز نحو 50 فولت خطراً، بحسب الظروف. لذلك، استخدم معدات الوقاية المناسبة واتبع إجراءات السلامة المعتمدة.
- لا تعتمد على لون الأسلاك وحده: تحقّق من نقاط القياس ووظائفها قبل لمس المجسات بالدائرة.
إذا لم تكن مدرباً على قياس الجهد في الدوائر الحية أو ذات الطاقة العالية، فاستعن بفني كهرباء مؤهل.

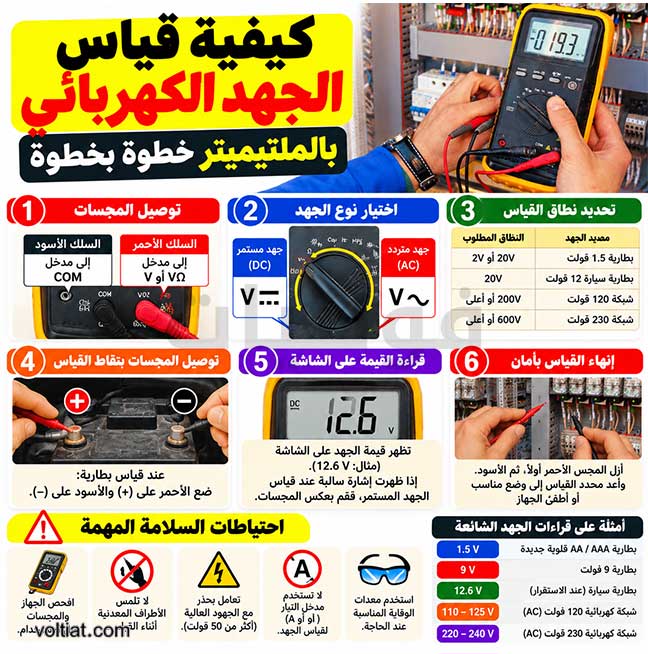

خطوات قياس الجهد الكهربائي بالملتيميتر
اتبع الخطوات التالية للحصول على قراءة صحيحة، سواء كنت تستخدم جهازاً رقمياً يختار النطاق تلقائياً أو جهازاً يتطلب تحديد النطاق يدوياً.
1. توصيل مجسات الملتيميتر
ابدأ بتوصيل المجسات في المداخل الصحيحة:
- السلك الأسود: يوضع في مدخل
COM. - السلك الأحمر: يوضع في مدخل
VأوVΩ، وفقاً لتصميم الجهاز.
بعد ذلك، تحقق من تثبيت المجسات جيداً قبل البدء بالقياس.
2. اختيار نوع الجهد
يجب أن تختار نوع الجهد الصحيح قبل توصيل المجسات بنقاط القياس.
الجهد المستمر (DC Voltage): يُستخدم لقياس جهد البطاريات ومصادر التغذية المستمرة والعديد من الدوائر الإلكترونية. ابحث عن الرمز V⎓ أو DCV أو VDC، وفقاً لما يظهر على جهازك.
الجهد المتردد (AC Voltage): يُستخدم لقياس جهد الشبكة الكهربائية ومصادر الجهد المتردد. ابحث عن الرمز V~ أو ACV أو VAC.
في الجهد المستمر، تشير علامة السالب التي قد تظهر على الشاشة إلى أن قطبية المجسات معكوسة بالنسبة إلى اتجاه الجهد. أما في الجهد المتردد، فلا تُستخدم القطبية بالطريقة نفسها.
3. تحديد نطاق القياس المناسب
إذا كان جهازك لا يختار النطاق تلقائياً، فحدد نطاقاً أعلى من الجهد المتوقع. ويساعد ذلك على تجنب تجاوز نطاق القياس المتاح.
| مصدر الجهد | وضع القياس | مثال على النطاق اليدوي |
|---|---|---|
| بطارية 1.5 فولت | DC | نطاق 2V أو 20V، إذا توفر |
| بطارية سيارة 12 فولت | DC | نطاق 20V، إذا توفر |
| مصدر 120 فولت | AC | نطاق أعلى من 120V |
| مصدر 230 فولت | AC | نطاق أعلى من 230V |
تختلف نطاقات القياس من جهاز إلى آخر. لذلك، راجع دليل الملتيميتر قبل اختيار النطاق، ولا تستخدم نطاقاً أقل من الجهد المتوقع.
أما إذا كان الجهاز يدعم الاختيار التلقائي للنطاق (Auto-ranging)، فيمكنك اختيار وضع الجهد المناسب وترك الجهاز يحدد النطاق الملائم.
يمكنك تطبيق هذه الخطوات عملياً من خلال دليل قياس جهد بطارية السيارة بالملتيميتر والتعرف على دلالات القراءة.
4. توصيل المجسات بنقاط القياس
بعد اختيار وضع القياس والنطاق المناسب، ضع المجسين على النقطتين المطلوب قياس فرق الجهد بينهما، مع تجنب ملامسة الأجزاء المعدنية للمجسات.
على سبيل المثال، عند قياس بطارية مستمرة، ضع المجس الأحمر على الطرف الموجب (+)، والأسود على الطرف السالب (−).
أما عند قياس جهد شبكة كهربائية، فلا تعتمد على هذه الطريقة وحدها؛ إذ تختلف إجراءات القياس الآمن بحسب نوع المقبس ومعاييره وتصنيف الجهاز. ولا تُجرِ قياسات حية في المقابس أو اللوحات الكهربائية إذا لم تكن مؤهلاً لذلك.
5. قراءة قيمة الجهد على الشاشة
بعد توصيل المجسات بصورة صحيحة، اقرأ قيمة الجهد الظاهرة على شاشة الجهاز. وتظهر القراءة في الملتيميتر الرقمي عادةً بسرعة.
إذا ظهرت علامة السالب أثناء قياس الجهد المستمر، فتحقق من اتجاه المجسات إذا كنت تتوقع قراءة موجبة. كذلك، إذا ظهرت رسالة خطأ أو تجاوز للنطاق، فأوقف القياس وتحقق من الإعدادات قبل المتابعة.
6. إنهاء القياس بأمان
بعد الانتهاء، أبعد المجسات عن نقاط القياس بطريقة آمنة. وفي القياسات التي تتطلب التعامل مع دوائر حية، اتبع إجراء الفصل المناسب لطبيعة الدائرة؛ فلا تلمس الأجزاء المكشوفة ولا تغيّر وضع الجهاز أثناء اتصال المجسات بمصدر خطر إلا إذا نص دليل الجهاز وإجراء العمل على ذلك.
بعد ذلك، أعد محدد القياس إلى وضع مناسب أو أطفئ الجهاز، وتحقق من فصل المجسات وتخزينها بصورة سليمة.
أمثلة على قراءات الجهد الشائعة
تساعدك القيم التقريبية التالية على تكوين فكرة أولية عن قراءات بعض المصادر، لكنها لا تغني عن الرجوع إلى مواصفات البطارية أو مصدر التغذية.
| المصدر | قراءة تقريبية متوقعة | نوع الجهد |
|---|---|---|
| بطارية AA أو AAA قلوية جديدة | نحو 1.5 إلى 1.6 فولت | مستمر DC |
| بطارية 9 فولت | قرابة 9 فولت عند الحالة الاسمية | مستمر DC |
| بطارية سيارة 12 فولت بعد الاستقرار | نحو 12.6 فولت عند شحنها جيداً وفي ظروف مناسبة | مستمر DC |
| شبكة كهربائية اسمية 120 فولت | نحو 110 إلى 125 فولت في بعض الأنظمة | متردد AC |
| شبكة كهربائية اسمية 230 فولت | نحو 220 إلى 240 فولت في بعض الأنظمة | متردد AC |
قد تختلف القراءة الفعلية بحسب حالة البطارية والحمل وجودة مصدر التغذية والظروف التشغيلية. لذلك، لا تعتمد على هذه القيم وحدها للحكم النهائي على سلامة النظام.
أخطاء شائعة عند قياس الجهد بالملتيميتر
يقع بعض المستخدمين في أخطاء قد تؤدي إلى قراءة غير صحيحة أو تلف الجهاز. ولتجنب ذلك، انتبه إلى النقاط التالية:
- توصيل السلك الأحمر بمدخل التيار: تحقق دائماً من وجوده في مدخل الجهد قبل القياس؛ فقد يؤدي توصيل الجهاز بهذه الطريقة عبر مصدر الجهد إلى قصر كهربائي خطير.
- اختيار وضع AC بدلاً من DC أو العكس: طابق نوع القياس مع المصدر.
- اختيار نطاق منخفض جداً: استخدم نطاقاً أعلى من الجهد المتوقع عند الحاجة إلى الاختيار اليدوي.
- ملامسة المجسات لبعضها: تجنب تلامس الأطراف المعدنية أو انزلاقها إلى نقاط غير مقصودة.
- استخدام جهاز غير مناسب: لا تقس الجهد في دائرة ذات طاقة عالية باستخدام جهاز أو مجسات لا تحمل التصنيف المطلوب.
- البدء بمصادر خطرة: تعلّم أولاً على بطارية منخفضة الجهد، ثم انتقل إلى تطبيقات أخرى ضمن حدود خبرتك وتجهيزات السلامة المتاحة.
نصيحة عملية للمبتدئين
إذا كنت تتعلم استخدام الملتيميتر للمرة الأولى، فابدأ ببطارية صغيرة. اختر وضع الجهد المستمر، ثم ضع المجس الأحمر على الطرف الموجب والأسود على الطرف السالب، واقرأ القيمة الظاهرة على الشاشة.
بعد ذلك، قارن القراءة بالجهد الاسمي للبطارية، مع مراعاة أن الجهد الفعلي قد يختلف بحسب حالتها. وتدرّب على اختيار الوضع الصحيح قبل الانتقال إلى أي قياس أكثر تعقيداً.
الخلاصة
لقياس الجهد الكهربائي بالملتيميتر، اختر وضع الجهد المستمر أو المتردد وفقاً للمصدر، ثم صِل المجس الأسود بمدخل COM والأحمر بمدخل الجهد. بعد ذلك، قِس فرق الجهد بين النقطتين دون قطع الدائرة، مع مراعاة نطاق القياس وتصنيف الجهاز وإرشادات السلامة.
سؤال للتفاعل: عند قياس بطارية 12 فولت، أي وضع تختار في الملتيميتر: الجهد المستمر (DC) أم الجهد المتردد (AC)؟ ولماذا؟
