توجد الدوائر الإلكترونية في معظم الأجهزة التي نستخدمها يوميًا، من شواحن الهواتف وأجهزة التكييف إلى الحواسيب والهواتف الذكية. وعلى الرغم من اختلاف وظائفها، فإنها تعتمد على مجموعة من المكونات التي تتحكم في الجهد والتيار والإشارات الكهربائية.
فما هي الدائرة الإلكترونية؟ وكيف تعمل مكوناتها؟ وما الفرق بين المقاومة والمكثف والملف والترانزستور والدايود؟
في هذا المقال سنتعرف على الدائرة الإلكترونية ومكوناتها الأساسية، ونوضح وظيفة كل عنصر وطريقة تفاعله مع العناصر الأخرى. كما سنتعرف على الدوائر التناظرية والرقمية، مع أمثلة بسيطة تساعد على فهم طريقة عملها.

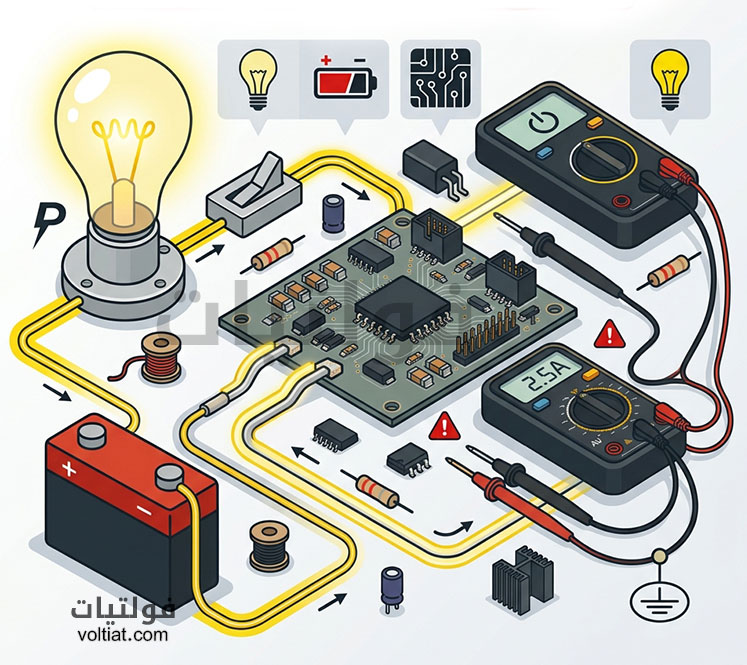

ما هي الدائرة الإلكترونية وكيف تعمل؟
الدائرة الإلكترونية هي مجموعة من المكونات الكهربائية والإلكترونية المترابطة، تعمل معًا للتحكم في الطاقة الكهربائية أو الإشارات ومعالجتها وتنفيذ وظيفة محددة.
تحتاج الدائرة عادةً إلى مصدر للطاقة، مثل البطارية أو وحدة تزويد الطاقة. ويوفر المصدر فرق جهد يسمح بمرور التيار في المسارات الموصلة، ثم تتفاعل المكونات مع هذا التيار وفق خصائصها.
قد تستخدم الدائرة الإلكترونية لتضخيم الإشارات، أو تبديلها، أو ترشيحها، أو تخزين الطاقة، أو تحويلها، أو تنفيذ العمليات المنطقية والحسابية. لذلك نجدها في أجهزة الاتصالات والحواسيب وأنظمة التحكم ومزودات الطاقة وأجهزة الاستشعار.
ويعتمد تحليل الدوائر على مجموعة من القواعد الأساسية، أهمها قانون أوم وقانونا كيرشوف للتيار والجهد.
كيف تعمل الدائرة الإلكترونية خطوة بخطوة؟
يمكن تبسيط طريقة عمل الدائرة في عدة مراحل:
- يوفر مصدر الطاقة فرق الجهد اللازم لتشغيل الدائرة.
- يسمح فرق الجهد بمرور التيار في المسارات المناسبة.
- تتحكم المكونات في الجهد أو التيار أو الإشارات حسب وظيفتها.
- تعالج الدائرة الطاقة أو الإشارة وفق تصميمها.
- ينتج الخرج المطلوب، مثل الضوء أو الصوت أو الحركة أو البيانات.
ولا تعمل جميع الدوائر بالطريقة نفسها؛ فبعضها يتعامل مع الطاقة، بينما يركز بعضها الآخر على معالجة الإشارات أو تنفيذ العمليات المنطقية.
ما أهم الكميات الكهربائية في الدائرة الإلكترونية؟
لفهم عناصر الدائرة الإلكترونية وطريقة عملها، يجب أولًا معرفة الكميات الكهربائية الأساسية التي تصف سلوكها.
الجهد الكهربائي
الجهد (V) هو فرق الجهد الكهربائي بين نقطتين، وهو الذي يوفر الظروف اللازمة لحركة الشحنات داخل الدائرة.
تقاس قيمة الجهد بوحدة الفولت (V).
التيار الكهربائي
التيار (I) هو معدل تدفق الشحنة الكهربائية عبر نقطة في الدائرة.
تقاس شدة التيار بوحدة الأمبير (A). وفي تحليل الدوائر نستخدم عادةً اتجاه التيار الاصطلاحي من الجهد الأعلى إلى الجهد الأقل في الدائرة الخارجية.
أما حركة الإلكترونات في الموصلات المعدنية فتكون في الاتجاه المعاكس للتيار الاصطلاحي.
المقاومة الكهربائية
المقاومة (R) هي خاصية تحد من مرور التيار في العنصر.
تقاس المقاومة بوحدة الأوم (Ω)، وترتبط بالجهد والتيار وفق قانون أوم:
V = I × R
وتسبب المقاومة هبوطًا في الجهد عند مرور التيار خلالها، كما تبدد جزءًا من الطاقة الكهربائية على شكل حرارة.
القدرة الكهربائية
القدرة (P) هي معدل انتقال أو تحويل الطاقة الكهربائية.
يمكن حساب القدرة في المقاومة باستخدام العلاقات التالية:
P = V × I
P = I² × R.
P = V² ÷ R
تقاس القدرة بوحدة الواط (W). ويمكنك التوسع في المفهوم من خلال مقال ما هي القدرة الكهربائية.
الشحنة والطاقة
الشحنة الكهربائية (Q) تمثل كمية الكهرباء، بينما تعبر الطاقة عن القدرة على إنجاز شغل أو إحداث تغير في النظام.
وترتبط هذه المفاهيم مباشرة بالمكثفات والملفات، لأن المكثف يخزن الطاقة في مجال كهربائي، بينما يخزن الملف الطاقة في مجال مغناطيسي.
ما مكونات الدائرة الإلكترونية؟
تتكون الدائرة الإلكترونية من أنواع مختلفة من العناصر، ويمكن تقسيم المكونات الأساسية بصورة مبسطة إلى مكونات سلبية ومكونات نشطة.
المكونات السلبية لا توفر كسبًا للطاقة أو الإشارة، بينما تستطيع المكونات النشطة التحكم في الإشارات والطاقة، وقد توفر تضخيمًا أو تبديلًا.
ما هي المكونات السلبية؟
المكونات السلبية هي عناصر لا توفر كسبًا للطاقة أو الإشارة. ومن أشهرها المقاومات والمكثفات والملفات والمحولات.
المقاومات Resistors
تستخدم المقاومة لتحديد التيار وإحداث هبوط في الجهد والتحكم في مستويات الإشارات داخل الدائرة.
وتصنع المقاومات من مواد وتقنيات مختلفة، مثل الأغشية المعدنية والأغشية السميكة والرقيقة والمقاومات السلكية.
في النموذج المثالي، تتناسب قيمة الجهد عبر المقاومة طرديًا مع التيار المار فيها وفق قانون أوم.
ومن أهم استخدامات المقاومات:
- تحديد التيار.
- تقسيم الجهد.
- ضبط نقاط التحييز في الدوائر.
- إنشاء مسارات Pull-up وPull-down.
- تحديد ثوابت الزمن مع المكثفات.
- حماية بعض المكونات من التيار الزائد.
ولمعرفة المزيد عن هذا العنصر، يمكنك قراءة مقال المقاومة الكهربائية وعلاقتها بقانون أوم.
وتوجد أيضًا مقاومات متغيرة، مثل مقياس الجهد Potentiometer والريوستات Rheostat، وتسمح هذه العناصر بتغيير قيمة المقاومة حسب التطبيق.
المكثفات Capacitors
المكثف عنصر يخزن الطاقة في مجال كهربائي بين موصلين يفصل بينهما عازل كهربائي.
وتعرف السعة الكهربائية بالعلاقة:
C = Q ÷ V
وتقاس السعة بوحدة الفاراد (F).
يؤدي المكثف دورًا مختلفًا حسب نوع الإشارة وترددها. ففي حالة التيار المستمر، يتوقف التيار خلاله في الحالة المستقرة بعد اكتمال الشحن، ولذلك يمكن تمثيله كدائرة مفتوحة في هذه الحالة.
أما مع الإشارات المتغيرة، فتقل ممانعته كلما زاد التردد وفق العلاقة:
Xc = 1 ÷ (2πfC)
ومن أهم استخدامات المكثفات:
- ترشيح الإشارات.
- تنعيم جهد التغذية.
- فصل إشارات التيار المتردد عن مكونات التيار المستمر.
- فصل التغذية عن دوائر أخرى Decoupling.
- تخزين الطاقة.
- دوائر التوقيت.
- دوائر الرنين.
ومن أشهر أنواعها المكثفات السيراميكية والإلكتروليتية والغشائية والتنتالوم والمكثفات الفائقة. ويمكنك التعرف على خصائصها من خلال مقال أنواع المكثفات.
ويجب الانتباه إلى القطبية عند استخدام المكثفات المستقطبة، مثل كثير من المكثفات الإلكتروليتية.
الملفات أو المحاثات Inductors
الملف عنصر يخزن الطاقة في مجال مغناطيسي يتكون نتيجة مرور التيار خلاله.
تقاس المحاثة بالهنري (H).
يقاوم الملف التغير في التيار، ولذلك تختلف استجابته حسب تردد الإشارة. وتعرف ممانعته الحثية بالعلاقة:
XL = 2πfL
في الحالة المستقرة، يسمح الملف المثالي بمرور التيار المستمر، بينما تزداد ممانعته أمام التيارات المتغيرة مع ارتفاع التردد.
تستخدم الملفات في:
- دوائر الترشيح.
- دوائر الرنين.
- مزودات الطاقة ذات نمط التبديل SMPS.
- ملفات الخنق Chokes.
- تخزين الطاقة في بعض دوائر القدرة.
أما الملفات الحقيقية، فتحتوي على مقاومة وفقد في الطاقة، كما قد تظهر فيها سعة طفيلية تؤثر في أدائها عند الترددات المرتفعة.
المحولات Transformers
المحول جهاز يتكون عادةً من ملفين أو أكثر مقترنين مغناطيسيًا.
يستخدم المحول لنقل الطاقة أو الإشارات بين دوائر التيار المتردد، ويمكنه رفع الجهد أو خفضه وفق نسبة عدد اللفات.
كما يوفر المحول التقليدي عزلًا جلفانيًا بين الدوائر عند تصميمه لهذا الغرض.
يعتمد عمل المحول على تغير المجال المغناطيسي، ولذلك لا يعمل مع جهد مستمر ثابت بالطريقة نفسها التي يعمل بها مع التيار المتردد.
ما هي المكونات النشطة؟
المكونات النشطة هي عناصر تستطيع التحكم في التيار أو الجهد أو الإشارات، ويمكن لبعضها توفير كسب أو استخدامه في عمليات التبديل.
ومن أهمها الثنائيات والترانزستورات والدوائر المتكاملة.
الثنائيات Diodes
الثنائي عنصر شبه موصل يعتمد عادةً على وصلة PN، ويسمح بمرور التيار بسهولة أكبر في اتجاه الانحياز الأمامي، بينما يمنع التيار في الاتجاه المعاكس ضمن حدود تشغيله.
ويعتمد هبوط الجهد الأمامي على نوع الثنائي والتيار ودرجة الحرارة وظروف التشغيل. لذلك لا توجد قيمة ثابتة تصلح لجميع أنواع الثنائيات.
فعلى سبيل المثال، قد يكون هبوط الجهد في الثنائي السيليكوني التقليدي في حدود 0.6 إلى 0.7 فولت في ظروف معينة، بينما يكون عادةً أقل في كثير من ثنائيات شوتكي.
ومن أشهر أنواع الثنائيات:
- ثنائيات التقويم.
- ثنائيات الإشارة.
- ثنائيات زينر.
- ثنائيات شوتكي.
- الثنائيات الباعثة للضوء LED.
- الثنائيات الضوئية Photodiodes.
- ثنائيات فاراكتور Varactor.
وتستخدم الثنائيات في التقويم والحماية والتبديل وتنظيم الجهد وإصدار الضوء وكشفه.

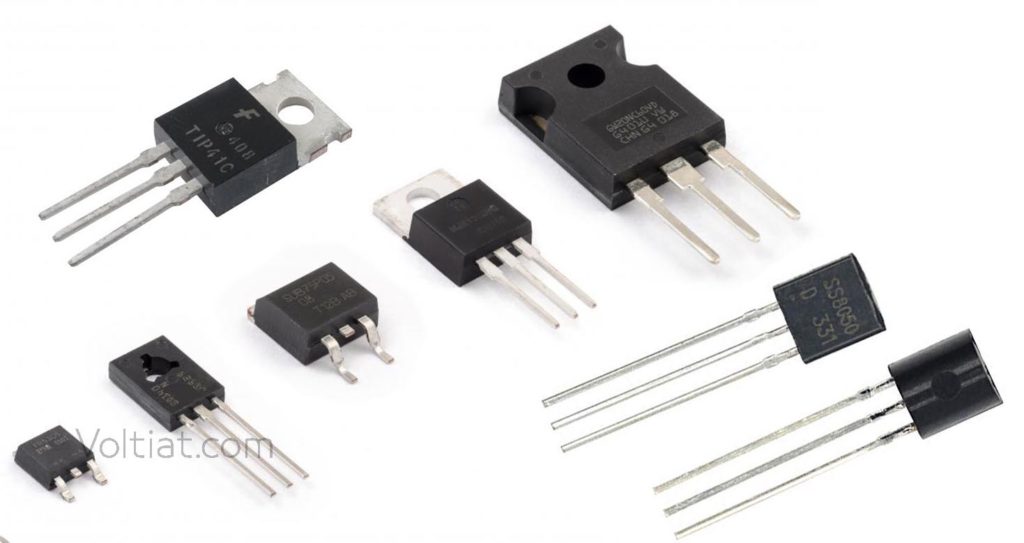

الترانزستورات Transistors
الترانزستور من أهم المكونات النشطة في الدائرة الإلكترونية الحديثة.
يمكن استخدامه كمكبر للإشارة أو كمفتاح إلكتروني أو للتحكم في التيار والجهد.
وتنقسم الترانزستورات بصورة عامة إلى عائلتين رئيسيتين:
- ترانزستورات الوصلة ثنائية القطب BJT.
- ترانزستورات تأثير المجال FET.
لمزيد من التفاصيل حول مبدأ عمله، يمكنك الاطلاع على مقال ما هو الترانزستور وكيف يعمل؟.
ترانزستورات BJT
تتوفر ترانزستورات BJT بنوعي NPN وPNP.
يمكن لتيار القاعدة أن يتحكم في تيار المجمع ضمن ظروف التشغيل المناسبة. ويعبر معامل التكبير β أو hFE عن العلاقة بين تيار المجمع وتيار القاعدة في ظروف محددة.
وتعمل BJT في مناطق مختلفة، من أبرزها:
- القطع: يكون الترانزستور في حالة إيقاف.
- المنطقة الفعالة: تستخدم عادةً في التضخيم.
- التشبع: يستخدم عادةً في التبديل.
ترانزستورات FET وMOSFET
ترانزستورات تأثير المجال FET هي عناصر يتحكم الجهد فيها في سلوك القناة الموصلة.
ويعد MOSFET من أكثر أنواعها استخدامًا في الإلكترونيات الحديثة. يتحكم جهد البوابة في القناة بين المصرف والمصدر، وتتميز البوابة بممانعة دخل عالية جدًا في الحالة الساكنة.
تتوفر MOSFETs بقنوات N وقنوات P، كما توجد بنمطي التحسين والاستنزاف.
وتستخدم MOSFETs في:
- مفاتيح القدرة.
- مزودات الطاقة.
- دوائر التحكم.
- المضخمات.
- الدوائر الرقمية.
- أنظمة إدارة الطاقة.
أما JFET فهو نوع آخر من ترانزستورات تأثير المجال، ويعتمد التحكم فيه على الوصلة والجهد المطبق عليها.
ما هي الدوائر المتكاملة IC؟
الدائرة المتكاملة IC هي شريحة إلكترونية تحتوي على عدد كبير من المكونات المترابطة داخلها.
وقد تضم هذه المكونات ترانزستورات ومقاومات ومكثفات وعناصر أخرى، حسب نوع الدائرة ووظيفتها.
وتتراوح الدوائر المتكاملة من دوائر بسيطة، مثل بعض منظمات الجهد والمضخمات، إلى شرائح معقدة تحتوي على ملايين أو مليارات الترانزستورات، مثل المعالجات ووحدات التحكم الدقيقة.
لذلك تعد الدوائر المتكاملة من أهم أسباب انتشار الأنظمة الإلكترونية الحديثة وصغر حجمها.
كيف تتفاعل مكونات الدائرة الإلكترونية؟
لا تعمل المكونات بصورة منفردة في معظم التطبيقات، بل تتفاعل ضمن شبكة تحقق وظيفة محددة.
التوصيل على التوالي
عند توصيل العناصر على التوالي، يمر التيار نفسه عبر العناصر المتصلة في المسار نفسه، بينما يتوزع الجهد بينها.
وتستخدم هذه الطريقة في كثير من دوائر تحديد التيار وتقسيم الجهد.
التوصيل على التوازي
عند توصيل العناصر على التوازي، يكون الجهد نفسه تقريبًا على الفروع المتصلة بين النقطتين نفسيهما، بينما يتوزع التيار بينها.
وتستخدم هذه الطريقة عندما تحتاج عدة فروع إلى العمل على جهد مشترك.
دوائر RC وRL وRLC
تجمع دوائر RC وRL وRLC بين المقاومة والمكثف والملف لتحقيق وظائف مختلفة.
وتستخدم هذه الدوائر في:
- الترشيح.
- التوقيت.
- الاستجابة العابرة.
- التذبذب.
- الرنين.
- معالجة الإشارات.
وتظهر فيها ثوابت زمنية تعتمد على قيم المكونات، مثل ثابت الزمن في دائرة RC:
τ = R × C
مقسمات الجهد والتيار
تستخدم شبكة من المقاومات لتوزيع الجهد أو التيار بطريقة يمكن التحكم فيها.
ويعد مقسم الجهد من أبسط الأمثلة، حيث يمكن الحصول على جهد أقل من جهد المصدر باستخدام مقاومتين أو أكثر وفق قيم محددة.
دوائر التغذية الراجعة
تستخدم التغذية الراجعة جزءًا من إشارة الخرج للتأثير في الدخل.
وتظهر هذه التقنية في المضخمات ومنظمات الجهد وأنظمة التحكم والمذبذبات، وتساعد في تحقيق خصائص محددة مثل الاستقرار أو ضبط الكسب.
ما الفرق بين الدائرة التناظرية والرقمية؟
تعالج الدوائر التناظرية إشارات تتغير بصورة مستمرة، مثل إشارات الصوت ودرجات الحرارة وبعض إشارات المستشعرات.
أما الدوائر الرقمية فتعتمد عادةً على مستويات محددة لتمثيل المعلومات، مثل المستويات المنطقية المرتبطة بالحالتين 0 و1.
الدوائر الرقمية
تستخدم الترانزستورات كمفاتيح إلكترونية لتنفيذ العمليات المنطقية.
ومن أشهر البوابات المنطقية:
- AND.
- OR.
- NOT.
- NAND.
- NOR.
- XOR.
وتستخدم هذه البوابات لبناء دوائر أكثر تعقيدًا، مثل القلابات والعدادات والذاكرة والمعالجات.
الدوائر التناظرية
تتعامل الدوائر التناظرية مع إشارات متغيرة باستمرار.
ومن أمثلتها:
- مضخمات الصوت.
- دوائر استقبال الإشارات.
- المرشحات.
- دوائر المستشعرات.
- بعض دوائر التحكم في الطاقة.
الدوائر المختلطة
تجمع الدوائر المختلطة بين المعالجة التناظرية والرقمية في النظام نفسه.
وتستخدم على نطاق واسع في الأجهزة الحديثة، خصوصًا عندما تحتاج الدائرة إلى قراءة إشارات حقيقية من البيئة ثم معالجتها رقميًا.
كيف تعمل مصادر الطاقة والتأريض في الدوائر؟
تحتاج كل دائرة إلكترونية إلى مصدر طاقة مناسب. ويمكن أن يكون المصدر بطارية أو وحدة تزويد بالطاقة أو خلية شمسية أو مصدرًا آخر.
وفي بعض الأنظمة، يبدأ مصدر الطاقة بالتيار المتردد ثم تستخدم المقومات ودوائر أخرى لتحويله إلى جهد مستمر مناسب للمكونات الإلكترونية.
أما Ground أو الأرضي، فقد يستخدم كنقطة مرجعية للجهد داخل الدائرة. ولا يعني ذلك بالضرورة أنه متصل بالأرض الفيزيائية، لأن معنى Ground يعتمد على تصميم النظام.
ومن المهم أيضًا التمييز بين Ground وبين Common؛ فقد يشتركان في بعض التطبيقات، لكنهما ليسا مصطلحين متطابقين في جميع الدوائر.
ما تأثير العناصر الطفيلية والضوضاء في الدائرة؟
الدائرة الحقيقية تختلف عن النموذج المثالي.
فالموصلات والمكونات تحتوي على خصائص طفيلية، مثل المقاومة والسعة والمحاثة. وتصبح هذه التأثيرات أكثر أهمية عند الترددات المرتفعة وسرعات التبديل العالية.
كما قد تتأثر الدوائر بالضوضاء والتغير في درجة الحرارة والتداخل الكهرومغناطيسي EMI.
لذلك يستخدم المصممون وسائل مختلفة لتحسين الأداء، مثل:
- مكثفات الفصل.
- المرشحات.
- الحماية من زيادة الجهد.
- التخطيط الجيد لمسارات لوحة الدائرة.
- التأريض المناسب.
- تقليل المسارات غير الضرورية.
- اختيار المكونات المناسبة للتردد والقدرة.
أمثلة بسيطة على الدوائر الإلكترونية
دائرة LED
تتكون دائرة LED البسيطة من مصدر الطاقة، ثم مقاومة تحديد التيار، ثم LED، ثم العودة إلى مصدر الطاقة.
تحدد المقاومة التيار المار في LED وتحميه من التيار الزائد، بينما يحول LED جزءًا من الطاقة الكهربائية إلى ضوء عند انحيازه أماميًا.
مرشح تمرير منخفض RC
يتكون أحد أشكال مرشح RC منخفض التمرير من مقاومة على التوالي مع الإشارة، ومكثف موصول من نقطة الخرج إلى المرجع.
يساعد هذا الترتيب على تمرير الترددات المنخفضة بدرجة أكبر، بينما يضعف الترددات الأعلى.
مضخم باعث مشترك
يستخدم مضخم الباعث المشترك ترانزستور BJT مع عناصر تحيز مناسبة، مثل مقاومات القاعدة والمجمع، وقد تضاف مكثفات اقتران وفصل حسب تصميم الدائرة.
يسمح هذا الترتيب باستخدام تغير صغير في إشارة الدخل للتحكم في تغير أكبر في إشارة الخرج ضمن منطقة التشغيل المناسبة.
أما عند استخدام MOSFET في ترتيب مشابه للتضخيم، فيسمى التكوين المصدر المشترك Common-Source، وليس الباعث المشترك.
بوابة NOT باستخدام MOSFET
يمكن استخدام ترانزستور MOSFET في دائرة عاكس منطقي بحيث يتغير الخرج إلى الحالة المقابلة للدخل.
وفي دوائر CMOS، تستخدم ترانزستورات من نوعي NMOS وPMOS معًا لتنفيذ البوابات المنطقية بكفاءة عالية.
ما الفرق بين الدائرة الكهربائية والدائرة الإلكترونية؟
توجد علاقة وثيقة بين الدائرة الكهربائية والدائرة الإلكترونية، لكن المصطلحين لا يعنيان الشيء نفسه دائمًا.
تركز بعض الدوائر الكهربائية على نقل الطاقة والتحكم فيها، مثل دوائر الإضاءة والمحركات والتوزيع الكهربائي.
أما الدوائر الإلكترونية فتستخدم عادةً عناصر شبه موصلة ومكونات أخرى للتحكم في الإشارات أو معالجة المعلومات أو إدارة الطاقة بدقة أكبر.
ولفهم الفرق بصورة أوسع، يمكنك قراءة مقال ما هي الإلكترونيات؟ وما الفرق بين الإلكترونيات والكهرباء؟.
ومع ذلك، توجد تطبيقات تجمع بين المفهومين، لذلك يعتمد الفرق الدقيق على طبيعة النظام ووظيفته.
الأسئلة الشائعة حول الدوائر الإلكترونية
الدائرة الإلكترونية هي مجموعة من المكونات المترابطة التي تتحكم في الطاقة الكهربائية أو الإشارات لتنفيذ وظيفة محددة، مثل التضخيم أو التبديل أو الترشيح أو معالجة البيانات.
تشمل المكونات الأساسية المقاومات والمكثفات والملفات والثنائيات والترانزستورات والدوائر المتكاملة، إضافةً إلى مصادر الطاقة والتوصيلات والعناصر الأخرى حسب تصميم الدائرة.
المكونات السلبية، مثل المقاومة والمكثف والملف، لا توفر كسبًا للطاقة أو الإشارة. أما المكونات النشطة، مثل الترانزستورات، فتستطيع التحكم في الإشارات والطاقة، ويمكن استخدامها في التضخيم والتبديل.
يمكن استخدام الترانزستور كمفتاح إلكتروني أو كمكبر للإشارة. ويعتمد أسلوب التحكم على نوع الترانزستور، مثل BJT أو MOSFET، وطريقة توصيله وظروف تشغيله.
تعالج الدائرة التناظرية إشارات تتغير بصورة مستمرة، بينما تعتمد الدائرة الرقمية عادةً على مستويات منطقية محددة لتمثيل البيانات وتنفيذ العمليات.
الخلاصة
تعتمد الدائرة الإلكترونية على مجموعة من المكونات التي تعمل معًا للتحكم في الطاقة أو الإشارات وتنفيذ وظيفة محددة. وتشمل هذه المكونات عناصر سلبية، مثل المقاومات والمكثفات والملفات، وعناصر نشطة، مثل الثنائيات والترانزستورات والدوائر المتكاملة.
يساعد فهم وظيفة كل مكون وطريقة تفاعله مع العناصر الأخرى على فهم الدوائر التناظرية والرقمية ودوائر القدرة والتحكم ومعالجة الإشارات.
ومن خلال هذه المبادئ الأساسية يمكن الانتقال تدريجيًا إلى فهم الدوائر الأكثر تعقيدًا، من شاحن الهاتف ومزود الطاقة إلى المتحكمات الدقيقة والمعالجات والأنظمة الإلكترونية الحديثة.
المصادر:
- The Art of Electronics (الطبعة الثالثة)
- Microelectronic Circuits (الطبعة الثامنة)
- Circuits and Electronics (6.002) – معهد ماساتشوستس للتكنولوجيا (MIT)
