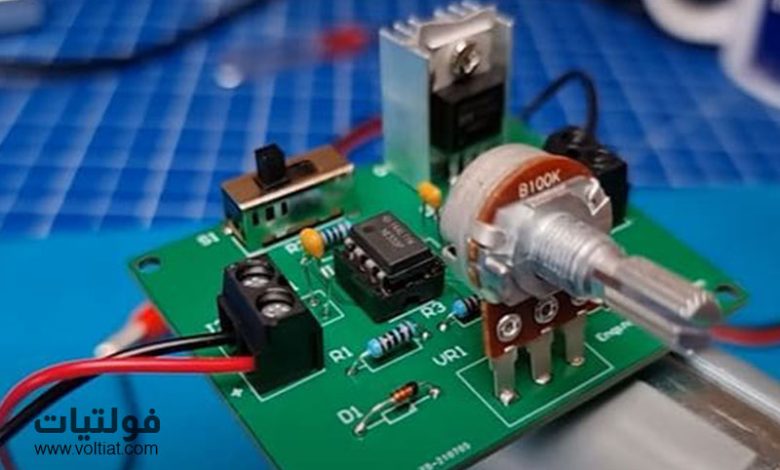

تعد وحدة تحكم سرعة محرك DC باستخدام PWM من أكثر الطرق شيوعًا للتحكم بسرعة المحركات الكهربائية بكفاءة عالية. تعتمد هذه التقنية على تغيير متوسط الجهد الذي يصل إلى المحرك من خلال تعديل عرض النبضة (PWM)، مما يسمح بالتحكم في سرعة الدوران مع تقليل فقد الطاقة.
في هذا المشروع، سنشرح كيفية تصميم دائرة تحكم بسيطة في سرعة محرك تيار مستمر باستخدام مؤقت NE555 وترانزستور MOSFET. سنتعرف على طريقة عمل الدائرة، ودور كل مكون، وكيفية تصميم لوحة دوائر مطبوعة (PCB) وتجميعها لاستخدامها مع محرك يعمل بجهد 12 فولت.
ما هي تقنية PWM وكيف تتحكم في سرعة المحرك؟
تعتمد تقنية تعديل عرض النبضة PWM (Pulse Width Modulation) على تشغيل وإيقاف الجهد الكهربائي بسرعة كبيرة خلال فترة زمنية محددة.
بدلًا من تزويد المحرك بجهد ثابت، تقوم دائرة PWM بإرسال نبضات كهربائية متتابعة. تحتوي كل دورة على:
- فترة تشغيل يصل خلالها الجهد إلى المحرك.
- فترة إيقاف ينقطع خلالها الجهد.
تُعرف نسبة زمن التشغيل إلى إجمالي زمن الدورة باسم نسبة التشغيل (Duty Cycle).
كلما زادت نسبة التشغيل، ارتفع متوسط الجهد الذي يصل إلى المحرك، وبالتالي تزداد سرعته.
أما عند تقليل نسبة التشغيل، ينخفض متوسط الجهد وتقل سرعة دوران المحرك.
مكونات دائرة التحكم في سرعة محرك DC
تتكون دائرة التحكم من عدة مكونات إلكترونية رئيسية تعمل معًا لإنشاء إشارة PWM والتحكم بالمحرك.
مؤقت NE555
يعد مؤقت 555 العنصر الأساسي في هذه الدائرة. وهو دائرة متكاملة تحتوي على مجموعة من المكونات الداخلية التي تسمح لها بتوليد إشارات زمنية مختلفة.
في هذا التصميم، يعمل المؤقت 555 كمولد لإشارة PWM يتم إرسالها إلى عنصر التحكم الرئيسي في المحرك.
يتميز هذا المؤقت بسهولة الاستخدام وتوفره، لذلك يُستخدم بكثرة في مشاريع التحكم الإلكترونية.
ترانزستور MOSFET للتحكم في تيار المحرك
لا يستطيع مؤقت 555 تشغيل المحرك مباشرة، لأن التيار الذي يمكنه توفيره محدود.
يستهلك المحرك المستخدم في هذا المشروع حوالي 1.4 أمبير عند جهد 12 فولت، بينما يستطيع مؤقت 555 التعامل مع تيار أقل بكثير.
لهذا السبب نستخدم ترانزستور MOSFET يعمل كمفتاح إلكتروني سريع.
في هذا التصميم نستخدم ترانزستور IRFZ24N بسبب:
- قدرته على تحمل التيار المطلوب.
- تحمله للجهد المستخدم.
- انخفاض مقاومة التوصيل الداخلية.
يتم توصيل المحرك بطرف المصرف (Drain)، بينما يوصل طرف المصدر (Source) بالأرضي.
عند تطبيق جهد على البوابة (Gate)، يسمح MOSFET بمرور التيار وتشغيل المحرك. وكلما تغيرت إشارة PWM على البوابة، تغيرت سرعة دوران المحرك.
حماية الدائرة باستخدام الصمام الثنائي
يحتوي محرك التيار المستمر على ملفات داخلية تعمل كعنصر حثي.
عند فصل التيار عن الملف، يحاول المجال المغناطيسي المخزن داخله المحافظة على تدفق التيار، مما يؤدي إلى ظهور جهد عكسي مرتفع قد يؤدي إلى تلف المكونات الإلكترونية.
لذلك نضيف صمامًا ثنائيًا للحماية يوفر مسارًا آمنًا للتيار العكسي.
يُستخدم في هذه الدائرة الصمام:1N4007
وهو قادر على تحمل النبضات الناتجة عن تشغيل وإيقاف المحرك.
دائرة تشغيل وإيقاف وحدة التحكم
لإمكانية تشغيل الدائرة وإيقافها بسهولة، نضيف مفتاحًا كهربائيًا إلى مدخل الطاقة.
يتم توصيل:
- الطرف الموجب لمصدر الطاقة بالمفتاح.
- خرج المفتاح بطرف المحرك.
- الطرف الآخر للمحرك بطرف Drain في MOSFET.
- الأرضي بالطرف السالب لمصدر الطاقة.
بهذا يصبح تشغيل وحدة التحكم بسيطًا من خلال مفتاح واحد.

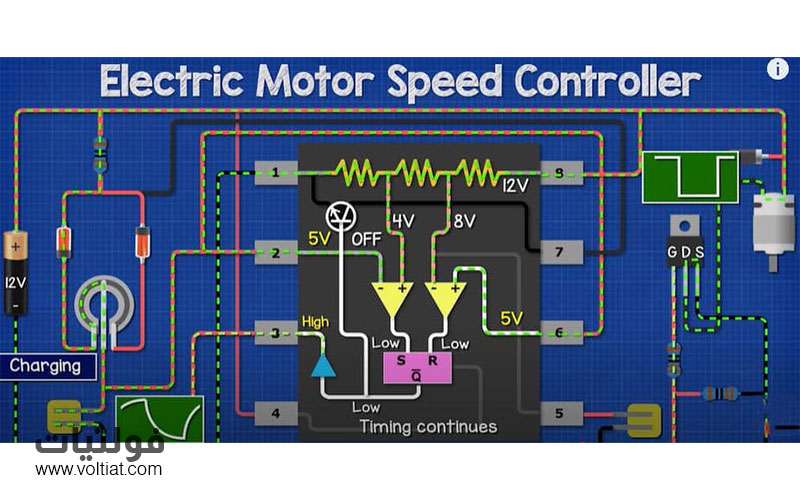

طريقة عمل مؤقت 555 داخل دائرة PWM
يحتوي مؤقت 555 داخليًا على:
- ثلاث مقاومات مرجعية.
- مقارنين للجهد.
- قلاب (Flip-Flop).
- ترانزستور تفريغ.
- عاكس للإشارة.
تعمل هذه المكونات معًا لإنشاء موجة مربعة يمكن استخدامها للتحكم في سرعة المحرك.
يتم توصيل الطرفين 2 و6 معًا، ثم ربطهما بمكثف التوقيت.
يقارن المؤقت جهد المكثف بمستويات مرجعية داخلية:
- عند وصول الجهد إلى مستوى منخفض، يبدأ المكثف بالشحن.
- عند وصوله إلى مستوى مرتفع، يبدأ بالتفريغ.
تتكرر هذه العملية باستمرار، مما يؤدي إلى توليد إشارة PWM من الطرف الثالث للمؤقت.
تصميم شبكة الشحن والتفريغ للتحكم في إشارة PWM
لإنشاء إشارة PWM قابلة للتعديل، نحتاج إلى التحكم في زمن شحن وتفريغ المكثف داخل دائرة مؤقت 555.
عند توصيل المكثف بمصدر الجهد مباشرة، فإنه يشحن بسرعة كبيرة. أما عند توصيله عبر مقاومة، فإن المقاومة تحدد سرعة الشحن. وكلما زادت قيمة المقاومة، احتاج المكثف إلى وقت أطول للوصول إلى الجهد المطلوب.
في هذه الدائرة نستخدم:
- مقاومة ثابتة بقيمة 1 كيلو أوم.
- مقياس جهد بقيمة 100 كيلو أوم للتحكم في سرعة المحرك.
- مكثف سيراميكي بسعة 10 نانو فاراد لتحديد تردد الإشارة.
يسمح مقياس الجهد بتغيير زمن الشحن والتفريغ، وبالتالي تغيير عرض النبضة الصادرة من مؤقت 555.
دور الثنائيات في التحكم بزمن PWM
لا نريد أن يكون زمن الشحن مساويًا لزمن التفريغ، لذلك نستخدم ثنائيين لإنشاء مسارين منفصلين للتيار.
يتم استخدام ثنائيين من نوع:
1N4148
حيث يسمح أحدهما بمرور التيار أثناء شحن المكثف، بينما يسمح الآخر بمروره أثناء التفريغ.
بهذه الطريقة يمكن تغيير نسبة التشغيل (Duty Cycle) مع الحفاظ على تردد مناسب لتشغيل المحرك بكفاءة.
يمر تيار صغير جدًا في هذه المرحلة، لذلك لا تحتاج الثنائيات إلى تحمل تيارات عالية.
كيفية عمل دورة الشحن والتفريغ داخل مؤقت 555
عند بدء تشغيل الدائرة، يبدأ المكثف بالشحن عبر المقاومة ومقياس الجهد.
خلال هذه المرحلة:
- يكون ترانزستور التفريغ الداخلي في حالة إيقاف.
- يرتفع جهد المكثف تدريجيًا.
- يخرج الطرف 3 من مؤقت 555 إشارة عالية.
عندما يصل جهد المكثف إلى الحد الأعلى، يقوم المؤقت بتغيير حالة القلاب الداخلي.
عندها:
- يعمل ترانزستور التفريغ.
- يبدأ المكثف بتفريغ شحنته.
- يتحول خرج الطرف 3 إلى مستوى منخفض.
يستمر التفريغ حتى يصل جهد المكثف إلى الحد الأدنى، ثم تبدأ الدورة من جديد.
تتكرر العملية آلاف المرات في الثانية، مما يؤدي إلى إنشاء إشارة PWM تستخدم للتحكم في سرعة المحرك.
حساب تردد إشارة PWM
يعتمد تردد دائرة PWM على قيم المقاومات والمكثف المستخدم في دائرة التوقيت.
في هذا التصميم:
- قيمة المكثف = 10 نانو فاراد.
- قيمة مقياس الجهد في المنتصف تقريبًا = 50 كيلو أوم.
يكون زمن الشحن:
حوالي 0.35 مللي ثانية
أما زمن التفريغ:
حوالي 0.34 مللي ثانية
إذن زمن الدورة الكاملة:
0.35 + 0.34 = 0.69 مللي ثانية
ويحسب التردد من خلال:
التردد = 1 ÷ زمن الدورة
والنتيجة:
حوالي 1428 هرتز
أما نسبة التشغيل فتبلغ تقريبًا:
50%
عند وضع مقياس الجهد في المنتصف.
لماذا نستخدم ترددًا مرتفعًا في دائرة PWM؟
يعمل محرك التيار المستمر بكفاءة أفضل عند استخدام تردد PWM مرتفع نسبيًا.
إذا استخدمنا مكثفًا ذا قيمة كبيرة، سينخفض تردد الإشارة بشكل كبير، وقد يبدأ المحرك بالاهتزاز بدل الدوران بسلاسة.
على سبيل المثال:
استخدام مكثف بسعة 100 ميكروفاراد سيؤدي إلى انخفاض التردد إلى حوالي 0.14 هرتز، مما يجعل دورة التشغيل تستغرق عدة ثوانٍ.
أما استخدام مكثف 10 نانو فاراد فيوفر ترددًا مناسبًا للتحكم السلس بسرعة المحرك.
إضافة مكثف جهد التحكم وإعادة الضبط
يحتوي مؤقت 555 على طرف يسمى جهد التحكم (Control Voltage).
لا نحتاج إلى استخدام هذا الطرف في هذه الدائرة، لذلك يتم توصيله بالأرضي عبر مكثف خزفي بقيمة:
0.1 ميكروفاراد
وظيفة هذا المكثف:
- تقليل التشويش الكهربائي.
- منع تغير الجهد غير المرغوب.
- تحسين استقرار عمل المؤقت.
أما طرف إعادة الضبط (Reset)، فيتم توصيله بالقطب الموجب لمصدر الطاقة حتى يبقى المؤقت فعالًا باستمرار.
اختبار النموذج الأولي للدائرة
قبل تصنيع لوحة PCB، يُفضل اختبار التصميم على لوحة تجارب (Breadboard).
يتم توصيل:
- مصدر طاقة 12 فولت.
- المحرك الكهربائي.
- دائرة PWM.
بعد تشغيل الدائرة، يمكن تغيير سرعة المحرك من خلال تدوير مقياس الجهد.
عند تغيير قيمة المقاومة المتغيرة، يتغير عرض النبضات الخارجة من مؤقت 555، وبالتالي تتغير سرعة دوران المحرك.
إذا استجاب المحرك بشكل صحيح، يمكن الانتقال إلى مرحلة تصميم لوحة الدوائر المطبوعة.
تصميم لوحة PCB لدائرة التحكم في سرعة المحرك
بعد التأكد من عمل الدائرة، تبدأ مرحلة تحويل المخطط الإلكتروني إلى لوحة دوائر مطبوعة احترافية.
في هذا المشروع يتم استخدام برنامج:
Altium Designer
لتصميم المخطط الكهربائي وإنشاء ملف PCB.
تبدأ العملية بالخطوات التالية:
- إنشاء مشروع جديد.
- رسم المخطط الإلكتروني.
- إضافة المكونات المطلوبة.
- تحديد أماكن القطع على اللوحة.
- رسم مسارات التوصيل.
- إنشاء ملفات Gerber الخاصة بالتصنيع.
إضافة المكونات إلى مشروع PCB
يتم البحث عن كل مكون داخل مكتبة البرنامج.
على سبيل المثال:
- مؤقت 555.
- ترانزستور IRFZ24N.
- المقاومات.
- المكثفات.
- الثنائيات.
- أطراف التوصيل.
يمكن إدخال رقم القطعة من قاعدة بيانات الموردين، ثم إضافتها مباشرة إلى التصميم.
بعد الانتهاء من إضافة جميع المكونات، يتم نقلها إلى مساحة تصميم اللوحة وترتيبها بطريقة مناسبة.
اختيار ترتيب المكونات على اللوحة
يؤثر ترتيب المكونات على جودة وأداء دائرة التحكم.
يفضل وضع:
- مؤقت 555 بعيدًا عن مصادر الضوضاء.
- MOSFET قريبًا من المحرك لتقليل فقد الطاقة.
- المكثفات قريبة من أطراف التغذية.
- مسارات الطاقة بشكل مستقيم وقصير.
كما يجب مراعاة وجود مساحة كافية للحام وتركيب المكونات.
رسم مسارات PCB وإنهاء تصميم لوحة الدائرة
بعد ترتيب جميع المكونات داخل تصميم لوحة الدوائر المطبوعة، نبدأ مرحلة رسم المسارات الكهربائية التي تربط بين العناصر المختلفة.
يجب الانتباه إلى أن بعض المسارات ستمر فيها تيارات أعلى، خصوصًا المسارات المتصلة بالمحرك ومصدر الطاقة. لذلك نزيد عرض هذه المسارات لتقليل المقاومة وتحسين أداء الدائرة.
في هذا التصميم، يُعد عرض مسار يبلغ حوالي 1 مم مناسبًا لخطوط الطاقة التي تحمل تيار المحرك.
بعد الانتهاء من رسم المسارات، نراجع التصميم للتأكد من:
- عدم وجود تقاطعات غير صحيحة بين المسارات.
- اتصال جميع المكونات حسب المخطط.
- وجود مسافات أمان مناسبة بين الخطوط.
- صحة أقطاب المكونات مثل الثنائيات والمكثفات.
بعد المراجعة النهائية، نضيف منطقة النحاس الأرضية (Ground Plane) لتحسين استقرار الدائرة وتقليل التشويش الكهربائي.
ثم نقوم بتصدير ملفات Gerber، وهي الملفات القياسية المستخدمة لإنتاج لوحات الدوائر المطبوعة.
تصنيع لوحة الدوائر المطبوعة PCB
بعد تجهيز ملفات التصنيع، تصبح اللوحة جاهزة للإنتاج. يمكن إرسال ملفات Gerber إلى شركات تصنيع لوحات الدوائر المطبوعة، حيث تقوم الشركة بتحويل التصميم الرقمي إلى لوحة إلكترونية جاهزة للاستخدام.
تبدأ عملية التصنيع عادةً من خلال:
- رفع ملف Gerber الخاص باللوحة.
- مراجعة معاينة التصميم.
- اختيار مواصفات اللوحة المناسبة.
- تحديد عدد الطبقات وسماكة اللوحة.
- إرسال الطلب للتصنيع.
بعد اكتمال التصنيع، تصل لوحة PCB جاهزة لتركيب المكونات الإلكترونية.
لحام مكونات دائرة التحكم في سرعة المحرك
بعد استلام لوحة الدائرة، تبدأ مرحلة تركيب المكونات.
يفضل البدء بالمكونات الصغيرة ثم الانتقال إلى المكونات الأكبر.
ترتيب اللحام المقترح:
- المقاومات.
- الثنائيات.
- المكثفات.
- حامل مؤقت 555.
- مقياس الجهد.
- MOSFET.
- أطراف التوصيل.
استخدام حامل خاص لمؤقت 555 يعد خيارًا جيدًا، لأنه:
- يحمي الشريحة من حرارة اللحام.
- يسمح باستبدالها بسهولة عند الحاجة.
- يقلل خطر تلف المكون أثناء التجميع.
بعد تثبيت جميع القطع، يتم فحص نقاط اللحام والتأكد من عدم وجود توصيلات غير مرغوبة بين المسارات.
توصيل المحرك ومصدر الطاقة
بعد الانتهاء من تجميع لوحة الدائرة، نقوم بتوصيل المكونات الخارجية.
توصيلات الدائرة الأساسية:
- مصدر الطاقة 12 فولت إلى مدخل التغذية.
- المحرك إلى أطراف الخرج.
- الطرف السالب لمصدر الطاقة إلى الأرضي.
- مقياس الجهد للتحكم في سرعة المحرك.
عند تشغيل الدائرة، يبدأ مؤقت 555 بإنتاج إشارة PWM.
تنتقل هذه الإشارة إلى بوابة MOSFET، الذي يعمل كمفتاح سريع للتحكم في التيار الواصل إلى المحرك.
اختبار وحدة تحكم سرعة محرك DC باستخدام PWM
بعد توصيل المحرك ومصدر الطاقة، يتم تشغيل الدائرة واختبار الأداء.
عند تدوير مقياس الجهد:
- تتغير نسبة التشغيل لإشارة PWM.
- يتغير متوسط الجهد الواصل إلى المحرك.
- تتغير سرعة دوران المحرك.
عند زيادة عرض النبضة، يحصل المحرك على طاقة أكبر وتزداد سرعته.
وعند تقليل عرض النبضة، تنخفض الطاقة الواصلة إليه وتقل سرعة الدوران.
بهذه الطريقة نحصل على تحكم سلس وفعال في سرعة محرك التيار المستمر.
مميزات دائرة التحكم باستخدام PWM ومؤقت 555
توفر هذه الدائرة عدة مزايا، منها:
- تصميم بسيط وسهل التنفيذ.
- تكلفة منخفضة مقارنة بوحدات التحكم الجاهزة.
- كفاءة عالية في استهلاك الطاقة.
- إمكانية التحكم بسرعة المحرك بسهولة.
- إمكانية تطويرها لاحقًا لتناسب محركات أكبر.
كما يمكن تعديل التصميم باستخدام MOSFET أكثر قدرة أو تغيير قيم المكونات للحصول على ترددات ونطاقات تحكم مختلفة.
أخطاء يجب تجنبها عند تصميم دائرة PWM للمحركات
عند بناء دائرة تحكم سرعة محرك DC، يجب الانتباه إلى بعض النقاط المهمة:
اختيار MOSFET غير مناسب
يجب اختيار ترانزستور يتحمل:
- جهد التشغيل.
- تيار المحرك.
- الحرارة الناتجة أثناء التشغيل.
اختيار عنصر ضعيف قد يؤدي إلى انخفاض الأداء أو تلف المكون.
إهمال حماية المحرك
المحركات الحثية تولد جهدًا عكسيًا عند الإيقاف، لذلك يجب دائمًا استخدام صمام حماية مناسب.
إزالة الصمام الثنائي قد تعرض مؤقت 555 وباقي المكونات للتلف.
استخدام تردد PWM منخفض جدًا
التردد المنخفض قد يؤدي إلى:
- اهتزاز المحرك.
- إصدار ضوضاء.
- ضعف التحكم في السرعة.
لذلك يجب اختيار قيمة مكثف التوقيت بعناية.
الأسئلة الشائعة حول وحدة تحكم سرعة محرك DC باستخدام PWM
تسمح تقنية PWM بتغيير متوسط الجهد الواصل إلى المحرك من خلال التحكم بنسبة تشغيل وإيقاف الإشارة بسرعة عالية، مما يؤدي إلى تغيير سرعة الدوران بكفاءة.
لأن المحرك يحتاج إلى تيار أعلى من قدرة خرج مؤقت 555، لذلك نستخدم MOSFET كمفتاح إلكتروني يتحمل تيار المحرك.
نعم، يمكن تعديل التصميم لاستخدام جهود مختلفة، لكن يجب اختيار MOSFET ومكونات الحماية المناسبة للجهد والتيار الجديدين.
يتميز MOSFET بمقاومة تشغيل منخفضة وقدرة أعلى على التعامل مع التيارات الكبيرة، مما يجعله مناسبًا للتحكم بالمحركات.
الخلاصة
يوضح هذا المشروع طريقة تصميم وحدة تحكم سرعة محرك DC باستخدام PWM ومؤقت 555 بطريقة عملية ومبسطة.
من خلال استخدام مؤقت 555 لتوليد إشارة PWM، وترانزستور MOSFET للتحكم في تيار المحرك، يمكن بناء دائرة منخفضة التكلفة وقادرة على تغيير سرعة المحرك بكفاءة.
كما أن تحويل التصميم إلى لوحة PCB يتيح الحصول على وحدة تحكم احترافية يمكن استخدامها في العديد من التطبيقات الإلكترونية، مثل الروبوتات، والمشاريع التعليمية، والأنظمة الميكانيكية التي تحتاج إلى التحكم الدقيق بسرعة المحركات.
