ما وظيفة المصهر الكهربائي (Fuse) في حماية الدوائر؟ يؤدي المصهر الكهربائي (Fuse) دوراً أساسياً في حماية الدوائر الكهربائية من التيار الزائد، إذ يفصل الدائرة تلقائياً عندما يتجاوز التيار حدوداً معينة خلال زمن يتناسب مع خصائص المصهر. وبذلك، يساعد على حماية الأسلاك والمكونات والأجهزة من التلف الناتج عن ارتفاع الحرارة، كما يقلل مخاطر نشوب الحرائق الكهربائية عند اختياره وتركيبه بصورة صحيحة.
يُعرف المصهر أيضاً باسم الفيوز أو المنصهر الكهربائي، ويتكون من عنصر معدني مصمم للانصهار عند مرور تيار يتجاوز قدرته المحددة. وتختلف أنواع المصهرات حسب قيمة التيار والجهد وطبيعة الحمل وسرعة الاستجابة المطلوبة.
ما هو المصهر الكهربائي (Fuse)؟
المصهر الكهربائي عنصر حماية يُركّب على التوالي مع الدائرة، بحيث يمر التيار الكهربائي عبر عنصره المعدني. وعندما يتجاوز التيار الحدود التي يتحملها المصهر وفق خصائصه الزمنية، ترتفع حرارة العنصر حتى ينصهر ويفتح الدائرة.
يستخدم المصممون المصهر لحماية الأسلاك والمعدات من آثار التيار الزائد، سواء نتج عن حمل زائد أو قصر كهربائي. ومع ذلك، لا يستطيع المصهر وحده منع جميع أنواع الأعطال؛ لذلك قد تحتاج الدائرة أيضاً إلى وسائل حماية إضافية، مثل الحماية من التسرب الأرضي أو زيادة الجهد، بحسب طبيعة النظام.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أنواع أجهزة الحماية الكهربائية المستخدمة في الدوائر» للتعرف على التفاصيل بشكل أوسع.
كيف يعمل المصهر الكهربائي؟
يعتمد مبدأ عمل المصهر الكهربائي على الحرارة الناتجة عن مرور التيار في عنصره المعدني. فعندما يمر التيار، تتولد حرارة تتناسب مع مربع التيار ومقاومة العنصر، وفق العلاقة:
P = I² × R
حيث:
- P: القدرة الحرارية المتولدة بالواط.
- I: التيار المار بالأمبير.
- R: مقاومة عنصر المصهر بالأوم.
كلما ارتفع التيار، زادت الحرارة المتولدة بصورة كبيرة. وعندما يصل عنصر المصهر إلى ظروف الانصهار، ينقطع المسار الكهربائي وتتوقف التغذية عن الجزء المحمي من الدائرة.

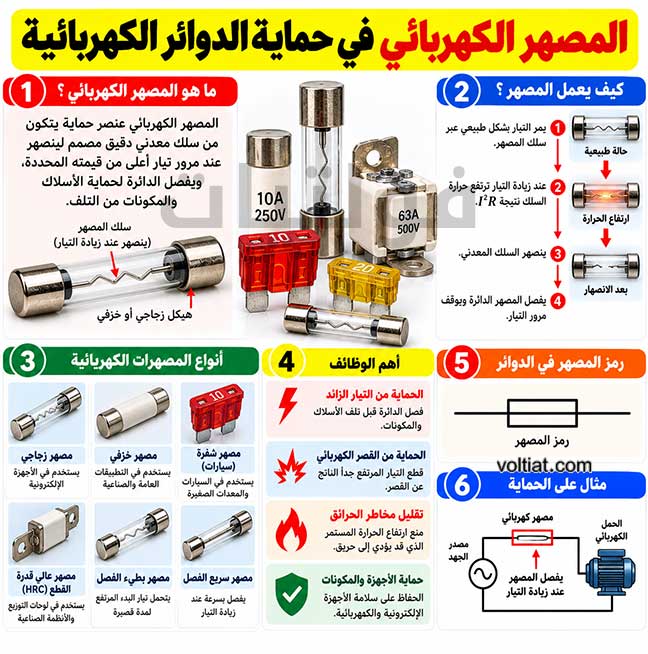

مراحل عمل المصهر
- التشغيل الطبيعي: يمر التيار ضمن الحدود المناسبة، ويظل عنصر المصهر سليماً.
- ارتفاع التيار: يتسبب الحمل الزائد أو القصر الكهربائي في زيادة الحرارة داخل العنصر.
- انصهار العنصر: يصل العنصر إلى ظروف الانصهار وفق قيمة التيار ومدة مروره.
- فصل الدائرة: يفتح المصهر المسار الكهربائي، ويوقف استمرار التيار عبره.
لكن سرعة الفصل لا تعتمد على قيمة التيار وحدها؛ بل تتأثر أيضاً بنوع المصهر وخصائصه الزمنية ودرجة حرارته وظروف التشغيل. لذلك، قد يتحمل المصهر تياراً أعلى من قيمته الاسمية لفترة محدودة وفق منحنى الزمن والتيار الخاص به.
ما الوظائف الأساسية للمصهر الكهربائي؟
يؤدي المصهر عدة وظائف وقائية مهمة، وتختلف قدرته على الحماية بحسب نوعه وتصنيفه وطريقة تركيبه. وفيما يلي وظيفة المصهر الكهربائي:
1. الحماية من التيار الزائد
يساعد المصهر على فصل الدائرة عندما يتجاوز التيار الحدود التي صُمم لتحملها. وقد يحدث ذلك بسبب زيادة الأحمال المتصلة بالدائرة أو حدوث خلل في أحد الأجهزة.
على سبيل المثال، إذا ارتفع التيار في دائرة تغذي جهازاً كهربائياً نتيجة عطل داخلي، فقد يفصل المصهر التغذية قبل أن تتعرض الأسلاك أو المكونات لحرارة مفرطة، بشرط اختيار المصهر وتنسيقه مع الدائرة بصورة صحيحة.
2. الحماية من القصر الكهربائي
يحدث القصر الكهربائي عندما ينشأ مسار منخفض المقاومة يسمح بمرور تيار مرتفع جداً. ونتيجةً لذلك، قد تتولد حرارة شديدة وتتضرر الأسلاك أو المعدات خلال فترة قصيرة.
لذلك، تستخدم الدوائر مصهرات ذات قدرة قطع مناسبة لفصل تيارات القصر المتوقعة. ويجب أن تتوافق قدرة القطع مع مستوى تيار العطل المحتمل عند نقطة التركيب.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أسباب القصر الكهربائي وطرق الحماية منه» للتعرف على التفاصيل بشكل أوسع.
3. تقليل مخاطر الحرائق الكهربائية
قد يؤدي استمرار التيار الزائد إلى ارتفاع حرارة الأسلاك والعوازل والوصلات. وهنا يساعد المصهر المناسب على قطع التيار قبل أن يستمر التسخين إلى مستوى خطير، وفق ظروف التنسيق والتشغيل.
ومع ذلك، لا يضمن المصهر وحده منع جميع الحرائق؛ فقد تنشأ بعض الحرائق بسبب الوصلات المرتخية أو الأقواس الكهربائية أو أعطال لا تستجيب لها وسيلة الحماية بالطريقة المطلوبة.
4. حماية الأجهزة والمكونات
تحتاج بعض الأجهزة والمكونات الإلكترونية إلى حماية دقيقة من التيار الزائد. لذلك، يضع المصممون مصهرات مناسبة في مصادر الطاقة والأجهزة الإلكترونية والدوائر التي تحتوي على محركات أو محولات.
بالإضافة إلى ذلك، يساعد اختيار المصهر الصحيح على الحد من آثار الأعطال على المكونات الواقعة بعده في الدائرة. لكن المصهر لا يغني بالضرورة عن حماية خاصة للمحركات أو أشباه الموصلات أو المعدات الحساسة.
ما أنواع المصهرات الكهربائية؟
تتنوع المصهرات بحسب سرعة الفصل وتصميمها وقدرتها على قطع تيار العطل. ومن أشهر الأنواع ما يلي:
1. المصهر سريع الفصل (Fast-Acting Fuse)
يفصل هذا النوع بسرعة عند تجاوز التيار حدوداً معينة. لذلك، يناسب كثيراً من الدوائر الإلكترونية والمكونات التي لا تتحمل تياراً زائداً لفترة طويلة.
ومع ذلك، يجب مراجعة خصائص المصهر قبل استخدامه؛ لأن بعض الدوائر تسحب تياراً مرتفعاً لحظة التشغيل بصورة طبيعية.
2. المصهر بطيء الفصل (Slow-Blow أو Time-Delay Fuse)
يسمح هذا النوع بمرور تيار اندفاعي لفترة محدودة دون أن ينصهر فوراً. لذلك، يناسب بعض التطبيقات التي تتطلب تيار بدء مرتفعاً، مثل بعض المحركات ومصادر الطاقة والمحولات.
لكن لا يجوز اختيار المصهر البطيء لمجرد أنه يتحمل تياراً أعلى؛ بل يجب التأكد من أن منحنى الفصل يحمي الأسلاك والمعدات ضمن ظروف العطل المتوقعة.
3. المصهر الزجاجي
يأتي المصهر الزجاجي عادةً داخل أنبوب شفاف يتيح رؤية عنصر الانصهار. ويستخدم في بعض الأجهزة الإلكترونية ومصادر الطاقة والمعدات الصغيرة.
تختلف مواصفاته من طراز إلى آخر، لذلك يجب مطابقة التيار والجهد والحجم وقدرة القطع ونوع الاستجابة مع متطلبات الجهاز.
4. المصهر الخزفي
يحتوي هذا النوع على جسم خزفي يتحمل ظروفاً حرارية وميكانيكية معينة. وتوفر بعض المصهرات الخزفية قدرة قطع مرتفعة، لذلك تستخدم في تطبيقات تتطلب تحمل تيارات عطل كبيرة.
لكن الجسم الخزفي وحده لا يحدد قدرة القطع؛ بل يجب الرجوع إلى البيانات الفنية للمصهر نفسه.
5. المصهر عالي قدرة القطع (HRC Fuse)
يُصمم مصهر HRC، أي المصهر عالي قدرة القطع، لقطع تيارات عطل مرتفعة ضمن تصنيفه المحدد. وتستخدم بعض أنواعه في لوحات التوزيع والمنشآت الصناعية وأنظمة القدرة.
يجب اختيار هذا المصهر وفق جهد النظام وتيار العطل المتوقع ومتطلبات التنسيق مع وسائل الحماية الأخرى.
ما الفرق بين المصهر الكهربائي والقاطع الكهربائي؟
يؤدي المصهر والقاطع الكهربائي وظيفة الحماية من التيار الزائد، لكنهما يختلفان في آلية العمل وإمكانية إعادة الاستخدام.
| وجه المقارنة | المصهر الكهربائي (Fuse) | القاطع الكهربائي (Circuit Breaker) |
|---|---|---|
| آلية الفصل | ينصهر عنصره المعدني ويفتح الدائرة | يستخدم آلية فصل حرارية أو مغناطيسية أو إلكترونية بحسب النوع |
| إعادة التشغيل | يتطلب الاستبدال بعد انصهاره | يمكن إعادة ضبطه بعد معالجة سبب الفصل، إذا لم يتضرر |
| الصيانة | يحتاج إلى مصهر بديل مطابق | يحتاج إلى فحص سبب الفصل وفحص القاطع عند الاشتباه بتلفه |
| سرعة الفصل | تعتمد على نوع المصهر ومنحنى الزمن والتيار | تعتمد على خصائص القاطع وإعداداته ونوع العطل |
| الاستخدام | الأجهزة والدوائر الإلكترونية وأنظمة القدرة | الدوائر المنزلية والتجارية والصناعية |
لا يعني ذلك أن أحدهما أفضل دائماً من الآخر؛ فالاختيار يعتمد على التطبيق وقدرة القطع والتنسيق مع بقية وسائل الحماية ومتطلبات الصيانة.
على الرغم من تشابه وظيفة المصهر والقاطع في الحماية من التيار الزائد، فإن آلية الفصل وإمكانية إعادة التشغيل تختلف بينهما. اقرأ المزيد عن «أنواع القواطع الكهربائية».
كيف تختار المصهر الكهربائي المناسب؟
يتطلب اختيار المصهر مراجعة بيانات الدائرة والحمل وخصائص العطل المتوقع. لذلك، ينبغي مراعاة العوامل التالية:
- التيار المقنن: اختر قيمة تتوافق مع تيار التشغيل وطبيعة الحمل، مع التأكد من حماية الموصلات.
- الجهد المقنن: يجب ألا يقل تصنيف جهد المصهر عن متطلبات الدائرة التي سيعمل فيها.
- قدرة القطع: تحقق من قدرة المصهر على قطع تيار القصر المتوقع عند موقع تركيبه.
- سرعة الفصل: اختر مصهراً سريعاً أو بطيئاً وفق تيار البدء وخصائص الحمل ومتطلبات الحماية.
- نوع التيار: تأكد من أن المصهر مناسب للتيار المتردد أو المستمر وفق مواصفات الشركة المصنعة.
- الأبعاد وطريقة التركيب: استخدم النوع والحجم والحامل المناسبين لتجنب التلامس غير الجيد أو ارتفاع الحرارة.
- التنسيق مع بقية الحماية: تأكد من توافق المصهر مع مقطع الكابل وخصائص الحمل وأجهزة الحماية الأخرى.
ومن المهم عدم زيادة قيمة المصهر عشوائياً لمعالجة مشكلة الفصل المتكرر؛ لأن ذلك قد يسمح بمرور تيار لا تتحمله الأسلاك أو المعدات. بدلاً من ذلك، يجب تحديد سبب الفصل ومعالجة العطل قبل إعادة تشغيل الدائرة.
ماذا تفعل إذا احترق المصهر الكهربائي؟
إذا انصهر المصهر، فلا تستبدله مباشرةً دون التحقق من سبب العطل. اتبع الخطوات التالية:
- افصل مصدر التغذية بطريقة آمنة.
- افحص الجهاز والدائرة بحثاً عن علامات تلف أو احتراق أو قصر واضح.
- تحقق من سبب زيادة التيار، مثل الحمل الزائد أو وجود عطل في أحد المكونات.
- استبدل المصهر بآخر مطابق للمواصفات الأصلية، بما في ذلك التيار والجهد والسرعة وقدرة القطع.
- إذا انصهر المصهر مرة أخرى، فلا تستمر في استبداله؛ بل اطلب فحص الدائرة بواسطة فني مؤهل.
تحذير: لا تستبدل المصهر بسلك معدني أو مصهر ذي تيار مقنن أعلى دون حسابات وتحقق فني؛ لأن ذلك يلغي الحماية المقصودة وقد يؤدي إلى تلف المعدات أو نشوب حريق.
الخلاصة
تتمثل وظيفة المصهر الكهربائي في حماية الدوائر من التيار الزائد عن طريق انصهار عنصره المعدني وفصل المسار الكهربائي. لذلك، يساعد على تقليل أضرار الأحمال الزائدة والقصر الكهربائي، ويحمي الأسلاك والمعدات عندما يختاره المصمم وفق متطلبات الدائرة.
في النهاية، يعتمد نجاح المصهر على قيمة التيار والجهد وقدرة القطع وسرعة الفصل والتنسيق مع الأسلاك وبقية وسائل الحماية. هل تستخدم المصهرات أكثر في الدوائر الإلكترونية أم في لوحات التوزيع الكهربائية؟ شاركنا تجربتك في التعليقات.
