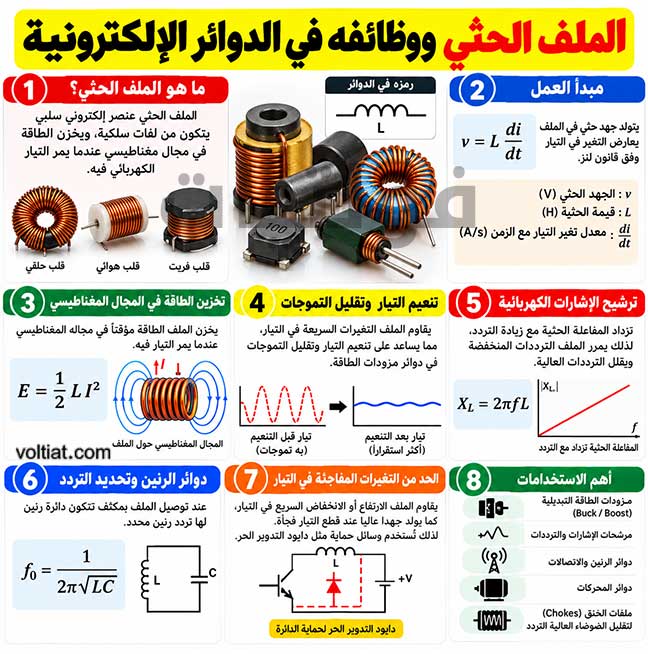

يؤدي الملف الحثي (Inductor) دوراً مهماً في الدوائر الإلكترونية؛ إذ يخزن الطاقة مؤقتاً في مجال مغناطيسي، ويقاوم التغيرات السريعة في التيار الكهربائي. لذلك، يعتمد المهندسون والفنيون عليه لتنظيم التيار وتقليل التموجات وترشيح الإشارات. بالإضافة إلى ذلك، يستخدمونه في مزودات الطاقة ودوائر الرنين والترددات.
يتكون الملف الحثي عادةً من سلك نحاسي ملفوف حول قلب هوائي أو مغناطيسي. وعندما يمر التيار عبر الملف، يتولد مجال مغناطيسي حوله، وتتغير خصائص هذا المجال مع تغير التيار. وتسمى قدرة الملف على إحداث الحث الذاتي الحثية، وتقاس بوحدة الهنري (H).
ما هو الملف الحثي (Inductor)؟
الملف الحثي عنصر إلكتروني سلبي يتكون أساساً من لفات سلكية، ويساعد على التحكم في سلوك التيار الكهربائي داخل الدائرة. ويعتمد مبدأ عمله على الحث الكهرومغناطيسي؛ فعندما يتغير التيار المار في الملف، يتولد جهد حثي يعارض هذا التغير وفق قانون لنز.
تختلف أشكال الملفات الحثية حسب الاستخدام. فبعضها يحتوي على قلب هوائي، بينما يستخدم بعضها الآخر قلباً من الحديد أو الفريت. كذلك، تختلف الملفات في قيمة الحثية والتيار المقنن والمقاومة الداخلية.
لذلك، يختار المصممون نوع الملف وفق متطلبات الدائرة. ومن أشهر تطبيقاته دوائر تنعيم التيار، ومحولات القدرة التبديلية، ومرشحات التردد، والدوائر الرنانة.
كيف يعمل الملف الحثي في الدائرة الإلكترونية؟
عندما يمر تيار كهربائي في الملف، يتولد حوله مجال مغناطيسي يخزن الطاقة. وعند محاولة تغيير التيار، يولد الملف جهداً حثياً يعارض هذا التغير.
يمكن التعبير عن العلاقة بين الجهد والتيار في الملف المثالي بالمعادلة التالية:
v = L × (di/dt)
حيث:
- v: الجهد الحثي عبر الملف، بوحدة الفولت.
- L: قيمة الحثية، بوحدة الهنري.
- di/dt: معدل تغير التيار مع الزمن.
تعني هذه العلاقة أن زيادة سرعة تغير التيار ترفع مقدار الجهد الحثي عند ثبات قيمة الحثية. لذلك، يقاوم الملف التغيرات السريعة في التيار. ومع ذلك، لا يمنع الملف مرور التيار المستمر بعد استقرار الدائرة.
ماذا يحدث عند توصيل الملف بالتيار المستمر؟
عند توصيل ملف بمصدر جهد مستمر، يرتفع التيار تدريجياً بدلاً من الوصول إلى قيمته النهائية فوراً. ويرجع ذلك إلى الجهد الحثي الذي يعارض تغير التيار.
بعد استقرار التيار، يصبح الجهد الحثي في الملف المثالي صفراً تقريباً. عندئذٍ، يتصرف الملف مثل مسار منخفض المقاومة. لكن الملف الحقيقي يحتوي على مقاومة في سلكه، ولذلك قد يفقد جزءاً من الطاقة على شكل حرارة.
ماذا يحدث عند توصيل الملف بالتيار المتردد؟
عند مرور تيار متردد عبر الملف، يتغير التيار باستمرار. نتيجةً لذلك، يتولد جهد حثي يعارض هذا التغير. وتزداد المفاعلة الحثية مع زيادة التردد أو قيمة الحثية.
يمكن حساب المفاعلة الحثية باستخدام المعادلة التالية:
XL = 2 × π × f × L
حيث:
- XL: المفاعلة الحثية بوحدة الأوم (Ω).
- f: التردد بوحدة الهرتز (Hz).
- L: الحثية بوحدة الهنري (H).
توضح هذه العلاقة سبب استخدام الملفات في دوائر ترشيح الترددات. فكلما تغير التردد، تغيرت الممانعة التي يقدمها الملف للتيار المتردد.
ما الوظائف الأساسية للملف الحثي؟
تختلف وظيفة الملف الحثي باختلاف تصميم الدائرة وموقعه فيها. ومع ذلك، توجد وظائف رئيسية تتكرر في التطبيقات الإلكترونية.
1. تخزين الطاقة في المجال المغناطيسي
يخزن الملف الحثي الطاقة مؤقتاً في مجاله المغناطيسي عندما يمر التيار عبره. وبعد ذلك، يستطيع إعادة هذه الطاقة إلى الدائرة عندما تتغير ظروف التشغيل.
تستفيد مزودات الطاقة التبديلية ومحولات خفض الجهد ورفعه من هذه الخاصية. فعلى سبيل المثال، يساعد الملف في محولات Buck وBoost على نقل الطاقة وتشكيل التيار خلال دورات التبديل.
وتُحسب الطاقة المخزنة في ملف مثالي باستخدام العلاقة التالية:
E = ½ × L × I²
حيث تمثل E الطاقة بالجول، وL الحثية بالهنري، وI التيار بالأمبير.
2. تنعيم التيار وتقليل التموجات
يقاوم الملف التغيرات السريعة في التيار، ولذلك يساعد على تقليل تموجاته في كثير من دوائر مزودات الطاقة.
على سبيل المثال، يضع المصممون ملفاً في خرج محول Buck لتقليل تموجات التيار المار في الحمل. بالإضافة إلى ذلك، يجمعون غالباً بين الملف والمكثف لتكوين مرشح يقلل التموجات في الجهد والتيار.
3. ترشيح الإشارات الكهربائية
تزداد المفاعلة الحثية مع زيادة التردد. لذلك، يستطيع المصمم استخدام الملف لتقليل مرور بعض المكونات عالية التردد، مع السماح بمرور التيار المستمر والمكونات منخفضة التردد بدرجة أكبر.
يستخدم المهندسون هذه الخاصية في مرشحات RL وLC، وكذلك في ملفات الخنق (Chokes) التي تساعد على تقليل الضوضاء والتداخلات عالية التردد.
ومع ذلك، تعتمد النتيجة على تركيب الدائرة وقيم مكوناتها؛ فالملف لا يؤدي الوظيفة نفسها في جميع أنواع المرشحات.
4. اختيار التردد وتكوين دوائر الرنين
عندما يوصل المصمم ملفاً حثياً بمكثف، تتكون دائرة رنين LC ذات تردد رنين محدد. وبناءً على ذلك، يمكن استخدام الدائرة لاختيار تردد معين أو توليده أو ترشيحه.
يمكن حساب تردد الرنين النظري باستخدام المعادلة التالية:
f0 = 1 / (2 × π × √(L × C))
حيث تمثل f0 تردد الرنين بالهرتز، وL الحثية بالهنري، وC السعة بالفاراد.
لذلك، تعتمد بعض أجهزة الاتصالات وأجهزة الاستقبال والمذبذبات والمرشحات الإلكترونية على دوائر الرنين.
5. الحد من التغيرات المفاجئة في التيار
يقاوم الملف الارتفاع أو الانخفاض السريع في التيار. ونتيجةً لذلك، يساعد في الحد من بعض التغيرات العابرة داخل الدائرة.
لكن يجب الانتباه إلى نقطة مهمة: قد يولد الملف جهداً مرتفعاً عند قطع التيار عنه فجأة، خاصةً عندما يخزن طاقة كبيرة. لذلك، يستخدم المصممون أحياناً دايود التدوير الحر (Flyback Diode) مع الأحمال الحثية التي تعمل بالتيار المستمر، وفق تصميم الدائرة.
أين يستخدم الملف الحثي في الدوائر الإلكترونية؟
يدخل الملف الحثي في تطبيقات كثيرة، وتختلف وظيفته حسب طبيعة كل نظام. ومن أبرز هذه التطبيقات:
- مزودات الطاقة التبديلية: يخزن الطاقة وينقلها ويساعد على تقليل تموجات التيار.
- محولات خفض ورفع الجهد: يعمل ضمن دوائر مثل Buck وBoost.
- مرشحات الضوضاء: يقلل بعض التداخلات الكهربائية عالية التردد.
- دوائر الرنين: يساعد على اختيار الترددات أو توليدها.
- دوائر الاتصالات: يساهم في ترشيح الإشارات وضبط التردد.
- دوائر قيادة المحركات: يساعد على تشكيل التيار وتقليل التموجات وفق تصميم النظام.
- ملفات الخنق: تحد من انتقال بعض مكونات الضوضاء عبر خطوط التغذية.
بالإضافة إلى هذه التطبيقات، يدخل الملف في دوائر إلكترونية أخرى تتطلب تخزين الطاقة أو التحكم في استجابة التيار للتغيرات السريعة.
ما الفرق بين الملف الحثي والمكثف؟
يخزن كل من الملف الحثي والمكثف الطاقة، لكنهما يختلفان في طريقة التخزين وسلوكهما مع تغير التيار والجهد.
| وجه المقارنة | الملف الحثي (Inductor) | المكثف (Capacitor) |
|---|---|---|
| طريقة تخزين الطاقة | في مجال مغناطيسي | في مجال كهربائي |
| الكمية التي يعارض تغيرها | التيار | الجهد |
| وحدة القياس | الهنري (H) | الفاراد (F) |
| المفاعلة مع زيادة التردد | تزداد | تقل في النموذج المثالي |
| الاستخدامات الشائعة | تنعيم التيار ودوائر الرنين | تنعيم الجهد وفصل الإشارات وتخزين الشحنة |
من ناحية أخرى، يمكن توصيل الملف والمكثف معاً للحصول على خصائص ترشيح أو رنين لا يوفرها أي منهما منفرداً بالطريقة نفسها.
كيف تختار الملف الحثي المناسب؟
يتطلب اختيار الملف الحثي مراجعة خصائص الدائرة وتيار التشغيل والتردد ودرجة الحرارة. لذلك، ينبغي الانتباه إلى المواصفات التالية:
- قيمة الحثية: تحدد سلوك الملف في الدائرة، وتقاس بالهنري أو الملي هنري أو الميكرو هنري.
- التيار المقنن: يجب أن يتحمل الملف تيار التشغيل دون ارتفاع حرارته بصورة غير مقبولة.
- تيار التشبع: قد تنخفض حثية الملف ذي القلب المغناطيسي عند تجاوز تيار معين بسبب تشبع القلب.
- المقاومة الداخلية: تؤثر مقاومة السلك في الفقد الحراري وكفاءة الدائرة.
- تردد التشغيل: يجب أن يناسب الملف نطاق التردد المطلوب.
- نوع القلب: يؤثر القلب الهوائي أو الفريت أو غيرهما في الحثية والفقد والتردد المناسب.
- الحجم ودرجة الحرارة: ينبغي أن يتناسب حجم الملف وظروفه الحرارية مع مساحة الدائرة ومتطلبات التشغيل.
علاوة على ذلك، لا يكفي اختيار الملف بناءً على قيمة الحثية فقط. بل يجب مراجعة ورقة البيانات الفنية (Datasheet) للتأكد من توافقه مع تيار التشغيل والتردد والظروف الحرارية.
الخلاصة
تتمثل وظيفة الملف الحثي في تخزين الطاقة داخل مجال مغناطيسي ومقاومة التغيرات السريعة في التيار الكهربائي. لذلك، يعتمد عليه المصممون في تنعيم التيار وترشيح الإشارات ومحولات الطاقة التبديلية ودوائر الرنين.
في النهاية، يعتمد أداء الملف على قيمة الحثية وتردد التشغيل والتيار ونوع القلب والمقاومة الداخلية. ولهذا، يساعد اختيار الملف المناسب على تحسين أداء الدائرة وتقليل الفقد وتحقيق الوظيفة المطلوبة.
هل سبق أن استخدمت ملفاً حثياً في دائرة إلكترونية؟ شاركنا نوع الدائرة ووظيفة الملف فيها في التعليقات.
