يُعد ربط المقاومات في مسار كهربائي واحد من أساسيات الدوائر الإلكترونية، إذ يساعد على فهم سلوك التيار والجهد. في هذا التوصيل، يمر التيار نفسه عبر جميع المقاومات، بينما يتوزع جهد المصدر بينها. فكيف تحسب المقاومة المكافئة لهذه المجموعة؟
ما المقصود بربط المقاومات في مسار واحد؟
يعني هذا الأسلوب توصيل مقاومتين أو أكثر بالتتابع، دون إنشاء تفرعات بينهما. ونتيجةً لذلك، يمر التيار عبر كل مقاومة بالترتيب.
على سبيل المثال، تخيل دائرة تحتوي على مصدر جهد وثلاث مقاومات. يمر التيار أولاً عبر المقاومة الأولى، ثم الثانية، وبعد ذلك الثالثة قبل العودة إلى المصدر. وبما أن الدائرة توفر مساراً واحداً، فإن شدة التيار تبقى متساوية في جميع المقاومات.
قانون حساب المقاومة المكافئة
يمكنك حساب المقاومة المكافئة (Equivalent Resistance) بجمع قيم المقاومات الموجودة في المسار نفسه، وفقاً للعلاقة التالية:
المقاومة المكافئة تساوي مجموع قيم المقاومات.
R_eq = R1 + R2 + R3 + … + Rn
حيث تشير الرموز إلى ما يلي:
- R_eq: المقاومة المكافئة الكلية، وتقاس بالأوم (Ω).
- R1 وR2 وR3: قيم المقاومات الموجودة في الدائرة.
- Rn: قيمة آخر مقاومة في المجموعة.
وبالتالي، يمكنك استبدال مجموعة المقاومات بمقاومة واحدة تساوي مجموع قيمها، مع الحفاظ على العلاقة نفسها بين الجهد والتيار عند طرفي المجموعة.
تعرف على طرق توصيل المقاومات وكيفية حساب قيمها في الدوائر الكهربائية والإلكترونية

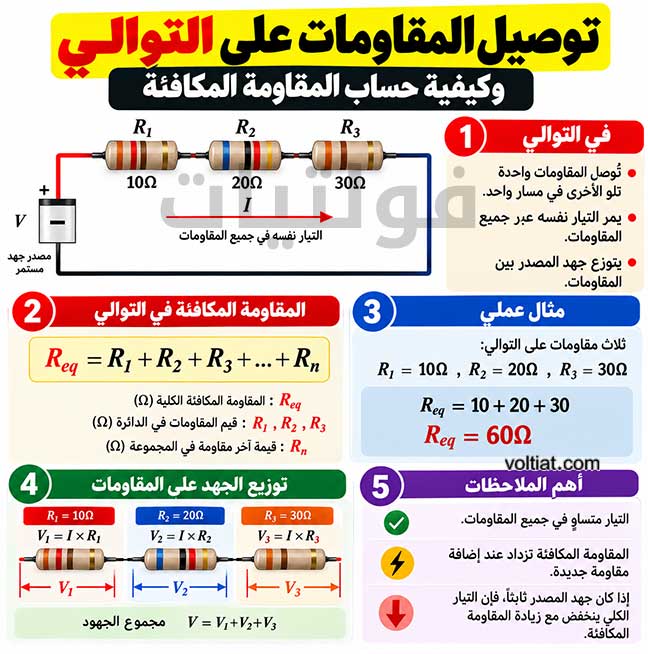

مثال عملي لحساب المقاومة الكلية
لنفترض أن لديك ثلاث مقاومات قيمها كما يلي:
- المقاومة الأولى: 10 أوم.
- المقاومة الثانية: 20 أوم.
- المقاومة الثالثة: 30 أوم.
لحساب القيمة الإجمالية، اجمع القيم الثلاث مباشرةً:
R_eq = 10 + 20 + 30
النتيجة: المقاومة المكافئة تساوي 60 أوم.
إذن، تستطيع استبدال العناصر الثلاثة بمقاومة واحدة قيمتها 60 أوم عند تحليل الدائرة من طرفي المجموعة. وبذلك، يصبح حساب التيار الكلي أسهل باستخدام قانون أوم.
كيف يتوزع التيار والجهد في دائرة التوالي؟
لفهم سلوك الدائرة بصورة صحيحة، ركّز على خاصيتين أساسيتين: تساوي التيار وتوزيع الجهد.
1. التيار متساوٍ في جميع المقاومات
يمر التيار نفسه عبر كل عنصر؛ لأن الدائرة تحتوي على مسار واحد فقط. فعلى سبيل المثال، إذا بلغ التيار الكلي 2 أمبير، فإن التيار المار في كل مقاومة يساوي 2 أمبير أيضاً.
2. الجهد يتوزع بين المقاومات
على الجانب الآخر، يتوزع جهد المصدر بحسب قيمة كل مقاومة. لذلك، كلما زادت قيمة المقاومة، زاد هبوط الجهد عليها عند مرور التيار نفسه.
ويمكنك حساب هبوط الجهد باستخدام قانون أوم:
V = I × R
حيث يمثّل V الجهد على المقاومة، بينما يمثّل I التيار المار فيها، وتمثّل R قيمة المقاومة.
كذلك، يساوي مجموع هبوط الجهد على العناصر جهد المصدر في الدائرة البسيطة. وتتوافق هذه النتيجة مع قانون كيرشوف للجهد.
ماذا يحدث عند إضافة مقاومة جديدة؟
عندما تضيف مقاومة إلى المسار، تزداد المقاومة المكافئة بمقدار قيمتها. والسبب واضح: يعتمد القانون على جمع قيم العناصر المتصلة بالتتابع.
أما إذا حافظت على جهد المصدر ثابتاً، فإن التيار الكلي ينخفض مع زيادة المقاومة الإجمالية. ويمكنك حسابه باستخدام قانون أوم:
I = V / R_eq
على سبيل المثال، إذا وصل مصدر جهد قيمته 12 فولت بمقاومة مكافئة مقدارها 6 أوم، فسيكون التيار:
I = 12 / 6 = 2 A
لكن إذا زادت المقاومة الإجمالية إلى 12 أوم، فسيصبح التيار:
I = 12 / 12 = 1 A
وبالتالي، يؤدي تضاعف المقاومة في هذا المثال إلى انخفاض التيار إلى النصف، لأن جهد المصدر لم يتغير.
بعد حساب المقاومة المكافئة، يمكنك تطبيق قانون أوم في دوائر التوالي لإيجاد التيار والجهد على كل مقاومة
ما أهم استخدامات المقاومات المتصلة على التوالي؟
يستخدم المهندسون والهواة هذا الترتيب في تطبيقات إلكترونية متعددة، ومن أبرزها:
- تقسيم الجهد: يمكنك استخدام مقاومتين أو أكثر للحصول على جهد خرج أقل من جهد المصدر.
- تحديد تيار LED: تساعد المقاومة المناسبة على الحد من التيار المار في الصمام، إذا لم يتوفر مصدر أو مشغل يحدد التيار بالفعل.
- الحد من التيار: يمكنك إضافة مقاومة مناسبة للحد من التيار ضمن حدود التصميم، مع مراعاة القدرة الحرارية للمقاومة.
- التجارب التعليمية: يساعد هذا الترتيب على فهم قانون أوم وقوانين كيرشوف عملياً.
- تصميم الدوائر الإلكترونية: تدخل المقاومات المتصلة بالتتابع في شبكات متعددة لضبط الجهد وتحديد نقاط التشغيل.
ومع ذلك، يجب اختيار قيمة المقاومة وقدرتها الكهربائية وفقاً لمتطلبات الدائرة. فالمقاومة غير المناسبة قد ترتفع حرارتها أو تتلف أثناء التشغيل.
ما الفرق بين التوصيل على التوالي والتوازي؟
يختلف حساب المقاومة المكافئة باختلاف طريقة ربط العناصر. ففي التوالي، تجمع قيم المقاومات مباشرةً. أما في التوازي، فتحسب المقاومة المكافئة باستخدام مقلوبات القيم.
| وجه المقارنة | التوالي | التوازي |
|---|---|---|
| مسار التيار | مسار واحد | عدة فروع |
| التيار | متساوٍ في جميع المقاومات | يتوزع بين الفروع |
| الجهد | يتوزع بين المقاومات | متساوٍ على الفروع |
| حساب المقاومة المكافئة | جمع قيم المقاومات | جمع مقلوبات القيم ثم أخذ المقلوب |
| تأثير إضافة مقاومة | تزداد المقاومة المكافئة | تقل المقاومة المكافئة عند إضافة فرع مقاومة موجب |
وبذلك، يساعدك تحديد طريقة الربط أولاً على اختيار القانون الصحيح وتجنب أخطاء الحساب.
لمعرفة الفرق بين التوصيل على التوالي والتوازي، تعرف على كيفية اختلاف المقاومة المكافئة وتوزيع التيار والجهد
الخلاصة
يعتمد توصيل المقاومات على التوالي على ربط العناصر في مسار واحد، ولذلك يمر التيار نفسه عبرها ويتوزع جهد المصدر بينها. ولحساب المقاومة المكافئة، اجمع قيم المقاومات باستخدام العلاقة R_eq = R1 + R2 + R3 + ….
كما أن فهم هذه القاعدة يساعدك على تحليل الدوائر الإلكترونية وحساب التيار والجهد بسهولة أكبر. وإذا أردت التوسع في الموضوع، فابدأ بتطبيق قانون أوم على أمثلة مختلفة، ثم قارن النتائج بدوائر التوازي.
سؤال للتفاعل: إذا وصلت مقاومات قيمها 5 أوم و10 أوم و15 أوم في مسار واحد، فما قيمة المقاومة المكافئة؟ اكتب إجابتك في التعليقات.
