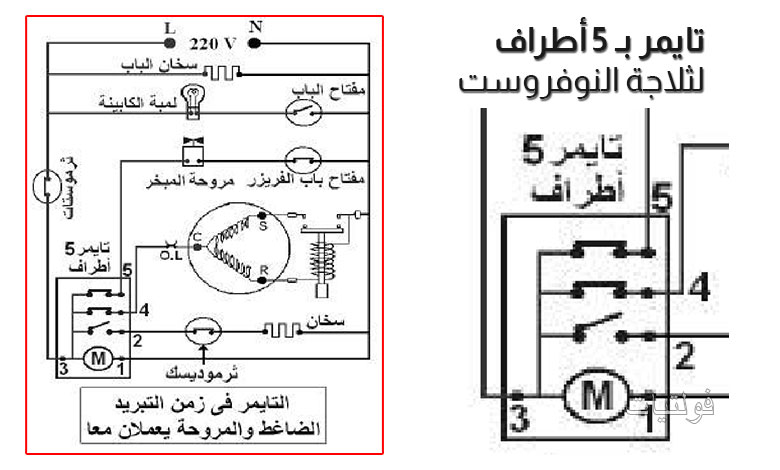

الدائرة الكهربائية للثلاجة النوفروست ذات تايمر 5 أطراف

الدائرة الكهربائية لثلاجة النوفروست ذات تايمر 5 أطراف، لكي تتعامل مع الدائرة الكهربائية لثلاجة النوفروست يجب أن تكون ملم بمعلومات علمية وعملية كافية لتكون قادر على ممارسة مهنة صيانة الثلاجة.

ما هو تايمر الثلاجة ذو 5 أطراف؟ وكيف توصل الدائرة الكهربائية لثلاجة النوفروست بتايمر 5 أطراف؟ هذا ما سنجيب عنه في هذا المقال، تابعوا معنا.

محتويات

تايمر الثلاجة ذات 5 أطراف

هو أحد أنواع التايمرات المستخدم في تشغيل الدائرة الكهربائية للثلاجة، لكنه يحتوي على طرف خامس بدل أربع أطراف كما هو الحال مع غالبية الثلاجات الأخرى.

ولكن هل تساءلت عن: ما هو وظيفة الطرف الخامس لتايمر الثلاجة؟

الإجابة: ببساطة هو طرف خصص لتوصيل مروحة المبخر به، بحيث يعمل على تأخير تشغيل مروحة المبخر مدة 3 دقائق من لحظة فصل السخان.

والغاية من هذه العملية هو تجنب نقل الهواء الساخن داخل الفريزر الناتج عن تشغيل مروحة المبخر فوراً بعد فصل السخان.

بالتالي تم الخروج بفكرة وضع طرف خامس بتايمر الثلاجة، الذي بدوره يتجنب مشكلة التشغيل الفوري لمروحة المبخر، من خلال ترك فاصل زمن بين لحظة فصل السخان وتشغيل المروحة مدة 3 دقائق مثلاً.

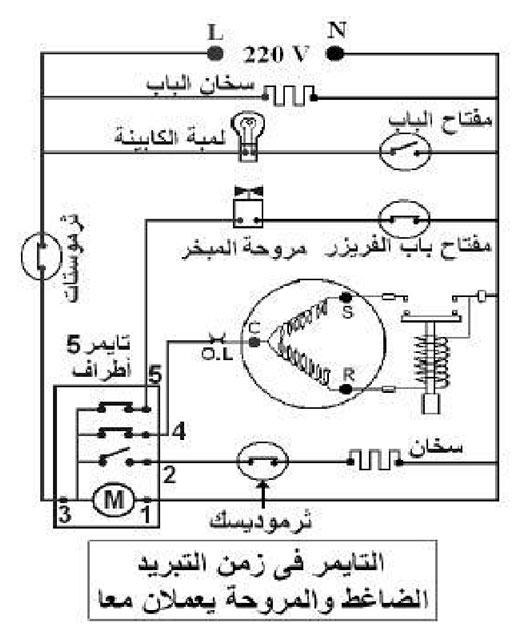

كيف يعمل تايمر الثلاجة ذات 5 أطراف

إليك مراحل عمل تايمر الثلاجة ذات 5 أطراف وفق الخطوات التالية:

عند تشغيل الضاغط وليكن مدة 6 ساعات، فإن كونتاكت الضاغط وكونتاكت المروحة متصلان، في حين كونتاكت السخان في حالة فصل.
بعد مرور مدة 6 ساعات، يفصل كل من كونتاكت الضاغط والمروحة، ويوصل كونتاكت السخان.
يستمر تشغيل كونتاكت السخان مدة محددة وليكن ربع ساعة.
بعد قضاء مدة توصيل كونتاكت السخان يفصل ويصل كونتاكت الضاغط، والفرق هنا أن كونتاكت المروحة لن يصل بل يتأخر مدة 3 دقائق.
الغاية من تأخير توصيل كونتاكت مروحة المبخر عن كونتاكت الضاغط هو تجنب نقل سخونة السخان للمأكولات المجمدة في الفريزر عدة دقائق.

الفرق بين تايمر 4 أطراف وتايمر 5 أطراف

تايمر ذات 4 أطراف : يقوم تايمر ذات 4 أطراف بتوصيل كونتاكت الضاغط والمروحة معاً بعد فصل كونتاكت السخان، هذا يعني أن الضاغط والمروحة يتم توصيلهما بكونتاكت واحد.
تايمر ذات 5 أطراف : يوصل فيه كونتاكت الضاغط ثم كونتاكت مروحة المبخر (بعد 3 دقائق)، هذا يعني أن هناك كونتاكت خاص بالضاغط وآخر بمروحة المبخر.
