هل يكفي اختيار قاطع كهربائي بقيمة أمبير مناسبة لحماية الكابل؟ ليس بالضرورة؛ إذ تعتمد سلامة الدائرة على التنسيق بين القاطع والكابل الكهربائي، بحيث يتحمل الكابل تيار الحمل الطبيعي، بينما يفصل جهاز الحماية عند حدوث حمل زائد أو قصر كهربائي قبل تعرض الموصلات للتلف، وفق خصائص الجهاز وظروف التركيب.
في هذا المقال، سنتعرف على شروط التنسيق الأساسية، وكيفية اختيار القاطع المناسب لمقطع الكابل، والتحقق من حماية القصر الكهربائي وقدرة القطع، مع مراعاة متطلبات التصميم الكهربائي في السعودية.
ما المقصود بالتنسيق بين القاطع والكابل الكهربائي؟
يعني التنسيق بين القاطع والكابل اختيار جهاز حماية تتوافق خصائصه مع تيار الحمل وسعة تحمل الكابل للتيار، بحيث يوفر الحماية المطلوبة دون فصل غير مبرر أثناء التشغيل الطبيعي.
فعلى سبيل المثال، إذا كان الحمل يحتاج إلى تيار أعلى من قدرة الكابل على التحمل، فقد ترتفع حرارة الموصلات وتتعرض طبقة العزل للتلف. وفي المقابل، إذا كان القاطع صغيراً بصورة غير مناسبة، فقد يفصل أثناء التشغيل الطبيعي، خصوصاً مع الأحمال التي تسحب تيار بدء مرتفعاً.
لذلك، لا يعتمد الاختيار على قيمة الأمبير فقط، بل يشمل أيضاً طريقة تركيب الكابل، ودرجة الحرارة المحيطة، وتجميع الكابلات، وهبوط الجهد، وتيار القصر المتوقع.
يمكنك الإطلاع على مقال ما هو الحمل الكهربائي؟ وما أنواع الأحمال الكهربائية؟

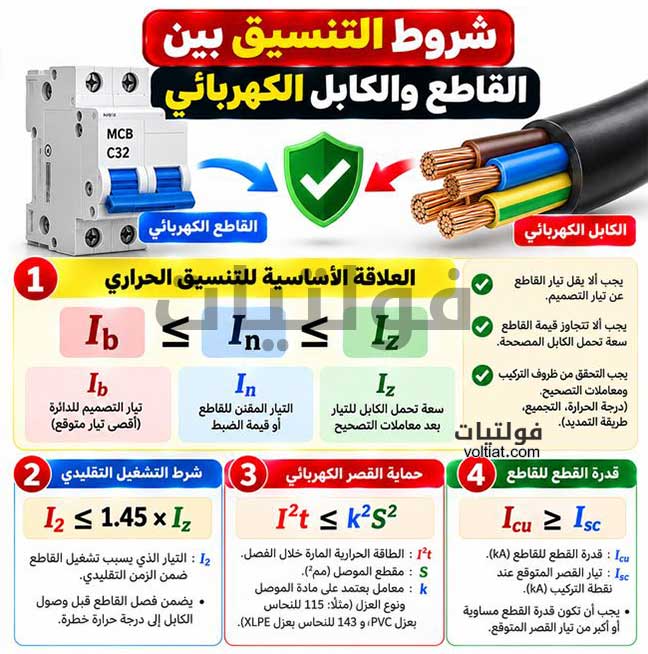

ما شروط التنسيق بين القاطع والكابل؟
تُستخدم العلاقة التالية للتحقق الأولي من التنسيق الحراري في كثير من دوائر التيار المنخفض:
Ib ≤ In ≤ Iz
حيث:
Ib: تيار التصميم المتوقع للدائرة.In: التيار المقنن للقاطع، أو قيمة ضبطه في القواطع القابلة للضبط.Iz: سعة تحمل الكابل للتيار بعد تطبيق معاملات التصحيح اللازمة.
توضح هذه العلاقة ثلاثة شروط مهمة:
- يجب ألا يقل تيار القاطع المقنن عن تيار التصميم، مع مراعاة طبيعة الحمل وخصائص جهاز الحماية.
- يجب ألا تتجاوز قيمة القاطع سعة تحمل الكابل المصححة في ظروف التركيب الفعلية.
- يجب التحقق من شروط الحماية الأخرى، مثل القصر الكهربائي وزمن الفصل، وعدم الاكتفاء بهذه العلاقة وحدها.
مثال عملي على التنسيق الحراري
لنفترض أن لدينا دائرة كهربائية ببيانات التصميم التالية:
| البند | القيمة |
|---|---|
تيار التصميم Ib | 20 أمبير |
سعة الكابل المصححة Iz | 25 أمبير |
تيار القاطع المقنن In | 25 أمبير |
في هذه الحالة:
20 ≤ 25 ≤ 25
إذن، تحقق الاختيار العلاقة الأساسية من ناحية تيار التصميم والسعة المصححة للكابل. لكنه لا يعني أن التصميم أصبح معتمداً تلقائياً؛ إذ يجب التحقق أيضاً من خصائص القاطع، وحماية القصر، وهبوط الجهد، ومتطلبات الكود.
أما إذا كانت سعة الكابل المصححة 20 أمبير، فلا يجوز اعتماد قاطع 25 أمبير لهذا المثال دون إعادة تقييم التصميم واختيار حل يحقق شروط الحماية المطلوبة.
كيف تؤثر درجة الحرارة وطريقة التركيب في اختيار القاطع؟
لا تكون سعة الكابل للتيار ثابتة في جميع ظروف التشغيل. فقد تنخفض عندما ترتفع درجة الحرارة المحيطة أو تُجمع عدة كابلات محملة داخل مسار واحد، لأن تبديد الحرارة يصبح أقل كفاءة.
وتشمل العوامل المؤثرة في السعة الفعلية للكابل:
- درجة الحرارة المحيطة.
- طريقة التمديد، مثل المواسير أو حوامل الكابلات أو الدفن في التربة.
- عدد الكابلات المحملة المتجاورة.
- نوع مادة الموصل، مثل النحاس أو الألومنيوم.
- نوع العزل ودرجة حرارته المسموح بها.
- عدد الموصلات المحملة وظروف التهوية.
في السعودية، ينبغي إيلاء اهتمام خاص لدرجات الحرارة المرتفعة في مواقع التركيب، خصوصاً في المسارات الخارجية والأسطح والمناطق التي تتعرض للشمس.
ولهذا السبب، يجب حساب Iz بعد تطبيق معاملات التصحيح المناسبة، وليس الاعتماد على قيمة السعة المنشورة في الجدول دون مراجعة ظروف التركيب.
للمزيد اقرأ مقال «ما العوامل التي تحدد سعة تحمل الكابل للتيار؟»، لأنه يشرح هذه العوامل بالتفصيل.
ما علاقة القاطع بحماية الكابل من الحمل الزائد؟
الحمل الزائد هو مرور تيار يتجاوز التيار المتوقع للدائرة مدة قد تؤدي إلى ارتفاع حرارة الكابل.
تعمل الحماية الحرارية في كثير من القواطع بطريقة تسمح بمرور تيارات معينة لفترة محددة، ثم تفصل عند تحقق شروط التشغيل. لذلك، لا يكفي النظر إلى التيار المقنن للقاطع وحده؛ بل يجب مراجعة خصائص الفصل والمعيار الذي صُنع القاطع وفقه.
في بعض تصميمات الحماية المستندة إلى معايير IEC، يُستخدم الشرط التالي للتحقق من الحماية من الحمل الزائد:
I2 ≤ 1.45 × Iz
حيث:
I2: التيار الذي يضمن جهاز الحماية تشغيله ضمن الزمن التقليدي المحدد في المعيار.Iz: سعة تحمل الكابل للتيار بعد معاملات التصحيح.
يجب التحقق من هذه العلاقة وفق نوع جهاز الحماية والمعيار المنطبق عليه. فلا يصح افتراض تحققها تلقائياً لكل قاطع لمجرد أن In ≤ Iz؛ إذ تعتمد النتيجة على خصائص الجهاز ومتطلبات المعيار.
كيف تتحقق من حماية الكابل عند حدوث قصر كهربائي؟
القصر الكهربائي عطل يؤدي إلى مرور تيار مرتفع جداً، وقد يتسبب في تسخين الموصلات بسرعة. ولهذا يجب التحقق من أن القاطع يستطيع فصل تيار العطل، وأن الطاقة التي يسمح بمرورها لا تتجاوز قدرة الكابل على تحمل الإجهاد الحراري.
تُستخدم في بعض عمليات التحقق الحراري المعادلة التالية:
I²t ≤ k²S²
حيث:
I²t: الطاقة الحرارية المارة خلال زمن الفصل، وفق بيانات القاطع وظروف العطل.k: معامل يعتمد على مادة الموصل ونوع العزل ودرجات الحرارة الابتدائية والنهائية المسموح بها.S: مساحة مقطع الموصل بالمليمتر المربع.
لا يمكن اعتماد قيمة واحدة لمعامل k لجميع الكابلات؛ إذ يجب اختيار القيمة الصحيحة من المعيار المنطبق بحسب مادة الموصل والعزل وظروف الحساب.
كذلك، يجب التحقق من أن زمن الفصل مناسب لتيار القصر المتوقع، وأن الكابل يتحمل الإجهاد الحراري حتى يفصل جهاز الحماية.
ما المقصود بقدرة القطع للقاطع الكهربائي؟
قدرة القطع هي أقصى تيار قصر يستطيع القاطع فصله بأمان ضمن شروط التصنيف والاختبار المحددة له.
لذلك، يجب أن تكون قدرة القطع المناسبة للقاطع مساوية أو أكبر من تيار القصر المتوقع عند نقطة تركيبه، وفق التصنيف والمعيار المنطبقين.
في بعض القواطع، تظهر رموز مثل Icn أو Icu، لكن لا ينبغي اعتبارها متطابقة في جميع التطبيقات؛ فمعناها وشروط استخدامها يعتمدان على معيار القاطع ونوعه.
إذا كانت قدرة قطع القاطع أقل من تيار القصر المتوقع، فلا يكفي استبداله بقاطع ذي أمبير أعلى. بل يجب اختيار جهاز مناسب، أو استخدام تنسيق احتياطي مع جهاز حماية علوي عندما تكون التركيبة معتمدة ومثبتة من الشركة المصنعة.
كيف تختار منحنى فصل القاطع المناسب؟
تحدد خصائص الفصل استجابة القاطع للتيارات الزائدة، بما فيها تيارات البدء العابرة التي تظهر عند تشغيل بعض الأجهزة.
ومن أمثلة منحنيات القواطع المصغرة:
- المنحنى B: يُستخدم في التطبيقات التي تتوافق تيارات البدء فيها مع حساسية هذا المنحنى.
- المنحنى C: شائع في دوائر كثيرة، لكن يجب التحقق من ملاءمته لتيار البدء وتيار العطل المتوقع.
- المنحنى D: قد يناسب بعض الأحمال ذات تيار البدء المرتفع، بشرط تحقق شروط الفصل والحماية.
لا يعني اختيار المنحنى D أنه الأفضل للأحمال الكبيرة دائماً؛ فقد يتطلب تيار عطل أعلى لتحقيق الفصل السريع. لذلك يجب التأكد من ملاءمة المنحنى لخصائص الحمل وممانعة مسار العطل ومتطلبات زمن الفصل.
ما الفرق بين حماية الكابل والتنسيق بين القواطع؟
حماية الكابل تعني التأكد من أن جهاز الحماية يوفر الحماية المطلوبة للموصل ضد الحمل الزائد والقصر الكهربائي.
أما التنسيق بين القواطع (Selectivity أو Discrimination) فيعني ترتيب أجهزة الحماية بحيث يفصل القاطع الأقرب إلى العطل، قدر الإمكان وضمن حدود التنسيق المثبتة، دون فصل القاطع الأعلى الذي يغذي دوائر أخرى سليمة.
على سبيل المثال، إذا حدث عطل في دائرة مقابس فرعية، فمن المرغوب أن يفصل قاطع هذه الدائرة بدلاً من فصل القاطع الرئيسي للمبنى، متى سمحت خصائص الأجهزة وتيار العطل بذلك.
ويُتحقق من التنسيق باستخدام منحنيات الزمن والتيار وجداول التنسيق الصادرة عن الشركة المصنعة. ولا يكفي أن تكون قيمة أمبير القاطع الفرعي أقل من قيمة القاطع الرئيسي لإثبات الانتقائية في جميع حالات العطل.

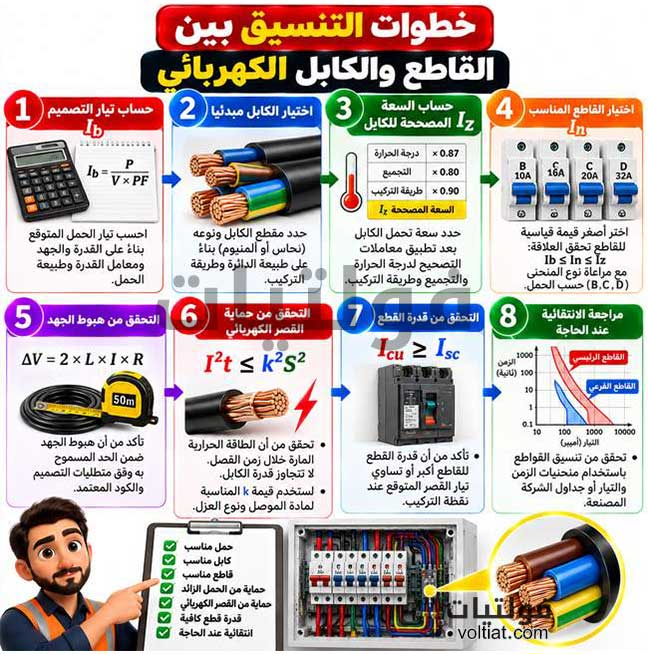

ما خطوات التنسيق بين القاطع والكابل الكهربائي؟
يمكن تنظيم عملية التصميم وفق الخطوات التالية:
- حساب تيار التصميم
Ib: بناءً على القدرة والجهد ومعامل القدرة وطبيعة الحمل. - اختيار الكابل مبدئياً: بالاستناد إلى مادة الموصل ومقطعه وطريقة التركيب.
- حساب السعة المصححة
Iz: بعد تطبيق معاملات درجة الحرارة وتجميع الكابلات وغيرها من العوامل ذات الصلة. - اختيار القاطع: بحيث يحقق شروط التنسيق الحراري ومتطلبات الحمل.
- التحقق من هبوط الجهد: للتأكد من ملاءمة الكابل لطول الدائرة والحمل.
- التحقق من تيار القصر: والتأكد من قدرة القطع وزمن الفصل وتحمل الكابل الحراري.
- مراجعة الانتقائية عند الحاجة: باستخدام بيانات الشركة المصنعة ومنحنيات الفصل.
- مراجعة الكود المعتمد: والتأكد من استيفاء جميع متطلبات السلامة ذات الصلة.
هذه الخطوات تمثل منهجاً عاماً، وقد تتطلب الأحمال الخاصة، مثل المحركات والمحولات، دراسة إضافية لتيارات البدء وخصائص أجهزة الحماية.
ما المرجع المعتمد لتنسيق القاطع والكابل في السعودية؟
ينبغي الرجوع إلى الكود السعودي الكهربائي SBC 401 ومتطلبات المشروع المعتمدة عند تصميم الدوائر الكهربائية أو تعديلها في السعودية.
ومن المراجع الفنية ذات الصلة معيار IEC 60364-4-43:2023، الذي يتناول الحماية من زيادة التيار وتنسيق تدابير الحماية. كما يتناول IEC 60947-2:2024 متطلبات قواطع الدوائر ذات الجهد المنخفض المخصصة للتطبيقات التي يشملها نطاقه. ويجب اختيار الإصدار والمعيار المناسبين لنوع الجهاز والتطبيق.
الأسئلة الشائعة
لا يُعتمد هذا الاختيار في التصميم المعتاد لحماية الكابل من الحمل الزائد؛ لأن القاطع قد يسمح بمرور تيار يتجاوز سعة الكابل المصححة. يجب إعادة تقييم الكابل والحمل ووسيلة الحماية وفق الكود المنطبق.
لا. يجب مراجعة تيار الحمل وسعة الكابل المصححة وخصائص الفصل وقدرة القطع وتيار القصر المتوقع وهبوط الجهد، إضافة إلى ظروف التركيب.
زيادة المقطع قد ترفع سعة تحمل الكابل، لكنها لا تكفي وحدها لاعتماد قاطع أكبر. يجب أيضاً التحقق من تيار الحمل، وملاءمة معدات التوصيل، وقدرة القطع، ومتطلبات الحماية والكود.
يفضل تحقيق الانتقائية عندما يتطلب التصميم ذلك، لكن لا يمكن ضمانها بمجرد اختلاف التيار المقنن للقاطعين. يجب مراجعة منحنيات الفصل وجداول التنسيق الصادرة عن الشركة المصنعة.
الخلاصة
يعتمد التنسيق بين القاطع والكابل الكهربائي على أكثر من مطابقة قيم الأمبير. يجب التحقق من تيار التصميم وسعة تحمل الكابل المصححة، ثم مراجعة حماية الحمل الزائد والقصر الكهربائي وقدرة القطع وزمن الفصل، مع التأكد من الانتقائية عند الحاجة.
وفي المشاريع السعودية، ينبغي تطبيق متطلبات الكود السعودي الكهربائي والمراجع المعتمدة، وعدم تغيير القاطع أو الكابل اعتماداً على قيمة الأمبير وحدها.
سؤال للنقاش: هل سبق أن واجهت قاطعاً يفصل باستمرار؟ شاركنا قيمة القاطع ومقطع الكابل ونوع الحمل، لنوضح العوامل التي يجب فحصها قبل اتخاذ قرار التغيير.
المصادر:
- الكود السعودي الكهربائي SBC 401
- IEC 60364-4-43:2023 – الحماية من زيادة التيار
- IEC 60947-2:2024 – قواطع الدوائر ذات الجهد المنخفض
