هل تعلم أن توزيع الأحمال بطريقة غير مناسبة قد يسبب تفاوتاً في تيارات الفازات، حتى لو كانت القواطع الكهربائية تعمل بصورة طبيعية؟ لذلك، فإن توزيع الأحمال داخل لوحة التوزيع ليس مجرد ترتيب للأسلاك والقواطع، بل عملية تعتمد على حساب التيارات، واختيار وسائل الحماية، ومراعاة طبيعة الأحمال وظروف تشغيلها.
في هذا المقال، ستتعرف على كيفية توزيع الدوائر الكهربائية داخل اللوحة، والفرق بين الأنظمة أحادية الطور وثلاثية الطور، وطريقة موازنة الأحمال، مع أمثلة عملية تناسب المنازل والمباني التجارية في السعودية.
ما المقصود بتوزيع الأحمال داخل لوحة التوزيع؟
توزيع الأحمال هو تنظيم الدوائر الخارجة من لوحة التوزيع الكهربائية بحيث تحصل كل دائرة على التغذية المناسبة، مع توفير الحماية اللازمة وتجنب تجاوز سعة الموصلات ومعدات التوزيع.
تشمل هذه الأحمال الإنارة، والمقابس، ومكيفات الهواء، وسخانات المياه، والمضخات، والأفران الكهربائية، وغيرها من الأجهزة.
في اللوحات أحادية الطور، يتركز الاهتمام على تقسيم الأحمال إلى دوائر مناسبة. أما في اللوحات ثلاثية الطور، فيضاف إلى ذلك توزيع الأحمال أحادية الطور على الفازات الثلاث بصورة تقلل التفاوت في تياراتها.
ولفهم مكونات اللوحة قبل معرفة طريقة توزيع الأحمال، يمكنك الاطلاع على مقال مكونات لوحة التوزيع الكهربائية المنزلية.
كيف تنتقل الكهرباء داخل لوحة التوزيع؟
يمر التيار الكهربائي في مسار التغذية من المصدر إلى الدوائر الفرعية عبر معدات الفصل والتوزيع والحماية. ويمكن تبسيط المسار المعتاد كما يلي: مصدر التغذية ثم وسيلة الفصل الرئيسية ثم قضبان التوزيع ثم القواطع الفرعية وأخيراً الأحمال الكهربائية.

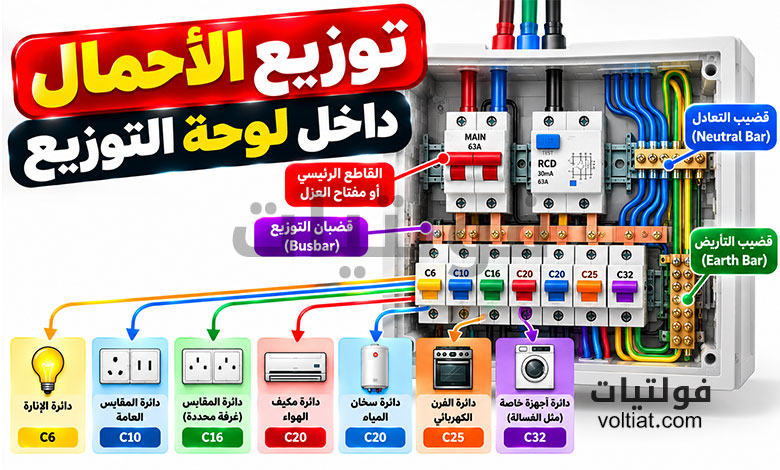

وتؤدي المكونات التالية وظائف مختلفة:
- القاطع الرئيسي أو مفتاح العزل: يستخدم لفصل التغذية عن اللوحة، وقد يوفر حماية من زيادة التيار إذا كان قاطعاً مزوداً بوظيفة الحماية المناسبة.
- قضبان التوزيع (Busbars): تنقل التغذية إلى القواطع الفرعية وفق تصميم اللوحة.
- القواطع الفرعية (MCB): توفر الحماية من زيادة التيار والقصر الكهربائي ضمن خصائص القاطع وشروط التنسيق.
- قاطع التيار المتبقي (RCD): يوفر الحماية من بعض مخاطر تيار التسرب وفق نوعه وحساسيته وظروف التركيب، لكنه لا يغني وحده عن حماية زيادة التيار.
- قضيب التعادل (Neutral Bar): يستقبل موصلات التعادل وفق تصميم الدائرة وترتيب وسائل الحماية.
- قضيب التأريض (Earth Bar): يجمع موصلات الحماية الأرضية.
قد تختلف طريقة ترتيب المكونات وتوصيلها باختلاف تصميم اللوحة ونظام التأريض والحماية المستخدم. لذلك، لا ينبغي تطبيق مخطط واحد على جميع اللوحات دون التحقق من ملاءمته.
كيف توزع الأحمال في لوحة أحادية الطور؟
تستخدم اللوحات أحادية الطور في العديد من التطبيقات السكنية. وفيها، لا توجد ثلاث فازات لموازنة الأحمال بينها، بل يكون التركيز على تقسيم الأحمال إلى دوائر مناسبة، مع مراعاة التيار المتوقع لكل دائرة.
على سبيل المثال، يمكن أن يتضمن توزيع لوحة منزلية الدوائر التالية:
- دائرة أو أكثر للإنارة.
- دوائر للمقابس الكهربائية العامة.
- دائرة مخصصة لمكيف هواء، عند الحاجة وفق القدرة ومتطلبات الجهاز.
- دائرة لسخان المياه.
- دائرة مخصصة لفرن كهربائي أو جهاز مرتفع القدرة إذا تطلب التصميم ذلك.
لا توجد قاعدة واحدة تلزم جميع المنازل بالتقسيم نفسه؛ إذ يعتمد عدد الدوائر على الأحمال، ومساحة المبنى، وطريقة التمديد، ومتطلبات الكود المعتمد.
كذلك، يجب اختيار القاطع والكابل بناءً على حسابات التصميم، لا على قدرة الجهاز وحدها. ويشمل ذلك سعة تحمل الكابل للتيار، وظروف التركيب، ودرجة الحرارة، وهبوط الجهد، ومتطلبات الحماية.
كيف توزع الأحمال في لوحة ثلاثية الطور؟
تحتوي اللوحة ثلاثية الطور على الفازات L1 وL2 وL3، وقد تحتوي على موصل تعادل N بحسب نظام التغذية.
عند توزيع الأحمال أحادية الطور، يُفضّل توزيع الدوائر بين الفازات الثلاث بحيث تكون تياراتها متقاربة قدر الإمكان خلال ظروف التشغيل المتوقعة. أما الأحمال ثلاثية الطور، فتتصل بالفازات الثلاث وفق مواصفات الجهاز وتصميم الدائرة.
وتكتسب موازنة الأحمال أهمية خاصة في المباني التي تضم عدداً كبيراً من مكيفات الهواء، والإنارة، والمقابس، والمعدات أحادية الطور.
مثال عملي على موازنة الفازات
لنفترض أن قياس تيارات لوحة ثلاثية الطور أثناء تشغيل مجموعة من الأحمال أعطى النتائج التالية:
| التيار المقاس | الفاز |
|---|---|
| 28 أمبير | L1 |
| 17 أمبير | L2 |
| 25 أمبير | L3 |
توضح هذه القراءات أن تيار الفاز L2 أقل من تياري الفازين الآخرين. ويمكن أن تكون مراجعة توزيع الأحمال أحادية الطور خطوة مناسبة، لكن لا يمكن تحديد سبب التفاوت أو طريقة التصحيح من هذه الأرقام وحدها.
لإجراء مراجعة صحيحة، ينبغي:
- التأكد من أن القياسات أُخذت في ظروف تشغيل مماثلة.
- حصر الأحمال المتصلة بكل فاز.
- التحقق من الأحمال التي تعمل بصورة متقطعة أو تتغير قدرتها.
- مراجعة إمكانية إعادة توزيع الدوائر أحادية الطور.
- إعادة القياس بعد التعديل للتحقق من النتيجة.
الهدف هو تقليل التفاوت غير الضروري بين تيارات الفازات، وليس افتراض أن التيارات ستظل متساوية في جميع الأوقات.
هل يؤدي تساوي تيارات الفازات إلى اختفاء تيار التعادل؟
ليس بالضرورة في جميع الحالات. ففي نظام ثلاثي الطور متزن يغذي أحمالاً خطية، تتعادل المركبات الأساسية لتيارات الفازات عند نقطة التعادل وفق شروط النظام.
لكن الأحمال غير الخطية، مثل بعض مزودات الطاقة الإلكترونية ومشغلات الإنارة، قد تولد توافقيات تتجمع بعض رتبها في موصل التعادل. لذلك، لا يكفي تساوي قراءات التيار الأساسية للحكم على أن تيار التعادل يساوي صفراً.
وقد يتطلب الأمر قياس تيار التعادل وتحليل التوافقيات عند الاشتباه في وجودها، مع التأكد من أن مقطع موصل التعادل مناسب لطبيعة الأحمال.
كيف تحسب تيار الحمل قبل توزيعه؟
يساعد حساب التيار المتوقع على تقدير متطلبات الدائرة، لكنه لا يحدد وحده مقطع الكابل أو سعة القاطع.
في دائرة أحادية الطور، يمكن تقدير التيار باستخدام المعادلة التالية عندما تكون القدرة الفعالة ومعامل القدرة معروفين:
I = P / (V × PF)
حيث:
I: التيار بالأمبير.
P: القدرة الفعالة بالواط.
V: جهد التغذية بالفولت.
PF: معامل القدرة.
أما في نظام ثلاثي الطور متزن، فيمكن تقدير تيار الخط باستخدام:
I = P / (√3 × V × PF)
حيث يمثل V جهد الخط بين فازتين، وتُستخدم المعادلة في الظروف التي تتوافق مع افتراضاتها.
مثال حسابي على حمل أحادي الطور
لنفترض وجود جهاز قدرته الفعالة 2,000 واط، يعمل على جهد 230 فولت، ومعامل قدرته يساوي 1.
يكون التيار التقريبي:
I = 2000 / (230 × 1)
I ≈ 8.7 A
هذه النتيجة تقدير لتيار الحمل في المثال، وليست توصية مباشرة باستخدام قاطع بتيار اسمي معين. يجب التحقق من سعة الكابل وطريقة تمديده ودرجة الحرارة وخصائص القاطع ومتطلبات الحماية قبل اتخاذ القرار.
وللتوسع في هذا الجانب، يمكنك الربط داخلياً بمقال أهم شروط تحديد سعة الكابل الكهربائي المناسب.
كيف تتعامل مع الأحمال ذات القدرة المرتفعة؟
تحتاج الأجهزة ذات القدرة المرتفعة أو متطلبات التشغيل الخاصة إلى دراسة مناسبة عند تصميم الدوائر الكهربائية، ومن أمثلتها:
- مكيفات الهواء: تُراجع بيانات التيار والقدرة ومتطلبات الحماية، بما فيها تيار الإقلاع إذا كان مؤثراً.
- سخانات المياه: يُحسب تيارها وفق القدرة والجهد، وتُراعى متطلبات الحماية من الصدمات الكهربائية.
- الأفران الكهربائية: يُحدد أسلوب تغذيتها وفق القدرة والجهد وتعليمات الشركة المصنعة.
- شواحن السيارات الكهربائية: تُراعى القدرة المستمرة ومتطلبات الحماية والتأريض والتغذية.
- المحركات والمضخات: تُراجع تيارات التشغيل والإقلاع ومعامل القدرة وطريقة التحكم.
قد تحتاج هذه الأجهزة إلى دوائر مخصصة، لكن لا يصح اعتبار ذلك حكماً واحداً لكل الأجهزة أو المشاريع؛ فالقرار يعتمد على مواصفات الحمل والتصميم والكود المعتمد.
ما الفرق بين توزيع الأحمال وموازنة الفازات؟
يرتبط المفهومان ببعضهما، لكنهما ليسا الشيء نفسه. فتوزيع الأحمال يعني تقسيم الدوائر وتنظيمها داخل اللوحة، مع تحديد وسائل الحماية المناسبة لكل دائرة.
أما موازنة الفازات فتعني توزيع الأحمال أحادية الطور على الفازات الثلاث بصورة تقلل التفاوت بين تياراتها في النظام ثلاثي الطور.
قد تكون الدوائر مرتبة ومحمية بطريقة مناسبة، لكن إحدى الفازات تحمل تياراً أعلى من غيرها. وفي المقابل، لا تعني موازنة الفازات أن اختيار القواطع والكابلات أصبح صحيحاً تلقائياً؛ إذ يجب تقييم كل جانب على حدة.
ما الأخطاء الشائعة عند توزيع الأحمال؟
توجد أخطاء قد تؤثر في سلامة اللوحة واعتمادية النظام، ومن أبرزها:
- تجميع أحمال كبيرة على دائرة واحدة: قد يؤدي ذلك إلى تجاوز سعة الكابل أو فصل القاطع بسبب زيادة التيار.
- إهمال موازنة الفازات: قد يسبب تفاوتاً مستمراً في تياراتها، ويستدعي مراجعة توزيع الأحمال.
- زيادة سعة القاطع دون فحص الكابل: لا يجوز تغيير القاطع إلى سعة أكبر لمجرد أنه يفصل باستمرار؛ يجب تحديد سبب الفصل أولاً.
- خلط موصلات التعادل بين دوائر محمية بأجهزة RCD مختلفة: قد يسبب فصلاً غير مرغوب فيه أو يؤثر في عمل الحماية.
- إهمال ترقيم الدوائر: يصعّب تحديد الدائرة المطلوبة عند الصيانة أو حدوث عطل.
- تجاهل الأحمال المستقبلية: قد يجعل التوسع لاحقاً أكثر صعوبة، لذلك ينبغي مراعاة السعة الاحتياطية المناسبة عند التصميم.
- تجاهل التوافقيات عند وجود أحمال إلكترونية كثيرة: قد يؤدي ذلك إلى تقدير غير مناسب لتيار التعادل أو المتطلبات الحرارية لبعض الموصلات.
إذا كان القاطع يفصل بصورة متكررة، فمن الأفضل تحديد السبب قبل إجراء أي تعديل. ويمكنك الربط هنا بمقال أسباب انقطاع الكهرباء عن جزء من المنزل وكيفية حل المشكلة.
كيف تتحقق من جودة توزيع الأحمال؟
يمكن اتباع الخطوات التالية عند مراجعة لوحة قائمة أو دراسة تصميم جديد:
- إعداد قائمة بالأحمال والدوائر التي تغذيها اللوحة.
- تسجيل القدرة والتيار المتوقع لكل حمل، مع مراعاة ظروف تشغيله.
- مراجعة مقاطع الكابلات وسعاتها في ظروف التركيب الفعلية.
- التحقق من ملاءمة القواطع ووسائل الحماية لكل دائرة.
- قياس تيارات الفازات أثناء ظروف تشغيل مناسبة.
- مراجعة توزيع الأحمال أحادية الطور إذا ظهر تفاوت يستدعي المعالجة.
- فحص موصل التعادل عند وجود مؤشرات على ارتفاع تياره أو وجود توافقيات.
- التأكد من ترقيم الدوائر وسلامة التوصيلات وتوفر المساحة الاحتياطية المناسبة.
يجب أن ينفذ القياس داخل اللوحات شخص مؤهل باستخدام أدوات مناسبة وإجراءات آمنة؛ فقد تبقى أجزاء من اللوحة تحت الجهد حتى بعد فصل بعض القواطع الفرعية.
ما المرجع المعتمد لتوزيع الأحمال في السعودية؟
عند تصميم أو تعديل لوحة توزيع في السعودية، ينبغي الرجوع إلى الكود السعودي الكهربائي SBC 401 والمتطلبات المنطبقة على نوع المبنى والمنشأة، وعدم الاعتماد على ممارسات مأخوذة من أكواد دول أخرى دون التحقق من انطباقها.
كما يتناول المعيار الدولي IEC 60364-5-52 اختيار أنظمة التمديدات الكهربائية وتركيبها، بما يشمل جوانب تتعلق بسعة الموصلات وهبوط الجهد وبعض الاعتبارات الخاصة بالتوافقيات. ويمكن الاستفادة منه مرجعاً فنياً، مع الالتزام بالكود المعتمد محلياً عند التطبيق. ومن هذه المراجع:
- الكود السعودي الكهربائي SBC 401 – المصدر الرسمي
- IEC 60364-5-52 – المصدر الرسمي من اللجنة الكهروتقنية الدولية
- دليل التركيبات الكهربائية من شنايدر إلكتريك – التوافقيات
الأسئلة الشائعة
يُفضّل تقليل التفاوت بين تيارات الفازات قدر الإمكان وفق ظروف التشغيل المتوقعة. لكن التساوي التام ليس شرطاً واقعياً في جميع الأوقات؛ لأن الأحمال قد تعمل وتتوقف في أوقات مختلفة.
في النظام المتزن ذي الأحمال الخطية، تتعادل المركبات الأساسية للتيارات. لكن الأحمال غير الخطية قد تولد توافقيات تتجمع في موصل التعادل، لذلك قد يستمر مرور تيار فيه.
لا. يجب مراعاة سعة الكابل وطريقة تركيبه ودرجة الحرارة وخصائص القاطع ومتطلبات الحماية والقصر الكهربائي، إضافة إلى ظروف الحمل الفعلية.
يعتمد ذلك على قدرة الجهاز، وتعليمات الشركة المصنعة، ومتطلبات الكود، وتصميم الدائرة. قد تتطلب بعض الأجهزة دوائر مخصصة، بينما يمكن تصميم دوائر أخرى لتغذية أكثر من حمل ضمن الحدود المسموح بها.
الخلاصة
يعتمد توزيع الأحمال داخل لوحة التوزيع على تنظيم الدوائر، وحساب التيارات، واختيار الكابلات والقواطع المناسبة، وموازنة الفازات عند استخدام نظام ثلاثي الطور. كما يجب الانتباه إلى التوافقيات وتيار التعادل، وعدم اعتبار موازنة الفازات بديلاً عن تصميم الحماية الصحيح.
وفي المشاريع السعودية، ينبغي مراجعة متطلبات الكود السعودي الكهربائي قبل تنفيذ أي تعديل على اللوحة.
