تخيّل انقطاع الكهرباء عن مبنى يحتوي على أجهزة تحتاج إلى مصدر طاقة احتياطي. كيف يمكن تشغيل المولد ونقل الأحمال إليه دون الحاجة إلى تدخل يدوي؟ هنا تظهر أهمية مفتاح التحويل الأوتوماتيكي ATS، الذي يتولى مراقبة مصادر الكهرباء والتحويل بينها وفق إعدادات محددة.
يُستخدم هذا المفتاح في المباني التجارية والمستشفيات والمنشآت الصناعية ومراكز البيانات، وكذلك في بعض أنظمة الطاقة الاحتياطية للمنازل. وتزداد أهميته عندما تكون استمرارية التغذية الكهربائية ضرورية لتشغيل الأجهزة والمعدات.
في هذا المقال، سنتعرّف على معنى مفتاح التحويل الأوتوماتيكي ATS، ومكوناته، وكيف يعمل عند انقطاع الكهرباء وعودتها، إضافة إلى أنواع التحويل وأهم اعتبارات السلامة عند اختياره وتركيبه.
ما هو مفتاح التحويل الأوتوماتيكي ATS؟
مفتاح التحويل الأوتوماتيكي (Automatic Transfer Switch)، واختصاره ATS، هو جهاز كهربائي ينقل تغذية الأحمال تلقائياً من مصدر كهربائي أساسي إلى مصدر بديل عند اكتشاف انقطاع المصدر الأساسي أو خروجه عن الحدود المقبولة.
في الاستخدام الشائع، يكون المصدر الأساسي هو الشبكة الكهربائية، بينما يكون المصدر البديل مولداً احتياطياً. وعندما تعود الشبكة وتستقر، يستطيع المفتاح إعادة توصيل الأحمال بها تلقائياً وفق الإعدادات المبرمجة.
من المهم معرفة أن مفتاح ATS لا يولّد الكهرباء بنفسه، بل يختار المصدر المناسب لتغذية الأحمال. لذلك، يحتاج النظام إلى مصدر بديل جاهز للعمل، مثل مولد كهربائي، حتى يتمكن من توفير التغذية الاحتياطية.
لمزيد من التفاصيل حول ATS اقرأ مقال: شرح دائرة التحويل التلقائي ATS

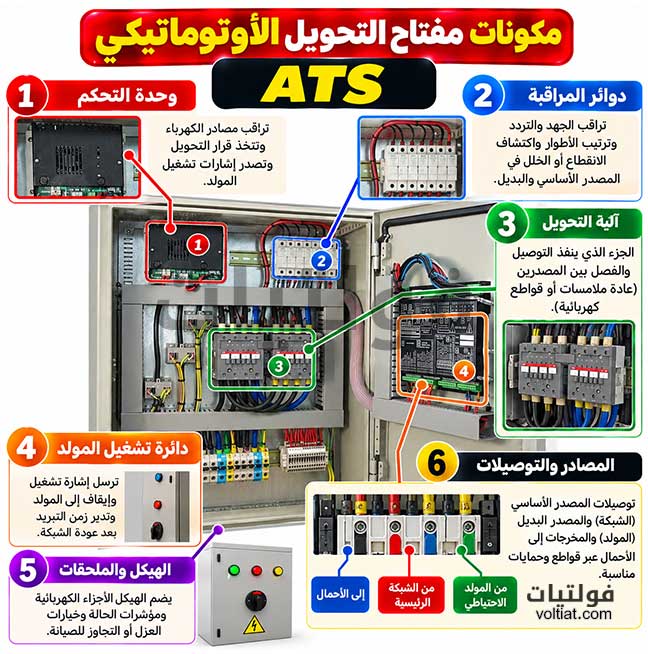

ما مكونات مفتاح التحويل الأوتوماتيكي ATS؟
يتكون مفتاح التحويل الأوتوماتيكي من عدة أجزاء تعمل معاً لمراقبة مصادر الكهرباء وتنفيذ عملية التحويل بأمان.
1. وحدة التحكم (Controller)
تُعد وحدة التحكم الجزء المسؤول عن اتخاذ قرار التحويل. فهي تستقبل إشارات مراقبة مصادر الكهرباء، وتقارن القراءات بالإعدادات المحددة، ثم تصدر أوامر التشغيل والتحويل.
وقد تتضمن إعدادات قابلة للبرمجة، مثل تأخير التحويل عند انقطاع المصدر، وزمن انتظار استقرار المصدر البديل، وتأخير العودة إلى الشبكة.
2. دوائر مراقبة مصادر الكهرباء
تراقب هذه الدوائر حالة المصدر الأساسي والمصدر البديل، بحسب إمكانات الجهاز. وقد تشمل المراقبة:
- انخفاض الجهد أو ارتفاعه عن الحدود المحددة.
- انقطاع أحد الأطوار في الأنظمة ثلاثية الطور.
- ترتيب الأطوار، إذا كانت هذه الوظيفة مدعومة.
- انحراف التردد عن الحدود المسموح بها.
- استقرار جهد وتردد المولد قبل توصيل الأحمال إليه.
تختلف وظائف المراقبة المتاحة من جهاز إلى آخر؛ لذلك يجب الرجوع إلى دليل الشركة المصنّعة.
3. آلية التحويل
هي الجزء الذي ينفذ التوصيل والفصل بين المصدرين. وقد تعتمد على ملامسات كهربائية، أو قواطع مزودة بآلية تشغيل، أو تقنيات أخرى مصممة لهذا الغرض.
يجب أن يكون جهاز التحويل مناسباً للتيار والجهد وظروف التشغيل، وأن تتوافر فيه وسائل منع التوصيل غير الآمن بين المصدرين وفق نوع النظام وتصميمه.
4. دائرة تشغيل المولد
عند استخدام مولد احتياطي متوافق مع نظام ATS، يمكن لوحدة التحكم إرسال إشارة تشغيل إلى المولد عند فشل المصدر الأساسي.
وبعد عودة الشبكة، يمكن للنظام إرسال أمر إيقاف المولد بعد تنفيذ التحويل وفترة التبريد المحددة، إذا كانت هذه الوظائف مدعومة ومهيأة.
5. الهيكل ووسائل المراقبة
يضم الهيكل الأجزاء الكهربائية وآلية التحويل، وقد يحتوي على مؤشرات لحالة المصدر المتصل، ووضع التشغيل، والإنذارات، بالإضافة إلى وسائل تحكم يدوي أو خيارات تجاوز وعزل للصيانة في بعض الطرازات.
كيف يعمل مفتاح التحويل الأوتوماتيكي ATS؟
تتمثل وظيفة مفتاح التحويل الأوتوماتيكي في مراقبة مصدر الكهرباء الأساسي باستمرار، ثم نقل الأحمال إلى المصدر البديل عند الحاجة. ويمكن تقسيم دورة التشغيل إلى المراحل التالية.
المرحلة الأولى: التشغيل الطبيعي على الشبكة
في الظروف الطبيعية، تتغذى الأحمال من الشبكة الكهربائية، بينما يراقب ATS الجهد والتردد والمعايير الأخرى التي يدعمها الجهاز.
إذا بقيت القراءات ضمن الحدود المقبولة، يستمر المفتاح في توصيل الأحمال بالمصدر الأساسي.
المرحلة الثانية: اكتشاف انقطاع الكهرباء
عند انقطاع الشبكة أو حدوث خلل يتجاوز الحدود المضبوطة، تكتشف وحدة التحكم الحالة غير الطبيعية.
وقد ينتظر النظام مدة محددة قبل اتخاذ الإجراء؛ وذلك لتجنب التحويل بسبب اضطراب لحظي أو انخفاض قصير في الجهد.
المرحلة الثالثة: إرسال أمر تشغيل المولد
إذا كان المصدر البديل مولداً، يرسل ATS أمر التشغيل إليه. ويبدأ المولد عملية التشغيل حتى يصل إلى حالة تسمح بتغذية الأحمال.
لا يحدث التحويل بالضرورة فور تشغيل المولد؛ إذ ينتظر النظام عادةً التأكد من أن جهد المولد وتردده أصبحا ضمن الحدود المطلوبة.
المرحلة الرابعة: نقل الأحمال إلى المصدر البديل
بعد التأكد من جاهزية المصدر البديل، تنفذ آلية التحويل العملية وفق نوع المفتاح.
في التحويل المفتوح، يُفصل المصدر الأول قبل توصيل المصدر الثاني، ولذلك يحدث انقطاع مؤقت في التغذية. أما التحويل المغلق، فيسمح بتداخل قصير بين المصدرين وفق شروط فنية محددة.
المرحلة الخامسة: مراقبة المصدر البديل
بعد التحويل، تستمر الأحمال في العمل من المولد، بينما يواصل ATS مراقبة المصادر المتاحة.
إذا ظهرت مشكلة في المصدر البديل، فإن الإجراء الذي يتخذه النظام يعتمد على تصميمه وإعداداته؛ فلا ينبغي افتراض أن كل جهاز ينفذ الاستجابة نفسها.
المرحلة السادسة: عودة الشبكة وإعادة التحويل
عندما تعود الشبكة الكهربائية، يتحقق ATS من استقرارها وفق الحدود والمدة المضبوطة. وبعد التأكد من صلاحيتها، يعيد توصيل الأحمال بها وفق تسلسل التحويل المعتمد.
ثم يُسمح للمولد بالعمل دون حمل لفترة تبريد إذا كانت وظيفة التبريد متاحة ومبرمجة، وبعد ذلك يصدر أمر إيقافه.
ملاحظة مهمة: تختلف أزمنة اكتشاف الانقطاع وتشغيل المولد والتحويل والعودة من جهاز إلى آخر. لذلك، لا توجد مدة واحدة تصلح لجميع أنظمة ATS؛ ويجب ضبطها وفق تعليمات الشركة المصنّعة ومتطلبات الأحمال.
يمكنك الإطلاع على مقال: دائرة التحويل الأوتوماتيكي ATS
ما أنواع التحويل في مفتاح ATS؟
يؤثر نوع التحويل في مدة انقطاع التغذية، وطريقة التعامل مع المصدرين، ومدى ملاءمة النظام للأحمال الحساسة.
1. التحويل المفتوح (Open Transition)
يُعرف هذا النوع أيضاً باسم «الفصل قبل التوصيل» (Break-Before-Make). يفصل المفتاح المصدر الأول قبل توصيل المصدر الثاني، ولذلك يحدث انقطاع مؤقت في التغذية أثناء عملية التحويل.
يتميز ببساطة التصميم، ويُستخدم في كثير من أنظمة التغذية الاحتياطية للمباني والمنشآت. لكن زمن الانقطاع الكلي قد يشمل أيضاً المدة اللازمة لاكتشاف العطل وتشغيل المولد واستقراره.
ومن أشكاله التحويل المفتوح المؤخر، الذي يتضمن فترة فصل مقصودة قبل التوصيل بالمصدر البديل. وقد يُستخدم هذا الأسلوب في تطبيقات معينة للمساعدة على تقليل آثار الجهد المتبقي في بعض المحركات أو المحولات.
2. التحويل المغلق (Closed Transition)
يُعرف باسم «التوصيل قبل الفصل» (Make-Before-Break). يتصل المصدر الجديد لفترة قصيرة قبل فصل المصدر السابق، ما قد يتيح نقل الحمل دون انقطاع ملحوظ.
لكن هذا النوع يتطلب توافقاً مناسباً بين المصدرين في الجهد والتردد وزاوية الطور، إضافة إلى تجهيزات تحكم وحماية ملائمة. وقد يتطلب التوصيل المتوازي المؤقت موافقة الجهة المشغلة للشبكة وفق متطلبات الموقع والأنظمة المعمول بها.
لذلك، لا يعني التحويل المغلق أنه مناسب لكل منشأة أو أنه يضمن استمرارية مطلقة في جميع الظروف.
3. التحويل المتزامن الطور (In-Phase Transition)
ينتظر هذا الأسلوب وصول المصدرين إلى علاقة طور مناسبة قبل تنفيذ التحويل المفتوح، عندما تكون هذه الوظيفة متاحة. ويساعد ذلك على تقليل الاضطرابات التي قد تتعرض لها بعض الأحمال أثناء الانتقال بين المصدرين.
4. التحويل مع تجاوز وعزل المفتاح (Bypass-Isolation)
هذا ترتيب خاص يتيح عزل آلية التحويل للصيانة مع توفير مسار بديل للتغذية، وفق تصميم الجهاز وإجراءات التشغيل. ويُستخدم عندما تكون صيانة المفتاح دون قطع التغذية مطلباً مهماً.
وهو ليس مجرد وضع تشغيل عادي، بل تجهيز يحتاج إلى تصميم وتركيب وإجراءات تشغيل مناسبة.
ما الفرق بين مفتاح ATS والتحويل اليدوي؟
يكمن الفرق الأساسي في طريقة تنفيذ التحويل بين المصدرين.
| وجه المقارنة | مفتاح ATS | مفتاح التحويل اليدوي |
|---|---|---|
| طريقة التشغيل | تلقائية عند تحقق شروط التحويل | تتطلب تدخلاً يدوياً |
| مراقبة المصادر | قد يراقب الجهد والتردد ومعايير أخرى | تعتمد على المستخدم أو تجهيزات إضافية |
| تشغيل المولد | يمكنه إرسال أمر التشغيل إذا كان النظام متوافقاً | يحتاج عادةً إلى تشغيل منفصل أو نظام تحكم إضافي |
| سرعة الاستجابة | تعتمد على الإعدادات والمصدر البديل | تعتمد على سرعة تدخل المشغل |
| الاستخدام | المنشآت التي تحتاج إلى تحويل تلقائي | الأنظمة التي تسمح بالتحويل اليدوي |
يجب أن يكون أي مفتاح تحويل مناسباً للتيار والجهد المتوقعين، ومصمماً لمنع التوصيل غير الآمن بين المصدرين. ولا يجوز الاعتماد على إجراء يدوي غير مؤمّن بديلاً عن وسائل الحماية المطلوبة.
أين يُستخدم مفتاح التحويل الأوتوماتيكي ATS؟
توجد تطبيقات عديدة لمفتاح ATS، خصوصاً في المواقع التي تتطلب مصدراً احتياطياً للطاقة، ومنها:
- المباني السكنية والتجارية: لتغذية الأحمال المختارة من مولد احتياطي.
- المستشفيات والمرافق الصحية: لدعم استمرارية تغذية الأنظمة التي تتطلب مصدراً احتياطياً، وفق تصميم المنشأة.
- مراكز البيانات: لتنسيق التحويل بين مصادر التغذية ضمن منظومة احتياطية أوسع.
- المصانع والمنشآت الصناعية: لتقليل آثار انقطاع الكهرباء على العمليات والمعدات.
- محطات المياه والاتصالات: لدعم استمرار تشغيل المعدات عند تعطل المصدر الأساسي.
وجود ATS وحده لا يضمن استمرارية الطاقة لجميع هذه الأحمال؛ إذ يعتمد مستوى الاستمرارية على المولد، وسرعة تشغيله، ونوع التحويل، وتصميم منظومة التغذية الاحتياطية بالكامل.
ما أهم شروط اختيار وتركيب مفتاح ATS؟
يتطلب اختيار مفتاح التحويل الأوتوماتيكي مراعاة مجموعة من الجوانب الفنية، وليس الاكتفاء بمقارنة التيار المقنن فقط.
1. تحديد تيار الأحمال وطبيعتها
يجب حساب الأحمال التي ستُغذّى عبر المفتاح، مع مراعاة تيارات بدء تشغيل المحركات والأحمال ذات الخصائص الخاصة. كما يجب التحقق من قدرة المصدر البديل على تشغيل الأحمال المطلوبة.
2. مطابقة الجهد وعدد الأطوار
يجب اختيار مفتاح متوافق مع جهد النظام، وعدد الأطوار، وتردد التشغيل، وطريقة التوصيل المستخدمة في المنشأة.
3. التحقق من قدرة التحمل والفصل
يجب أن تكون مواصفات المفتاح مناسبة لتيار التشغيل وظروف القصر المتوقعة، وأن تتوافق مع أجهزة الحماية والتصميم الكهربائي للموقع.
4. دراسة توصيل المحايد والتأريض
قد يحتاج النظام إلى تحويل المحايد مع الأطوار أو إبقائه متصلاً، بحسب تصميم المصدر البديل وترتيب التأريض وطريقة تأريض المولد. ولا توجد قاعدة واحدة تصلح لجميع الأنظمة؛ لذا يجب التحقق من مخطط التوصيل ومتطلبات الحماية والكود المعمول به.
5. منع التوصيل غير الآمن بين المصدرين
يجب التأكد من وجود وسائل تعشيق وحماية مناسبة تمنع التوصيل المتزامن غير المسموح به بين الشبكة والمولد. أما أنظمة التحويل المغلق، فتتطلب تجهيزات مصممة خصيصاً لإدارة التوازي المؤقت بين المصدرين.
6. ضبط أزمنة التحويل والعودة
ينبغي ضبط تأخير اكتشاف الانقطاع، وزمن انتظار جاهزية المولد، وتأخير العودة إلى الشبكة، وفترة تبريد المولد وفق متطلبات النظام وتعليمات المصنّع.
7. الالتزام بالكود والمعايير
في المملكة العربية السعودية، ينبغي أن يراعي التصميم والتركيب متطلبات الكود السعودي الكهربائي (SBC 401) والاشتراطات المعمول بها للمشروع. ومن المراجع الفنية الدولية ذات الصلة معيار IEC 60947-6-1 الخاص بمعدات تحويل مصادر التغذية، مع ضرورة الرجوع إلى الإصدار المعتمد والمتطلبات المحددة للمشروع.
الأسئلة الشائعة حول مفتاح التحويل الأوتوماتيكي ATS
نعم، يمكن تصميم أنظمة تحويل بين مصدرين مختلفين، لكن ATS لا ينتج الكهرباء. وإذا كان المصدر البديل مولداً، فيجب أن يكون المولد متوافقاً مع نظام التحكم وجاهزاً لتوفير القدرة المطلوبة.
يعتمد ذلك على نوع التحويل. فالتحويل المفتوح يسبب انقطاعاً مؤقتاً، بينما يمكن للتحويل المغلق أن ينقل الحمل دون انقطاع ملحوظ إذا تحققت شروط التزامن والتصميم المناسبة.
نعم، يمكن استخدامه في نظام احتياطي منزلي عند اختيار جهاز يتوافق مع الأحمال والمولد وطريقة التوصيل والحماية. ويجب تنفيذ التركيب بواسطة مختص مؤهل وفق متطلبات السلامة والكود المعمول به.
لا. تتمثل وظيفته الأساسية في تحويل التغذية بين المصادر وفق شروط التشغيل. أما الحماية من زيادة التيار والقصر والارتفاعات العابرة في الجهد وغيرها، فتتطلب أجهزة حماية مناسبة وتصميماً متكاملاً.
نعم، ينبغي فحص حالة الجهاز ووصلاته ووظائف التحكم وإجراء اختبارات التحويل وفق تعليمات الشركة المصنّعة وخطة الصيانة المعتمدة، مع تطبيق إجراءات العزل والسلامة قبل أي عمل يتطلب فتح الجهاز أو التعامل مع أجزائه الداخلية.
الخلاصة
يُعد مفتاح التحويل الأوتوماتيكي ATS جزءاً مهماً من منظومات التغذية الاحتياطية؛ إذ يراقب مصادر الكهرباء، ويحوّل الأحمال إلى المصدر البديل عند الحاجة، ثم يعيدها إلى المصدر الأساسي بعد استقرار التغذية.
وتعتمد كفاءة النظام وسلامته على اختيار نوع التحويل المناسب، وتوافق المفتاح مع الأحمال والمولد، وضبط إعدادات التشغيل، وتنفيذ التوصيلات والحماية والتأريض وفق التصميم المعتمد.
هل سبق لك استخدام مفتاح ATS مع مولد احتياطي؟ وما نوع المنشأة التي استخدمته فيها؟ شاركنا تجربتك في التعليقات.
