لماذا يستخدم التيار المتردد AC في الشبكات الكهربائية؟ سؤال يكثر تداوله بين المهتمين بمجال الكهرباء، فما الأسباب التي جعلته الخيار الأساسي؟
يُستخدم التيار المتردد (AC) في معظم الشبكات الكهربائية حول العالم. ويرجع ذلك بشكل أساسي إلى سهولة رفع وخفض الجهد الكهربائي باستخدام المحولات.
يسمح رفع الجهد بتقليل التيار أثناء نقل الكهرباء لمسافات طويلة. ونتيجة لذلك، تنخفض خسائر الطاقة في خطوط النقل. وبعد وصول الكهرباء إلى مناطق الاستهلاك، يمكن خفض الجهد إلى مستويات مناسبة للاستخدام.
لكن هل التيار المتردد هو الخيار الأفضل دائمًا؟ وما الأسباب التي جعلته معيارًا أساسيًا في شبكات الكهرباء؟
في هذا المقال، سنتعرف على أهم أسباب استخدام التيار المتردد، ودور المحولات في ذلك، وعلاقته بخسائر النقل، بالإضافة إلى الفرق بينه وبين التيار المستمر عالي الجهد (HVDC).
لماذا يُستخدم التيار المتردد في الشبكات الكهربائية؟

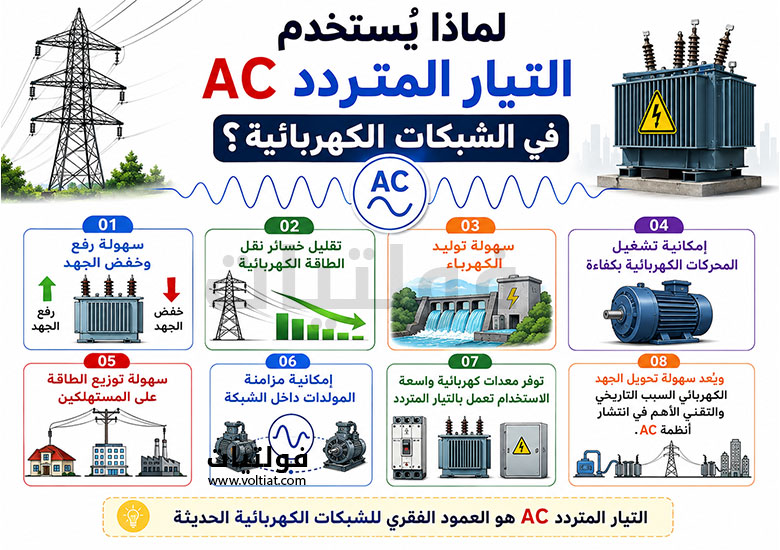

يُستخدم التيار المتردد في الشبكات الكهربائية لعدة أسباب تقنية وعملية، وأهمها:
- سهولة رفع وخفض الجهد.
- تقليل خسائر نقل الطاقة الكهربائية.
- سهولة توليد الكهرباء.
- إمكانية تشغيل المحركات الكهربائية بكفاءة.
- سهولة توزيع الطاقة على المستهلكين.
- إمكانية مزامنة المولدات داخل الشبكة.
- توفر معدات كهربائية واسعة الاستخدام تعمل بالتيار المتردد.
ويُعد سهولة تحويل الجهد الكهربائي السبب التاريخي والتقني الأهم في انتشار أنظمة AC.
ما علاقة المحولات باستخدام التيار المتردد؟
تعمل المحولات الكهربائية اعتمادًا على الحث الكهرومغناطيسي. فعندما يمر تيار متردد في الملف الأول للمحول، يتولد مجال مغناطيسي متغير.
يساعد هذا المجال على توليد جهد كهربائي في الملف الثاني. وبحسب نسبة عدد اللفات بين الملفين، يمكن للمحول رفع الجهد أو خفضه.
لذلك يمكن استخدام المحولات في مراحل مختلفة من الشبكة الكهربائية.
فعلى سبيل المثال:
محطة التوليد ← رفع الجهد ← خطوط النقل ← خفض الجهد ← شبكة التوزيع ← المستهلك
هذه القدرة على تغيير الجهد بسهولة جعلت التيار المتردد مناسبًا جدًا لشبكات الكهرباء واسعة النطاق.
أما التيار المستمر التقليدي، فلا يمكن تغيير جهده باستخدام المحول التقليدي بالطريقة نفسها. وتحتاج أنظمة DC الحديثة إلى إلكترونيات قدرة، مثل المحولات الإلكترونية والمقومات والعاكسات، لتحقيق عمليات تحويل الجهد.
كيف يقلل التيار المتردد خسائر نقل الكهرباء؟
تُعد خسائر الطاقة في خطوط النقل من أهم المشكلات التي يجب التحكم فيها عند نقل الكهرباء لمسافات طويلة.
تعتمد خسائر القدرة الناتجة عن مقاومة الموصل على مربع التيار، وفق العلاقة:
P_loss = I² × R
حيث:
- P_loss = القدرة المفقودة في الخط.
- I = التيار الكهربائي.
- R = مقاومة الموصل.
أما القدرة الكهربائية فتُحسب في أبسط صورة بالعلاقة:
P = V × I
لذلك، عند نقل قدرة معينة، يؤدي رفع الجهد إلى خفض التيار.
وبما أن خسائر الخط تعتمد على مربع التيار، فإن خفض التيار يؤدي إلى انخفاض كبير في الخسائر.
مثال على تأثير رفع جهد النقل
لنفترض أننا نريد نقل قدرة قدرها 1 ميجاواط.
عند جهد قدره 10 كيلوفولت:
I = P ÷ V
I = 1,000,000 ÷ 10,000 = 100 أمبير
أما عند رفع الجهد إلى 100 كيلوفولت:
I = 1,000,000 ÷ 100,000 = 10 أمبير
انخفض التيار من 100 أمبير إلى 10 أمبير.
وبما أن خسائر المقاومة تتناسب مع مربع التيار، فإن تأثير خفض التيار على خسائر النقل يكون كبيرًا جدًا.
لهذا السبب تُنقل الطاقة الكهربائية عبر شبكات النقل عند جهود عالية، ثم يُخفض الجهد تدريجيًا بالقرب من المستهلك.
لماذا يتم رفع جهد الكهرباء قبل نقلها؟
يتم رفع جهد الكهرباء قبل النقل بهدف تقليل التيار وخفض خسائر الطاقة.
فعندما تنتج محطة التوليد الكهرباء، يكون من غير العملي نقلها لمسافات طويلة عند جهد منخفض. لذلك تستخدم محولات رفع الجهد لزيادة الجهد قبل دخول خطوط النقل.
بعد ذلك، تصل الكهرباء إلى محطات التحويل، حيث يتم خفض الجهد على مراحل حتى يصل إلى مستويات مناسبة لشبكات التوزيع والمستهلكين.
وهكذا تعمل شبكة الكهرباء وفق مبدأ بسيط:
رفع الجهد → خفض التيار → تقليل الخسائر → نقل أكثر كفاءة
كيف يساعد التيار المتردد في توليد الكهرباء؟
تنتج المولدات الكهربائية الكبيرة تيارًا مترددًا بصورة طبيعية نتيجة الحركة النسبية بين الموصلات والمجالات المغناطيسية.
فعندما يدور الجزء الميكانيكي في المولد، يتغير الفيض المغناطيسي المرتبط بالموصلات. وينتج عن ذلك جهد كهربائي متردد.
وتُستخدم هذه الطريقة في محطات توليد الكهرباء التي تعتمد على مصادر مختلفة، مثل:
- الطاقة الكهرومائية.
- التوربينات البخارية.
- توربينات الغاز.
- طاقة الرياح.
وبذلك يمكن إنتاج كميات كبيرة من الكهرباء على هيئة تيار متردد ثم رفع جهدها ونقلها عبر الشبكة.
لماذا تستخدم المحركات الكهربائية التيار المتردد؟
تُستخدم محركات التيار المتردد على نطاق واسع في المنازل والمباني والمنشآت الصناعية.
ومن أهم أنواعها المحركات الحثية ثلاثية الطور، التي تتميز ببساطة التصميم والمتانة وقلة الحاجة إلى الصيانة مقارنةً بالعديد من أنواع المحركات الأخرى.
كما يوفر نظام التيار المتردد ثلاثي الأطوار مجالًا مغناطيسيًا دوارًا يمكن استخدامه لتشغيل المحركات بكفاءة.
ولهذا أصبحت محركات AC عنصرًا أساسيًا في التطبيقات الصناعية، مثل:
- المضخات.
- المراوح.
- الضواغط.
- أنظمة التكييف.
- السيور الناقلة.
- المعدات الصناعية.
كيف يساعد التيار المتردد في تشغيل الشبكة الكهربائية؟
تعمل شبكات الكهرباء باستخدام تردد محدد وثابت، مثل 50 هرتز أو 60 هرتز بحسب نظام الكهرباء في الدولة.
يساعد التردد الثابت على تشغيل المعدات الكهربائية ومزامنة المولدات المتصلة بالشبكة.
فعند ربط عدة مولدات بالشبكة، يجب أن تتوافق معايير التشغيل الأساسية، مثل:
- الجهد.
- التردد.
- ترتيب الأطوار.
- زاوية الطور.
وتسمح هذه المزامنة بتشغيل منظومة كهربائية كبيرة تضم عددًا كبيرًا من محطات التوليد.
هل يساعد التيار المتردد في حماية الشبكات الكهربائية؟
نعم، يوفر التيار المتردد بعض الخصائص المفيدة عند تصميم أنظمة الحماية والفصل.
ففي التيار المتردد، يمر التيار بنقطة الصفر بشكل دوري. ويستفيد تصميم بعض قواطع الدائرة من هذه الخاصية للمساعدة في إطفاء القوس الكهربائي أثناء عملية الفصل.
ومع ذلك، تعتمد سهولة الفصل والحماية على نوع القاطع ومستوى الجهد وتصميم الشبكة، لذلك لا يمكن اعتبار عبور التيار للصفر السبب الرئيسي لاستخدام AC في شبكات الكهرباء.
لماذا لم ينتشر التيار المستمر بالطريقة نفسها؟
كان استخدام التيار المستمر في الأنظمة الكهربائية المبكرة أكثر صعوبة عندما يتعلق الأمر بنقل الكهرباء لمسافات طويلة.
والسبب الأساسي هو أن تغيير جهد DC لم يكن سهلًا باستخدام المحولات التقليدية.
أما التيار المتردد، فقد سمح باستخدام المحولات لرفع الجهد وخفضه بكفاءة، وهو ما جعل نقل الكهرباء لمسافات طويلة أكثر عملية.
ومع تطور إلكترونيات القدرة، أصبح من الممكن تحويل جهد التيار المستمر بكفاءة أكبر. لذلك عاد التيار المستمر إلى بعض تطبيقات نقل الطاقة الحديثة.
ما هي حرب التيارات؟
في أواخر القرن التاسع عشر، حدث تنافس شهير بين أنظمة التيار المستمر (DC) وأنظمة التيار المتردد (AC)، وعُرف باسم حرب التيارات.
ارتبطت أنظمة التيار المستمر بشكل كبير بتوماس إديسون، بينما ارتبط انتشار أنظمة التيار المتردد بنيكولا تيسلا وجورج وستنجهاوس.
كان أحد أهم عوامل نجاح التيار المتردد هو إمكانية استخدام المحولات لرفع الجهد وخفضه.
وقد ساعد ذلك على نقل الكهرباء لمسافات أطول بكفاءة أكبر، ثم خفض الجهد قبل توزيعه على المستهلكين.
ومع انتشار البنية التحتية القائمة على AC، أصبحت المولدات والمحولات وخطوط النقل ومعدات التوزيع جزءًا من منظومة كهربائية متكاملة تعتمد على التيار المتردد.
هل ما زال التيار المتردد الأفضل لشبكات الكهرباء الحديثة؟
لا يمكن القول إن التيار المتردد أفضل في جميع الحالات.
فقد أصبح التيار المستمر عالي الجهد (HVDC) خيارًا مهمًا في بعض تطبيقات نقل الطاقة، خاصة عندما تكون المسافات طويلة جدًا أو عند استخدام الكابلات البحرية.
ومن أهم تطبيقات HVDC:
- نقل الطاقة لمسافات طويلة.
- نقل الكهرباء عبر الكابلات البحرية.
- ربط شبكات كهربائية غير متزامنة.
- نقل الطاقة من بعض مشاريع الطاقة المتجددة لمسافات بعيدة.
ومن مزايا HVDC أنه يمكن أن يكون أكثر كفاءة في بعض تطبيقات النقل لمسافات طويلة، كما لا يعاني من بعض خصائص أنظمة AC، مثل القدرة التفاعلية وتأثير الجلد بالطريقة نفسها.
لكن محطات تحويل HVDC تحتاج إلى معدات إلكترونيات قدرة متقدمة ومكلفة نسبيًا في طرفي خط النقل.
لذلك يعتمد الاختيار بين AC وHVDC على طول خط النقل، وقدرة النظام، وطبيعة الشبكات، ونوع الخط أو الكابل، والتكلفة الإجمالية للمشروع.
ما الفرق بين AC وHVDC؟
يمكن تلخيص الفرق بشكل مبسط في الجدول التالي:
| المقارنة | التيار المتردد AC | التيار المستمر عالي الجهد HVDC |
|---|---|---|
| تغيير الجهد | سهل باستخدام المحولات | يحتاج إلى إلكترونيات قدرة |
| شبكات التوزيع | واسع الاستخدام | محدود |
| النقل لمسافات طويلة جدًا | مناسب | قد يكون أكثر كفاءة في بعض الحالات |
| الكابلات البحرية | مستخدم | مناسب جدًا لبعض التطبيقات |
| ربط الشبكات غير المتزامنة | يحتاج إلى تجهيزات مناسبة | ميزة مهمة لـ HVDC |
| البنية التحتية الحالية | واسعة الانتشار | أكثر تخصصًا |
لذلك لا توجد إجابة واحدة تناسب جميع مشاريع نقل الطاقة. فالاختيار يعتمد على ظروف المشروع ومتطلباته.
لماذا لا تزال شبكات الكهرباء تعتمد على AC؟
رغم التطور الكبير في تقنيات التيار المستمر، لا يزال التيار المتردد أساس معظم شبكات الكهرباء بسبب مجموعة من العوامل المتكاملة.
أهمها:
- سهولة رفع وخفض الجهد باستخدام المحولات.
- إمكانية نقل الكهرباء بجهد مرتفع وتقليل التيار.
- انخفاض خسائر النقل عند استخدام جهود عالية.
- سهولة توليد التيار المتردد باستخدام المولدات.
- انتشار المحركات والمعدات التي تعمل بالتيار المتردد.
- وجود بنية تحتية كهربائية ضخمة مبنية على AC.
- توفر معدات الحماية والتحكم والتوزيع الخاصة بأنظمة AC.
كما أن كثيرًا من الأجهزة الإلكترونية الحديثة تحول التيار المتردد إلى تيار مستمر داخل الجهاز، لكن ذلك لا يعني أن شبكة الكهرباء نفسها يجب أن تعمل بالتيار المستمر.
الخلاصة
يُستخدم التيار المتردد AC في الشبكات الكهربائية بشكل واسع لأن تصميمه يتناسب مع متطلبات توليد ونقل وتوزيع الطاقة الكهربائية.
وتُعد إمكانية رفع وخفض الجهد باستخدام المحولات من أهم أسباب انتشاره. فعند رفع الجهد، ينخفض التيار اللازم لنقل القدرة نفسها، وبالتالي تنخفض خسائر الطاقة الناتجة عن مقاومة خطوط النقل.
إضافة إلى ذلك، يتميز التيار المتردد بسهولة التوليد، وانتشار المحركات والمعدات التي تعمل به، وإمكانية مزامنة المولدات وتشغيل شبكات كهربائية كبيرة.
ومع ذلك، لا يعني ذلك أن التيار المتردد هو الخيار الأفضل في كل تطبيق. فقد أصبح HVDC حلًا مهمًا لبعض مشاريع نقل الكهرباء لمسافات طويلة جدًا والكابلات البحرية وربط الشبكات غير المتزامنة.
وبالتالي، يعتمد اختيار AC أو DC على طبيعة شبكة الكهرباء، والمسافة، والقدرة المطلوبة، والتكلفة، ومتطلبات المشروع.
الأسئلة الشائعة حول استخدام التيار المتردد
لأن التيار المتردد يسمح برفع وخفض الجهد بسهولة باستخدام المحولات. ويساعد ذلك على نقل الكهرباء لمسافات طويلة بتيار أقل وخسائر أقل.
يتم رفع الجهد لتقليل التيار عند نقل القدرة نفسها. وبما أن خسائر الخط تتناسب مع مربع التيار، فإن تقليل التيار يخفض خسائر النقل بشكل كبير.
نعم. تستخدم أنظمة HVDC لنقل الكهرباء في تطبيقات معينة، خاصة لمسافات طويلة جدًا والكابلات البحرية وربط بعض الشبكات غير المتزامنة.
يتغير اتجاه التيار المتردد بصورة دورية، بينما يسري التيار المستمر في اتجاه واحد. ويتميز AC بسهولة تحويل الجهد باستخدام المحولات التقليدية.
ليس دائمًا. تعتمد الكفاءة على التطبيق. وقد يكون HVDC أكثر ملاءمة لبعض خطوط النقل الطويلة، بينما يبقى AC عمليًا جدًا في معظم شبكات التوليد والتوزيع.
لأن شبكات التوزيع الكهربائية تعتمد على AC، ولأن معظم الأجهزة المنزلية صُممت للعمل مباشرة من شبكة التيار المتردد أو لتحويله داخليًا إلى DC عند الحاجة.
HVDC هو اختصار High Voltage Direct Current، أي التيار المستمر عالي الجهد. ويستخدم لنقل الطاقة الكهربائية في بعض المشاريع التي تتطلب نقلًا لمسافات طويلة أو ربط شبكات كهربائية معينة.
