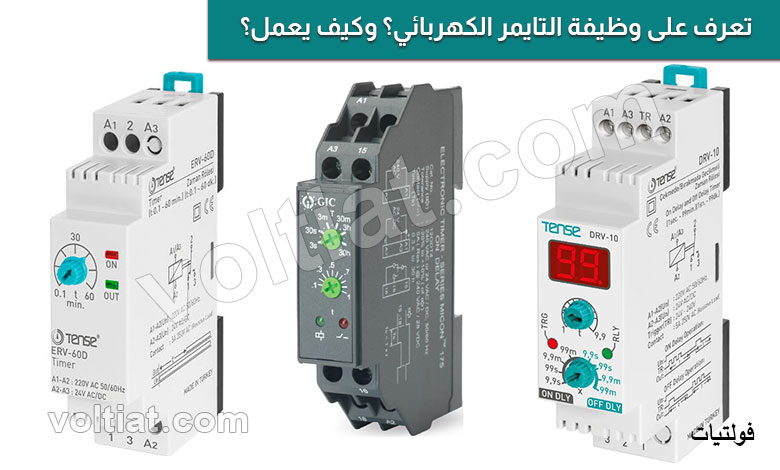

ما هو وظيفة التايمر الكهربائي وكيف يعمل؟ سؤال يكثر تداوله نظراً لأهمية وجود التايمر الكهربائي في دوائر التحكم أو دوائر الكلاسيك كنترول.
سنتعرف في هذا المقال على وظيفة التايمر الكهربائي ودوره في دوائر التحكم الكهربائي، وكيف يعمل؟ وما هي أنواعه؟ تابعوا معنا.
وظيفة التايمر الكهربائي
التايمر الكهربائي هو عنصر متحكم في بعض الدوائر الكهربائية، يقوم بوصل أو فصل التيار الكهربائي بعد مدة زمنية محددة، وقد تكون هذه المدة مقدرة بالثواني أو الدقائق أو الساعات.
وقد يستخدم التايمر الكهربائي (المؤقت الكهربائي) في عدة تطبيقات أبرزها التطبيقات الصناعية والمنزلية، حيث يقوم بتنظيم أوقات تشغيل وفصل التيار الكهربائي عن دائرة التحكم أو الأحمال الكهربائية، أو لإعطاء أمر تشغيل دائرة ما.
ويعتبر التايمر الكهربائي عنصر أساسي في كثير من أنظمة التحكم الكهربائية مثل: تشغيل المضخات – دوائر ستار دلتا – السخانات الكهربائية – وحدات الإنارة… إلخ.
أنواع التايمر الكهربائي
أنواع التايمر الكهربائي من حيث البنية
- تايمر ميكانيكي.
- تايمر هوائي.
- تايمر إلكتروني.
أنواع التايمر الكهربائي من حيث الوظيفة
- تايمر أون ديلي (بالإنجليزية: ON Delay Timer): هو نظام تأخير تشغيل.
- تايمر أوف ديلي (بالإنجليزية: OFF Delay Timer): هو نظام تأخير فصل.
- نظام أون أو ديلي (بالإنجليزية: On-Off delay timer): نظام يدمج بين النوعين.
- نظام فلاشر (بالإنجليزية: Flasher): نظام تشغيل وفصل متكرر.
كيف يعمل التايمر الكهربائي؟
يعتمد عمله على النوع المستخدم، هل هو تايمر أون ديلي ام أوف ديلي أم فلاشر أم أون وأوف ديلي، ويكون عمل كل نوع كالتالي:
- تايمر ON Delay: يقوم بتأخير توصيل التيار لملف الكونتاكتور أو الريليه أو الحمل الكهربائي، وعادة يستخدم في تشغيل الحمل الكهربائي بعد مدة قصير من تشغيل المولد الكهربائي.
- تايمر OFF Delay: يقوم بتأخير فصل التيار عن دائرة التحكم أو الحمل الكهربائي، يستخدم كوظيفة فصل الأحمال الكهربائية قبل فصل المولد الكهربائي.
- تايمر فلاشر: يقوم بتوصيل وفصل التيار بشكل متكرر، يمكن استخدامه في أضواء التحذير أو التنبيه، أو في أنظمة الري المتقطع.
كيف يمكن ضبط التايمر الكهربائي
تختلف طريقة الضبط حسب نوع التايمر المستخدم وطبيعة التطبيق ومدة المعايرة بناء على نوع الحمل ودائرة التحكم.
على سبيل المثال: إذا كان لدينا تايمر إلكتروني بتعداد ثواني فقط، يمكن بفضلها معايرة الضبط وفق الدائرة المراد التحكم بها وحسب طبيعة الحمل.
أسئلة متكررة
ما هي أنواع التايمرات؟
- تايمرات زمنية On-Delay
- تايمرات زمنية ON OFF DELAY
- تايمرات زمنية On-Delay
- تايمرات فلاشر (Flashing Timer).
- المؤقتات المبرمجة (Programmable Timer).
- المؤقت متعدد الوظائف.
ما هي أنواع التايمرات من حيث التركيب؟
- المؤقت ذات المحرك.
- المؤقت الإلكتروني.
- المؤقت الهوائي.
- المؤقت الزئبقي.
المصدر: مواقع إلكترونية + Schneider
