قد يعتقد البعض أن تبريد المكثف في دائرة التبريد إلى درجة أكبر سيحسن أداء الجهاز ويرفع كفاءة التبريد. لكن الواقع مختلف، إذ إن التبريد الزائد للمكثف قد يؤدي إلى انخفاض ضغط التكثيف، مما يقلل كمية سائل التبريد المتجهة إلى المبخر، وبالتالي تنخفض كفاءة النظام بالكامل.
في هذا المقال، سنتعرف على تأثير تبريد المكثف أكثر من اللازم، وكيف يتكون فرق الضغط داخل دائرة التبريد، وماذا يحدث عند إيقاف الضاغط وتعادل الضغوط.
ماذا يحدث عند تبريد المكثف أكثر من اللازم؟
في أنظمة التبريد التي تعتمد على المكثف المبرد بالهواء، صُمم المكثف للعمل ضمن نطاق محدد من درجات الحرارة. فإذا تم رش المياه الباردة عليه بدلاً من الهواء، فسوف يفقد حرارته بسرعة أكبر، ويتحول غاز التبريد إلى سائل خلال وقت قصير.
ورغم أن تكثيف الغاز بسرعة يبدو أمراً إيجابياً، فإن المشكلة الحقيقية تكمن في انخفاض ضغط التكثيف بشكل كبير. وعندما ينخفض هذا الضغط، تقل القوة التي تدفع سائل التبريد نحو صمام التمدد، فينخفض معدل تدفق السائل إلى المبخر، وهو ما يؤدي في النهاية إلى تراجع كفاءة التبريد.
لذلك، فإن تبريد المكثف أكثر من اللازم لا يعني بالضرورة الحصول على أداء أفضل، بل قد يؤدي إلى نتائج عكسية.
لماذا يؤثر انخفاض ضغط المكثف في كفاءة التبريد؟
يعتمد أداء دائرة التبريد على وجود فرق مناسب بين الضغط المرتفع والضغط المنخفض.
وعندما ينخفض ضغط المكثف بسبب التبريد الزائد، تحدث عدة مشكلات، منها:
- انخفاض ضغط التكثيف.
- انخفاض معدل تدفق سائل التبريد.
- ضعف تغذية المبخر بسائل التبريد.
- انخفاض القدرة التبريدية للنظام.
- تراجع كفاءة دورة التبريد.
لهذا السبب، يحرص المصنعون على تصميم المكثف ليعمل ضمن درجات حرارة وضغوط محددة.
لماذا يجب أن يعمل المكثف ضمن درجة حرارة مناسبة؟
يمكن تشبيه المكثف بجسم الإنسان، إذ يعمل بكفاءة ضمن نطاق طبيعي من درجات الحرارة.
فعندما يتعرض لحرارة مرتفعة جداً أو لتبريد شديد، يخرج عن ظروف التشغيل التي صُمم للعمل فيها، وهو ما يؤثر في أداء دائرة التبريد واستقرار الضغوط داخلها.
لذلك، فإن الحفاظ على درجة حرارة المكثف ضمن المعدلات الموصى بها يضمن أفضل أداء للنظام ويطيل عمر مكوناته.

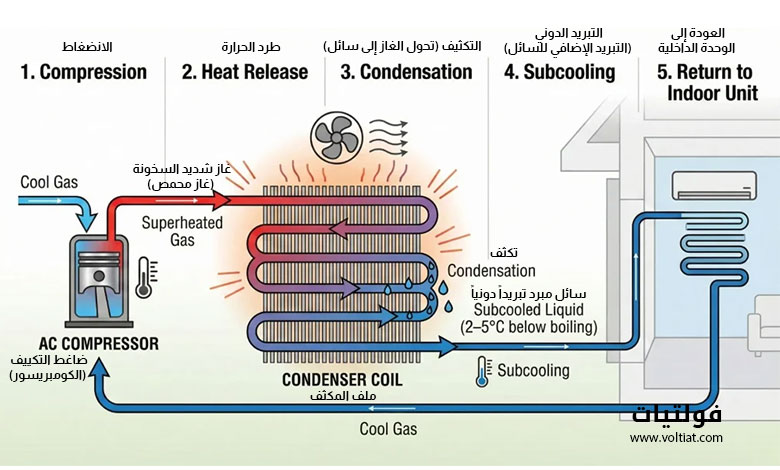

مكان الصورة الثانية: صورة لمكثف مبرد بالهواء مع أسهم توضح انتقال الحرارة إلى الهواء.
الضغوط في دائرة التبريد أثناء التشغيل
أثناء تشغيل الضاغط يوجد داخل دائرة التبريد مستويان فقط من الضغط:
- ضغط منخفض في المبخر.
- ضغط مرتفع في المكثف.
ويعد هذا الفرق في الضغوط أساس عمل دورة التبريد، إذ يسمح بانتقال وسيط التبريد بين مكونات النظام وأداء عملية التبريد بكفاءة.
من المسؤول عن تكوين فرق الضغط؟
قد يظن البعض أن الضاغط وحده هو المسؤول عن فرق الضغط، بينما يعتقد آخرون أن صمام التمدد هو السبب. والحقيقة أن كلا المكونين يعملان معاً لتحقيق ذلك.
فالضاغط يقوم بسحب بخار وسيط التبريد من المبخر وضغطه ثم طرده إلى المكثف، بينما يسبب صمام التمدد الاختناق اللازم لخفض الضغط قبل دخول وسيط التبريد إلى المبخر.
ولو عمل الضاغط مع فتح صمام التمدد بالكامل دون حدوث اختناق، فسوف يتحرك وسيط التبريد داخل الدائرة، لكن ضغط المبخر سيصبح قريباً من ضغط المكثف، ولن يتحقق فرق الضغط المطلوب.
وفي المقابل، إذا كان صمام التمدد يعمل بصورة طبيعية بينما الضاغط متوقف، فلن يحدث سحب أو طرد لوسيط التبريد، وبالتالي لن يتكون فرق في الضغوط.
لذلك، يعتمد تكوين فرق الضغط على عمل الضاغط وصمام التمدد معاً.
ماذا يحدث عند إيقاف الضاغط؟
عند فصل الضاغط، يتوقف سحب وطرد وسيط التبريد، لكن السائل الموجود في نهاية المكثف يستمر بالمرور عبر صمام التمدد إلى المبخر.
وخلال هذه الفترة، يبدأ ضغط المكثف في الانخفاض تدريجياً، بينما يرتفع ضغط المبخر حتى يتساوى الضغط في جانبي الدائرة.
وتعرف هذه العملية باسم تعادل الضغوط.
وفي معظم أجهزة التبريد، تستغرق عملية تعادل الضغوط ما بين دقيقة وثلاث دقائق تقريباً، وقد تختلف هذه المدة باختلاف نوع الجهاز وتصميمه.
ماذا يحدث لوسيط التبريد بعد تعادل الضغوط؟
بعد تعادل الضغوط تختفي فروق الضغط بين جانبي دائرة التبريد، كما تزول درجات الحرارة المرتفعة في المكثف والمنخفضة في المبخر.
وفي هذه الحالة، يتغير توزيع وسيط التبريد داخل الدائرة تبعاً لنوع المركب ودرجة الحرارة المحيطة وتصميم النظام. وقد يتحول جزء كبير منه إلى الحالة الغازية، بينما قد يبقى جزء آخر في الحالة السائلة داخل بعض مكونات الدائرة، لذلك لا يمكن التعميم بأن جميع السائل يتحول دائماً إلى غاز.
معلومة مهمة
يسمى الغاز المستخدم في دوائر التبريد وسيط التبريد (Refrigerant)، وهو المادة المسؤولة عن امتصاص الحرارة من المبخر وطردها عبر المكثف. وتوجد أنواع متعددة من مركبات التبريد، ويُخصص لها عادةً فصل مستقل لشرح خصائصها واستخداماتها.
الخلاصة
يعد المكثف في دائرة التبريد أحد أهم مكونات النظام، ويجب أن يعمل ضمن درجة الحرارة التي صُمم لها. فتبريده أكثر من اللازم يؤدي إلى انخفاض ضغط التكثيف، وهو ما يقلل كمية سائل التبريد المتجهة إلى المبخر ويؤثر سلباً في كفاءة التبريد.
كما أن فرق الضغط داخل دائرة التبريد لا ينتج عن الضاغط وحده، بل يعتمد على العمل المشترك بين الضاغط وصمام التمدد. وعند إيقاف الضاغط، تتعادل الضغوط تدريجياً حتى تصل الدائرة إلى حالة الاتزان.
مقال ذو صلة: فكرة التبريد بالتبخر: كيف يتحول تبخر السوائل إلى عملية تبريد؟
الأسئلة الشائعة
لا، فتبريد المكثف بشكل مفرط قد يؤدي إلى انخفاض ضغط التكثيف، مما يقلل معدل تدفق سائل التبريد إلى المبخر، وبالتالي تنخفض كفاءة نظام التبريد.
عندما يفقد المكثف حرارته بسرعة كبيرة، يتكثف وسيط التبريد بسرعة أكبر، مما يؤدي إلى انخفاض ضغط التكثيف داخل المكثف، وهو ما يؤثر في حركة سائل التبريد داخل الدائرة.
يتكون فرق الضغط نتيجة عمل الضاغط وصمام التمدد معًا. فالضاغط يرفع الضغط في جهة المكثف، بينما يسبب صمام التمدد انخفاض الضغط قبل دخول وسيط التبريد إلى المبخر.
بعد إيقاف الضاغط، يتوقف السحب والطرد، وتبدأ الضغوط في جانبي دائرة التبريد بالتعادل تدريجيًا حتى يصبح الضغط متساويًا في المكثف والمبخر.
تستغرق عملية تعادل الضغوط عادةً من دقيقة إلى ثلاث دقائق، وقد تختلف المدة حسب نوع جهاز التبريد وتصميمه وظروف التشغيل.
ليس بالضرورة. يعتمد ذلك على نوع وسيط التبريد، ودرجة الحرارة المحيطة، وتصميم النظام، فقد يتحول جزء كبير منه إلى غاز، بينما قد يبقى جزء آخر في الحالة السائلة داخل بعض مكونات الدائرة.
يساعد تشغيل المكثف ضمن درجة الحرارة التي صُمم لها على الحفاظ على ضغط التكثيف المناسب، وضمان تدفق وسيط التبريد بكفاءة، وتحقيق أفضل أداء لنظام التبريد مع تقليل احتمالية حدوث الأعطال.
