يحدث ارتفاع الأمبير في المحرك الكهربائي عندما يسحب المحرك تيارًا أعلى من قيمته الطبيعية أثناء التشغيل. وقد يكون السبب زيادة الحمل الميكانيكي، أو انخفاض جهد التغذية، أو عدم توازن الفازات، أو وجود عطل كهربائي داخل المحرك.
في بعض الحالات، يكون ارتفاع التيار طبيعيًا لفترة قصيرة، مثل تيار بدء تشغيل المحرك. أما إذا استمر الأمبير المرتفع أثناء التشغيل، فيجب البحث عن السبب ومعالجته.
في هذا المقال، سنتعرف على أسباب ارتفاع أمبير المحرك الكهربائي، وأهم العلامات التي تساعد على اكتشاف المشكلة، بالإضافة إلى خطوات عملية لتشخيص العطل.

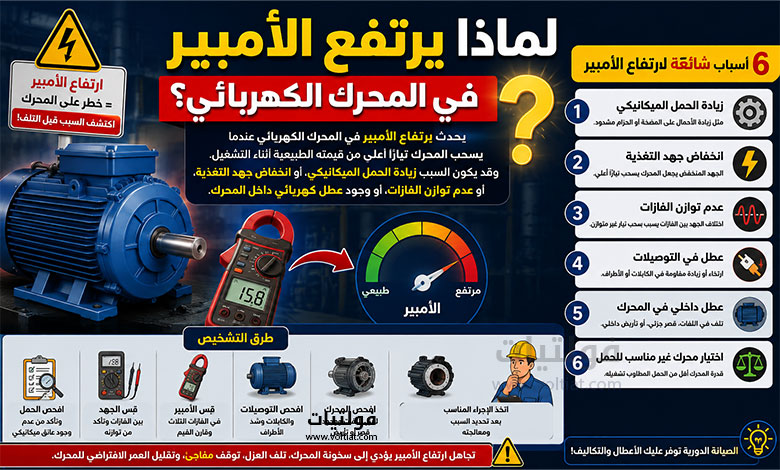

ما سبب ارتفاع الأمبير في المحرك الكهربائي؟
توجد عدة أسباب تؤدي إلى ارتفاع الأمبير في المحرك، ومن أهمها:
- زيادة الحمل الميكانيكي.
- انخفاض جهد التغذية.
- عدم توازن الجهد أو الفازات.
- وجود عطل في ملفات المحرك.
- خطأ في التوصيل أو ظروف التغذية الكهربائية.
- ارتفاع تيار البدء أو عدم قدرة المحرك على التسارع.
وفيما يلي شرح لكل سبب بالتفصيل.
1. زيادة الحمل الميكانيكي أو الاحتكاك
تُعد زيادة الحمل الميكانيكي من أكثر أسباب ارتفاع أمبير المحرك شيوعًا.
عندما يتطلب الحمل عزم دوران أكبر من قدرة المحرك، يحتاج المحرك إلى سحب تيار أعلى للحفاظ على التشغيل.
وقد تحدث زيادة الحمل بسبب:
- زيادة الحمل على المعدة التي يديرها المحرك.
- انحشار أو توقف جزء من المعدات.
- زيادة وزن المادة التي تتم معالجتها.
- وجود احتكاك زائد في الأجزاء المتحركة.
- تلف أو جفاف المحامل.
- عدم محاذاة عمود المحرك مع الحمل.
- شد الأحزمة أو السلاسل أكثر من اللازم.
- وجود مشكلة في القارنة بين المحرك والحمل.
لذلك، إذا لاحظت ارتفاع الأمبير بالتزامن مع زيادة الحمل، فمن المهم فحص الجزء الميكانيكي قبل افتراض وجود عطل كهربائي.
ماذا يحدث عند توقف المحرك؟
في حالة توقف الدوار وعدم قدرته على الدوران، يدخل المحرك في حالة تُعرف باسم حالة القفل (Stall).
عندها يمكن أن يسحب المحرك تيار القفل، والذي يكون عادةً نحو 5–8 أضعاف تيار الحمل الكامل، حسب تصميم المحرك.
إذا استمرت هذه الحالة، ترتفع حرارة الملفات بسرعة وقد يتعرض المحرك للتلف.
2. انخفاض جهد التغذية
يُعد انخفاض الجهد سببًا مهمًا آخر لارتفاع أمبير المحرك.
عندما ينخفض الجهد عند أطراف المحرك، قد يسحب المحرك تيارًا أعلى لمحاولة توفير القدرة والعزم المطلوبين.
ومن الأسباب المحتملة لانخفاض الجهد:
- استخدام كابل طويل جدًا.
- صغر مساحة مقطع الكابل.
- وجود توصيلات كهربائية ضعيفة.
- ارتخاء أو تأكسد نقاط التوصيل.
- هبوط الجهد بسبب الحمل.
- وجود مشكلة في مصدر التغذية.
لذلك، لا يكفي قياس الجهد عند لوحة التوزيع فقط. يجب أيضًا قياس الجهد عند أطراف المحرك أثناء التشغيل.
حتى انخفاض الجهد بنسبة بسيطة، مثل 5–10%، قد يؤثر في تيار المحرك وأدائه، بحسب ظروف الحمل وتصميم المحرك.
3. عدم توازن الجهد أو الفازات
تظهر هذه المشكلة بشكل خاص في المحركات ثلاثية الطور.
يجب أن تكون جهود الفازات متقاربة ومتوازنة. أما وجود فرق ملحوظ بينها فقد يؤدي إلى عدم توازن كبير في تيارات المحرك.
وقد يحدث ذلك بسبب:
- فقدان إحدى الفازات.
- ضعف أحد التوصيلات.
- مشكلة في القاطع أو الكونتاكتور.
- عدم توازن مصدر التغذية.
- وجود مشكلة في الكابلات.
- ارتخاء أحد أطراف التوصيل.
وقد يؤدي فقدان فاز واحدة إلى ارتفاع التيار في الفازات الأخرى، مع ارتفاع حرارة ملفات المحرك.
كيف أعرف أن هناك مشكلة في الفازات؟
يمكن فحص الجهد بين الفازات باستخدام جهاز قياس مناسب، ثم قياس تيار كل فاز أثناء تشغيل المحرك.
إذا كان هناك فرق كبير بين التيارات، فيجب البحث عن سبب عدم التوازن بدلًا من الاكتفاء بتغيير إعدادات الحماية.
4. وجود عطل كهربائي داخل المحرك
قد يكون ارتفاع أمبير المحرك ناتجًا عن مشكلة داخلية في المحرك نفسه.
ومن أهم الأعطال المحتملة:
قصر بين اللفات
قد يحدث قصر بين بعض اللفات داخل الملف، مما يؤدي إلى تغير خصائص الملف وارتفاع التيار.
انهيار العزل
قد يؤدي تلف عزل الملفات إلى حدوث تسرب للتيار أو قصر كهربائي، وهو عطل يحتاج إلى فحص متخصص.
تلف قضبان الدوار
في بعض المحركات الحثية، يمكن أن تؤدي قضبان الدوار التالفة إلى تغيرات في التيار وأداء المحرك.
أخطاء إعادة لف المحرك
إذا تمت إعادة لف المحرك سابقًا، فقد يكون ارتفاع التيار مرتبطًا بـ:
- عدد لفات غير صحيح.
- توصيل خاطئ للملفات.
- مقاس سلك غير مناسب.
- تلف في القلب الحديدي.
- خطأ في بيانات إعادة اللف.
وقد يظهر الخطأ على شكل ارتفاع في تيار المغنطة عند عدم وجود حمل أو ارتفاع في تيار التشغيل.
5. خطأ في التوصيل أو مشكلة في مصدر التغذية
يمكن أن يؤدي التوصيل الكهربائي غير الصحيح إلى ارتفاع تيار المحرك.
ومن الأمثلة على ذلك توصيل المحرك على نجمة (Star) أو دلتا (Delta) بطريقة لا تتوافق مع جهد التشغيل المحدد على لوحة البيانات.
لذلك يجب دائمًا مراجعة لوحة بيانات المحرك قبل إجراء التوصيل.
كما يمكن أن تؤثر عوامل أخرى في التيار، مثل:
- ارتفاع الجهد.
- انحراف التردد.
- التوافقيات الكهربائية العالية.
- اختيار نقطة جهد غير صحيحة في بعض التطبيقات.
- وجود مشكلة في مصدر التغذية.
هل ارتفاع الجهد يرفع أمبير المحرك؟
نعم، قد يؤدي ارتفاع الجهد إلى زيادة تيار المغنطة بسبب تشبع الدائرة المغناطيسية، خصوصًا عندما يتجاوز الجهد الحدود المناسبة لتصميم المحرك.
لذلك، لا ينبغي افتراض أن انخفاض الجهد هو السبب الوحيد لارتفاع الأمبير.
6. ارتفاع تيار بدء تشغيل المحرك
من الطبيعي أن يسحب المحرك تيارًا مرتفعًا عند بدء التشغيل.
فعند لحظة التشغيل، يكون التيار أعلى بكثير من تيار التشغيل الطبيعي؛ لأن المحرك لم يصل بعد إلى سرعته الطبيعية، كما أن القوة الدافعة الكهربائية العكسية تكون منخفضة في بداية التسارع.
وقد يبلغ تيار البدء عادةً نحو 5–8 أضعاف تيار الحمل الكامل، وقد يكون أعلى في بعض أنواع المحركات وظروف التشغيل.
متى يصبح تيار البدء مشكلة؟
يصبح الأمر غير طبيعي عندما لا يستطيع المحرك الوصول إلى سرعة التشغيل ويستمر في سحب تيار مرتفع.
وقد يحدث ذلك بسبب:
- حمل ميكانيكي زائد.
- انحشار المحرك أو الحمل.
- انخفاض جهد التغذية.
- مشكلة في التوصيلات.
- عطل في المحرك.
- مشكلة في مكثف محرك أحادي الطور.
كيف أعرف أن أمبير المحرك مرتفع؟
أفضل طريقة هي مقارنة تيار التشغيل بالقيمة الموجودة على لوحة بيانات المحرك.
ابحث عن قيمة FLA، وهي اختصار لـ Full Load Amps، وتعني تيار الحمل الكامل.
إذا كان المحرك يسحب تيارًا أعلى من التيار المقنن بشكل مستمر، فيجب البحث عن سبب المشكلة.
ومن العلامات التي قد ترافق ارتفاع الأمبير:
- ارتفاع درجة حرارة المحرك.
- فصل الأوفرلود بشكل متكرر.
- انخفاض سرعة المحرك.
- صدور أصوات غير طبيعية.
- زيادة الاهتزاز.
- ارتفاع تيار إحدى الفازات.
- ظهور رائحة غير طبيعية من المحرك.
- صعوبة بدء التشغيل.
كيف أفحص سبب ارتفاع أمبير المحرك؟
يمكن اتباع خطوات منظمة لتحديد السبب بدلًا من تغيير القاطع أو الأوفرلود مباشرة.
الخطوة الأولى: فحص لوحة بيانات المحرك
سجل المعلومات الأساسية، مثل:
- الجهد المقنن.
- تيار الحمل الكامل FLA.
- التردد.
- عدد الفازات.
- طريقة التوصيل.
- سرعة المحرك.
- معامل القدرة، عند توفره.
بعد ذلك، قارن هذه البيانات بظروف التشغيل الفعلية.
الخطوة الثانية: قياس تيار المحرك
قِس التيار أثناء تشغيل المحرك بالحمل الطبيعي.
في المحركات ثلاثية الطور، قِس تيار الفازات الثلاث.
إذا كانت إحدى الفازات أعلى بكثير من الفازات الأخرى، فقد تكون هناك مشكلة في مصدر التغذية أو التوصيلات أو المحرك.
الخطوة الثالثة: قياس الجهد عند أطراف المحرك
يجب قياس الجهد أثناء تشغيل المحرك وتحت الحمل.
لا تعتمد فقط على قراءة الجهد قبل تشغيل المحرك، لأن هبوط الجهد قد يظهر عند تطبيق الحمل.
الخطوة الرابعة: فحص الحمل الميكانيكي
افصل مصدر الطاقة وفق إجراءات السلامة المناسبة، ثم افحص:
- حرية دوران العمود.
- المحامل.
- القارنة.
- الأحزمة.
- السلاسل.
- المعدات التي يديرها المحرك.
إذا كان هناك احتكاك أو انحشار، فقد يكون الحمل الميكانيكي هو سبب ارتفاع الأمبير.
الخطوة الخامسة: فصل الحمل وإعادة القياس
إذا كان ذلك آمنًا ومناسبًا للتطبيق، يمكن فصل المحرك عن الحمل ثم إعادة قياس التيار.
إذا انخفض التيار بشكل واضح، فقد تكون المشكلة في الحمل الميكانيكي.
أما إذا بقي التيار مرتفعًا رغم فصل الحمل، فقد تكون المشكلة مرتبطة بالمحرك أو مصدر التغذية أو التوصيلات.
الخطوة السادسة: فحص المحرك من الداخل
إذا لم يظهر سبب واضح، فقد يحتاج المحرك إلى فحص متخصص للملفات والعزل والدوار.
يفضل عدم إجراء اختبارات كهربائية داخلية إلا باستخدام المعدات المناسبة وبواسطة شخص مؤهل.
كم يجب أن يكون أمبير المحرك عند عدم وجود حمل؟
لا توجد قيمة واحدة تنطبق على جميع المحركات.
يعتمد تيار عدم الحمل على تصميم المحرك وقدرته وجهده وعدد أقطابه وغيرها من العوامل.
وبشكل تقريبي، قد يكون تيار عدم الحمل في المحركات السليمة نحو 20–40% من تيار الحمل الكامل FLA، لكن هذه النسبة ليست قاعدة ثابتة لجميع المحركات.
لذلك، الأفضل دائمًا الرجوع إلى بيانات الشركة المصنعة ومقارنة القياسات بظروف التشغيل الفعلية.
هل ارتفاع أمبير المحرك عند التشغيل طبيعي؟
نعم، ارتفاع الأمبير عند بدء تشغيل المحرك أمر طبيعي في كثير من المحركات.
يكون تيار البدء مرتفعًا خلال فترة التسارع، ثم ينخفض عندما يصل المحرك إلى سرعة التشغيل.
أما إذا ظل التيار مرتفعًا بعد استقرار سرعة المحرك، فيجب البحث عن السبب.
| الحالة | هل هي طبيعية؟ | الاحتمال |
|---|---|---|
| ارتفاع التيار لوقت قصير عند البدء | نعم غالبًا | تيار البدء |
| ارتفاع التيار مع الحمل | قد يكون غير طبيعي | حمل زائد |
| ارتفاع التيار مع انخفاض الجهد | غير طبيعي | هبوط الجهد |
| ارتفاع تيار فاز واحدة | غير طبيعي | عدم توازن أو مشكلة توصيل |
| ارتفاع التيار حتى دون حمل | يحتاج إلى فحص | مشكلة كهربائية أو ميكانيكية |
هل يمكن تشغيل المحرك مع ارتفاع الأمبير؟
لا يُنصح بتشغيل المحرك لفترة طويلة إذا كان يسحب تيارًا أعلى من القيمة المقننة دون معرفة السبب.
فالتيار المرتفع يؤدي إلى زيادة الفقد الحراري في ملفات المحرك.
ويُعرف هذا الفقد باسم فاقد I²R، حيث تزداد الحرارة مع زيادة مربع التيار.
لذلك، استمرار ارتفاع الأمبير قد يؤدي إلى:
- ارتفاع درجة حرارة الملفات.
- تدهور العزل.
- فصل الحماية من زيادة الحمل.
- تقليل عمر المحرك.
- تلف الملفات في الحالات الشديدة.
هل رفع قيمة القاطع أو الأوفرلود يحل مشكلة ارتفاع الأمبير؟
لا. رفع قيمة القاطع أو ضبط الأوفرلود على قيمة أعلى ليس علاجًا لسبب ارتفاع الأمبير.
إذا كان المحرك يسحب تيارًا مرتفعًا بسبب حمل زائد أو انخفاض جهد أو عطل داخلي، فإن زيادة إعداد الحماية قد تسمح باستمرار المشكلة وتزيد خطر تلف المحرك.
لذلك يجب أولًا تحديد سبب ارتفاع أمبير المحرك ثم معالجة السبب.
جدول سريع لأسباب ارتفاع أمبير المحرك
| السبب | العلامة المحتملة | الإجراء |
|---|---|---|
| حمل ميكانيكي زائد | ارتفاع التيار مع الحمل | فحص الحمل |
| احتكاك أو محامل تالفة | حرارة أو صوت أو مقاومة في الدوران | فحص المحامل |
| انخفاض الجهد | انخفاض الجهد وارتفاع التيار | قياس الجهد عند المحرك |
| عدم توازن الفازات | اختلاف تيارات الفازات | فحص الجهد والتيار |
| فقدان فاز | ارتفاع تيار بعض الفازات | فحص مصدر التغذية |
| عطل في الملفات | ارتفاع التيار حتى دون حمل | فحص المحرك |
| توصيل خاطئ | تيار غير طبيعي وأداء غير صحيح | مراجعة لوحة البيانات |
| تيار بدء مرتفع | ارتفاع مؤقت عند التشغيل | مراقبة التيار بعد التسارع |
الخلاصة
يحدث ارتفاع الأمبير في المحرك الكهربائي لأسباب متعددة، ولا يعني ذلك بالضرورة أن المحرك نفسه تالف.
ومن أكثر الأسباب شيوعًا زيادة الحمل الميكانيكي، وانخفاض جهد التغذية، وعدم توازن الفازات، ووجود احتكاك أو مشاكل في المحامل، والأعطال الداخلية، والتوصيل الكهربائي غير الصحيح.
أما ارتفاع التيار لفترة قصيرة عند بدء التشغيل، فهو غالبًا طبيعي، بشرط أن ينخفض التيار بعد وصول المحرك إلى سرعة التشغيل.
لذلك، عند ملاحظة ارتفاع أمبير المحرك، ابدأ بقياس التيار والجهد ومقارنتهما ببيانات لوحة المحرك. ثم افحص الحمل الميكانيكي وتوازن الفازات والتوصيلات. وإذا استمر التيار مرتفعًا دون سبب واضح، فقد يحتاج المحرك إلى فحص متخصص.
الأسئلة الشائعة
غالبًا بسبب زيادة الحمل الميكانيكي أو انخفاض الجهد أو عدم توازن الفازات. وقد يكون السبب أيضًا عطلًا في ملفات المحرك أو مشكلة في التوصيل.
نعم، يمكن أن يؤدي انخفاض الجهد عند أطراف المحرك إلى زيادة التيار، خصوصًا عندما يحاول المحرك المحافظة على العزم والقدرة المطلوبة.
ليس بالضرورة. قد يكون السبب خارج المحرك، مثل الحمل الزائد أو انخفاض الجهد أو مشكلة في الكابلات والتوصيلات.
قد يكون السبب عدم توازن الجهد، أو ضعف أحد التوصيلات، أو مشكلة في الكونتاكتور أو الكابل، أو عطل داخل ملفات المحرك.
نعم، يكون تيار البدء أعلى من تيار التشغيل الطبيعي خلال فترة قصيرة. لكن استمرار التيار المرتفع بعد تسارع المحرك يدل على وجود مشكلة تحتاج إلى فحص.
ترتفع حرارة الملفات ويزداد الفقد الحراري، مما قد يؤدي إلى تدهور العزل وفصل الحماية، وفي الحالات الشديدة قد يتسبب في تلف المحرك.
راجع قيمة FLA الموجودة على لوحة بيانات المحرك، ثم قارنها بتيار التشغيل الفعلي تحت الحمل الطبيعي.
المصادر: siemens، مراجع تعليمية
