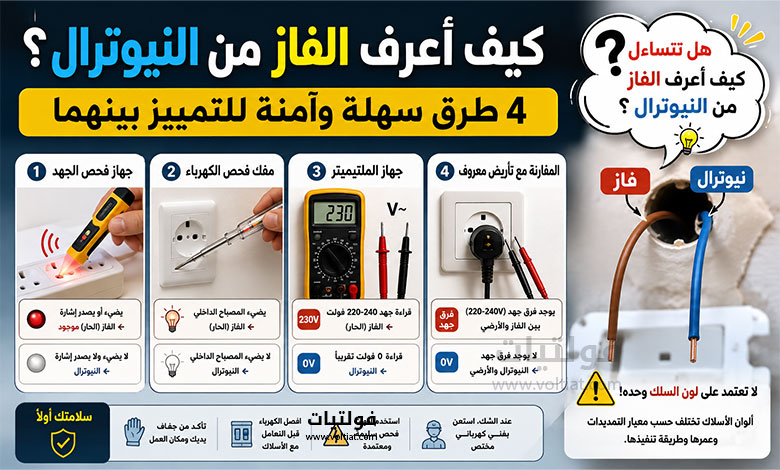

هل تتساءل كيف أعرف الفاز من النيوترال؟ يمكنك التمييز بينهما باستخدام جهاز فحص الجهد، أو مفك فحص الكهرباء، أو جهاز الملتيميتر. ومع ذلك، لا تعتمد على لون السلك وحده، لأن ألوان الأسلاك تختلف حسب معيار التمديدات وعمرها وطريقة تنفيذها.
يعد الفاز (Phase) هو الموصل الذي يحمل جهد التغذية إلى الحمل الكهربائي، بينما يعمل النيوترال (Neutral) كمسار لعودة التيار في الدائرة الكهربائية. وعلى الرغم من أن جهد النيوترال يكون قريبًا من الصفر بالنسبة إلى الأرضي في الظروف الطبيعية، فإنه ليس آمنًا للمس.
تنبيه مهم: الكهرباء قد تسبب صعقًا خطيرًا أو الوفاة. إذا لم تكن مؤهلًا لفحص التمديدات الكهربائية، فلا تحاول إجراء الاختبارات بنفسك واستعن بفني كهربائي مؤهل.
السلامة أولًا قبل معرفة الفاز من النيوترال
قبل فحص أي سلك كهربائي، يجب إعطاء السلامة الأولوية. اتبع الإجراءات الآتية:
- افصل مصدر الكهرباء من القاطع أو المصهر قبل لمس أي موصل.
- استخدم جهاز اختبار جهد مناسبًا للتأكد من انقطاع الكهرباء.
- إذا كان ذلك ممكنًا، اقفل القاطع وضع بطاقة تحذيرية لمنع إعادة تشغيله أثناء العمل.
- استخدم معدات الوقاية الشخصية المناسبة، مثل القفازات العازلة ونظارات السلامة.
- استخدم أدوات كهربائية معزولة ومناسبة لجهد الدائرة.
- تأكد من أن جهاز الاختبار يعمل بطريقة صحيحة قبل استخدامه.
- لا تفترض أن النيوترال آمن لمجرد أنه يحمل جهدًا منخفضًا.
- تعامل مع كل موصل على أنه مكهرب حتى يثبت العكس باستخدام طريقة فحص مناسبة.
مهم: من الأفضل التأكد من عمل جهاز اختبار الجهد على مصدر كهربائي معروف، ثم إجراء الفحص، ثم إعادة التحقق من الجهاز بعد الاختبار. ويُعرف ذلك باسم اختبار «حي – ميت – حي».
ما الفرق بين الفاز والنيوترال؟
قبل معرفة الفاز من النيوترال، من المهم فهم وظيفة كل موصل.
| المقارنة | الفاز | النيوترال |
|---|---|---|
| الاسم بالإنجليزية | Phase / Live | Neutral |
| الوظيفة | ينقل جهد التغذية إلى الحمل | يوفر مسار عودة التيار |
| الجهد بالنسبة إلى الأرضي | يكون قريبًا من جهد الشبكة | يكون قريبًا من الصفر في الظروف الطبيعية |
| مستوى الخطورة | قد يسبب صعقًا كهربائيًا | قد يكون خطيرًا أيضًا |
| اللون | يختلف حسب النظام | يختلف حسب النظام |
في الدوائر الكهربائية المنزلية، يمر التيار من الفاز إلى الحمل، ثم يعود عبر النيوترال. لذلك، لا ينبغي التعامل مع النيوترال على أنه سلك آمن للمس.
كيف أعرف الفاز من النيوترال؟
هناك عدة طرق للتمييز بين الفاز والنيوترال. تختلف درجة دقة كل طريقة، لذلك يفضل استخدام جهاز فحص مناسب بدل الاعتماد على لون السلك فقط.
1. معرفة الفاز باستخدام جهاز فحص الجهد غير التلامسي
يعد جهاز فحص الجهد غير التلامسي (NCVT) من الطرق المناسبة للفحص الأولي، لأنه لا يتطلب لمس الموصل مباشرة.
يمكن استخدامه على النحو الآتي:
- تأكد من أن جهاز الفحص يعمل بشكل صحيح.
- قرّب الجهاز من كل سلك معزول دون لمس الجزء المكشوف.
- عند الاقتراب من الفاز، قد يصدر الجهاز صوتًا أو يضيء مؤشره.
- لا يعطي النيوترال عادةً إشارة في الظروف الطبيعية.
- لا تعتمد على الجهاز وحده إذا ظهرت نتائج غير واضحة أو غير متوقعة.
يعتمد الجهاز على اكتشاف المجال الكهربائي المحيط بالموصل المكهرب.
ملاحظة: قد تتأثر أجهزة الفحص غير التلامسية ببعض الظروف، لذلك يجب استخدام جهاز مناسب واتباع تعليمات الشركة المصنعة.
2. معرفة الفاز باستخدام مفك فحص الكهرباء
يُعرف مفك فحص الكهرباء أيضًا باسم مفك الفاز أو فاحص الفاز النيون.
في بعض الأنواع، يضيء مصباح النيون عند ملامسة طرف الاختبار للموصل المكهرب. وتستخدم هذه الطريقة في بعض الدول لفحص الفاز بشكل سريع.
لكن يجب الانتباه إلى أن مفك الفحص أقل دقة من جهاز القياس المتعدد، ولا ينبغي اعتباره وسيلة وحيدة للتأكد من حالة الدائرة.
لذلك، إذا كانت التمديدات قديمة أو النتائج غير واضحة، فمن الأفضل استخدام جهاز قياس مناسب أو الاستعانة بفني كهربائي مؤهل.
3. معرفة الفاز باستخدام الملتيميتر
يُعد الملتيميتر (Multimeter) من أكثر الأدوات فائدة عند قياس الجهد الكهربائي، بشرط استخدامه بطريقة صحيحة وبواسطة شخص مؤهل.
اضبط الملتيميتر على قياس جهد التيار المتردد AC Voltage، واختر مدى مناسبًا لجهد الدائرة أو استخدم النطاق التلقائي إذا كان الجهاز يدعمه.
بعد ذلك، يمكن استخدام نقطة تأريض معروفة وسليمة كمرجع للقياس.
القياس بين الفاز والأرضي
عند القياس بين الفاز والأرضي، تظهر عادةً قراءة قريبة من جهد الشبكة.
على سبيل المثال:
- في بعض أنظمة أمريكا الشمالية: حوالي 120 فولت.
- في أوروبا ومعظم الدول التي تستخدم أنظمة مماثلة: حوالي 230 فولت.
تختلف قيمة الجهد حسب نظام الكهرباء في البلد.
مقال ذو صلة: طريقة استخدام جهاز الملتميتر للمبتدئين
القياس بين النيوترال والأرضي
عند القياس بين النيوترال والأرضي، تكون القراءة عادةً قريبة من الصفر في الظروف الطبيعية.
قد تظهر قراءة صغيرة بسبب هبوط الجهد أو التيارات الموجودة في النظام، لذلك لا يعني ظهور بضعة فولتات بالضرورة وجود عطل.
القياس بين الفاز والنيوترال
عند القياس بين الفاز والنيوترال، يجب أن تظهر قراءة قريبة من جهد التغذية للدائرة.
لذلك، يمكن استخدام القياسات الثلاثة معًا لتحديد حالة الموصلات والتحقق من سلامة الدائرة.
تحذير: قياس الجهد داخل اللوحات أو على الموصلات المكشوفة قد يكون خطرًا جدًا. لا تستخدم الملتيميتر في الدوائر المكهربة إلا إذا كنت مؤهلًا ومدربًا على ذلك.
ألوان الفاز والنيوترال والأرضي
تُستخدم ألوان مختلفة لتمييز الموصلات الكهربائية، لكن هذه الألوان ليست وسيلة مؤكدة لتحديد الفاز والنيوترال.
تختلف الألوان حسب الدولة والمعيار وعمر التمديدات الكهربائية.
| النظام أو المعيار | الفاز | النيوترال | الأرضي |
|---|---|---|---|
| IEC الحديث | بني | أزرق | أخضر/أصفر |
| أمريكا الشمالية | أسود أو أحمر في بعض الحالات | أبيض أو رمادي | أخضر أو نحاسي عارٍ |
| الأنظمة البريطانية القديمة | أحمر | أسود | أخضر أو عارٍ |
| التمديدات القديمة أو غير المطابقة | قد تختلف | قد تختلف | قد تختلف |
هل يمكن الاعتماد على لون السلك لمعرفة الفاز؟
لا. اللون يعطيك دليلًا أوليًا فقط، لكنه لا يثبت وظيفة السلك.
قد تكون الأسلاك:
- موصلة بطريقة خاطئة.
- قديمة أو باهتة الألوان.
- معدلة أثناء أعمال الصيانة.
- غير مطابقة للمعيار.
- مغطاة بشريط كهربائي بلون مختلف.
- مركبة بطريقة تختلف عن نظام الألوان المعتمد.
لذلك، يجب التحقق باستخدام جهاز اختبار مناسب.
كيف أعرف الفاز من النيوترال في المقبس الكهربائي؟
تختلف طريقة ترتيب الفاز والنيوترال في المقابس حسب نوع المقبس والمعيار المستخدم في البلد.
قد تكون هناك مواضع محددة للفاز والنيوترال في بعض أنواع المقابس، لكن لا ينبغي الاعتماد على موضع الفتحات وحده.
حتى إذا كان الجهاز يعمل بشكل طبيعي، فهذا لا يثبت أن القطبية صحيحة. فقد يؤدي عكس الفاز والنيوترال إلى بقاء بعض أجزاء الجهاز مكهربة حتى بعد إيقاف تشغيله في بعض التصميمات.
لذلك، يبقى الفحص باستخدام جهاز مناسب هو الطريقة الأفضل للتأكد.
كيف أعرف الفاز في نظام ثلاثي الطور؟
في الأنظمة الكهربائية ثلاثية الطور توجد عادةً ثلاثة موصلات فاز، وهي:
- L1
- L2
- L3
وقد يوجد معها موصل النيوترال بالإضافة إلى موصل التأريض.
تُستخدم مبادئ الفحص نفسها، لكن النظام ثلاثي الطور يتضمن أيضًا جهودًا بين الفازات، لذلك تختلف قيم القياس حسب طريقة التوصيل ونظام الجهد المستخدم.
لا تعتمد على اللون وحده لتحديد L1 أو L2 أو L3، خصوصًا في التمديدات القديمة أو التي تم تعديلها سابقًا.
مقال ذو صلة: الفرق بين كهرباء 1 فاز و3 فاز
ماذا يحدث عند عكس الفاز مع النيوترال؟
عند عكس الفاز والنيوترال، قد يستمر الجهاز الكهربائي في العمل بشكل طبيعي، لذلك قد لا تلاحظ المشكلة مباشرة.
ومع ذلك، يمكن أن يؤدي عكس القطبية إلى وجود جهد على أجزاء من الجهاز يفترض أن تكون أقل خطورة عند إيقاف تشغيله.
لهذا السبب، يجب التأكد من صحة القطبية عند تركيب المقابس والمفاتيح والأجهزة الكهربائية.
أخطاء شائعة عند معرفة الفاز من النيوترال
هناك عدة أخطاء يجب تجنبها أثناء فحص الأسلاك الكهربائية:
الاعتماد على اللون فقط
لون السلك ليس دليلًا نهائيًا، خاصة في التمديدات القديمة.
لمس السلك للتأكد من وجود الكهرباء
لا تلمس أي موصل مكشوف لمعرفة ما إذا كان مكهربًا. استخدم جهاز اختبار مناسبًا.
استخدام جهاز اختبار غير مناسب
يجب أن يكون جهاز القياس مناسبًا لجهد ونوع الدائرة التي يتم فحصها.
اعتبار النيوترال آمنًا
النيوترال ليس بديلًا عن التأريض، وقد يصبح خطرًا عند حدوث مشكلة في التوصيلات.
افتراض أن الجهاز يعمل بشكل صحيح
عمل الجهاز لا يعني بالضرورة أن الفاز والنيوترال موصلان بالقطبية الصحيحة.
تجاهل التمديدات غير الطبيعية
إذا لاحظت أسلاكًا محترقة أو توصيلات مفكوكة أو ألوانًا مختلطة، فلا تستمر في الفحص دون معرفة فنية مناسبة.
ماذا أفعل إذا كانت ألوان الأسلاك غير واضحة؟
إذا كانت الأسلاك قديمة أو غير معلمة، فلا تحاول تحديد الفاز والنيوترال اعتمادًا على اللون.
الأفضل استخدام جهاز فحص مناسب وفق إجراءات السلامة، أو الاستعانة بفني كهربائي مؤهل، خصوصًا إذا كانت الأسلاك مكشوفة أو توجد آثار احتراق أو تلف في العزل.
بعد تحديد الأسلاك بطريقة صحيحة، يمكن وضع علامات واضحة عليها لتسهيل أعمال الصيانة المستقبلية.
أسئلة شائعة عن الفاز والنيوترال
يمكن أن يعطي اللون مؤشرًا أوليًا، لكن لا يمكن الاعتماد عليه وحده. يجب التحقق باستخدام جهاز فحص مناسب.
لا. قد يكون النيوترال قريبًا من جهد الأرضي في الظروف الطبيعية، لكنه يحمل تيار الرجوع ويمكن أن يصبح خطرًا عند حدوث خلل في التوصيلات.
يمكن استخدام جهاز فحص الجهد غير التلامسي كطريقة أولية، كما يستخدم مفك فحص الكهرباء في بعض التطبيقات. ومع ذلك، يجب عدم الاعتماد على أدوات الفحص البسيطة وحدها في الحالات غير الواضحة.
في نظام IEC الحديث يكون الفاز عادةً بنيًا، والنيوترال أزرق، والأرضي أخضر/أصفر. لكن ألوان التمديدات تختلف حسب المعيار وعمر التركيب.
يتم ضبط الملتيميتر على قياس جهد التيار المتردد، ثم إجراء القياسات باستخدام مرجع تأريض معروف وسليم. تكون قراءة الفاز إلى الأرضي قريبة من جهد الشبكة، بينما تكون قراءة النيوترال إلى الأرضي قريبة من الصفر في الظروف الطبيعية.
يحتوي النظام ثلاثي الطور عادةً على L1 وL2 وL3. يجب استخدام جهاز قياس مناسب لتحديد الفازات وقياس الجهود بينها وبين النيوترال أو الأرضي وفق نظام الكهرباء المستخدم.
الخلاصة
يمكن معرفة الفاز من النيوترال باستخدام أكثر من طريقة، مثل جهاز فحص الجهد غير التلامسي، ومفك فحص الكهرباء، والملتيميتر. ومع ذلك، لا تعتمد على لون السلك وحده، لأن التمديدات قد تكون قديمة أو معدلة أو غير مطابقة للمعايير.
بشكل عام، يكون الفاز قريبًا من جهد الشبكة بالنسبة إلى الأرضي، بينما يكون النيوترال قريبًا من جهد الصفر في الظروف الطبيعية. لكن النيوترال ليس سلكًا آمنًا للمس.
لذلك، تبقى السلامة هي الأولوية. إذا كانت التمديدات غير واضحة أو تحتوي على أسلاك مكشوفة أو آثار احتراق أو توصيلات غير طبيعية، فتوقف عن العمل واستعن بفني كهربائي مؤهل. ويساعد تحديد الفاز والنيوترال بطريقة صحيحة على تقليل مخاطر الصعق وتلف الأجهزة والحرائق الكهربائية.
