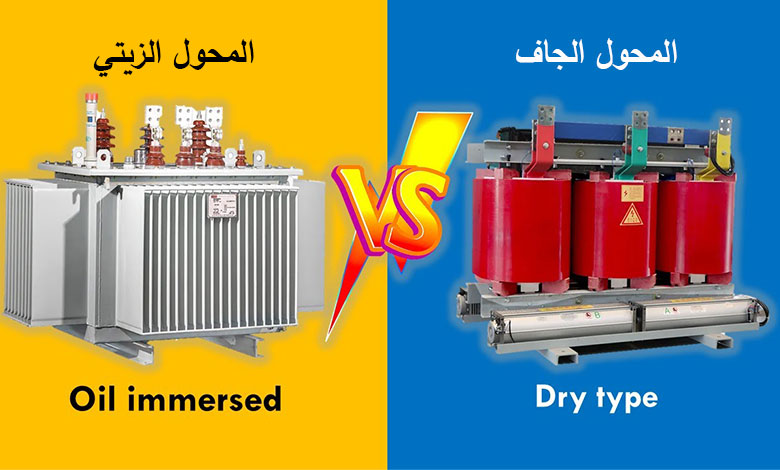

الفرق بين المحول الجاف والمحول الزيتي، تعد المحولات الكهربائية ضمن أهم مكونات منظومة شبكة الكهرباء، وتتوفر بعدة أنواع كل نوع له وظائفه وخصائصه واستخداماته.
حيث يستخدم المحول كوسيط لنقل وتوزيع الطاقة الكهربائية بمستويات الجهد المختلفة بأفضل كفاءة وأكثر أمان.
نتعرف معكم في هذا المقال عن أبرز الفروق بين المحولات الجافة والزيتية من حيث العزل والتبريد والقدرات والكفاءة والأداء.

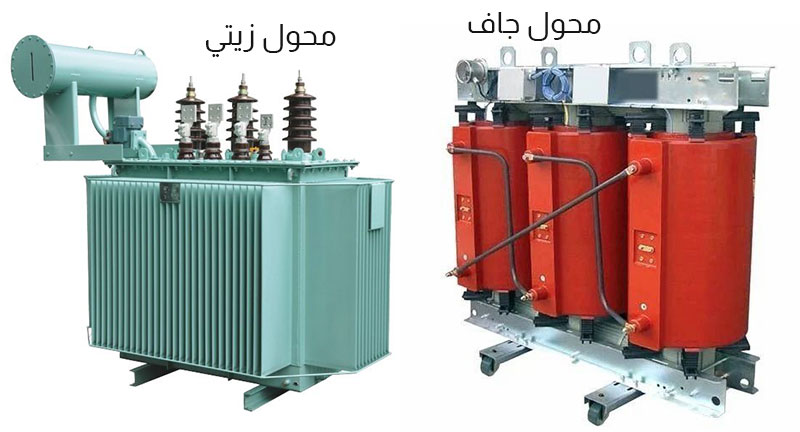

ما هي المحولات الجافة والزيتية
تعد المحولات الجافة والمحولات الزيتية إحدى أنواع المحولات الكهربائية، حيث يعتمد كل نوع على آلية معينة في عمله وفق التصميم.
على سبيل المثال: تعتمد المحولات الزيتية على الزيت في عملية التبريد والعزل، في حين المحولات الجافة تعتمد على الهواء.
ولكل نوع استخدامات خاصة به يناسب مشروع ما حسب طبيعة البيئة والموقع والقدرة ومقدار التحميل.
وغالباً ما تناسب المحولات الزيتية في المواقع المفتوحة أو المحطات الكبيرة، في حين المحولات الجافة تنحصر داخل المباني أو المناطق التي بحاجة لمستوى عالية من السلامة.
قد يهمك: ما سبب انتشار المحولات الكهربائية
الفرق بين المحول الجاف والمحول الزيتي
المحول الجاف
- يعتمد في التبريد ونوع العزل على العزل الصلب والهواء.
- أصغر حجماً وأقل وزناً.
- يعتمد على المراوح في عملية التبريد.
- لا يتطلب خبرة عالية في الصيانة نظراً لعدم احتوائه على زيت.
- تكلفة تركيبه مرتفعة مقارنة بالمحول الزيتي.
- صديق للبيئة وآمن ولا يشكل أي خطوة لعدم احتوائه على زيت.
- مناسب للتركيب الداخلي حيث يستخدم في المباني السكنية والتجارية الكبيرة والمراكز الطبية والمطارات.
المحول الزيتي
- يعتمد على الزيت بشكل أساسي في عزل وتبريد الأجزاء الداخلية للمحول.
- أكبر حجماً ووزناً.
- يناسب التركيب الخارجي.
- يأتي بقدرات تحميل عالية بفضل التبريد العالي.
- أكثر كفاءة في طرد الحرارة.
- تتطلب صيانة دورية ومتابعة مستوى الزيت والتأكد من عدم وجود تسريب من خلال الفحص المنتظم.
- أكثر عرضة للاشتعال في حال تسرب الزيت.
- التكلفة الأولية منخفضة لكنها تتطلب تكاليف تشغيل وصيانة منخفضة جداً.
- تستخدم في محطات التوزيع وشبكات نقل الطاقة.
قد يهمك: الفرق بين أنظمة تبريد المحولات الكهربائية: شرح مفصل
جدول مقارنة بين المحولات الجافة والزيتية
| وجه المقارنة | المحولات الزيتية | المحولات الجافة |
|---|---|---|
| العزل والتبريد | باستخدام الزيت | الهواء- المراوح |
| آلية التبريد | الزيت والهواء (ONAN أو OFAF أو ONAF) | هواء طبيعي (AN) او مراوح (AF) |
| السعة | تتوفر بقدرة مرتفعة تصل إلى 100 ميجا فولت أمبير | يناسب للاستعمالات المتوسطة والصغيرة حتى 30 ميجا فولت أمبير |
| الكفاءة | كفاءة عالية | كفاءة أقل لوجود مراوح فقط |
| الأمان | خطر تسرب أو اشتعال الزيت | عالي لأنه لا يحتوي على زيت |
| الصيانة | يتطلب متابعة دورية للزيت | أقل صيانة نظراً لعدم حاجته للزيت |
| العمر | عمر طويل مع صيانة دورية جيدة | أقل عند نفس ظروف العمل |
| موقع الاستخدام | مواقع مفتوحة مثل محطات النقل والتوزيع | مواقع مغلقة مثل المستشفيات والمولات |
الخلاصة: يناسب كلاً من المحولات الجافة والمحولات الزيتية استخدامات محددة، على سبيل المثال:
- المحولات الزيتية: تناسب التطبيقات الخارجية أو المشاريع الكبيرة التي يتطلب فيها تشغيل الكثير من الأحمال.
- المحولات الجافة: تناسب المباني الداخلية والمغلقة، لأنهما يحتاجان الأمان والسلامة أكثر من التبريد الفعال بالزيت.
وجدير بالذكر إلى أن المحولات الزيتية تعطي تبريد فعال أعلى من المحولات الجافة التي تعتمد على المراوح في التبريد.
ولكن نشير إلى أن المحول الزيتي يستخدم في المشاريع العمالقة والكبيرة التي تحتاج إلى استيعاب الكثير من التحميل أو التيارات والجهود العالية.
بالتالي نجد أن كفاءة المحولات الزيتية أفضل وأكثر فعالية من المحولات الجافة، لهذا السبب نستخدم المحولات الجافة في المشاريع الصغيرة والمتوسطة.
قد يهمك: وظائف الزيت في المحولات الكهربائية
المصدر: siemens-energy
