يعد اختيار وصلات التكييف الإسبليت وتركيبها بطريقة صحيحة من أهم العوامل التي تؤثر في كفاءة دورة التبريد وعمر جهاز التكييف. فهذه الوصلات هي المسؤولة عن نقل وسيط التبريد بين الوحدة الداخلية والوحدة الخارجية، ولذلك فإن أي خطأ في مقاس المواسير أو طريقة تركيبها قد يؤدي إلى انخفاض كفاءة التبريد، أو زيادة استهلاك الكهرباء، أو حدوث تسرب في غاز التبريد.
وتختلف مقاسات مواسير التكييف الإسبليت وطرق توصيلها باختلاف سعة الجهاز والشركة المصنعة، كما تطورت أنظمة التوصيل مع مرور الوقت لتصبح أكثر سهولة وأماناً، مع تقليل فقدان غاز التبريد والمحافظة على البيئة.
في هذا الدليل ستتعرف على أنواع وصلات التكييف الإسبليت، ومقاسات المواسير، وأطوالها، وطرق توصيلها، بالإضافة إلى شرح أنظمة اللواكير والمحابس وبلوف الخدمة المستخدمة في أجهزة التكييف الإسبليت.

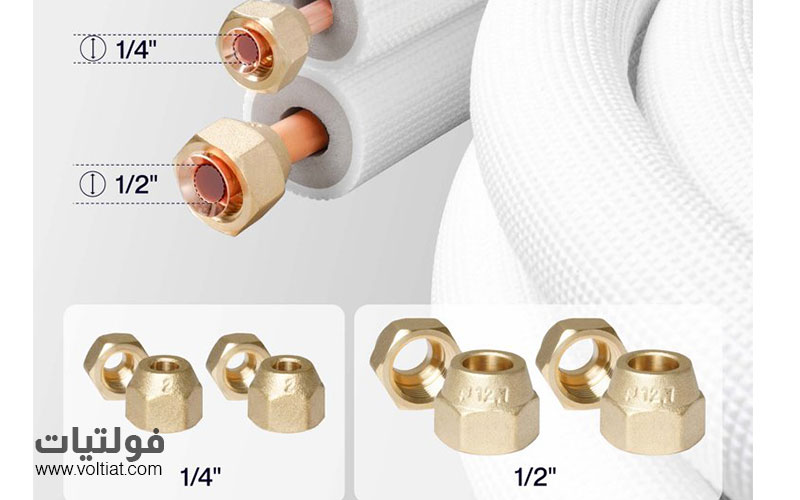

ما هي وصلات التكييف الإسبليت؟
وصلات التكييف الإسبليت هي مواسير نحاسية تربط بين الوحدة الداخلية والوحدة الخارجية، وتسمح بانتقال غاز التبريد بين مكونات دورة التبريد. وعادةً ما تُباع هذه المواسير مع جهاز التكييف عند الشراء، وتكون جاهزة للتركيب.
تتكون الوصلات من ماسورتين نحاسيتين، وتكون كلتاهما معزولتين بعازل حراري يعرف باسم أرمافليكس (Armaflex)، وهو مادة عازلة تقلل من فقدان البرودة وتمنع تكوّن قطرات الماء على سطح المواسير، مما يحافظ على كفاءة الجهاز ويطيل عمره التشغيلي.
ملاحظة: قد تختلف مواصفات الوصلات قليلاً بين الشركات المصنعة، إلا أن المبدأ العام لتركيبها يظل متشابهاً في معظم أجهزة التكييف الإسبليت.

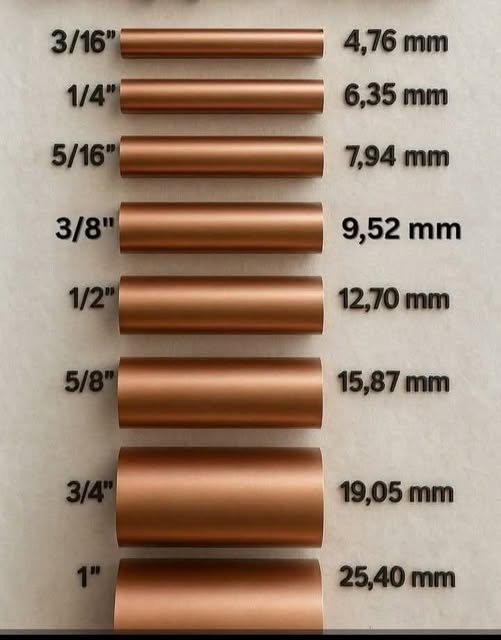

مقاسات مواسير التكييف الإسبليت
تختلف مقاسات مواسير التكييف الإسبليت بحسب السعة التبريدية للجهاز، كما قد تختلف بين شركة مصنعة وأخرى. ومع ذلك، توجد مقاسات شائعة تستخدم في أغلب الأجهزة.
وفي معظم أجهزة التكييف الإسبليت تكون:
- الماسورة الأكبر قطراً هي ماسورة الغاز (السحب).
- الماسورة الأصغر قطراً هي ماسورة السائل.
أما في بعض الموديلات، وهي حالات قليلة، فقد تكون الماسورتان بالمقاس نفسه وفقاً لتصميم الشركة المصنعة.
جدول مقاسات مواسير التكييف الإسبليت
| قدرة التكييف (BTU/hr) | مقاس ماسورة السائل | مقاس ماسورة الغاز |
|---|---|---|
| حتى 12000 | 1/4 بوصة | 1/2 بوصة |
| حتى 36000 | 3/8 بوصة | 5/8 بوصة |
| حتى 40000 | 3/8 بوصة | 3/4 بوصة |
تنبيه: قبل استبدال أي ماسورة أو تنفيذ أعمال الصيانة، يجب مراجعة دليل الشركة المصنعة للتأكد من المقاسات الموصى بها، لأن استخدام مقاس غير مناسب قد يؤثر في أداء الجهاز وكفاءة التبريد.
لماذا تكون ماسورة الغاز أكبر من ماسورة السائل؟
قد يلاحظ كثير من الفنيين أن ماسورة الغاز تكون أكبر قطراً من ماسورة السائل في معظم أجهزة التكييف الإسبليت، ويرجع ذلك إلى طبيعة تدفق وسيط التبريد داخل دورة التبريد.
فغاز التبريد العائد من المبخر يكون منخفض الضغط وكبير الحجم، لذلك يحتاج إلى ماسورة ذات قطر أكبر لتقليل مقاومة السريان والحفاظ على كفاءة الضاغط.
أما ماسورة السائل فتنقل وسيط التبريد في حالته السائلة وتحت ضغط مرتفع، لذلك يكفي استخدام ماسورة ذات قطر أصغر دون التأثير في كفاءة النظام.
أطوال مواسير التكييف الإسبليت
لا يقتصر الاختلاف بين الشركات المصنعة على أقطار المواسير فقط، بل يشمل أيضاً أطوالها.
وفي أغلب أجهزة التكييف الإسبليت تُورَّد المواسير بطول يقارب 3 أمتار، وتكون ملفوفة وجاهزة للتركيب مع تغطيتها بالكامل بعازل أرمافليكس (Armaflex) لحمايتها من فقدان البرودة والعوامل الخارجية.
وفي بعض حالات التركيب قد تكون المسافة بين الوحدة الداخلية والوحدة الخارجية أكبر من الطول القياسي للمواسير، وهنا يمكن زيادة طول الوصلات باستخدام مواسير إضافية بالمقاسات المناسبة، مع الالتزام بالحد الأقصى للطول الذي تحدده الشركة المصنعة حتى لا تتأثر كفاءة دورة التبريد أو كمية شحنة غاز التبريد.
معلومة مهمة: عند زيادة طول المواسير عن الحدود الموصى بها من الشركة المصنعة، قد يلزم إضافة كمية محددة من غاز التبريد وفق تعليمات الشركة، لضمان استمرار الجهاز في العمل بكفاءة عالية.
طرق توصيل مواسير التكييف الإسبليت بين الوحدتين
تختلف طرق توصيل مواسير التكييف الإسبليت باختلاف تصميم الجهاز وتقنيات التصنيع المستخدمة. وقد شهدت هذه الطرق تطوراً ملحوظاً مع مرور الوقت بهدف تسهيل التركيب والصيانة، وتقليل احتمالية تسرب غاز التبريد، والحفاظ على كفاءة النظام.
وبشكل عام، توجد ثلاث طرق رئيسية لتوصيل المواسير بين الوحدة الداخلية والوحدة الخارجية، وهي:
- التوصيل باللحام.
- التوصيل بالربط باستخدام اللواكير (Coupler).
- التوصيل بالربط باستخدام المحابس.
وفيما يلي شرح كل طريقة بالتفصيل.

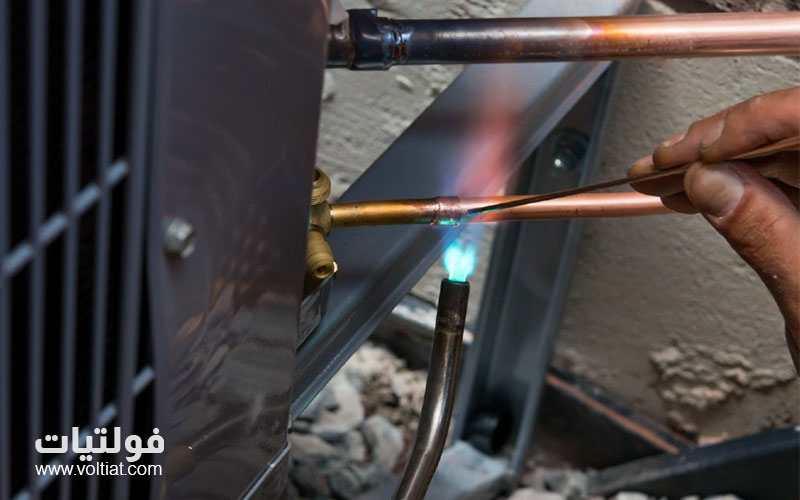

أولاً: التوصيل باللحام
يُعد التوصيل باللحام من أقدم الطرق المستخدمة في تركيب أجهزة التكييف الإسبليت، إلا أنه أصبح قليل الاستخدام في الأجهزة الحديثة.
بعد تثبيت الوحدة الداخلية والوحدة الخارجية في أماكنهما، تُوصل المواسير النحاسية بين الوحدتين، ثم تُلحَم أطرافها مباشرة في أماكن التوصيل. وبعد التأكد من إحكام اللحامات وخلوها من أي تسرب، تُجرى عمليات التفريغ والشحن حتى يصبح الجهاز جاهزاً للتشغيل.
ورغم أن هذه الطريقة توفر اتصالاً قوياً بين المواسير، فإنها تتطلب معدات خاصة وخبرة فنية في أعمال اللحام، كما تستغرق وقتاً أطول مقارنة بالأنظمة الحديثة.
ملاحظة: نادراً ما يُستخدم نظام اللحام في أجهزة التكييف الإسبليت الحديثة، إذ حلّت محله أنظمة أكثر سهولة في التركيب والصيانة.

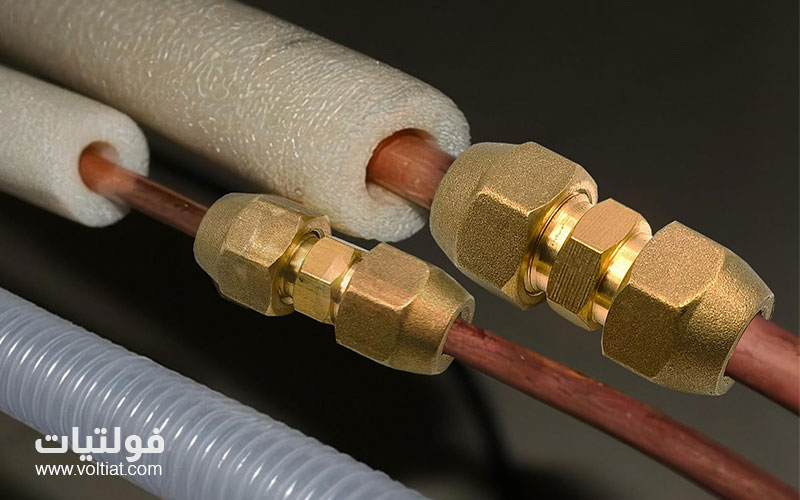

ثانياً: التوصيل بالربط باستخدام اللواكير (Coupler)
يُعد نظام اللواكير من الأنظمة التي اعتمدتها العديد من الشركات لتسهيل عملية تركيب التكييف الإسبليت دون الحاجة إلى لحام المواسير.
في هذا النظام، تكون أطراف مواسير الوحدة الداخلية والوحدة الخارجية مزودة بقلاووظ خارجي، بينما تحتوي أطراف المواسير النحاسية على قلاووظ داخلي يعرف باسم اللاكور (Coupler).
وبذلك يتم توصيل المواسير عن طريق الربط المباشر بدلاً من اللحام، مما يجعل عملية التركيب أسرع وأسهل.
كيف تكون شحنة غاز التبريد في نظام اللواكير؟
من أهم مميزات هذا النظام أن الجهاز يكون مشحوناً من المصنع، لذلك لا يحتاج الفني إلى إعادة شحنه بعد تركيب المواسير، طالما لم يحدث أي تسرب أثناء التركيب.
وتوزع الشركة المصنعة شحنة غاز التبريد مسبقاً بين أجزاء الجهاز على النحو الآتي:
- تحتوي الوحدة الخارجية على الجزء الأكبر من الشحنة بسبب احتوائها على معظم مكونات دورة التبريد.
- تحتوي الوحدة الداخلية على كمية أقل من غاز التبريد.
- توجد كمية بسيطة من الغاز داخل كل ماسورة من مواسير التوصيل.
وبعد الانتهاء من ربط اللواكير، تمتزج الشحنة الموجودة في جميع أجزاء الجهاز لتصبح الكمية الكلية مساوية للشحنة الأصلية المحددة من المصنع.
كيف تُحكم شحنة الغاز داخل اللواكير؟
حتى لا تتسرب شحنة غاز التبريد أثناء التخزين أو النقل، تُغلق جميع فتحات اللواكير قبل خروج الجهاز من المصنع باستخدام عدة وسائل حماية.
ويتكون الجهاز من أربعة أجزاء رئيسية تحتوي على فتحات توصيل، وهي:
- الوحدة الخارجية.
- الوحدة الداخلية.
- طرفا ماسورة السائل.
- طرفا ماسورة الغاز.
وبذلك يصبح مجموع فتحات اللواكير ثمانية لواكير.
ويُغلق كل لاكور باستخدام طبة من ورق النحاس، ثم تُغطى هذه الطبة بغطاء بلاستيكي لحمايتها من التلف أو القطع أثناء النقل والتركيب.
وظيفة الطبب النحاسية والبلاستيكية
تؤدي الطبب المستخدمة في اللواكير دوراً مهماً في الحفاظ على شحنة غاز التبريد قبل تركيب الجهاز.
وتشمل هذه المكونات ما يلي:
- الطبة النحاسية: تعمل كحاجز يمنع خروج غاز التبريد من الجزء المشحون.
- الغطاء البلاستيكي: يحمي الطبة النحاسية من التلف والخدش أو القطع أثناء الشحن والنقل.
ولهذا السبب يصل الجهاز إلى موقع التركيب وهو محتفظ بشحنته الأصلية بالكامل.
كيف تُفتح شحنة الغاز عند ربط اللواكير؟
بعد تثبيت الوحدتين في أماكنهما، يبدأ الفني بتركيب المواسير وربط اللواكير.
وقبل عملية الربط، تُزال الأغطية البلاستيكية الواقية من جميع الفتحات.
وأثناء إحكام ربط اللاكور، تضغط المواسير على سكينة داخلية موجودة داخل لاكور الوحدة، فتقوم هذه السكينة بقطع الطببتين النحاسيتين في اللحظة نفسها، مما يسمح بمرور غاز التبريد بين أجزاء الجهاز دون الحاجة إلى فتح يدوي أو شحن إضافي.
وبمجرد انتهاء عملية الربط، تصبح جميع أجزاء دورة التبريد متصلة ويبدأ غاز التبريد في الدوران بصورة طبيعية.
ما وظيفة الجوان (Seal) في اللواكير؟
يحتوي كل لاكور على حلقة إحكام مطاطية (Seal)، وتعرف أيضاً باسم الجوان أو السيل.
وتتمثل وظيفتها في منع تسرب غاز التبريد بعد إحكام ربط الوصلات، مما يضمن بقاء دائرة التبريد محكمة الإغلاق طوال فترة التشغيل.
ولهذا السبب، يجب التأكد دائماً من سلامة الجوان قبل تركيب المواسير، لأن تلفه قد يؤدي إلى تسرب غاز التبريد وانخفاض كفاءة التكييف.
تنبيه مهم: لا يُنصح بإعادة استخدام الجوان التالف أو المشقق، بل يجب استبداله بآخر مطابق لمواصفات الشركة المصنعة لضمان إحكام الوصلات ومنع حدوث أي تسرب.
ثالثاً: التوصيل بالربط باستخدام نظام المحابس
يُعد نظام المحابس أكثر طرق توصيل وصلات التكييف الإسبليت انتشاراً في الأجهزة الحديثة، وذلك لما يوفره من سهولة في التركيب والصيانة، بالإضافة إلى المحافظة على شحنة غاز التبريد وتقليل تأثيرها في البيئة.
وقد طُور هذا النظام لمعالجة أحد أهم عيوب الأنظمة القديمة، إذ كان فك الوحدة الداخلية أو نقل الجهاز يتطلب تفريغ شحنة غاز التبريد بالكامل إلى الهواء، ثم إعادة شحن الجهاز مرة أخرى بعد تركيبه، وهو ما يؤدي إلى فقدان جزء من غاز التبريد وزيادة تكاليف الصيانة.
أما في نظام المحابس، فيمكن الاحتفاظ بشحنة غاز التبريد داخل الوحدة الخارجية عند فك الجهاز أو نقله، ثم إعادة استخدامها بعد التركيب دون الحاجة إلى شحنة جديدة، إذا نُفذت العملية بالطريقة الصحيحة.
معلومة مهمة: يساهم نظام المحابس في تقليل انبعاث غازات التبريد إلى الجو، مما يجعله أكثر ملاءمة من الناحية البيئية مقارنة بالأنظمة القديمة.
كيف يعمل نظام المحابس؟
في هذا النظام، تحتوي الوحدة الخارجية على محبسين بدلاً من اللواكير المستخدمة في الأنظمة السابقة.
وتتميز الأجهزة الحديثة بما يلي:
- توجد شحنة غاز التبريد بالكامل داخل الوحدة الخارجية عند خروج الجهاز من المصنع.
- تكون الوحدة الداخلية خالية من غاز التبريد.
- تكون مواسير التوصيل خالية أيضاً من أي شحنة.
- تُغلق جميع الفتحات بأغطية قلاووظ خارجية لحمايتها من دخول الأتربة والرطوبة والشوائب أثناء النقل والتخزين.
كما تُجهز أطراف المواسير النحاسية مسبقاً بشفة فلير (Flare) وصامولة التثبيت، مع وضع أغطية واقية عليها حتى موعد التركيب.
خطوات توصيل المواسير في نظام المحابس
بعد تثبيت الوحدة الداخلية والوحدة الخارجية في أماكنهما، تُنفذ عملية التوصيل وفق الخطوات التالية:
- إزالة الأغطية الواقية من جميع فتحات التوصيل.
- ربط صواميل الفلير الخاصة بالمواسير على محابس الوحدة الخارجية.
- التأكد من إحكام جميع الوصلات لمنع حدوث أي تسرب.
- إجراء عملية طرد الهواء والرطوبة من الوحدة الداخلية ومواسير التوصيل باستخدام مضخة التفريغ.
- فتح محبسي الوحدة الخارجية بعد الانتهاء من التفريغ.
وعند فتح المحبسين، ينتقل غاز التبريد المخزن داخل الوحدة الخارجية إلى بقية أجزاء دائرة التبريد، فتُملأ المواسير والوحدة الداخلية بالشحنة اللازمة، ويصبح الجهاز جاهزاً للعمل بكفاءة.
تنبيه مهم: لا يجوز فتح المحابس قبل الانتهاء من عملية التفريغ (Vacuum)، لأن دخول الهواء أو الرطوبة إلى دورة التبريد قد يؤدي إلى انخفاض كفاءة التبريد، وتلف بعض مكونات النظام مع مرور الوقت.
لماذا يُعد نظام المحابس الأفضل؟
يتميز نظام المحابس بعدد من المزايا التي جعلته الخيار القياسي في معظم أجهزة التكييف الإسبليت الحديثة، ومن أبرزها:
- سرعة وسهولة التركيب.
- عدم الحاجة إلى لحام المواسير.
- إمكانية الاحتفاظ بشحنة غاز التبريد عند نقل الجهاز بالطريقة الصحيحة.
- تقليل احتمالية فقدان غاز التبريد.
- تسهيل أعمال الصيانة والفك وإعادة التركيب.
- تقليل التأثير البيئي الناتج عن تسرب غازات التبريد.
مقارنة بين طرق توصيل مواسير التكييف الإسبليت
يساعد الجدول التالي على توضيح أبرز الفروق بين طرق التوصيل الثلاث المستخدمة في أجهزة التكييف الإسبليت:
| المقارنة | التوصيل باللحام | نظام اللواكير | نظام المحابس |
|---|---|---|---|
| طريقة التوصيل | لحام المواسير | ربط اللواكير | ربط المحابس والفلير |
| سهولة التركيب | منخفضة | جيدة | ممتازة |
| الحاجة إلى إعادة الشحن | نعم | لا في الظروف العادية | لا عند تنفيذ النقل بالطريقة الصحيحة |
| سهولة الصيانة | متوسطة | جيدة | ممتازة |
| إمكانية نقل الجهاز دون فقد الشحنة | لا | لا | نعم |
| الاستخدام الحالي | نادر | محدود | الأكثر انتشاراً |
نصائح عند تركيب مواسير التكييف الإسبليت
لضمان أفضل أداء لجهاز التكييف، يُنصح بمراعاة الإرشادات التالية أثناء التركيب:
- استخدام مقاسات المواسير التي توصي بها الشركة المصنعة.
- التأكد من سلامة شفة الفلير قبل ربط الصواميل.
- عدم المبالغة في شد الصواميل حتى لا تتلف أسطح الإحكام.
- تنظيف أطراف المواسير قبل التوصيل لمنع دخول الشوائب إلى دائرة التبريد.
- إجراء اختبار تسرب بعد الانتهاء من التركيب.
- تنفيذ عملية التفريغ باستخدام مضخة فاكيوم قبل فتح المحابس.
ملاحظة: حتى مع سهولة تركيب نظام المحابس، فإن تنفيذ الخطوات بطريقة غير صحيحة قد يؤدي إلى تسرب غاز التبريد أو انخفاض كفاءة الجهاز، لذلك يُفضل أن يقوم بالتركيب فني تكييف مؤهل.
بلوف الخدمة في التكييف الإسبليت
تُعد بلوف الخدمة في التكييف الإسبليت من أهم الأجزاء التي يعتمد عليها فني التكييف أثناء أعمال الفحص والصيانة وشحن غاز التبريد. وتوفر هذه البلوف نقاط وصول مباشرة إلى دائرة التبريد، مما يسهل قياس الضغوط وإجراء عمليات الخدمة المختلفة دون الحاجة إلى فك مكونات الجهاز.
وفي أغلب أجهزة التكييف الإسبليت يوجد بلفا خدمة، أحدهما على خط السحب، والآخر على خط الطرد، بينما تحتوي بعض الأجهزة على بلف ثالث تبعاً لمكان وجود الأنبوب الشعري (الكابلاري) داخل دورة التبريد.
ما هي وظائف بلوف الخدمة؟
تؤدي بلوف الخدمة عدداً من الوظائف المهمة، من أبرزها:
- قياس ضغط غاز التبريد داخل دائرة التبريد.
- شحن الجهاز بغاز التبريد عند الحاجة.
- المساعدة في عمليات الفحص والصيانة.
- تنفيذ بعض إجراءات التفريغ وفق تصميم الجهاز.
وتختلف وظيفة كل بلف حسب مكان تركيبه داخل دورة التبريد.
وظائف بلف السحب
يُركب بلف السحب على ماسورة الغاز، وهي الماسورة الأكبر قطراً في معظم أجهزة التكييف الإسبليت.
ويؤدي هذا البلف وظيفتين أساسيتين:
- قياس ضغط المبخر (الضغط المنخفض). يستخدم الفني بلف السحب لتوصيل عداد الضغط وقياس ضغط غاز التبريد في خط السحب، وهو الضغط الذي يعكس أداء المبخر وكفاءة عملية التبريد.
- شحن الجهاز بغاز التبريد. يمكن إضافة شحنة غاز التبريد من خلال بلف السحب، لذلك لا تكون هناك حاجة إلى استخدام ماسورة الخدمة الموجودة في الضاغط طالما يتوفر هذا البلف.
معلومة مهمة: تعتمد معظم عمليات شحن أجهزة التكييف الإسبليت على بلف السحب، لأنه يقع في منطقة الضغط المنخفض، مما يجعل عملية الشحن أكثر أماناً وسهولة.
وظائف بلف الطرد
يُثبت بلف الطرد على ماسورة السائل أو على خط الضغط المرتفع، وتختلف وظيفته عن بلف السحب.
وتشمل وظائفه ما يلي:
- قياس ضغط المكثف (الضغط المرتفع). يستخدم الفني هذا البلف لقياس ضغط خط الطرد، وهو أحد أهم المؤشرات التي تساعد على تقييم أداء المكثف والضاغط.
- تنفيذ بعض إجراءات التفريغ والصيانة. يمكن الاستفادة من بلف الطرد في بعض عمليات الخدمة، وذلك وفق تصميم الجهاز وإجراءات الصيانة الموصى بها من الشركة المصنعة.
لماذا يوجد بلف ثالث في بعض أجهزة التكييف الإسبليت؟
قد يلاحظ الفني وجود بلف خدمة ثالث في بعض أجهزة التكييف الإسبليت، ويعود ذلك إلى اختلاف مكان وجود الأنبوب الشعري (الكابلاري) داخل دورة التبريد.
ويُعد فهم هذه النقطة مهماً لتحديد وظيفة كل بلف بطريقة صحيحة.
عندما تكون الكابلاري داخل الوحدة الداخلية
إذا كانت الكابلاري موجودة داخل الوحدة الداخلية، فإن المواسير بين الوحدتين تكون كما يلي:
- ماسورة الغاز: تحمل غاز التبريد منخفض الضغط، ولذلك تكون باردة نسبياً، وهي خط السحب.
- ماسورة السائل: تحمل سائل التبريد عالي الضغط الخارج من المكثف، ولذلك تكون دافئة نسبياً، وهي خط الطرد.
وفي هذه الحالة، يكون الجهاز مزوداً ببلفين فقط:
- بلف السحب.
- بلف الطرد.
ولا تكون هناك حاجة إلى بلف خدمة ثالث.
عندما تكون الكابلاري داخل الوحدة الخارجية
في بعض أجهزة التكييف الإسبليت، توضع الكابلاري داخل الوحدة الخارجية بدلاً من الوحدة الداخلية.
وفي هذه الحالة يتغير وضع الضغوط داخل المواسير.
فبعد مرور سائل التبريد عبر الكابلاري، يصبح خط السائل جزءاً من دائرة الضغط المنخفض، لذلك تصبح:
- ماسورة الغاز ذات ضغط منخفض.
- ماسورة السائل أيضاً ذات ضغط منخفض.
وبذلك يصبح البلفان الموجودان على المحبسين خاصين بالضغط المنخفض.
أما لقياس ضغط المكثف، فتضيف الشركة المصنعة بلف خدمة ثالثاً يتصل مباشرة بخط الضغط المرتفع داخل الوحدة الخارجية.
كيف تميز البلف الثالث؟
يمكن التعرف على وظيفة البلف الثالث بسهولة من خلال تصميم الوحدة الخارجية.
فإذا وجدت:
- بلفين فقط على المحبسين، فهذا يعني أن أحدهما بلف السحب والآخر بلف الطرد، وهو التصميم الشائع عندما تكون الكابلاري داخل الوحدة الداخلية.
أما إذا وجدت:
- بلفين على المحبسين بالإضافة إلى بلف مستقل مثبت في جسم الوحدة الخارجية، فإن هذا البلف الإضافي هو بلف الضغط العالي (بلف الطرد)، بينما يكون البلفان الموجودان على المحبسين خاصين بخطوط الضغط المنخفض.
تنبيه مهم: لا يُنصح بالاعتماد على عدد البلوف فقط لتحديد نوعها، بل يجب معرفة تصميم دائرة التبريد ومكان وجود الكابلاري قبل قياس الضغوط أو إجراء أعمال الصيانة.

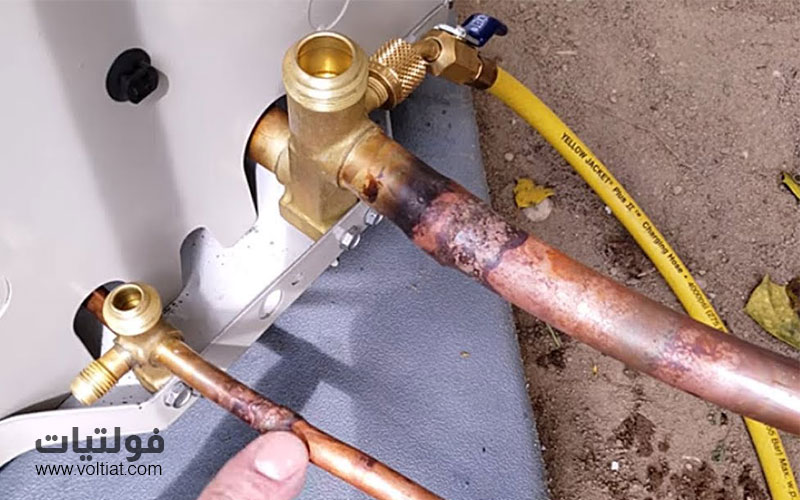

مكان تركيب بلوف الخدمة
في الأجهزة التي تعمل بنظام اللواكير، تُثبت بلوف الخدمة على أحد طرفي اللواكير، بينما يُثبت البلف الثالث – عند وجوده – في جسم الوحدة الخارجية.
ويُفضل أثناء تركيب الجهاز أن تكون أطراف اللواكير المزودة ببلوف الخدمة باتجاه الوحدة الخارجية، وذلك للأسباب التالية:
- تسهيل عمليات شحن غاز التبريد.
- سهولة قياس الضغوط أثناء الصيانة.
- سرعة الوصول إلى البلوف عند فحص الجهاز.
- وجود الضاغط وبقية مكونات دائرة التبريد الرئيسية داخل الوحدة الخارجية.
ومع ذلك، قد يختار الفني في بعض الحالات تركيب أطراف اللواكير المزودة بالبلوف عند الوحدة الداخلية إذا كانت الوحدة الخارجية مثبتة في مكان يصعب الوصول إليه، وذلك لتسهيل أعمال الصيانة المستقبلية.
أفضل مكان لبلوف الخدمة
يعتمد اختيار مكان بلوف الخدمة على سهولة الوصول إليها بعد تركيب الجهاز. لذلك، يُنصح بمراعاة إمكانية إجراء أعمال الفحص والصيانة مستقبلاً عند تحديد اتجاه تركيب المواسير، خاصة في المواقع المرتفعة أو الضيقة التي قد تعيق الوصول إلى الوحدة الخارجية.
الأسئلة الشائعة حول وصلات التكييف الإسبليت (FAQ)
ما هي وصلات التكييف الإسبليت؟
وصلات التكييف الإسبليت هي مواسير نحاسية تربط بين الوحدة الداخلية والوحدة الخارجية، وتسمح بانتقال غاز التبريد بين أجزاء دورة التبريد. وعادةً ما تكون معزولة بعازل حراري من نوع أرمافليكس (Armaflex) للحد من فقدان البرودة ومنع تكاثف الرطوبة على سطح المواسير.
لماذا تكون ماسورة الغاز أكبر من ماسورة السائل؟
لأن ماسورة الغاز تنقل غاز التبريد منخفض الضغط والعالي الحجم النوعي، لذلك تحتاج إلى قطر أكبر لتسهيل تدفق الغاز وتقليل مقاومة السريان. أما ماسورة السائل فتنقل وسيط التبريد في الحالة السائلة وتحت ضغط مرتفع، لذا يكون قطرها أصغر.
هل تختلف مقاسات مواسير التكييف الإسبليت بين الأجهزة؟
نعم، تختلف المقاسات حسب السعة التبريدية للجهاز والشركة المصنعة. ولهذا السبب، يجب دائماً الرجوع إلى دليل الجهاز قبل استبدال المواسير أو تنفيذ أي أعمال صيانة.
هل يمكن زيادة طول مواسير التكييف الإسبليت؟
نعم، يمكن زيادة طول المواسير إذا كانت المسافة بين الوحدتين أكبر من الطول القياسي، بشرط الالتزام بالحد الأقصى الذي تحدده الشركة المصنعة. وفي بعض الحالات، قد يتطلب ذلك إضافة كمية محددة من غاز التبريد للحفاظ على كفاءة التشغيل.
ما الفرق بين ماسورة الغاز وماسورة السائل؟
يكمن الفرق الأساسي بينهما في وظيفة كل منهما داخل دورة التبريد:
- ماسورة الغاز: تنقل غاز التبريد منخفض الضغط من المبخر إلى الضاغط، وتكون غالباً أكبر قطراً وأكثر برودة أثناء التشغيل.
- ماسورة السائل: تنقل سائل التبريد عالي الضغط من المكثف إلى عنصر التمدد، وتكون أصغر قطراً وأكثر دفئاً في معظم الأجهزة.
ما الفرق بين نظام اللواكير ونظام المحابس؟
يتميز نظام اللواكير بأن أجزاء الجهاز تكون مشحونة من المصنع، ويتم توصيلها بواسطة لواكير مزودة بطبب نحاسية وجوانات تمنع تسرب الغاز.
أما نظام المحابس، وهو الأكثر انتشاراً حالياً، فتُخزن فيه شحنة غاز التبريد بالكامل داخل الوحدة الخارجية، ثم تُفتح المحابس بعد الانتهاء من التركيب والتفريغ لتنتقل الشحنة إلى بقية أجزاء الجهاز.
هل يحتاج جهاز التكييف الجديد إلى شحن غاز بعد التركيب؟
في الظروف الطبيعية، لا يحتاج الجهاز الجديد إلى إعادة الشحن، لأنه يكون مشحوناً من المصنع. ويقتصر دور الفني على تركيب المواسير، وإجراء عملية التفريغ في الأنظمة المزودة بالمحابس، ثم فتح المحابس لإطلاق شحنة غاز التبريد داخل دائرة التبريد.
ما وظيفة بلف السحب؟
يستخدم بلف السحب لقياس ضغط المبخر (الضغط المنخفض)، كما يُستخدم لشحن الجهاز بغاز التبريد عند الحاجة، ولذلك يُعد من أهم نقاط الخدمة في أجهزة التكييف الإسبليت.
ما وظيفة بلف الطرد؟
تتمثل وظيفة بلف الطرد في قياس ضغط المكثف (الضغط المرتفع)، كما يمكن الاستفادة منه في بعض عمليات الفحص والصيانة وفق تصميم الجهاز.
لماذا يوجد بلف ثالث في بعض أجهزة التكييف الإسبليت؟
يظهر البلف الثالث عندما تكون الكابلاري موجودة داخل الوحدة الخارجية. ففي هذه الحالة يصبح البلفان الموجودان على المحبسين خاصين بخطي الضغط المنخفض، بينما يُخصص البلف الثالث لقياس ضغط المكثف (الضغط المرتفع).
مقال ذو صلة: فكرة عمل البلف العاكس في التكييف
الخلاصة
تلعب وصلات التكييف الإسبليت دوراً أساسياً في كفاءة دورة التبريد، إذ تربط بين الوحدة الداخلية والوحدة الخارجية وتنقل غاز التبريد بكفاءة وأمان. ولذلك، فإن اختيار المقاسات الصحيحة للمواسير، والالتزام بطريقة التوصيل المناسبة، وتنفيذ أعمال التركيب والصيانة وفق تعليمات الشركة المصنعة، كلها عوامل تسهم في تحسين أداء الجهاز وإطالة عمره التشغيلي.
كما تعرفنا على أشهر طرق توصيل المواسير، وهي التوصيل باللحام، والتوصيل باستخدام اللواكير، والتوصيل بنظام المحابس، مع توضيح مزايا كل نظام واستخداماته. وتناولنا أيضاً وظائف بلوف الخدمة، والفرق بين بلف السحب وبلف الطرد، والحالات التي يتوفر فيها البلف الثالث تبعاً لمكان وجود الكابلاري داخل دورة التبريد.
وأخيراً، يُنصح دائماً بتنفيذ أعمال تركيب وصيانة وصلات التكييف الإسبليت بواسطة فني متخصص، مع استخدام المقاسات الأصلية وإجراء اختبار التسرب والتفريغ قبل تشغيل الجهاز، لضمان أعلى كفاءة تبريد وتقليل الأعطال وإطالة عمر مكونات دورة التبريد.
