تختلف مكان الماسورة الشعرية (الكابلري) في أجهزة التكييف الإسبليت من شركة إلى أخرى، فقد تكون موجودة في الوحدة الخارجية في بعض الأجهزة، بينما تكون في الوحدة الداخلية في أجهزة أخرى. ولا توجد فروق جوهرية في أداء دائرة التبريد بين الحالتين، إلا أن الفني يجب أن يدرك الفرق بينهما، لأن ذلك يؤثر على خصائص مواسير الربط بين الوحدتين، ويساعد في تشخيص الأعطال وفهم مسار سريان وسيط التبريد.
ماسورة الغاز في التكييف الإسبليت
ماسورة الغاز هي الماسورة التي تمتد من نهاية المبخر في الوحدة الداخلية إلى خط سحب الضاغط في الوحدة الخارجية، لذلك تُعرف أيضًا باسم ماسورة السحب أو الراجع.
وتتميز بالخصائص التالية:
- تكون باردة أثناء التشغيل.
- يعمل بداخلها ضغط منخفض (ضغط المبخر).
- يمر بها غاز فقط.
- قد يكون مكتوبًا عليها كلمة Gas.
- إذا اختلف قطر الماسورتين، فإن الماسورة الأكبر قطرًا تكون دائمًا هي ماسورة الغاز.
ولا تتغير هذه المواصفات سواء كانت الماسورة الشعرية موجودة في الوحدة الداخلية أو الوحدة الخارجية.
ماسورة السائل في التكييف الإسبليت
ماسورة السائل هي الماسورة الثانية التي تصل بين الوحدتين، ويمر بداخلها وسيط التبريد في الحالة السائلة. وقد يُكتب عليها أحيانًا كلمة Liquid.
تختلف خصائص هذه الماسورة باختلاف مكان الماسورة الشعرية.

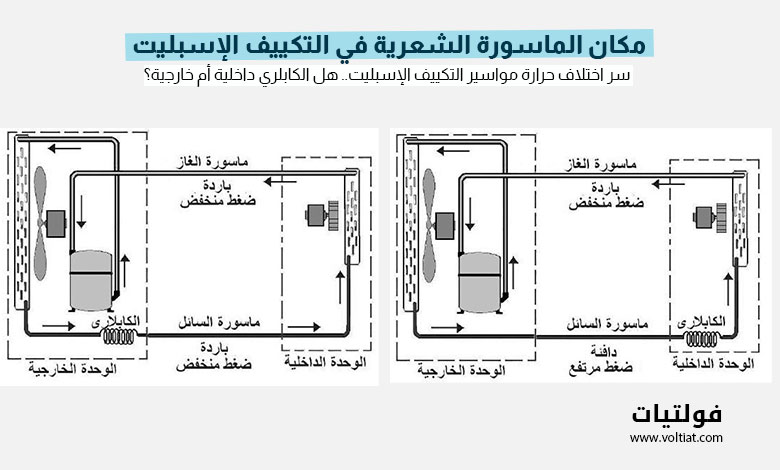

مكان الماسورة الشعرية في التكييف الإسبليت

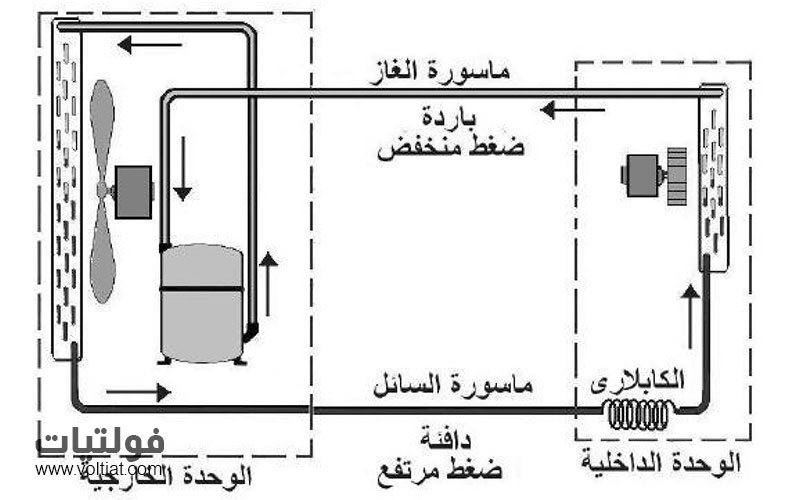

أولًا: ماسورة السائل عند وجود الماسورة الشعرية في الوحدة الداخلية
في هذه الحالة تمتد ماسورة السائل من نهاية المكثف في الوحدة الخارجية إلى مدخل الماسورة الشعرية في الوحدة الداخلية.
لذلك تكون خصائصها كما يلي:
- تكون دافئة.
- تعمل بضغط مرتفع (ضغط المكثف).
- يمر بداخلها سائل فقط.
وبذلك تمثل هذه الماسورة نهاية المكثف قبل دخول وسيط التبريد إلى الماسورة الشعرية.

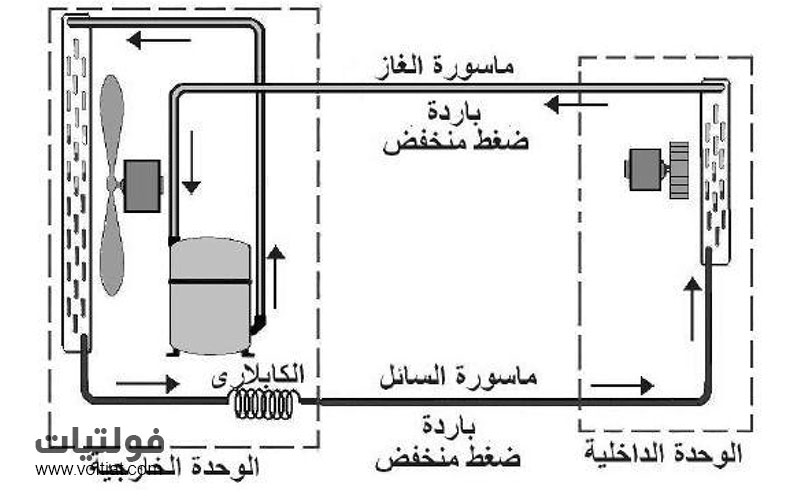

ثانيًا: ماسورة السائل عند وجود الماسورة الشعرية في الوحدة الخارجية
إذا كانت الماسورة الشعرية موجودة داخل الوحدة الخارجية، فإن ماسورة السائل تمتد من نهاية الماسورة الشعرية إلى المبخر في الوحدة الداخلية.
وفي هذه الحالة تتميز بما يلي:
- تكون باردة.
- تعمل بضغط منخفض (ضغط المبخر).
- يمر بداخلها سائل أيضًا.
ويبدأ وسيط التبريد في التبخر عند دخوله إلى الوحدة الداخلية، لذلك تكون ماسورة السائل معزولة للحفاظ على درجة حرارتها.
كيف يمكن تحديد مكان الماسورة الشعرية؟
يمكن للفني معرفة مكان الماسورة الشعرية بسهولة من خلال ملاحظة درجة حرارة مواسير الربط أثناء تشغيل المكيف.
- إذا كانت ماسورة الغاز باردة وماسورة السائل دافئة، فهذا يدل على أن الماسورة الشعرية موجودة في الوحدة الداخلية.
- أما إذا كانت كلتا الماسورتين باردتين، فهذا يعني أن الماسورة الشعرية موجودة في الوحدة الخارجية.
وفي كلتا الحالتين تبقى الماسورة الأكبر قطرًا هي ماسورة الغاز (السحب)، بينما تُسمى الماسورة الأصغر ماسورة السائل.
ملاحظات مهمة
- إذا اختلف قطر ماسورتي التوصيل، فإن الماسورة الأكبر قطرًا تكون دائمًا ماسورة السحب (الغاز)، وهي باردة وتعمل بضغط منخفض.
- تُسمى الماسورة الأصغر قطرًا ماسورة السائل سواء كانت دافئة أو باردة، ويعتمد ذلك على مكان الماسورة الشعرية.
- عند وجود الماسورة الشعرية داخل الوحدة الداخلية، قد يكون صوت الوحدة الداخلية أعلى قليلًا، وذلك بسبب صوت اندفاع وسيط التبريد من الماسورة الشعرية إلى المبخر، وهو صوت طبيعي ناتج عن خروج رذاذ السائل داخل المبخر.
الخاتمة
في النهاية، يعتمد تحديد مكان الماسورة الشعرية في التكييف الإسبليت على معرفة مسار دائرة التبريد ومتابعة حالة مواسير الربط بين الوحدة الداخلية والخارجية.
فإذا كانت ماسورة السائل دافئة مع وجود ماسورة الغاز الباردة، فهذا يدل على وجود الماسورة الشعرية داخل الوحدة الداخلية. أما إذا كانت ماسورتا الغاز والسائل باردتين، فهذا يعني أن الماسورة الشعرية موجودة داخل الوحدة الخارجية.
لذلك، يساعد فهم الفرق بين الحالتين الفني على تشخيص دائرة التبريد بشكل صحيح، ومعرفة وظيفة كل ماسورة أثناء أعمال الصيانة والفحص.
مقال ذو صلة: عطل السدد في دوائر التبريد: الأسباب الخفية والعلامات التي تدل على المشكلة في المكيف
الأسئلة الشائعة حول مكان الماسورة الشعرية في التكييف الإسبليت
أين توجد الماسورة الشعرية في التكييف الإسبليت؟
توجد الماسورة الشعرية في بعض أجهزة التكييف الإسبليت داخل الوحدة الداخلية، بينما توجد في أجهزة أخرى داخل الوحدة الخارجية. ولا يختلف مبدأ عمل دائرة التبريد بين الحالتين.
كيف أعرف مكان الكابلري في المكيف الإسبليت؟
يمكن معرفة مكان الكابلري من خلال فحص درجة حرارة مواسير الربط أثناء تشغيل المكيف. إذا كانت ماسورة السائل دافئة، فهذا يعني أن الكابلري موجود في الوحدة الداخلية. أما إذا كانت الماسورتان باردتين، فغالبًا يكون الكابلري في الوحدة الخارجية.
ما هي ماسورة الغاز في التكييف الإسبليت؟
ماسورة الغاز هي ماسورة السحب أو الراجع، وتصل بين نهاية المبخر في الوحدة الداخلية وضاغط الوحدة الخارجية. تكون هذه الماسورة باردة، ويكون ضغطها منخفضًا، ويمر بداخلها الغاز فقط.
ما الفرق بين ماسورة الغاز وماسورة السائل في التكييف؟
ماسورة الغاز تكون أكبر قطرًا عادةً، وتنقل الغاز من المبخر إلى الضاغط. أما ماسورة السائل فهي أصغر قطرًا، وتنقل وسيط التبريد السائل، وتختلف درجة حرارتها حسب مكان وجود الماسورة الشعرية.
لماذا تكون ماسورة السائل باردة أحيانًا ودافئة أحيانًا أخرى؟
تختلف درجة حرارة ماسورة السائل حسب مكان الماسورة الشعرية. عند وجود الكابلري في الوحدة الداخلية تكون الماسورة دافئة وضغطها مرتفع. أما عند وجوده في الوحدة الخارجية فتكون الماسورة باردة وضغطها منخفض.
هل يختلف أداء المكيف إذا كانت الماسورة الشعرية داخلية أو خارجية؟
لا توجد فروق أساسية في أداء دائرة التبريد بسبب مكان الماسورة الشعرية، ولكن يجب على الفني معرفة موقعها لفهم مسار وسيط التبريد وتشخيص الأعطال بشكل صحيح.
