تعد بلوف الخدمة بالمكيف الإسبليت من أهم الأجزاء التي يعتمد عليها فني التكييف أثناء عمليات الفحص والصيانة والشحن. فمن خلالها يمكن قياس ضغوط دورة التبريد، وشحن غاز التبريد، وإجراء بعض إجراءات الصيانة بكل سهولة. كما تختلف طريقة استخدام هذه البلوف باختلاف تصميم دائرة التبريد ومكان وجود الأنبوبة الشعرية (الكابلاري).
في هذا الدليل، سنتعرف على وظائف بلوف الخدمة، والفرق بين بلف السحب وبلف الطرد، والحالات التي يظهر فيها البلف الثالث، بالإضافة إلى مكان تركيب هذه البلوف في المكيف الإسبليت.

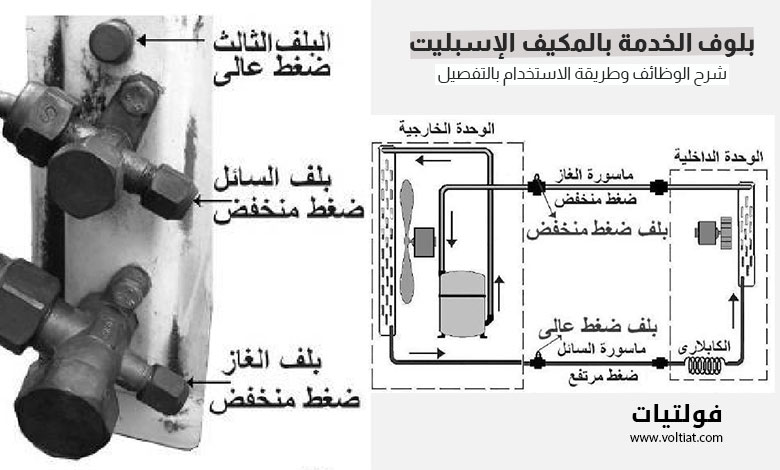

ما هي بلوف الخدمة بالمكيف الإسبليت؟
يحتوي أي مكيف إسبليت على بلفي خدمة رئيسيين، وهما:
- بلف السحب، ويُثبت على لاكور (محبس) السحب.
- بلف الطرد، ويُثبت على لاكور (محبس) الطرد.
ويؤدي كل بلف وظيفتين أساسيتين تساعدان في صيانة المكيف وتشخيص الأعطال.
وظائف بلف السحب
يستخدم فني التكييف بلف السحب في المهام التالية:
- قياس ضغط المبخر (الضغط المنخفض) للتأكد من كفاءة دورة التبريد.
- شحن غاز التبريد، إذ لا توجد حاجة لاستخدام ماسورة الخدمة الموجودة في الضاغط طالما يتوفر بلف السحب.
وظائف بلف الطرد
أما بلف الطرد، فيستخدم في المهام الآتية:
- قياس ضغط المكثف (الضغط العالي) أثناء تشغيل المكيف.
- إجراء التفريغ الذاتي عند الحاجة، وقد تم شرح هذه العملية في مقالات سابقة.
مقال ذو صلة: شرح جدول ضغوط الفريون وكيفية التعامل معه
بلف الطرد عند وجود الكابلاري في الوحدة الخارجية
قد يختلف توزيع الضغوط داخل دائرة التبريد حسب مكان وجود الكابلاري (الأنبوبة الشعرية).

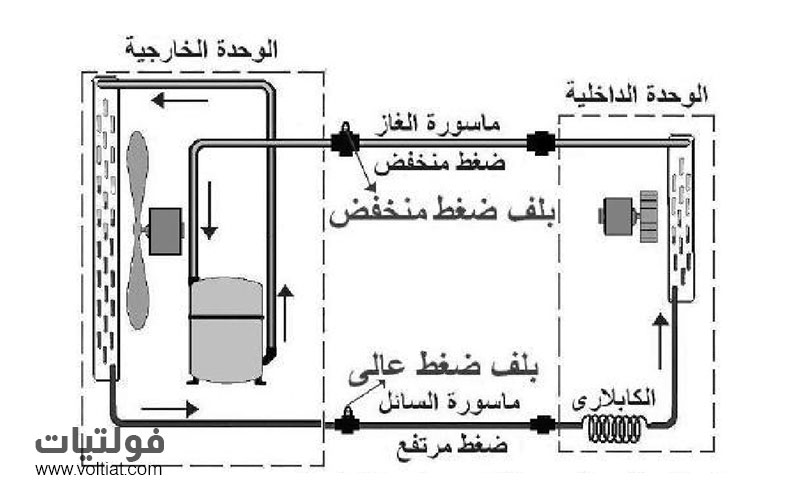

فعندما تكون الكابلاري موجودة داخل الوحدة الداخلية، تكون الماسورتان الواصلتان بين الوحدتين كما يلي:
- ماسورة الراجع (ماسورة الغاز): تكون باردة وضغطها منخفض.
- ماسورة السائل: تكون دافئة وضغطها مرتفع.
وفي هذه الحالة، يكون أحد البلفين بلف سحب، بينما يكون الآخر بلف طرد.
أما إذا كانت الكابلاري موجودة داخل الوحدة الخارجية، فإن الوضع يختلف. ففي هذه الحالة تصبح ماسورة السائل بدايةً للمبخر، ولذلك تكون باردة ويصبح ضغطها منخفضًا أيضًا. ونتيجة لذلك، يصبح البلفان الموجودان على اللاكورين بلفي سحب (ضغط منخفض).
ولكي يتمكن الفني من قياس ضغط المكثف، يُضاف بلف ثالث داخل الوحدة الخارجية، ويكون متصلًا بنهاية المكثف، ويُستخدم لقياس الضغط العالي.
ومن هنا نستنتج أنه يمكن التعرف على وظيفة بلوف الخدمة بسهولة من خلال عددها ومكان تركيبها:
- إذا وجدت بلفًا ثالثًا داخل الوحدة الخارجية، فهو يكون بلف الطرد (ضغط المكثف).
- أما إذا وجدت بلفين فقط على اللاكورين، ولا يوجد بلف ثالث، فإن:
- البلف الموجود على اللاكور الأكبر والبارد هو بلف السحب.
- والبلف الموجود على اللاكور الأصغر والدافئ هو بلف الطرد.

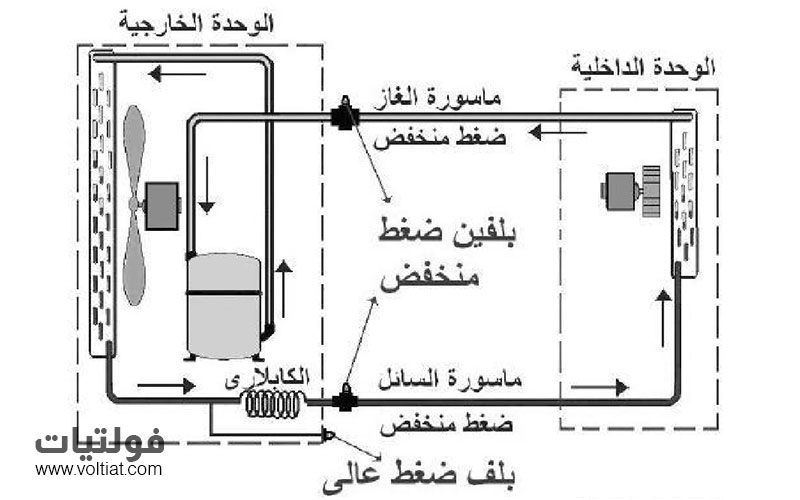

توضيح المخطط الثاني
يوضح الشكل التالي حالة وجود الكابلاري داخل الوحدة الخارجية، والتي يظهر فيها بلف ثالث مخصص لقياس الضغط العالي.
المصطلحات الموضحة في المخطط:
- الوحدة الخارجية.
- الوحدة الداخلية.
- ماسورة الغاز (ضغط منخفض).
- بلفا ضغط منخفض.
- الكابلاري (الأنبوبة الشعرية).
- ماسورة السائل (ضغط منخفض).
- بلف الضغط العالي.

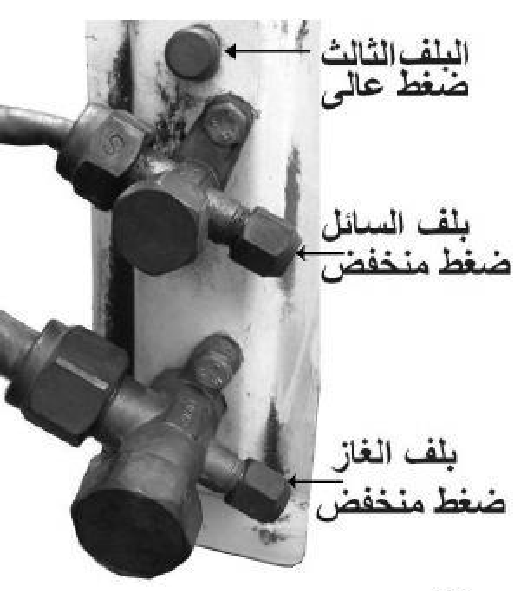

المصطلحات الموضحة في الصورة الجانبية:
- البلف الثالث (ضغط عالي).
- بلف السائل (ضغط منخفض).
- بلف الغاز (ضغط منخفض).
مكان بلوف الخدمة بالمكيف الإسبليت
يختلف مكان تركيب بلوف الخدمة بالمكيف الإسبليت حسب نوع نظام التوصيل المستخدم، سواء كان يعتمد على اللاواكير أو المحابس. وتساعد معرفة مكان هذه البلوف على تسهيل أعمال الصيانة وقياس الضغوط وشحن غاز التبريد.
أولًا: مكان بلوف الخدمة في نظام اللاواكير
في نظام اللاواكير، تُثبت بلوف الخدمة على أحد طرفي اللاواكير، بينما يُثبت البلف الثالث -عند وجوده- في جسم الوحدة الخارجية.
ويُفضل أثناء تركيب المكيف أن يكون طرف اللاواكير الذي يحتوي على بلوف الخدمة متجهًا نحو الوحدة الخارجية. ويُسهّل هذا الترتيب تنفيذ عمليات الشحن، والتفريغ، والصيانة، لأن جميعها تُجرى بجوار الضاغط وخارج المبنى.
ومع ذلك، قد يختار فني التكييف تركيب طرف اللاواكير المزود بالبلوف عند الوحدة الداخلية إذا كانت الوحدة الخارجية مثبتة في مكان يصعب الوصول إليه، مثل أسفل نافذة ضيقة أو في موقع يحد من سهولة تنفيذ أعمال الصيانة.
مكان بلوف الخدمة في نظام المحابس
في المكيفات التي تعتمد على نظام المحابس، تُثبت بلوف الخدمة داخل المحابس الموجودة في الوحدة الخارجية مباشرة، ولا تحتوي مواسير الربط على أي بلوف خدمة.
لذلك، تكون جميع عمليات قياس الضغوط، وشحن غاز التبريد، والصيانة من خلال البلوف الموجودة في الوحدة الخارجية.
معلومة مهمة: عند التعامل مع نظام المحابس، ستجد دائمًا بلوف الخدمة في الوحدة الخارجية، بينما تخلو مواسير الربط من أي بلوف.
البلف العاكس بالمكيف الإسبليت
قد تحتوي بعض أجهزة المكيف الإسبليت على بلف عاكس (Reversing Valve)، وهو نفس البلف المستخدم في بعض مكيفات الشباك المزودة بخاصية التدفئة.
وغالبًا ما يُثبت البلف العاكس بجانب الضاغط أو فوقه داخل الوحدة الخارجية، وتتمثل وظيفته في تغيير اتجاه سريان غاز التبريد عند التحويل بين وضعي التبريد والتدفئة.
بلوف الخدمة عند وجود البلف العاكس
يبقى عدد بلوف الخدمة بالمكيف الإسبليت بلفين في معظم الحالات، وقد يوجد بلف ثالث حسب تصميم دائرة التبريد.
في وضع التبريد
عند تشغيل المكيف على وضع التبريد، تعمل بلوف الخدمة بالطريقة نفسها التي تم شرحها سابقًا، حيث يؤدي كل بلف وظيفته المعتادة في قياس الضغوط وأعمال الصيانة.
في وضع التدفئة
عند تشغيل المكيف على وضع التدفئة، ينعكس اتجاه سريان غاز التبريد بسبب عمل البلف العاكس. ونتيجة لذلك، تتبادل بلوف الخدمة وظائفها كما يلي:
- يتحول بلف السحب إلى بلف طرد.
- ويتحول بلف الطرد إلى بلف سحب.
لذلك، يجب على فني التكييف الانتباه إلى وضع التشغيل قبل توصيل أجهزة قياس الضغط أو إجراء أي أعمال صيانة، حتى يحصل على قراءات صحيحة ويتجنب تشخيص الأعطال بشكل غير دقيق.
مقال ذو صلة: البلف العاكس في المكيف الإسبليت

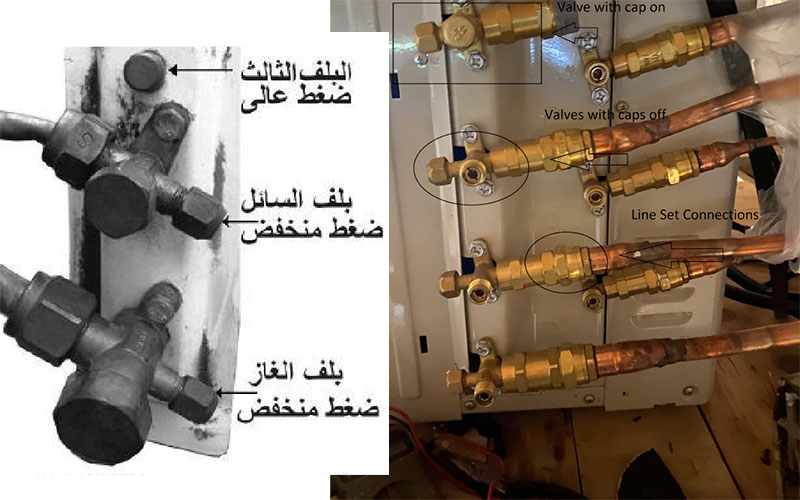

المكيف الإسبليت ذو الوحدتين الداخلتين
يتوفر نوع من المكيف الإسبليت يتكون من وحدة خارجية واحدة ووحدتين داخليتين، وينقسم إلى نوعين رئيسيين.
النوع الأول
يحتوي هذا النوع على:
- ضاغطين.
- مكثفين.
- دائرتي تبريد مستقلتين.
ويخرج من الوحدة الخارجية أربعة مواسير، حيث تتصل كل وحدتين من المواسير بوحدة داخلية مستقلة.
وبذلك يعمل الجهاز عمليًا كمكيفين منفصلين داخل هيكل وحدة خارجية واحدة، وغالبًا ما تكون تكلفته أقل من شراء جهازين مستقلين.
النوع الثاني
يعتمد هذا النوع على:
- ضاغط واحد.
- مكثف واحد.
- دائرة تبريد واحدة.
ورغم ذلك، يخرج من الوحدة الخارجية أربعة مواسير، إذ يُقسم المبخر إلى جزأين، ويُركب كل جزء داخل وحدة داخلية مستقلة، مما يسمح بتبريد غرفتين باستخدام وحدة خارجية واحدة.
خلاصة
يساعد فهم بلوف الخدمة بالمكيف الإسبليت ومواقعها ووظيفة كل بلف على تنفيذ أعمال الصيانة وقياس الضغوط وشحن غاز التبريد بطريقة صحيحة. كما أن معرفة الفرق بين بلف السحب وبلف الطرد، والحالات التي يظهر فيها البلف الثالث، وآلية عمل البلف العاكس، تسهم في تشخيص الأعطال بدقة وتحسين كفاءة المكيف وإطالة عمره التشغيلي.
المصدر: كاريير، مراجع تعليمية
