لماذا يجب فصل دوائر الإنارة عن المقابس الكهربائية؟ تعرف على أهم أسباب الفصل، من السلامة واستقرار الإضاءة إلى سهولة الصيانة وتوزيع الأحمال.
قد يبدو توصيل الإنارة والمقابس الكهربائية على دائرة واحدة وسيلة لتقليل الأسلاك والتكلفة، لكنه قد يسبب مشكلات عند حدوث عطل أو زيادة في الحمل. لذلك، يُعد فصل دوائر الإنارة عن المقابس من الممارسات المهمة في تصميم التمديدات الكهربائية، لما يحققه من تحسين السلامة والموثوقية وسهولة الصيانة.
يمكنك الاطلاع على مقال «الفرق بين دائرة الإنارة ودائرة المقابس الكهربائية» للتعرف على التفاصيل بشكل أوسع.
لماذا يجب فصل دوائر الإنارة عن المقابس الكهربائية؟
يساعد فصل دوائر الإنارة عن المقابس على منع بعض أعطال الأجهزة الكهربائية من التأثير في الإضاءة، كما يتيح اختيار الكابلات وأجهزة الحماية وفق طبيعة كل دائرة. وتظهر أهمية هذا الفصل بوضوح في المنازل والمباني التجارية في السعودية، خصوصاً عند تشغيل أجهزة ذات قدرة مرتفعة مثل المكيفات والسخانات والأفران الكهربائية.

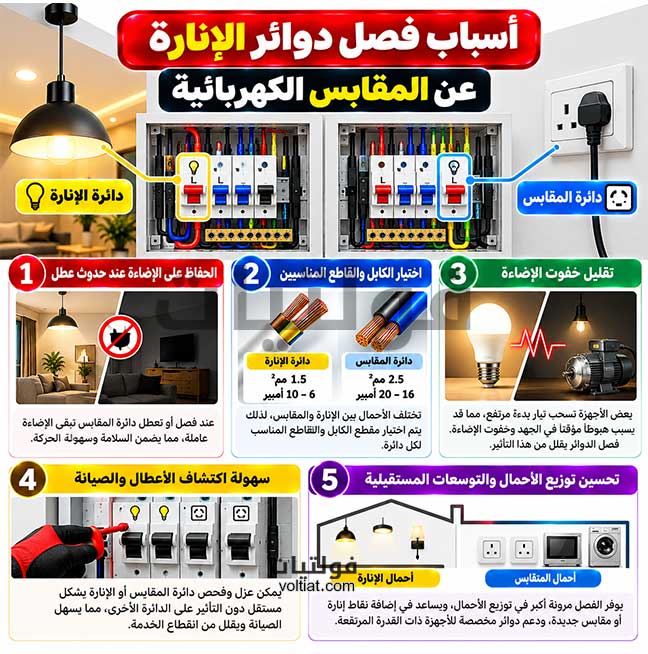

سنستعرض فيما يلي أهم الأسباب:
أولاً: الحفاظ على الإضاءة عند حدوث عطل
تتعرض دوائر المقابس لأحمال متغيرة بسبب توصيل أجهزة مختلفة، مثل المكانس الكهربائية والغلايات والسخانات والأدوات الكهربائية. وقد يؤدي الحمل الزائد أو حدوث قصر كهربائي إلى فصل القاطع المسؤول عن الدائرة.
إذا كانت الإنارة موصولة بالدائرة نفسها، فقد تنطفئ المصابيح أيضاً، مما يصعّب الحركة داخل المنزل، خاصة أثناء الليل أو في السلالم والممرات.
أما عند فصل دوائر الإنارة عن المقابس، فإن فصل قاطع المقابس لا يؤدي عادةً إلى انقطاع الإنارة، بشرط عدم وجود عطل مشترك أو مشكلة في مصدر التغذية.
ثانياً: اختيار الكابل والقاطع المناسبين لكل دائرة
تختلف طبيعة الأحمال بين الإنارة والمقابس الكهربائية. فمصابيح LED تستهلك عادةً قدرة منخفضة، بينما قد تسحب الأجهزة المنزلية تياراً أكبر بكثير.
لذلك، يمكن تصميم دائرة الإنارة بكابل وقاطع يناسبان أحمالها، بينما تُصمم دائرة المقابس لتحمل الأحمال المتوقعة وفق الحسابات الكهربائية.
ومن الأمثلة الشائعة في بعض التركيبات:
- دائرة الإنارة: كابل بمقطع 1.5 مم² مع قاطع 6 أو 10 أمبير.
- دائرة المقابس: كابل بمقطع 2.5 مم² مع قاطع 16 أو 20 أمبير.
هذه قيم توضيحية وليست مقاسات إلزامية لجميع الحالات. يعتمد الاختيار النهائي على الحمل، وطريقة تمديد الكابل، ودرجة الحرارة، وتجميع الكابلات، وهبوط الجهد، وقدرة القاطع على فصل تيار القصر، ومتطلبات الكود المعتمد.
ويجب أن تتحقق العلاقة الأساسية لتنسيق الحماية من زيادة الحمل:
Ib ≤ In ≤ Iz
حيث:
- Ib: تيار الحمل التصميمي.
- In: التيار المقنن للقاطع.
- Iz: سعة تحمل الكابل للتيار بعد تطبيق عوامل التصحيح المناسبة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «التنسيق بين القاطع والكابل الكهربائي» للتعرف على التفاصيل بشكل أوسع.
ثالثاً: الحد من خفوت الإضاءة الناتج عن تغير الجهد
قد تتسبب بعض الأجهزة، خصوصاً المحركات والضواغط، في سحب تيار بدء مرتفع لفترة قصيرة. ويمكن أن يؤدي ذلك إلى هبوط مؤقت في الجهد إذا كانت الدوائر أو التغذية غير مصممة بالشكل المناسب.
وقد يظهر هذا التأثير على شكل خفوت لحظي في الإضاءة أو وميض بعض المصابيح.
يساعد فصل دوائر الإنارة عن المقابس على تقليل تأثر الإنارة بأحمال الأجهزة، لكنه لا يضمن منع الوميض تماماً؛ فقد تكون أسبابه مرتبطة بهبوط الجهد في مصدر التغذية، أو التوصيلات غير المحكمة، أو خصائص المصابيح الإلكترونية.
رابعاً: تسهيل اكتشاف الأعطال والصيانة
يساعد توزيع الإنارة والمقابس على دوائر مستقلة في تحديد مصدر المشكلة بسرعة أكبر.
فعند حدوث عطل في أحد المقابس، يمكن فصل دائرته وفحصها دون الحاجة إلى فصل دائرة الإنارة السليمة. وينطبق الأمر نفسه عند إجراء صيانة على مفاتيح الإنارة أو وحداتها.
كما يساعد وضع ملصقات واضحة على القواطع في لوحة التوزيع على تحديد الدائرة المطلوبة، وتقليل احتمالات فصل دوائر أخرى دون داعٍ.
ومع ذلك، يجب تنفيذ أعمال الصيانة بعد فصل مصدر التغذية والتحقق من انعدام الجهد باستخدام جهاز مناسب، وليس بالاعتماد على وضع القاطع وحده.
خامساً: تحسين توزيع الأحمال وإتاحة التوسعات المستقبلية
يمنح فصل الدوائر مرونة أكبر عند إضافة نقاط إنارة أو مقابس جديدة، كما يساعد في تنظيم الأحمال داخل لوحة التوزيع.
فعلى سبيل المثال، يمكن تخصيص دوائر مستقلة للأجهزة ذات الأحمال المرتفعة عندما يتطلب التصميم ذلك، بدلاً من تحميل دائرة مقابس عامة بأجهزة كثيرة في الوقت نفسه.
ويُفضّل تقييم أحمال المكيفات والسخانات والأفران والأجهزة الأخرى ذات القدرة المرتفعة بصورة مستقلة، مع تحديد الحاجة إلى دوائر مخصصة وفق القدرة الكهربائية وتعليمات الشركة المصنّعة والكود المعمول به.
هل يشترط الكود فصل دوائر الإنارة عن المقابس؟
تختلف متطلبات فصل الدوائر باختلاف الدولة ونوع المبنى والكود الكهربائي المعتمد. ففي الممارسة البريطانية، تتناول لوائح BS 7671 تنظيم الدوائر وتقليل المخاطر الناتجة عن تعطل دائرة واحدة، بينما تسمح بعض تطبيقات الكود الأمريكي NEC بترتيبات مختلفة للدوائر العامة، مع اشتراط دوائر مخصصة لبعض الاستخدامات والأجهزة.
لذلك، لا يصح تعميم حكم قانوني واحد على جميع الدول.
في المشاريع داخل السعودية، يجب الرجوع إلى كود البناء السعودي الكهربائي (SBC 401) والإصدارات والمتطلبات المعتمدة للمشروع، وعدم الاكتفاء بالممارسة الشائعة أو بمقاسات الكابلات والقواطع المتداولة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «توزيع الأحمال الكهربائية في المنزل» للتعرف على التفاصيل بشكل أوسع.
هل يمكن توصيل الإنارة والمقابس على دائرة واحدة؟
يعتمد ذلك على متطلبات الكود المحلي، وطبيعة الاستخدام، وتصميم الدائرة، وسعة الكابل والقاطع، ووسائل الحماية المطلوبة.
لكن حتى عندما يسمح الكود بترتيب معين، فإن الفصل غالباً ما يوفر مزايا عملية في استمرارية الإضاءة، وتنظيم الأحمال، واكتشاف الأعطال، وتنفيذ الصيانة.
ولهذا، ينبغي ألا يُتخذ قرار الجمع بين الإنارة والمقابس لمجرد تقليل عدد الكابلات أو القواطع، بل بعد تقييم التصميم كاملاً والتحقق من مطابقته للمتطلبات المعمول بها.
الخلاصة
يحقق فصل دوائر الإنارة عن المقابس فوائد مهمة، أبرزها استمرار الإضاءة عند فصل دائرة المقابس، وتحسين تنظيم الأحمال، وتسهيل الصيانة، وتقليل تأثر الإنارة ببعض تغيرات الجهد.
ومع ذلك، لا يكفي الفصل وحده لضمان السلامة؛ إذ يجب اختيار الكابلات والقواطع ووسائل الحماية وفق الحسابات الكهربائية والكود المعتمد.
هل دوائر الإنارة والمقابس منفصلة في منزلك، أم أنها موصولة على القواطع نفسها؟ شاركنا تجربتك في التعليقات.
