يعد توزيع الأحمال الكهربائية في المنزل من أهم خطوات تصميم النظام الكهربائي بطريقة آمنة وموثوقة. ويعني ذلك تقسيم الأجهزة الكهربائية على دوائر وقواطع مناسبة داخل لوحة التوزيع، بحيث لا تتعرض أي دائرة للحمل الزائد.
يساعد التوزيع الصحيح للأحمال على تقليل احتمالية فصل القواطع، وارتفاع حرارة الأسلاك، وانخفاض الجهد، وتلف الأجهزة، ومخاطر الحريق.
ملاحظة مهمة: تختلف قيم الجهد والقواطع ومقاطع الكابلات ومتطلبات الحماية من دولة إلى أخرى. لذلك يجب تنفيذ الأعمال الكهربائية وفق الكود المحلي وبواسطة كهربائي مؤهل ومرخص.
ما المقصود بتوزيع الأحمال الكهربائية في المنزل؟
توزيع الأحمال الكهربائية هو تقسيم الأجهزة المنزلية على مجموعة من الدوائر الكهربائية الفرعية. ترتبط هذه الدوائر بلوحة التوزيع الرئيسية، ويُحمى كل منها بقاطع مناسب.
على سبيل المثال، يمكن تخصيص دوائر مستقلة للإنارة، والمقابس، والمكيفات، وسخان المياه، والفرن الكهربائي، والغسالة، وغيرها من الأجهزة ذات القدرة العالية.
ويهدف هذا التوزيع إلى تحقيق ثلاثة أمور رئيسية:
- منع زيادة الحمل على الدوائر الكهربائية.
- اختيار القاطع والكابل المناسبين لكل دائرة.
- توزيع الأحمال بطريقة تساعد على استقرار النظام الكهربائي.
لماذا يجب توزيع الأحمال الكهربائية بشكل صحيح؟
يؤدي سوء توزيع الأحمال إلى زيادة التيار في بعض الدوائر. وقد ينتج عن ذلك ارتفاع درجة حرارة الكابلات أو فصل القواطع بشكل متكرر.
أما التوزيع الصحيح فيساعد على:
- تقليل الحمل الزائد على الدوائر.
- تحسين موثوقية شبكة الكهرباء المنزلية.
- تقليل انخفاض الجهد.
- حماية الأسلاك والقواطع والأجهزة.
- تسهيل اكتشاف الأعطال وصيانة الدوائر.
- توفير قدرة كهربائية كافية للأحمال الحالية والمستقبلية.
مقال ذو صلة: توزيع الأحمال على القواطع الكهربائية
كيف تحسب الأحمال الكهربائية للمنزل؟
يبدأ حساب الأحمال الكهربائية بحصر الأجهزة الموجودة في المنزل وتحديد قدرتها الكهربائية.
1. حصر الأجهزة الكهربائية
اكتب جميع الأحمال التي يمكن أن تعمل في المنزل، مثل:
- الإنارة.
- المقابس العامة.
- الثلاجة.
- الغسالة.
- غسالة الصحون.
- الميكروويف.
- الفرن أو الموقد الكهربائي.
- سخان المياه.
- أجهزة التكييف.
- المضخات.
- أجهزة التدفئة.
- شاحن السيارة الكهربائية.
بعد ذلك، سجل قدرة كل جهاز كما هي موضحة على لوحة البيانات الخاصة به.
2. تحديد قدرة كل جهاز
يمكن التعبير عن القدرة الكهربائية بالواط أو الكيلوواط.
1 كيلوواط = 1000 واط
ويمكن حساب التيار التقريبي للحمل الأحادي الطور باستخدام:
I = P ÷ V
حيث:
- I = التيار بالأمبير.
- P = القدرة بالواط.
- V = الجهد بالفولت.
أما عند استخدام القدرة الظاهرية:
I = S ÷ V
حيث S هي القدرة الظاهرية بوحدة الفولت أمبير (VA).
وفي الأنظمة ثلاثية الطور يمكن استخدام العلاقة:
I = S ÷ (√3 × V)
ويجب استخدام المعادلة المناسبة لنوع النظام الكهربائي المستخدم.
3. حساب الحمل الكلي وحمل الطلب
ليس من الضروري أن تعمل جميع الأجهزة بأقصى قدرتها في الوقت نفسه. لذلك تستخدم بعض الأكواد الكهربائية معاملات الطلب عند إجراء حساب الحمل.
ويعتمد حساب حمل الطلب على نوع المبنى والأحمال وطريقة التصميم والكود الكهربائي المحلي.
كما يجب مراعاة الأحمال المستمرة والأجهزة ذات القدرة العالية، مثل:
- أجهزة التكييف.
- السخانات الكهربائية.
- الأفران.
- المجففات.
- شواحن السيارات الكهربائية.
- المضخات والمحركات.
ولا ينبغي اختيار سعة الخدمة الكهربائية بمجرد جمع قدرات جميع الأجهزة دون تطبيق الطريقة الحسابية المعتمدة.
كيفية توزيع الأحمال على الدوائر الكهربائية
بعد حساب الأحمال، تأتي مرحلة تقسيمها على الدوائر الفرعية. ويجب اختيار القاطع ومقطع الكابل وفق الحمل وطريقة التركيب والكود المحلي.
دوائر الإنارة
يفضل توزيع الإنارة على أكثر من دائرة، خصوصًا في المنازل الكبيرة.
كما يُفضل فصل دوائر الإنارة عن دوائر المقابس عندما يسمح التصميم بذلك. يساعد هذا الفصل على استمرار الإنارة في حال حدوث عطل في إحدى دوائر المقابس.
دوائر المقابس
تُوزع المقابس على دوائر مناسبة حسب عددها والأحمال المتوقعة عليها.
يجب تجنب توصيل عدد كبير من الأجهزة ذات القدرة العالية على دائرة واحدة. وتزداد أهمية ذلك في غرف المعيشة والمطابخ والمناطق التي تستخدم فيها الأجهزة الكهربائية بكثرة.
دوائر الأجهزة عالية القدرة
تحتاج بعض الأجهزة إلى دوائر مستقلة بسبب ارتفاع قدرتها الكهربائية.
ومن أمثلتها:
- الفرن أو الموقد الكهربائي.
- سخان المياه.
- مكيفات الهواء.
- المضخات.
- المجففات.
- شواحن السيارات الكهربائية.
- بعض أجهزة التدفئة الكهربائية.
يُحدد حجم الدائرة والقاطع والكابل بناءً على بيانات الجهاز وظروف التشغيل ومتطلبات الكود المحلي.
توزيع الأحمال الكهربائية في المطبخ
يُعد المطبخ من أكثر الأماكن التي تحتاج إلى تخطيط جيد للأحمال. ويرجع ذلك إلى وجود عدة أجهزة كهربائية يمكن أن تعمل في الوقت نفسه.
لذلك يفضل توزيع الأجهزة على دوائر مناسبة، مع تخصيص دوائر مستقلة للأجهزة ذات القدرة العالية عند الحاجة.
ومن الأفضل تجنب تشغيل عدة أجهزة عالية القدرة من دائرة واحدة في الوقت نفسه.
كما يجب تطبيق متطلبات الحماية الكهربائية الخاصة بالمطابخ وفق الكود المحلي.
توزيع أحمال التكييف وسخان المياه
تستهلك أجهزة التكييف وسخانات المياه قدرة كهربائية مرتفعة نسبيًا مقارنة بالعديد من الأحمال المنزلية الأخرى. لذلك غالبًا ما تحتاج هذه الأجهزة إلى دوائر مخصصة.
ويجب تحديد القاطع والكابل وفق بيانات لوحة الجهاز، والتي قد تتضمن:
- القدرة الكهربائية.
- الجهد.
- التيار المقنن.
- الحد الأدنى لسعة الدائرة.
- الحد الأقصى لسعة جهاز الحماية.
يجب عدم اختيار القاطع اعتمادًا على قدرة الجهاز فقط، بل يجب مراعاة الكابل وطريقة التركيب ومتطلبات الحماية.
لماذا تعد موازنة الأحمال مهمة؟
تساعد موازنة الأحمال على:
- تقليل عدم التوازن بين خطوط التغذية.
- الاستفادة بشكل أفضل من سعة النظام.
- تقليل التيارات غير المتوازنة في بعض الأنظمة.
- تحسين أداء شبكة التوزيع المنزلية.
ويجب تقييم التوازن بناءً على ظروف التشغيل الفعلية ومتطلبات الكود الكهربائي المستخدم.
ما الأجهزة التي تحتاج إلى دوائر مستقلة؟
ليست كل الأجهزة بحاجة إلى دائرة مستقلة. ومع ذلك، يفضل تخصيص دائرة منفصلة للأجهزة ذات القدرة العالية أو الأحمال التي تعمل لفترات طويلة.
ومن أبرزها:
- المكيفات.
- سخانات المياه.
- الأفران الكهربائية.
- المضخات.
- المجففات.
- شواحن السيارات الكهربائية.
- بعض أجهزة التدفئة.
ويجب الرجوع إلى بيانات الجهاز والكود المحلي لتحديد سعة الدائرة المناسبة.
حماية الدوائر الكهربائية
لا يقتصر توزيع الأحمال على اختيار القواطع فقط، بل يجب أيضًا توفير وسائل الحماية المناسبة.
وقد تشمل أنظمة الحماية، بحسب نوع النظام والكود المحلي:
- قواطع الحماية من زيادة التيار.
- الحماية من التسرب الأرضي.
- الحماية من أعطال القوس الكهربائي.
- نظام التأريض والحماية من الصعق.
- أجهزة الحماية من زيادة الجهد عند الحاجة.
في الولايات المتحدة، على سبيل المثال، تُستخدم حماية GFCI وAFCI في مواقع وتطبيقات محددة وفق متطلبات الكود الوطني للكهرباء (NEC). أما في الدول الأخرى، فقد تختلف المتطلبات والأسماء وطريقة التطبيق.

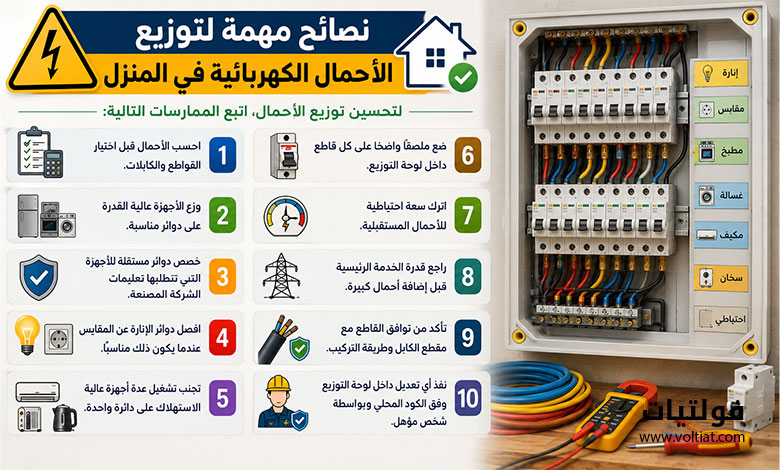

نصائح مهمة لتوزيع الأحمال الكهربائية في المنزل
لتحسين توزيع الأحمال، اتبع الممارسات التالية:
- احسب الأحمال قبل اختيار القواطع والكابلات.
- وزع الأجهزة عالية القدرة على دوائر مناسبة.
- خصص دوائر مستقلة للأجهزة التي تتطلبها تعليمات الشركة المصنعة.
- افصل دوائر الإنارة عن المقابس عندما يكون ذلك مناسبًا.
- تجنب تشغيل عدة أجهزة عالية الاستهلاك على دائرة واحدة.
- ضع ملصقًا واضحًا على كل قاطع داخل لوحة التوزيع.
- اترك سعة احتياطية للأحمال المستقبلية.
- راجع قدرة الخدمة الرئيسية قبل إضافة أحمال كبيرة.
- تأكد من توافق القاطع مع مقطع الكابل وطريقة التركيب.
- نفذ أي تعديل داخل لوحة التوزيع وفق الكود المحلي وبواسطة شخص مؤهل.
ماذا تفعل عند إضافة أحمال جديدة؟
قد تؤدي إضافة جهاز كبير إلى زيادة الحمل على النظام الكهربائي. ومن أمثلة ذلك تركيب:
- شاحن سيارة كهربائية.
- مضخة حرارية.
- فرن كهربائي.
- نظام تكييف إضافي.
- سخان كهربائي.
- معدات ورشة.
قبل إضافة الحمل، يجب مراجعة حساب الأحمال الكهربائية وسعة لوحة التوزيع والخدمة الرئيسية.
وفي بعض الحالات، قد يكون من الضروري زيادة سعة الخدمة الكهربائية أو تركيب لوحة فرعية مناسبة.
كما يمكن استخدام أنظمة إدارة الأحمال الكهربائية للتحكم في بعض الأحمال وتأخير تشغيلها أو فصلها مؤقتًا عند ارتفاع الحمل.
اللوحة الفرعية ودورها في توزيع الأحمال
يمكن استخدام لوحة توزيع فرعية عندما تكون اللوحة الرئيسية بعيدة عن منطقة معينة أو عندما تحتاج المنطقة إلى عدة دوائر إضافية.
ومن الأمثلة:
- المرآب.
- الملحقات.
- الورشة.
- الطابق الإضافي.
- المباني أو المساحات البعيدة عن اللوحة الرئيسية.
يجب اختيار سعة اللوحة الفرعية وكابل التغذية ووسائل الحماية وفق الحمل المتوقع ومتطلبات الكود المحلي.
كما يجب تنفيذ التوصيلات داخل اللوحة الفرعية بالطريقة المعتمدة، بما في ذلك التعامل الصحيح مع الموصل المحايد ونظام التأريض.
أخطاء شائعة في توزيع الأحمال الكهربائية
هناك مجموعة من الأخطاء التي يجب تجنبها عند تصميم أو تعديل النظام الكهربائي، ومنها:
تحميل دائرة واحدة بعدة أجهزة عالية القدرة
يؤدي تشغيل عدة أجهزة كبيرة على دائرة واحدة إلى زيادة التيار واحتمالية فصل القاطع أو ارتفاع حرارة التوصيلات.
اختيار القاطع قبل تحديد الكابل
يجب اختيار القاطع والكابل وفق تصميم الدائرة والحمل وطريقة التركيب. ولا يجوز زيادة سعة القاطع لمجرد منع فصله دون التأكد من قدرة الكابل على تحمل التيار.
تجاهل الأحمال المستمرة
يجب التعامل مع الأحمال المستمرة وفق متطلبات الكود المستخدم. وفي بعض الأنظمة، قد يتطلب ذلك حساب الحمل المستمر بنسبة 125% عند تحديد سعة الدائرة.
عدم توزيع الأحمال بشكل مناسب
وضع معظم الأحمال على خط واحد في الأنظمة التي تتطلب موازنة الأحمال قد يؤدي إلى عدم توازن غير مرغوب فيه.
عدم ترك سعة احتياطية
يُفضل التفكير في الأحمال المستقبلية عند تصميم اللوحة، مثل شاحن السيارة الكهربائية أو مضخة الحرارة أو الأجهزة الكهربائية الإضافية.
إجراء تعديلات على لوحة التوزيع دون خبرة
العمل داخل لوحة التوزيع الكهربائية قد يعرض الشخص للصعق أو القوس الكهربائي أو مخاطر أخرى.
لذلك يجب أن تتم أعمال اللوحة والتعديلات الرئيسية بواسطة كهربائي مؤهل ووفق المتطلبات المحلية.
متى تحتاج إلى زيادة سعة الخدمة الكهربائية؟
قد تحتاج إلى مراجعة سعة الخدمة الرئيسية عند إضافة أحمال كبيرة أو زيادة عدد الأجهزة الكهربائية بشكل ملحوظ.
ومن العلامات التي تستدعي الفحص:
- فصل القاطع الرئيسي بشكل متكرر.
- إضافة أجهزة عالية القدرة.
- ارتفاع الحمل بشكل مستمر.
- عدم وجود دوائر كافية.
- الحاجة إلى تركيب شاحن سيارة كهربائية.
- إضافة نظام تكييف أو تدفئة كهربائية كبيرة.
ولا يعني فصل القاطع الرئيسي دائمًا أن سعة الخدمة غير كافية؛ فقد يكون السبب عطلًا أو حملًا زائدًا في دائرة معينة. لذلك يجب تشخيص السبب قبل إجراء أي ترقية.
الأسئلة الشائعة حول توزيع الأحمال الكهربائية
يتم توزيع الأحمال من خلال تقسيم الأجهزة على دوائر كهربائية مناسبة، مع اختيار القواطع والكابلات وفق الحمل وطريقة التركيب والكود المحلي.
غالبًا تحتاج الأجهزة ذات القدرة العالية إلى دوائر مخصصة، لكن القرار النهائي يعتمد على بيانات الجهاز ومتطلبات الكود وتصميم النظام الكهربائي.
من العلامات المحتملة فصل القاطع بشكل متكرر أو ارتفاع حرارة بعض التوصيلات أو ظهور أعراض غير طبيعية. يجب فحص السبب بواسطة كهربائي مؤهل بدلًا من استبدال القاطع بقاطع أكبر.
نعم، وهذا من الأساليب الأساسية لتقليل الحمل على الدوائر. ويجب توزيع الأجهزة وفق قدرتها والاستخدام المتوقع لكل دائرة.
لا. تحتاج بعض الأجهزة إلى دوائر مستقلة بسبب قدرتها أو متطلبات الشركة المصنعة، بينما يمكن تشغيل أحمال أخرى على دوائر مشتركة مصممة بشكل مناسب.
قد تحتاج إليها عند وجود عدة دوائر جديدة في منطقة بعيدة عن اللوحة الرئيسية أو عندما تكون اللوحة الرئيسية غير مناسبة لاستيعاب التوسعة. ويجب التحقق أولًا من سعة الخدمة الرئيسية.
الخلاصة
يعتمد توزيع الأحمال الكهربائية في المنزل على حصر الأجهزة، وحساب الأحمال، وتقسيمها على دوائر مناسبة، واختيار القواطع والكابلات وفق التصميم والكود الكهربائي المحلي.
كما يجب تخصيص دوائر مناسبة للأجهزة عالية القدرة، وتحقيق توازن جيد للأحمال عندما يتطلب نظام التغذية ذلك، وترك سعة احتياطية للاحتياجات المستقبلية.
والأهم هو عدم التعامل مع القواطع أو لوحة التوزيع كوسيلة لحل مشكلة الحمل الزائد دون معرفة السبب. عند إنشاء نظام كهربائي جديد أو إضافة أحمال كبيرة، يجب إجراء حسابات الأحمال ومراجعة سعة الخدمة بواسطة كهربائي مؤهل.
