قد تبدو دائرة الإنارة ودائرة المقابس الكهربائية متشابهتين؛ فكلتاهما تنقل الكهرباء من لوحة التوزيع إلى الأحمال. لكن الفرق بينهما يؤثر في اختيار الكابلات والقواطع، وتوزيع الأحمال، ومستوى السلامة داخل المبنى.
تستخدم دائرة الإنارة لتغذية المصابيح ووحدات الإضاءة، بينما تستخدم دائرة المقابس لتغذية الأجهزة الكهربائية التي تتصل بالمقابس، مثل الثلاجات والغسالات والمكانس الكهربائية.
وفي المباني السكنية بالسعودية، يساعد الفصل المدروس بين الدائرتين على تقليل تأثير الأعطال، وتسهيل الصيانة، واختيار وسائل الحماية المناسبة لكل مجموعة من الأحمال.
في هذا المقال، سنشرح الفرق بين دائرة الإنارة ودائرة المقابس، وكيفية اختيار مقطع الكابل والقاطع، وما الذي يجب مراعاته عند تصميم الدوائر الكهربائية.

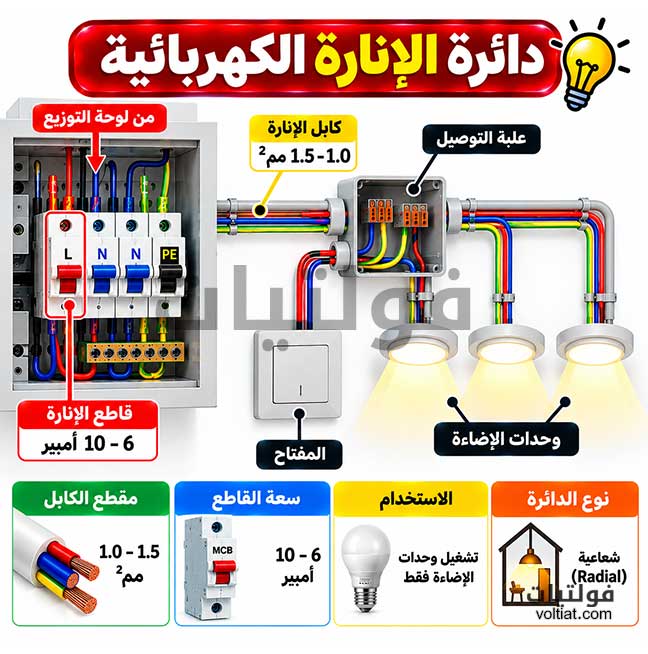

أولاً: ما هي دائرة الإنارة الكهربائية؟
دائرة الإنارة الكهربائية هي دائرة نهائية مخصصة لتغذية وحدات الإضاءة، مثل مصابيح LED والثريات ووحدات الإنارة المثبتة في الأسقف والجدران.
تبدأ الدائرة عادةً من لوحة التوزيع، وتمر عبر الكابلات وعلب التوصيل والمفاتيح، ثم تصل إلى وحدات الإضاءة. وقد تختلف طريقة التوصيل حسب تصميم المبنى ونظام التمديدات المستخدم.
تتميز أحمال الإنارة المنزلية غالباً بقدرتها المنخفضة نسبياً، خصوصاً عند استخدام مصابيح LED. ومع ذلك، يجب حساب الحمل الفعلي، ومراعاة تيار بدء التشغيل لبعض وحدات الإنارة الإلكترونية عند الحاجة.
أمثلة على أحمال دائرة الإنارة
- مصابيح LED في غرف المنزل.
- وحدات الإنارة المثبتة في الأسقف.
- الثريات ووحدات الإنارة الجدارية.
- إنارة الممرات والسلالم.
- وحدات الإنارة الخارجية، وفق تصميم الدائرة ومتطلبات الحماية.
قد تُغذّى بعض المراوح أو المعدات الثابتة من دوائر مخصصة بحسب الحمل ومتطلبات التصميم، لذلك لا ينبغي اعتبار كل جهاز مثبت في السقف حملاً تابعاً لدائرة الإنارة تلقائياً.

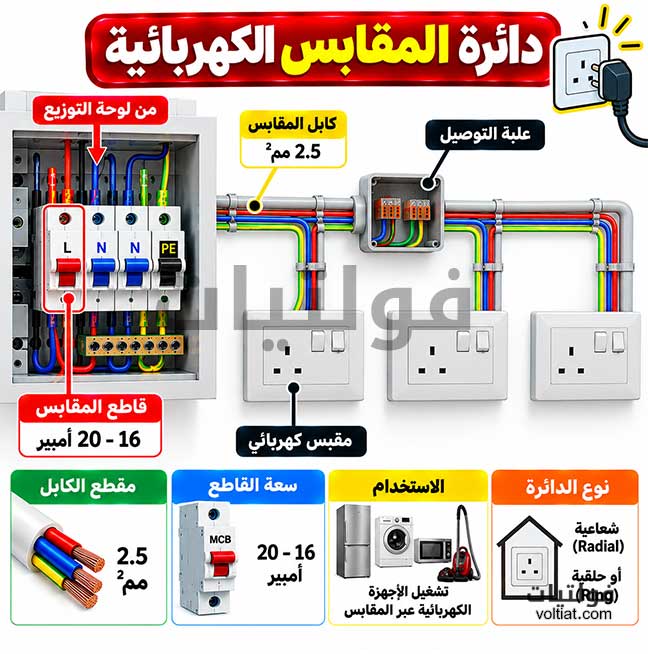

ثانياً: ما هي دائرة المقابس الكهربائية؟
دائرة المقابس الكهربائية، التي تُسمى أحياناً دائرة القوى، هي دائرة نهائية مخصصة لتغذية المقابس التي تُوصّل بها الأجهزة الكهربائية.
وتختلف أحمال هذه الدائرة باختلاف الأجهزة المستخدمة. فقد يكون الحمل صغيراً، مثل شاحن الهاتف، أو كبيراً نسبياً، مثل الغلاية الكهربائية أو المكواة أو بعض أجهزة التدفئة.
لذلك، لا يكفي تحديد مقطع الكابل والقاطع بناءً على عدد المقابس فقط؛ بل يجب مراعاة الحمل المتوقع، وطبيعة الأجهزة، وطريقة تمديد الكابل، وطول الدائرة.
أمثلة على أحمال دائرة المقابس
- مقابس غرف النوم والصالات.
- مقابس أجهزة التلفاز والحواسيب.
- مقابس الثلاجات والغسالات.
- مقابس المكانس الكهربائية والمكاوي.
- مقابس الأجهزة المنزلية الصغيرة.
أما الأجهزة ذات القدرة المرتفعة، مثل الأفران الكهربائية وسخانات المياه وبعض أجهزة التكييف وشواحن السيارات الكهربائية، فقد تحتاج إلى دوائر مخصصة وفق القدرة المقننة وتعليمات الشركة المصنّعة والكود المعمول به.
ثالثاً: ما الفرق بين دائرة الإنارة ودائرة المقابس؟
يوضح الجدول التالي أهم الفروق بين الدائرتين من الناحية العملية.
| وجه المقارنة | دائرة الإنارة | دائرة المقابس |
|---|---|---|
| الاستخدام | تغذية وحدات الإضاءة | تغذية الأجهزة عبر المقابس |
| طبيعة الحمل | غالباً منخفض القدرة | متغير وقد يكون مرتفعاً |
| مقطع الكابل | قد يكون 1.5 مم² في تطبيقات شائعة | قد يكون 2.5 مم² في تطبيقات شائعة |
| القاطع | قد يكون 6 أو 10 أمبير | قد يكون 16 أو 20 أمبير |
| عدد النقاط | يُحدد وفق الحمل والتصميم | يُحدد وفق الحمل والتصميم |
| طريقة التمديد | غالباً دائرة شعاعية | شعاعية غالباً، أو حلقية في أنظمة محددة |
| الحماية | حماية من زيادة التيار والقصر، وفق التصميم | حماية من زيادة التيار والقصر، مع حماية إضافية مناسبة للمقابس عند اشتراطها |
| الصيانة | تسهّل معرفة أعطال الإنارة وعزلها | تساعد على عزل أعطال المقابس والأجهزة |
مهم: مقاطع الكابلات وسعات القواطع المذكورة أمثلة شائعة وليست قيماً إلزامية لجميع المباني. يجب اختيارها وفق حسابات الحمل وسعة تحمل الكابل وظروف التركيب ومتطلبات الكود المحلي.
رابعاً: ما الفرق بين مقطع كابل الإنارة وكابل المقابس؟
يعد مقطع الكابل من أهم عناصر تصميم الدائرة الكهربائية؛ لأنه يؤثر في سعة تحمل التيار، وارتفاع درجة حرارة الموصل، وانخفاض الجهد.
مقطع كابل دائرة الإنارة
يستخدم مقطع 1.5 مم² في كثير من دوائر الإنارة المنزلية، وقد تختلف المقاطع المعتمدة حسب متطلبات الكود وظروف التركيب والحمل.
على سبيل المثال، قد تكون دائرة تحتوي على مصابيح LED ذات قدرة منخفضة مناسبة لمقطع معين، لكن زيادة طول الكابل أو تجميعه مع كابلات أخرى أو ارتفاع درجة الحرارة المحيطة قد يستدعي إعادة الحساب.
مقطع كابل دائرة المقابس
يستخدم مقطع 2.5 مم² في كثير من دوائر المقابس المنزلية، لكنه ليس مناسباً تلقائياً لكل حمل أو لكل طريقة تمديد.
فقد تتطلب الدائرة مقطعاً أكبر إذا كان الحمل مرتفعاً، أو كان الكابل طويلاً، أو كانت ظروف التمديد تقلل سعة تحمله للتيار.
لماذا لا نختار الكابل بناءً على الاستخدام فقط؟
لأن سعة تحمل الكابل تتأثر بعدة عوامل، منها:
- مادة الموصل، مثل النحاس أو الألومنيوم.
- مساحة المقطع العرضي.
- نوع العزل ودرجة حرارته المسموح بها.
- درجة الحرارة المحيطة.
- طريقة التمديد داخل المواسير أو في الهواء أو داخل العزل الحراري.
- تجميع عدة كابلات معاً.
- طول الدائرة وانخفاض الجهد الناتج عنها.
وبالتالي، فإن اختيار كابل الإنارة أو المقابس يجب أن يعتمد على الحسابات الفنية، وليس على اسم الدائرة وحده.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «أنواع القواطع الكهربائية» للتعرف على التفاصيل بشكل أوسع.
خامساً: ما الفرق بين قاطع الإنارة وقاطع المقابس؟
يعمل القاطع الكهربائي على حماية الدائرة من زيادة التيار والقصر الكهربائي، بشرط اختيار نوعه وقيمته بما يتناسب مع الكابل وظروف الدائرة.
قاطع دائرة الإنارة
قد تُستخدم قواطع بقيم 6 أو 10 أمبير في بعض دوائر الإنارة المنزلية. لكن القيمة الصحيحة تعتمد على تيار الحمل وسعة تحمل الكابل وخصائص القاطع ومتطلبات الفصل عند حدوث العطل.
قاطع دائرة المقابس
قد تُستخدم قواطع بقيم 16 أو 20 أمبير في بعض دوائر المقابس الشعاعية، وقد تحتاج دوائر أخرى إلى قيم مختلفة وفق التصميم.
ولا يجوز اختيار قاطع أكبر لمجرد أن الأجهزة المتصلة بالمقابس تحتاج إلى تيار أعلى؛ إذ يجب أن تكون قيمة القاطع متوافقة مع سعة تحمل الكابل بعد مراعاة عوامل التصحيح.
من المبادئ الأساسية لتنسيق القاطع مع الكابل:
Ib ≤ In ≤ Iz
حيث:
- Ib: تيار التصميم المتوقع للدائرة.
- In: التيار المقنن للقاطع.
- Iz: سعة تحمل الكابل للتيار بعد تطبيق عوامل التصحيح.
وتوجد شروط إضافية تتعلق بخصائص القاطع والحماية من القصر، لذلك لا تكفي هذه العلاقة وحدها لإثبات سلامة التصميم.
يمكنك الإطلاع على مقال: أنواع القواطع الكهربائية
سادساً: هل تختلف طريقة توصيل دائرة الإنارة عن دائرة المقابس؟
تُنفذ الدائرتان عادةً بطريقة تتناسب مع طبيعة الأحمال ومخطط التمديدات.
1. الدائرة الشعاعية (Radial Circuit)
تخرج الدائرة من لوحة التوزيع باتجاه الأحمال، ولا تعود نهايتها إلى اللوحة لتكوين حلقة مغلقة.
تُستخدم الدوائر الشعاعية في كثير من دوائر الإنارة والمقابس، وتُحدد سعة الدائرة وفق الحمل والكابل والقاطع وطول المسار.
2. الدائرة الحلقية (Ring Final Circuit)
في هذا النظام، يخرج الكابل من لوحة التوزيع ويمر عبر نقاط الدائرة ثم يعود إلى اللوحة، لتكوين حلقة كهربائية.
يُستخدم هذا النظام في بعض التمديدات المعتمدة على الممارسة البريطانية، لكنه ليس قاعدة عامة لكل البلدان أو المباني. لذلك لا ينبغي افتراض ملاءمته للمباني السكنية في السعودية دون الرجوع إلى متطلبات التصميم والكود المعمول به.
كما أن الحلقة لا تعني إمكانية زيادة الأحمال بلا حدود؛ إذ يجب تصميمها وتنفيذها واختبار استمرارية موصلاتها وفق المتطلبات الخاصة بها.
سابعاً: كم عدد نقاط الإنارة أو المقابس المسموح بها في الدائرة؟
لا توجد قاعدة عامة واحدة يمكن تطبيقها على جميع المباني لتحديد عدد نقاط الإنارة أو المقابس في كل دائرة.
قد تعتمد بعض التصاميم على عدد تقريبي من النقاط، لكن العدد الفعلي يجب أن يراعي الحمل المتوقع، وطول الكابل، وانخفاض الجهد، وطريقة التمديد، وقيمة القاطع، ومتطلبات الكود.
مثال على دائرة إنارة
إذا كانت الدائرة تحتوي على 10 مصابيح، قدرة كل مصباح 12 واط، فإن القدرة الكلية تساوي:
P = 10 × 12 = 120 واط
وعند جهد 230 فولت، ومع افتراض حمل أحادي الطور ومعامل قدرة يساوي 1، يكون التيار التقريبي:
I = P / V = 120 / 230 ≈ 0.52 أمبير
لكن هذه النتيجة لا تكفي وحدها لاختيار القاطع والكابل؛ إذ يجب أيضاً مراعاة خصائص وحدات الإنارة، وطول الكابل، وظروف التركيب، ومتطلبات الحماية.
مثال على دائرة مقابس
قد تحتوي دائرة المقابس على ثلاجة وغلاية كهربائية ومكواة. وإذا كانت قدرات الأجهزة 200 واط و2200 واط و2000 واط، فإن مجموع القدرة الاسمية يساوي:
P = 200 + 2200 + 2000 = 4400 واط
وعند جهد 230 فولت ومعامل قدرة إجمالي يساوي 1 لأغراض التقدير فقط:
I = 4400 / 230 ≈ 19.1 أمبير
يوضح المثال أن عدد المقابس وحده لا يحدد تيار الدائرة؛ فالأجهزة المتصلة بها هي التي تؤثر بشكل مباشر في الحمل المتوقع. كما يجب مراعاة احتمال تشغيل الأجهزة معاً، ومتطلبات كل جهاز، وقدرة الدائرة الفعلية.
ثامناً: ما الفرق في انخفاض الجهد بين دائرة الإنارة والمقابس؟
ينخفض الجهد على طول الكابل بسبب مقاومته، ويزداد الانخفاض عادةً مع زيادة التيار وطول الكابل.
ويُحسب انخفاض الجهد في دائرة أحادية الطور تقريبياً باستخدام:
Vdrop = I × R
حيث:
- Vdrop: انخفاض الجهد بالفولت.
- I: تيار الدائرة بالأمبير.
- R: مقاومة مسار الموصلات بالأوم.
أما نسبة انخفاض الجهد فتُحسب كالتالي:
نسبة انخفاض الجهد = (Vdrop / V) × 100%
حيث V هو الجهد المرجعي للدائرة.
قد تُستخدم نسبة 3% للإنارة و5% للأحمال الأخرى في بعض المراجع أو التصاميم، لكنها ليست قاعدة عالمية ثابتة لكل دائرة أو كل كود. يجب التحقق من الحدود المعتمدة في الكود الذي يحكم المشروع، مع احتساب الانخفاض الكلي من مصدر التغذية إلى الحمل عند الحاجة.
ويكتسب انخفاض الجهد أهمية خاصة في دوائر الإنارة؛ لأنه قد يؤثر في أداء بعض الأجهزة وشدة الإضاءة، بينما قد يؤثر في دوائر المقابس في أداء الأجهزة وكفاءة تشغيلها، خصوصاً عندما تكون الأحمال مرتفعة أو المسافات طويلة.
إذا كنت ترغب في معرفة المزيد، يمكنك الاطلاع على مقال «قانون حساب انخفاض الجهد في الكابلات الكهربائية
» للتعرف على التفاصيل بشكل أوسع.
تاسعاً: ما أهمية فصل دائرة الإنارة عن دائرة المقابس؟
يساعد فصل الدائرتين على تحسين توزيع الأحمال، وتسهيل الصيانة، وتقليل آثار الأعطال. ومن أهم الفوائد:
1. استمرار الإنارة عند تعطل دائرة المقابس
إذا حدث عطل في دائرة المقابس أدى إلى فصل قاطعها، يمكن أن تستمر الإنارة في العمل إذا كانت على دائرة مستقلة ولم تتأثر بعطل آخر.
وهذا مهم في الممرات والسلالم ومناطق الحركة، حيث تساعد الإنارة على تقليل مخاطر التعثر والسقوط.
2. حماية الكابلات بطريقة مناسبة
تسمح الدوائر المنفصلة باختيار كابل وقاطع يتناسبان مع الحمل الفعلي لكل دائرة، بدلاً من جمع أحمال مختلفة في دائرة واحدة دون حساب مناسب.
3. تسهيل اكتشاف الأعطال
عندما تكون الدوائر موزعة بوضوح في لوحة التوزيع، يصبح تحديد الدائرة المتسببة في العطل أسهل، كما يمكن إجراء الصيانة دون فصل جميع الأحمال بالضرورة.
4. تحسين تنظيم لوحة التوزيع
يساعد تخصيص قواطع واضحة للإنارة والمقابس والأحمال الخاصة على تنظيم اللوحة وتسهيل وضع الملصقات وتوثيق الدوائر.
هل يمنع توصيل مقبس على دائرة إنارة دائماً؟
لا يصح إطلاق حكم واحد دون معرفة الكود ونظام التمديدات. لكن لا ينبغي إضافة مقبس إلى دائرة إنارة مصممة ومحمية لحملها الأصلي دون التحقق من ملاءمة الكابل والقاطع والحماية وطريقة التوصيل.
وفي كثير من التصاميم السكنية، يكون فصل دوائر الإنارة عن المقابس خياراً عملياً جيداً، كما قد تتطلب بعض الأكواد أو التصاميم دوائر مخصصة لأحمال بعينها.
عاشراً: ما وسائل الحماية المطلوبة لدائرة الإنارة والمقابس؟
تحتاج الدائرتان إلى حماية مناسبة وفق نوع النظام ومكان التركيب وطبيعة الحمل.
ومن وسائل الحماية التي قد تدخل في التصميم:
- قاطع زيادة التيار (MCB): للحماية من زيادة التيار والقصر الكهربائي ضمن حدود خصائصه.
- قاطع التيار المتبقي (RCD): للحماية من بعض تيارات التسرب الأرضي، بحسب نوعه وترتيب النظام.
- القاطع المركب (RCBO): يجمع عادةً بين الحماية من زيادة التيار والحماية من التيار المتبقي.
- التأريض وموصل الحماية: لتوفير مسار مناسب لتيار العطل وفق تصميم النظام.
- الحماية من الارتفاعات العابرة للجهد (SPD): عند الحاجة أو عندما يتطلبها التصميم أو الكود.
ولا يؤدي تركيب قاطع RCD وحده إلى الاستغناء عن حماية زيادة التيار، كما أن القاطع الحراري المغناطيسي لا يغني وحده عن جميع متطلبات الحماية من الصدمة الكهربائية.
يجب تحديد وسائل الحماية المطلوبة وفق الكود السعودي الكهربائي SBC 401، وطبيعة الموقع، وترتيب التأريض، وخصائص الأجهزة المستخدمة.
الخلاصة
يتمثل الفرق الأساسي بين دائرة الإنارة ودائرة المقابس في طبيعة الأحمال التي تغذيها كل دائرة، وما يترتب على ذلك من متطلبات تصميم الكابلات والقواطع والحماية.
تستخدم دائرة الإنارة لتغذية وحدات الإضاءة، بينما تغذي دائرة المقابس الأجهزة الكهربائية التي قد تختلف قدراتها بشكل كبير. ولهذا السبب، يساعد فصل الدائرتين في تحسين تنظيم لوحة التوزيع وتسهيل الصيانة وتقليل تأثير الأعطال.
لكن لا يمكن تحديد مقطع الكابل أو قيمة القاطع أو عدد النقاط بالاعتماد على نوع الدائرة فقط؛ بل يجب حساب الحمل ومراعاة ظروف التمديد وانخفاض الجهد ومتطلبات الحماية والكود المعمول به.
